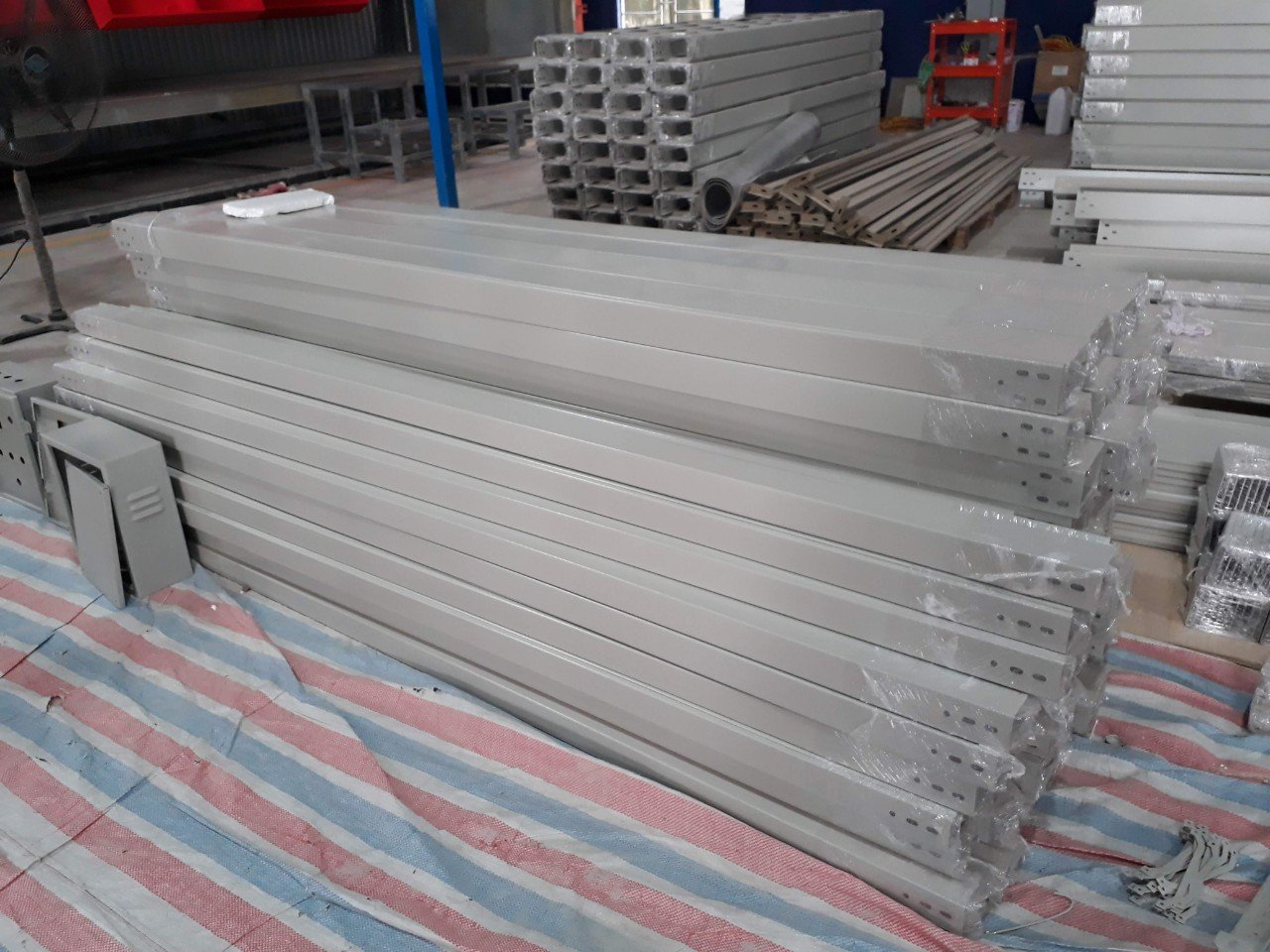

Máng cáp điện là hộp kim loại hình chữ U, thường có nắp, dùng để chứa và che chắn dây dẫn, cáp điều khiển và cáp tín hiệu. Trước khi hỏi giá, bạn cần bốn dữ kiện: kích thước lòng máng (rộng x cao), độ dày tôn, kiểu hoàn thiện theo môi trường và danh mục phụ kiện. Báo giá nào thiếu độ dày tôn hoặc lớp phủ thì chưa thể so với báo giá khác.
2DE Việt Nam sản xuất máng cáp tại xưởng ở KM16+390 Đại lộ Thăng Long, xã Quốc Oai, Hà Nội, có bộ phận gia công cơ khí và xưởng sơn tĩnh điện riêng. Bài này dành cho nhà thầu M&E, đơn vị quản lý nhà xưởng, đơn vị viễn thông và đại lý vật tư điện. Mục tiêu là giúp bạn đọc được một báo giá máng cáp và biết nên kiểm tra gì khi nhận hàng.
Máng cáp khác thang cáp và khay cáp ở đâu
Máng cáp có đáy và hai thành, đa số có nắp đậy. Cáp nằm bên trong nên được che khỏi bụi, va đập và người đi lại. Đổi lại, không khí lưu thông kém hơn nên máng ít hợp với cáp lực tiết diện lớn chạy tải cao.
Thang cáp hở hoàn toàn, tản nhiệt tốt. Khay cáp đột lỗ nằm giữa hai loại này: có đáy đục lỗ, không có bậc thang.
| Máng cáp | Thang cáp | Khay cáp đột lỗ | |
|---|---|---|---|
| Kết cấu | Hộp chữ U, có nắp | Hai thanh dọc, bậc ngang | Đáy đục lỗ, hai thành |
| Che chắn bụi, va đập | Tốt | Thấp | Trung bình |
| Tản nhiệt | Kém hơn | Tốt | Khá |
| Cáp thường đi | Cáp nhỏ, điều khiển, tín hiệu | Cáp lực lớn, nhiều tuyến | Cáp đa dạng cỡ vừa |
| Tiêu chuẩn hệ thống hay tham chiếu | IEC 61084 | IEC 61537 | IEC 61537 |
Cột cuối bảng có căn cứ: IEC 61537 loại trừ máng kín khỏi phạm vi, còn IEC 61084 loại trừ khay và thang cáp [1][2]. Vì vậy hồ sơ vật tư cần nêu đúng tiêu chuẩn theo từng loại sản phẩm.
Nhiều công trình chạy thang cáp cho trục chính, rồi chuyển sang máng ở đoạn nhánh vào tủ điện hoặc đoạn cần thẩm mỹ.
Đọc kích thước máng cáp
Ký hiệu 100×50 nghĩa là lòng máng rộng 100 mm, thành cao 50 mm. Các kích thước hay được hỏi là 50×50, 100×50, 200×100 và 300×100. Cùng ký hiệu, độ dày tôn và cách gấp mép vẫn khác nhau giữa các xưởng, nên phải hỏi thêm hai thông số đó.
Cách chọn kích thước bắt đầu từ tổng tiết diện các sợi cáp sẽ đặt vào, cộng thêm chỗ cho tuyến bổ sung sau này. Tỷ lệ lấp đầy tối đa do thiết kế điện quy định, nên hãy lấy từ kỹ sư thiết kế thay vì tự đoán. Với cáp cứng, cần để ý bán kính uốn: co của máng phải đủ lớn để cáp không bị gập.

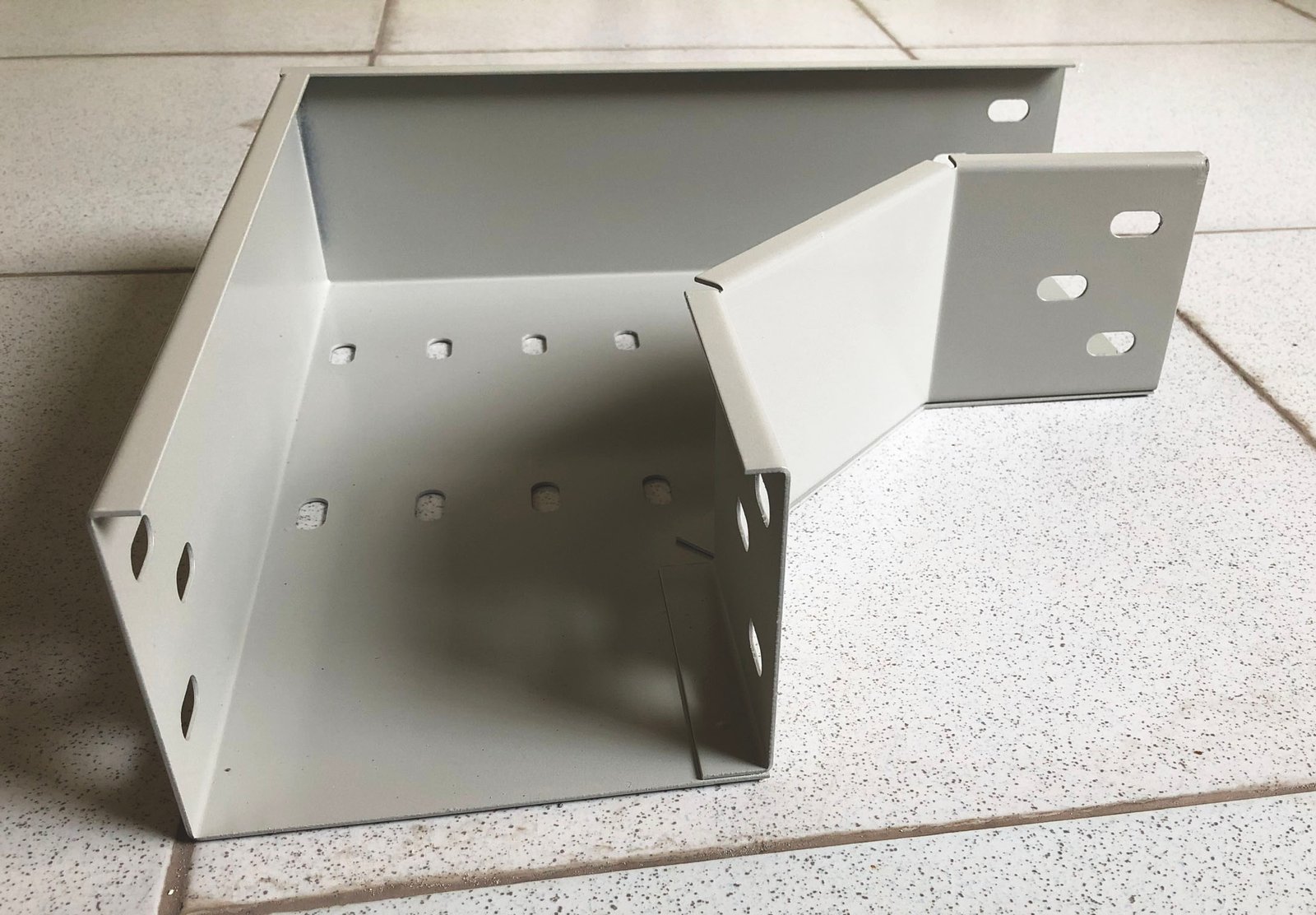

Phụ kiện máng cáp
Một tuyến máng hoàn chỉnh cần các phụ kiện sau:
- Co ngang 90 độ: đổi hướng vuông góc trên cùng một mặt phẳng.
- Co lên và co xuống: đổi hướng theo phương thẳng đứng, lên hoặc xuống so với mặt phẳng ban đầu.
- Chếch 45 độ: lệch hướng nhẹ trên cùng mặt phẳng.
- Côn thu: nối hai đoạn máng khác kích thước.
- Tê: chia tuyến thành ba hướng.
- Nắp, nối máng, giá treo và ty ren.
Tên gọi thay đổi theo từng xưởng. Có nơi gọi co lên là co trong, co xuống là co ngoài. Vì vậy hãy chốt bằng bản vẽ hoặc hình vẽ, tránh chỉ dựa vào tên. Phụ kiện cũng cần cùng độ dày và cùng kiểu hoàn thiện với thân máng, nếu không màu và lớp phủ sẽ lệch nhau ngay trên tuyến.
Các kiểu hoàn thiện
| Kiểu | Hợp với môi trường | Điều cần hỏi nhà cung cấp |
|---|---|---|
| Tôn mạ kẽm (pre-galvanized) | Trong nhà, khô ráo | Mép cắt và mối ghép lộ thép nền, được xử lý thế nào |
| Mạ kẽm nhúng nóng | Ngoài trời, khu ẩm, nhà xưởng | Số đo độ dày lớp mạ; nhúng ở đâu; máng tôn mỏng có thể cong vênh khi nhúng, xưởng kiểm soát ra sao |
| Sơn tĩnh điện | Trong nhà, cần màu nhận diện tuyến | Quy trình tiền xử lý bề mặt, độ dày lớp sơn, xưởng tự sơn hay thuê ngoài |
| Inox 304 | Thực phẩm, dược, khu ẩm | Xác nhận mác thép; ven biển và hóa chất mạnh thường cân nhắc 316 |
| Nhôm | Khu ẩm, cần nhẹ | Độ dày phù hợp, vì nhôm mềm hơn thép cùng độ dày |
Với mạ kẽm nhúng nóng, ISO 1461 quy định độ dày lớp mạ tối thiểu theo độ dày thép nền [3]. Cần lưu ý mức 85 micromet trung bình chỉ áp dụng cho thép dày trên 6 mm. Máng cáp làm từ tôn mỏng nằm ở các hàng thấp hơn trong bảng, nên hãy xin số đo thực tế của lô hàng thay vì chỉ nghe con số phổ thông.
Màu sơn tĩnh điện còn có ích trong vận hành. Nhiều công trình quy ước một màu cho tuyến điện lực, một màu khác cho PCCC hoặc viễn thông, để thợ bảo trì nhận ra tuyến ngay khi mở trần.
Tiêu chuẩn cho máng cáp
Hồ sơ thầu hay dẫn IEC 61084 cho hệ thống máng kín và ống dẫn cáp. Bản EN IEC 61084-1:2024 thay thế EN 50085-1:2005 [2]. Phạm vi của dòng tiêu chuẩn này gắn với hệ lắp đặt có điện áp tối đa 1.000 V xoay chiều và 1.500 V một chiều [4]. Khi nhà cung cấp ghi “đạt tiêu chuẩn”, hãy hỏi cụ thể phần nào, thử ở điều kiện nào và có biên bản không.
Giá máng cáp phụ thuộc vào đâu
Độ dày tôn ảnh hưởng đến giá nhiều nhất, vì nó quyết định khối lượng thép. Kế tiếp là kiểu hoàn thiện và độ dày lớp phủ. Kích thước, số lượng phụ kiện và nắp cũng tính vào tổng, cùng với khối lượng đơn, tiến độ và địa điểm giao.
Bảng giá chỉ ghi kích thước và đơn giá, không nêu độ dày tôn, lớp phủ hay phụ kiện, thì chưa đủ để so sánh. Khi xin báo giá, hãy hỏi theo dạng: máng cáp 100×50, tôn dày X mm, sơn tĩnh điện dày Y micromet, kèm phụ kiện Z, giao đến công trình ngày N.
Xưởng sản xuất trực tiếp
Khi xưởng nằm trong tay nhà cung cấp, đơn hàng đi theo lịch của chính xưởng. Nếu công trình đổi bản vẽ hoặc cần hàng gấp, điều chỉnh không phải chờ bên thứ ba. Nếu có lỗi, người kiểm tra xác định được nó phát sinh ở công đoạn nào. Kích thước ngoài danh mục tiêu chuẩn cũng gia công được theo bản vẽ.
Một đơn máng cáp đi qua các bước sau:
- Tiếp nhận bản vẽ hoặc BOQ, đối chiếu môi trường lắp đặt.
- Cắt tôn theo khai triển.
- Chấn gấp tạo thân máng, nắp và phụ kiện.
- Xử lý bề mặt, sau đó mạ hoặc sơn tĩnh điện.
- Kiểm tra kích thước, mép gấp và lớp phủ.
- Đóng gói theo tuyến hoặc theo chủng loại.
- Giao đến công trình.
Với đơn lớn, bạn nên đến xưởng xem trước khi chốt.
Kiểm tra khi nhận hàng
- Đo rộng, cao, dài và so với dung sai đã thỏa thuận.
- Đo độ dày tôn bằng thước kẹp hoặc panme tại nhiều vị trí.
- Xem mép gấp có đều, không sắc cạnh gây hại vỏ cáp.
- Kiểm tra lớp mạ hoặc sơn phủ kín, không chảy giọt, không bong.
- Đậy thử nắp và lắp thử một bộ co, tê với thân máng thực tế.
- Xem cách đóng gói có làm trầy lớp phủ khi vận chuyển không.
Với đơn lớn, hai bên nên thống nhất mẫu duyệt và tiêu chí nghiệm thu bằng văn bản từ đầu.
Câu hỏi thường gặp
Máng cáp điện dùng để làm gì?
Chứa và che chắn dây dẫn, cáp điều khiển và cáp tín hiệu, giữ tuyến gọn và dễ bảo trì. Máng không có chức năng ngăn chập điện.
Máng cáp 100×50 nghĩa là gì?
Lòng máng rộng 100 mm, thành cao 50 mm. Độ dày tôn phải hỏi riêng vì nó quyết định độ cứng và giá.
Máng cáp sơn tĩnh điện dùng ngoài trời được không?
Tùy loại sơn và cách xử lý bề mặt. Với tuyến ngoài trời hoặc môi trường ẩm, hãy trao đổi với kỹ thuật để chọn giữa nhúng nóng và sơn chuyên dụng.
Máng cáp chống cháy là gì?
Máng thép thông thường không tự trở thành máng chống cháy chỉ vì làm bằng kim loại. Khi hồ sơ yêu cầu, hãy xin biên bản thử nghiệm do đơn vị độc lập cấp, ghi rõ thời gian chịu lửa và cấu hình thử.
Khi nào chọn máng inox 304 hoặc nhôm?
Inox 304 hợp với thực phẩm, dược và khu ẩm. Nhôm hợp khi cần nhẹ và chống ăn mòn, nhưng mềm hơn thép cùng độ dày. Môi trường ven biển hoặc hóa chất mạnh nên trao đổi thêm với kỹ thuật.
Có gia công máng cáp theo bản vẽ không?
Có. Gửi bản vẽ hoặc BOQ để kỹ thuật đề xuất quy cách và báo giá.
Gửi bản vẽ nhận báo giá máng cáp
Nếu bạn đã có bản vẽ, BOQ hoặc sơ đồ tuyến cáp, gửi cho kỹ thuật 2DE. Báo giá sẽ ghi rõ độ dày tôn, lớp phủ, phụ kiện và tiến độ, và bạn có thể đến xưởng Quốc Oai kiểm tra trước khi quyết định.
