Hai Ngành Công Nghiệp Khắc Nghiệt Nhất Với Vật Liệu Thiết Bị
Nếu phải xếp hạng các ngành công nghiệp theo mức độ ăn mòn hóa chất đối với thiết bị và cơ sở hạ tầng, xi mạ điện (electroplating) và dệt nhuộm (textile dyeing & finishing) sẽ liên tục cạnh tranh cho hai vị trí đầu tiên. Không phải ngẫu nhiên — cả hai ngành đều vận hành trong môi trường hóa chất đặc biệt khắc nghiệt và biến động liên tục về pH, nhiệt độ và thành phần hóa học trong suốt ca sản xuất.
Nhà máy xi mạ sử dụng đồng thời: H₂SO₄ 10–30% (bể mạ axit), HCl 5–20% (bể tẩy gỉ/tẩy trắng), NaOH 5–15% (bể tẩy dầu kiềm), HCN hoặc dung dịch xyanua (bể mạ Cu, Au, Ag cyanide), CrO₃ + H₂SO₄ (bể mạ crom), NiSO₄ + NiCl₂ (bể mạ niken Watts), NaOH đặc 30–50% (bể anodizing nhôm) và dung dịch muối kim loại nặng Pb²⁺, Cd²⁺, Cr⁶⁺ — tất cả trong cùng một nhà xưởng.
Nhà máy dệt nhuộm vận hành với: NaOH 10–40% ở 90–100°C (nấu tẩy vải cotton), H₂O₂ 3–10% ở 80–90°C (tẩy trắng bằng oxy), H₂SO₄ và CH₃COOH (trung hòa sau kiềm), NaOCl 1–5% (tẩy trắng Chlor), thuốc nhuộm reactive/disperse/vat chứa hợp chất hữu cơ phức tạp, Na₂SO₄, Na₂CO₃, Na₂S₂O₄ (sodium hydrosulfite — chất khử mạnh) và nước rửa nóng 60–90°C liên tục.
Trong cả hai môi trường này, thiết bị kim loại thất bại một cách nhanh chóng và tốn kém. Ống thép carbon trong nhà máy mạ điện bị ăn mòn xuyên thủng trong 1–3 năm. Bể inox SS304 bị pitting cục bộ bởi HCl và dung dịch clorua sau 3–7 năm. Bể bê tông trong nhà máy dệt nhuộm bị tấn công bởi NaOH đặc và H₂SO₄ trong 5–8 năm. Chu kỳ thay thế thiết bị ngắn, chi phí gián đoạn sản xuất cao và rủi ro ô nhiễm môi trường từ rò rỉ hóa chất là bài toán kinh tế nhức nhối mà cả ngành xi mạ lẫn dệt nhuộm Việt Nam đang phải đối mặt mỗi ngày.
Nhựa Polypropylene Homopolymer (PP-H) — cùng với các grade chuyên dụng PP-R và PP-C — đã và đang cung cấp câu trả lời kỹ thuật và kinh tế tối ưu cho bài toán vật liệu thiết bị trong hai ngành này. Bài viết phân tích toàn diện tám ưu điểm cốt lõi của nhựa PP trong môi trường xi mạ và dệt nhuộm, kèm dữ liệu kỹ thuật thực tiễn và so sánh kinh tế định lượng.
Phần I: Môi Trường Hóa Chất Đặc Thù Của Hai Ngành — Nền Tảng Để Đánh Giá Vật Liệu
1.1. Bản Đồ Hóa Chất Nhà Máy Xi Mạ — Từ Tiền Xử Lý Đến Hoàn Thiện
Dây chuyền xi mạ điện chuẩn gồm nhiều công đoạn nối tiếp, mỗi công đoạn sử dụng hóa chất đặc thù:
Giai đoạn 1 — Tiền Xử Lý Bề Mặt (Surface Preparation):
| Công đoạn | Hóa chất chính | Nồng độ | Nhiệt độ | Cơ chế ăn mòn thiết bị |
|---|---|---|---|---|
| Tẩy dầu mỡ bằng dung môi (solvent degreasing) | Hydrocarbon chlorinate (TCE, PERC) | Nguyên chất | 20–80°C | Tấn công nhựa thông thường |
| Tẩy dầu kiềm điện phân (electrolytic alkaline cleaning) | NaOH 5–10% + Na₃PO₄ + Na₂SiO₃ | 5–15% | 60–80°C | Ăn mòn nhôm, kẽm; tấn công sơn |
| Tẩy gỉ axit (acid pickling) thép | HCl 5–20% hoặc H₂SO₄ 10–25% | 5–25% | 20–60°C | Ăn mòn thép mạnh, pitting SS |
| Tẩy gỉ axit nhôm (acid etching) | H₂SO₄ 10–20% + HF 1–3% | Hỗn hợp | 20–40°C | HF phá hủy thủy tinh, tấn công SS |
| Bright dip nhôm | HNO₃ 50–70% + H₂SO₄ 20–40% | Đặc | 20–60°C | Oxy hóa cực mạnh |
| Trung hòa và rửa | NaOH loãng, nước sạch | 0,5–2% | 20–40°C | Ít ăn mòn |
Giai đoạn 2 — Mạ Điện (Electroplating):
| Loại bể mạ | Dung dịch điện ly | Thông số đặc biệt | Rủi ro thiết bị |
|---|---|---|---|
| Mạ Cu acid (bright acid copper) | CuSO₄ 150–250 g/L + H₂SO₄ 50–80 g/L | pH 0,5–1,5 | Ăn mòn cực mạnh mọi kim loại |
| Mạ Ni Watts (nickel Watts) | NiSO₄ 240–330 g/L + NiCl₂ 40–60 g/L + H₃BO₃ | pH 3–5 | Axit vừa + muối Ni²⁺ |
| Mạ Cr cứng (hard chrome) | CrO₃ 150–250 g/L + H₂SO₄ 1,5–2,5 g/L | pH < 1; T = 50–65°C | Cr⁶⁺ cực độc + oxy hóa mạnh |
| Mạ Zn acid (acid zinc) | ZnSO₄ hoặc ZnCl₂ + HCl | pH 4–5 | Ăn mòn kim loại vừa |
| Mạ Au/Ag cyanide | KAu(CN)₂ hoặc KAg(CN)₂ + KCN | pH 10–13; KCN 15–80 g/L | KCN cực độc + kiềm mạnh |
| Anodizing nhôm H₂SO₄ | H₂SO₄ 150–200 g/L | pH < 1; T = 15–25°C | Axit đặc liên tục |
| Mạ Sn (tin plating) | SnSO₄ + H₂SO₄ hoặc Na₂SnO₃ + NaOH | pH < 1 hoặc > 13 | Axit hoặc kiềm đặc cực kỳ |
Giai đoạn 3 — Xử Lý Nước Thải Mạ (Wastewater Treatment): Nước thải xi mạ là hỗn hợp của tất cả dòng thải trên — pH dao động từ 0 đến 13, chứa Cr⁶⁺, CN⁻, Ni²⁺, Cu²⁺, Pb²⁺, Cd²⁺, Zn²⁺ cùng lúc. Hệ thống xử lý nước thải mạ phải kháng toàn dải pH này mà không thôi nhiễm thêm kim loại vào dòng thải đang cần làm sạch.
1.2. Bản Đồ Hóa Chất Nhà Máy Dệt Nhuộm — Chu Kỳ Kiềm-Acid Liên Tục
Quy trình gia công ướt vải cotton điển hình (wet processing — cotton) trải qua:
| Công đoạn | Hóa chất chính | Nồng độ | Nhiệt độ | Thời gian |
|---|---|---|---|---|
| Nấu tẩy (scouring/kier boiling) | NaOH 10–30 g/L + Na₂CO₃ + chất tẩy | pH 12–13 | 95–130°C | 2–6 giờ |
| Tẩy trắng H₂O₂ (peroxide bleaching) | H₂O₂ 3–8 g/L + NaOH + Na₂SiO₃ | pH 10–11 | 80–90°C | 45–90 phút |
| Tẩy trắng Chlor (chlorine bleaching) | NaOCl 1–5 g/L | pH 9–11 | 20–35°C | 30–60 phút |
| Trung hòa (neutralization) | H₂SO₄ 1–3 g/L hoặc CH₃COOH | pH 4,5–6,5 | 40–60°C | 15–30 phút |
| Nhuộm Reactive (reactive dyeing) | Thuốc nhuộm + NaCl 60–100 g/L + Na₂CO₃ | pH 10–11 | 60–80°C | 45–90 phút |
| Nhuộm Disperse (disperse dyeing) | Thuốc nhuộm + dung dịch đệm acetic | pH 4,5–5,5 | 130°C (HT) | 45–60 phút |
| Nhuộm Vat (vat dyeing) | Thuốc nhuộm + NaOH 5–15 g/L + Na₂S₂O₄ | pH 12–13; chất khử mạnh | 50–60°C | 30–60 phút |
| Xử lý hoàn tất (finishing) | Chất chống nhàu, softener, stiffener | pH 4–7 | 150–180°C (sấy) | – |
| Giặt nóng, giặt lạnh | Nước + chất tẩy | pH 6–8 | 60–90°C | Liên tục |
Đặc trưng quan trọng nhất của môi trường dệt nhuộm là sự biến động liên tục và nhanh chóng về pH trong cùng một bể: Bể nhuộm reactive bắt đầu ở pH trung tính → thêm kiềm → pH tăng 10–11 → sau nhuộm trung hòa → pH giảm 5–6. Chu kỳ pH này lặp lại nhiều lần mỗi ngày. Vật liệu thiết bị phải chịu được sự “sốc pH” (pH shock) lặp đi lặp lại mà không bị suy giảm tính năng.
Phần II: Tám Ưu Điểm Cốt Lõi Của Nhựa PP Trong Xi Mạ Và Dệt Nhuộm
Ưu Điểm 1: Kháng Toàn Diện Dải Hóa Chất Rộng Nhất — Bao Phủ > 95% Môi Trường Hai Ngành
Đây là ưu điểm nền tảng và không thể thay thế. Không có vật liệu đơn lẻ nào ngoài PP-H và một số fluoropolymer (PVDF, PTFE) có khả năng kháng đồng thời toàn bộ dải hóa chất của cả nhà máy xi mạ lẫn dệt nhuộm.
Ma trận kháng hóa chất PP-H đầy đủ cho xi mạ và dệt nhuộm:
| Hóa chất | Nồng độ | Nhiệt độ | PP-H | SS304 | SS316L | PVC-U | Thép CS |
|---|---|---|---|---|---|---|---|
| HCl (tẩy gỉ, bể mạ Zn) | ≤ 37% | ≤ 60°C | ✅ Xuất sắc | ❌ Pitting | ❌ Pitting | ✅ Tốt | ❌ Ăn mòn nhanh |
| H₂SO₄ (mạ Cu, anodizing) | ≤ 50% | ≤ 60°C | ✅ Xuất sắc | ⚠ Giới hạn | ⚠ Giới hạn | ✅ Tốt | ❌ Ăn mòn |
| CrO₃ + H₂SO₄ (mạ Cr) | 150–250 g/L | ≤ 65°C | ✅ Tốt | ❌ Bị oxy hóa | ⚠ Hạn chế | ⚠ Hạn chế | ❌ Bị phá hủy |
| NiSO₄ + NiCl₂ (mạ Ni) | Điện ly Watts | ≤ 60°C | ✅ Xuất sắc | ✅ Tốt | ✅ Tốt | ✅ Tốt | ❌ |
| KCN + KOH (mạ cyanide) | pH 10–13 | ≤ 45°C | ✅ Xuất sắc | ✅ Tốt | ✅ Tốt | ✅ Tốt | ⚠ Hạn chế |
| NaOH đặc (tẩy dầu, dệt) | ≤ 40% | ≤ 80°C | ✅ Xuất sắc | ⚠ Hạn chế | ✅ Tốt | ⚠ Hạn chế | ⚠ Ăn mòn |
| H₂O₂ (tẩy trắng dệt) | ≤ 30% | ≤ 80°C | ✅ Tốt | ✅ Tốt | ✅ Tốt | ⚠ Giới hạn | ❌ |
| NaOCl (tẩy trắng Chlor) | ≤ 15% | ≤ 40°C | ✅ Tốt | ⚠ Pitting Cl⁻ | ⚠ Pitting Cl⁻ | ⚠ Giới hạn | ❌ |
| Na₂S₂O₄ (nhuộm Vat) | ≤ 20 g/L | ≤ 60°C | ✅ Xuất sắc | ✅ Tốt | ✅ Tốt | ✅ Tốt | ❌ |
| H₂SO₄ + HF (bright dip) | H₂SO₄ 30% + HF 2% | ≤ 40°C | ✅ Tốt | ❌ HF phá màng | ❌ | ❌ HF tấn công | ❌ |
| Thuốc nhuộm reactive/disperse | Dung dịch | ≤ 95°C | ✅ Tốt | ✅ Tốt | ✅ Tốt | ⚠ Giới hạn T | ❌ |
| NaCl 100 g/L + Na₂CO₃ | Điện ly nhuộm | ≤ 80°C | ✅ Xuất sắc | ⚠ Cl⁻ cao | ⚠ Cl⁻ cao | ✅ Tốt | ❌ |
| Nước nóng rửa vải | – | ≤ 90°C | ✅ Tốt (PP-R) | ✅ Tốt | ✅ Tốt | ❌ Giới hạn T | ✅ Tốt |
Nhận xét tổng quan: PP-H là vật liệu duy nhất trong bảng trên cho kết quả “Tốt” hoặc “Xuất sắc” với toàn bộ 13 hóa chất — không một vật liệu kim loại nào đạt được điều này. SS316L gần nhất nhưng vẫn thất bại với HCl, HF và NaOCl nồng độ cao — đúng những hóa chất phổ biến nhất trong nhà máy xi mạ và dệt nhuộm.
Giới hạn PP-H cần lưu ý:
- H₂SO₄ > 70% (đặc, oleum): Dùng PVDF hoặc bình thủy tinh
- HNO₃ > 30% + HCl (aqua regia mạnh): Giới hạn thời gian tiếp xúc
- Dung môi clo hóa (TCE, PERC): Dùng PVDF hoặc PTFE
- Nhiệt độ vận hành liên tục > 80°C: PP-R SDR7.4 thay PP-H hoặc chuyển sang PVDF
Ưu Điểm 2: Không Thôi Nhiễm Kim Loại — Bảo Vệ Chất Lượng Lớp Mạ Và Chất Lượng Vải
Đây là ưu điểm có giá trị kinh tế cao nhất nhưng ít được nhận thức đầy đủ nhất bởi đội ngũ kỹ thuật nhà máy xi mạ và dệt nhuộm.
Trong nhà máy xi mạ — Thôi nhiễm kim loại phá hủy chất lượng lớp mạ:
Dung dịch điện ly trong bể mạ là hệ thống hóa học được kiểm soát chặt chẽ với thành phần muối kim loại, pH và chất phụ gia brightener/leveler được cân bằng chính xác. Khi thiết bị kim loại (bơm, đường ống, van SS) thôi nhiễm Fe³⁺, Cr³⁺ hoặc Ni²⁺ vào dung dịch điện ly:
Trong bể mạ Cu acid: Fe³⁺ bị khử điện hóa tại catode (workpiece):
Fe³⁺ + e⁻ → Fe²⁺; và Fe²⁺ + 2e⁻ → Fe⁰↓ (đồng kết tủa với Cu)
Fe đồng kết tủa trong lớp mạ Cu làm:
- Lớp mạ Cu bị xỉn, mất độ bóng (brightness)
- Độ cứng lớp mạ tăng bất thường, giòn, dễ bong tróc
- Tăng ứng suất nội trong lớp mạ → nứt vi mô sau gia công nhiệt
Một nhà máy mạ Cu printed circuit board (PCB) tại Bình Dương ghi nhận: Sau khi thay ống SS304 trong hệ thống tuần hoàn dung dịch bể mạ bằng ống PP-H, hàm lượng Fe trong dung dịch giảm từ 12–18 ppm xuống còn < 0,5 ppm — kết quả là tỷ lệ lỗi via hole (lỗ mạ xuyên) giảm từ 3,2% xuống còn 0,4%.
Trong nhà máy dệt nhuộm — Thôi nhiễm Fe³⁺ gây “iron staining”:
Fe³⁺ trong nước rửa và dung dịch nhuộm (dù chỉ ở mức 0,5–2 ppm) gây ra hiện tượng iron staining — vết nâu vàng không đều trên vải trắng và vải nhuộm màu sáng. Đây là lỗi chất lượng nghiêm trọng trong xuất khẩu vải sang thị trường EU và Nhật Bản, nơi yêu cầu nồng độ Fe trong nước gia công < 0,1 ppm (theo Oeko-Tex Standard 100 và ZDHC MRSL).
Ống và bể PP-H trong hệ thống cấp nước và đường tuần hoàn dung dịch nhuộm không giải phóng bất kỳ ion Fe, Ni, Cr hay Zn nào — đây là nền tảng kỹ thuật để đáp ứng tiêu chuẩn ZDHC cho xuất khẩu.
Ưu Điểm 3: Chịu Được Sốc pH Lặp Lại — Đặc Tính Không Vật Liệu Kim Loại Nào Có
Đặc điểm vận hành độc nhất vô nhị của nhà máy dệt nhuộm và một số công đoạn xi mạ là pH thay đổi cực nhanh và lặp lại nhiều lần trong cùng một chu kỳ sản xuất. Điều này tạo ra một dạng ăn mòn đặc biệt gọi là ăn mòn theo chu kỳ (cyclic corrosion) — nguy hiểm hơn ăn mòn liên tục vì:
- Mỗi lần pH thay đổi đột ngột tạo ra ứng suất điện hóa mới tại bề mặt kim loại
- Màng thụ động trên SS (Cr₂O₃) bị phá vỡ khi pH < 3 và phải tái tạo khi pH trở về trung tính — chu kỳ phá/tái tạo màng lặp đi lặp lại làm suy yếu màng và tăng tốc pitting
- Cặn kết tủa từ môi trường kiềm (CaCO₃, Mg(OH)₂) hình thành và bong tróc theo chu kỳ, tạo ra ứng suất cơ học cục bộ trên bề mặt ống kim loại
PP-H hoàn toàn miễn nhiễm với hiện tượng này. Cơ chế ăn mòn điện hóa không tồn tại với PP — không có màng thụ động cần bảo vệ, không có phản ứng oxy hóa khử tại bề mặt, không có cơ chế nào để pH thay đổi làm suy giảm PP-H trong dải pH 0–14. Một bể PP-H sau 1.000 chu kỳ pH 2 → 12 → 2 sẽ có trạng thái vật lý y hệt như ban đầu — một đặc tính mà không thiết bị kim loại hay bê tông nào đạt được.
Ưu Điểm 4: Không Bám Dính Hóa Chất — Vệ Sinh Nhanh, Không Nhiễm Chéo
Năng lượng bề mặt thấp của PP-H (28–35 mJ/m²) tạo ra đặc tính không bám dính (non-stick) mà đội vận hành nhà máy xi mạ và dệt nhuộm đánh giá rất cao trong thực tế:
Trong nhà máy xi mạ:
- Cặn CrO₃ (màu vàng cam đặc trưng) và CaSO₄ (từ dung dịch mạ Cr) không bám cứng vào thành bể PP — tháo cặn bằng rửa nước áp lực, không cần dùng hóa chất tẩy mạnh hay cạo cơ học
- Dung dịch KCN hoặc Cr⁶⁺ còn lại trong bể xả sạch hoàn toàn sau 1–2 lần rửa nước DI — quan trọng khi cần chuyển đổi loại bể mạ trong cùng không gian vật lý
- Bề mặt PP nhẵn không có lỗ mao quản → không giữ lại dung dịch điện ly dẫn đến ô nhiễm chéo (cross-contamination) giữa các bể
Trong nhà máy dệt nhuộm:
- Thuốc nhuộm reactive (màu đậm) không bắt màu bề mặt PP — bể PP sau khi rửa nước nóng trở lại màu trắng ban đầu, không cần tẩy rửa đặc biệt
- Bể bê tông cũ sau khi nhuộm vải đen, đỏ đậm thường giữ lại màu trên bề mặt bê tông — khi chuyển sang nhuộm màu sáng có nguy cơ nhiễm màu nền. Bể PP không có vấn đề này
Thời gian xoay vòng bể (changeover time) — thời gian rửa sạch và chuẩn bị bể cho mẻ tiếp theo:
- Bể PP-H: 15–25 phút (rửa nước áp lực + kiểm tra)
- Bể bê tông: 45–90 phút (rửa + kiểm tra + đôi khi cần tẩy hóa chất)
- Bể inox SS: 30–50 phút (rửa + kiểm tra điểm ăn mòn mới)
Với nhà máy dệt nhuộm vận hành 3–5 mẻ/ngày/bể, tiết kiệm 20–60 phút/mẻ/bể × 50 bể × 300 ngày = 300.000–900.000 phút/năm thời gian sản xuất được giải phóng — tương đương tăng năng suất thực tế không cần đầu tư thêm thiết bị.
Ưu Điểm 5: Cách Điện Tuyệt Vời — Yếu Tố Kỹ Thuật Không Thể Bỏ Qua Trong Xi Mạ
Đây là ưu điểm tuyệt đối độc nhất của PP so với mọi vật liệu kim loại trong nhà máy xi mạ điện.
Bể mạ điện vận hành bằng cách áp điện thế DC (6–24V) giữa anode và catode (workpiece). Trong môi trường dung dịch điện ly dẫn điện mạnh, bất kỳ vật liệu dẫn điện nào tiếp xúc với dung dịch mà không được kiểm soát đều trở thành một electrode phụ — gây ra:
- Stray current corrosion (ăn mòn dòng điện ký sinh): Dòng điện không mong muốn chạy qua ống hoặc van kim loại → kim loại bị ăn mòn điện hóa tại điểm dòng điện thoát ra, tốc độ ăn mòn nhanh gấp 5–20 lần ăn mòn hóa học thông thường
- Hiện tượng “burning” cục bộ: Mật độ dòng điện không đều do có electrode ký sinh → lớp mạ không đồng đều, bị “cháy” (burnt deposit) ở một số khu vực
- Nhiễu điện từ: Bộ nắn điện (rectifier) bị nhiễu khi phát hiện điện trở bể thay đổi do electrode ký sinh
PP-H có điện trở suất > 10¹⁴ Ω·cm — thực tế là chất cách điện hoàn hảo. Bể PP, ống PP, van PP trong nhà máy xi mạ hoàn toàn không tham gia vào mạch điện, không tạo electrode ký sinh, không gây stray current corrosion — và đây là lý do kỹ thuật cơ bản nhất khiến PP là vật liệu tiêu chuẩn không thể thay thế cho bể mạ điện công nghiệp tại mọi nhà máy xi mạ chuyên nghiệp trên thế giới.
Ứng dụng cụ thể của đặc tính cách điện PP trong nhà máy xi mạ:
- Toàn bộ vỏ bể mạ (plating tank): PP-H 15–30mm
- Ống dẫn dung dịch điện ly: PP-H hoặc PVDF
- Van điều tiết: PP ball valve / diaphragm valve
- Bể dự phòng hóa chất (chemical storage): PP-H
- Sàn nhà xưởng khu vực bể mạ: Tấm PP hoặc FRP cách điện — không dùng lưới thép
Ưu Điểm 6: Chịu Nhiệt Đủ Cho Hầu Hết Quy Trình — Đặc Biệt Quan Trọng Với Dệt Nhuộm
Nhà máy dệt nhuộm sử dụng nhiệt độ cao liên tục hơn nhà máy xi mạ:
- Nấu tẩy (kier boiling): 95–100°C, đôi khi 120–130°C trong thiết bị kín áp lực
- Tẩy trắng H₂O₂: 80–90°C
- Nhuộm disperse máy HT (High Temperature): 130°C — nhưng đây là thiết bị kín có lớp cách nhiệt riêng, không phải bể PP hở
- Giặt nóng sau nhuộm: 70–90°C
- Đường ống dẫn nước nóng phục vụ nhà máy: 60–90°C
Giải pháp PP cho từng dải nhiệt độ:
| Dải nhiệt độ | Ứng dụng điển hình | Grade PP phù hợp | Tiêu chuẩn áp suất |
|---|---|---|---|
| ≤ 60°C | Bể mạ, bể tẩy nguội, đường thoát nước | PP-H SDR11/SDR17 | PN12,5–PN16 |
| 60–75°C | Bể tẩy trắng nhẹ, bể rửa nóng xi mạ | PP-H SDR11 | PN10 (de-rated) |
| 75–90°C | Bể tẩy trắng H₂O₂ dệt nhuộm, giặt nóng | PP-R SDR7.4 | PN10 tại 80°C |
| 85–95°C | Nấu tẩy vải nhẹ, bể kiềm nóng | PP-R SDR7.4 + thêm độ dày | Kiểm tra DVS 2205 |
| > 100°C | Nấu tẩy autoclave | Không dùng PP — dùng thép mạ hoặc PVDF | – |
Lưu ý quan trọng: Ở nhiệt độ 75–90°C với ứng suất cơ học (áp suất thủy tĩnh), PP-H bị suy giảm module đàn hồi đáng kể. Thiết kế bể PP-R cho dệt nhuộm nhiệt độ cao phải tăng chiều dày thành theo hệ số de-rating của DVS 2205, không được dùng thông số ở 20°C.
Giải pháp bù giãn nở nhiệt trong nhà máy dệt nhuộm: Ống PP-R nhiệt độ cao có hệ số giãn nở α = 0,15 mm/m·K — đường ống 30m từ nhiệt độ môi trường 25°C đến nhiệt độ vận hành 85°C sẽ giãn:
ΔL = 0,15 × 30 × 60 = 270 mm = 27 cm
Đây là con số rất lớn, bắt buộc phải thiết kế U-loop expansion hoặc sleeve expansion joint tại mọi đoạn thẳng dài > 15–20m trong hệ thống đường ống nước nóng nhà máy dệt nhuộm.
Ưu Điểm 7: Chi Phí Vòng Đời Thấp Nhất — Phân Tích Định Lượng Cho Hai Ngành
LCC (Life Cycle Cost) Analysis — Bể chứa 5.000L trong môi trường HCl 15% + NiSO₄ (nhà máy xi mạ):
| Hạng mục chi phí | Bể PP-H hàn nhiệt | Bể SS316L hàn TIG | Bể FRP lót PP |
|---|---|---|---|
| Chi phí chế tạo ban đầu | 28 triệu | 95 triệu | 38 triệu |
| Lắp đặt và commissioning | 5 triệu | 12 triệu | 8 triệu |
| Thay thế/sửa chữa 10 năm (dự kiến) | 0 | 35 triệu* | 15 triệu** |
| Bảo dưỡng hàng năm × 10 năm | 8 triệu | 28 triệu | 18 triệu |
| Chi phí sự cố rò rỉ (kỳ vọng 10 năm) | 3 triệu | 22 triệu | 10 triệu |
| Chi phí phạt môi trường (nếu rò Cr⁶⁺, Ni²⁺) | 2 triệu | 18 triệu | 8 triệu |
| Tổng LCC 10 năm | 46 triệu | 210 triệu | 97 triệu |
| So sánh (PP = 100%) | 100% | 457% | 211% |
*SS316L bị pitting bởi HCl và Cl⁻ trong NiCl₂ sau 4–7 năm — cần thay thế hoặc sửa chữa mảng lớn. **FRP lớp lót PP bong tróc theo thời gian, cần tái lót.
LCC Analysis — Hệ thống ống DN100, 200m trong nhà máy dệt nhuộm (NaOH 20%, 70°C):
| Hạng mục | Ống PP-R SDR7.4 | Ống CS + Rubber lining | Ống SS316L |
|---|---|---|---|
| Vật liệu ống + phụ kiện | 38 triệu | 54 triệu | 210 triệu |
| Thi công lắp đặt | 18 triệu | 32 triệu | 38 triệu |
| Bảo dưỡng OPEX × 10 năm | 12 triệu | 48 triệu | 22 triệu |
| Thay thế (CS lót cao su hỏng sau 5–7 năm) | 0 | 40 triệu | 0 |
| Tổng LCC 10 năm | 68 triệu | 174 triệu | 270 triệu |
| So sánh | 100% | 256% | 397% |
Kết luận kinh tế rõ ràng: Trong cả hai ứng dụng điển hình, ống và bể PP có tổng chi phí vòng đời 10 năm thấp hơn 2,5–4,5 lần so với inox và thấp hơn 2–2,5 lần so với FRP lót PP hay CS lót cao su.
Ưu Điểm 8: Đáp Ứng Tiêu Chuẩn Môi Trường — Nền Tảng Cho Phép Hoạt Động Và Xuất Khẩu
Hai ngành xi mạ và dệt nhuộm thuộc nhóm ngành nghề có tác động môi trường cao nhất theo phân loại của Bộ TNMT Việt Nam. Thiết bị PP đóng vai trò trực tiếp trong việc đáp ứng các yêu cầu pháp lý và tiêu chuẩn quốc tế:
Trong nhà máy xi mạ — QCVN 40:2011/BTNMT và tiêu chuẩn quốc tế:
Nước thải xi mạ phải đạt các giới hạn nghiêm ngặt trước khi xả (QCVN 40, Cột A):
- Cr⁶⁺ ≤ 0,05 mg/L; Cr tổng ≤ 0,1 mg/L
- Ni ≤ 0,2 mg/L; Cu ≤ 0,2 mg/L; Pb ≤ 0,1 mg/L; Cd ≤ 0,005 mg/L
- CN⁻ ≤ 0,07 mg/L
Hệ thống xử lý nước thải xi mạ (bể phản ứng trung hòa kiềm, bể kết tủa hydroxide, bể lắng, bể pH) làm bằng PP-H không thêm kim loại vào nước thải đang xử lý — không làm khó thêm cho việc đạt giới hạn xả. Ngược lại, bể SS316L trong hệ thống xử lý nước thải mạ liên tục thôi nhiễm Fe, Ni, Cr vào dòng xử lý — paradox kỹ thuật: thiết bị xử lý ô nhiễm kim loại nặng nhưng bản thân lại gây ô nhiễm kim loại.
Trong nhà máy dệt nhuộm — ZDHC MRSL và Oeko-Tex Standard 100:
Khách hàng lớn ngành may mặc xuất khẩu (H&M, Inditex, Nike, Adidas) yêu cầu nhà cung cấp vải tuân thủ ZDHC Manufacturing Restricted Substances List (MRSL) — danh sách hóa chất bị hạn chế trong nước thải sản xuất, bao gồm:
- Kim loại nặng trong nước thải: Fe ≤ 2 mg/L; Ni ≤ 0,5 mg/L; Cr ≤ 0,5 mg/L; Cu ≤ 0,5 mg/L
- Chất gây ung thư, chất phá vỡ nội tiết (endocrine disruptors): Phthalate < 1 mg/kg vải
Thiết bị PP-H không thôi nhiễm kim loại và không chứa phthalate (PP là polyolefin, không cần chất hóa dẻo) — trực tiếp hỗ trợ nhà máy dệt nhuộm đáp ứng ZDHC MRSL mà không cần biện pháp xử lý bổ sung.
Phần III: Ứng Dụng Thiết Bị PP Cụ Thể Trong Nhà Máy Xi Mạ Và Dệt Nhuộm
3.1. Danh Mục Thiết Bị PP Tiêu Chuẩn Cho Nhà Máy Xi Mạ

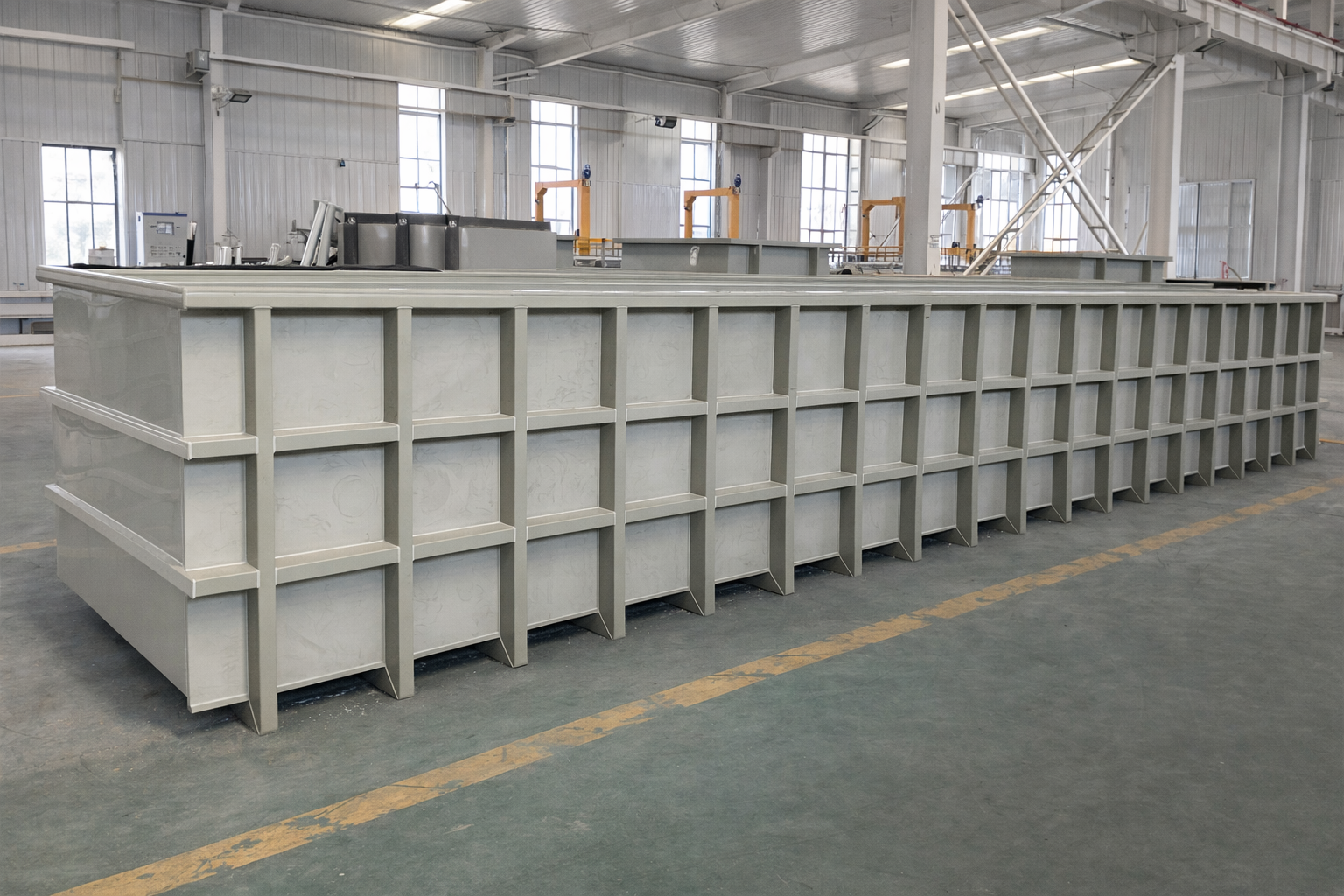

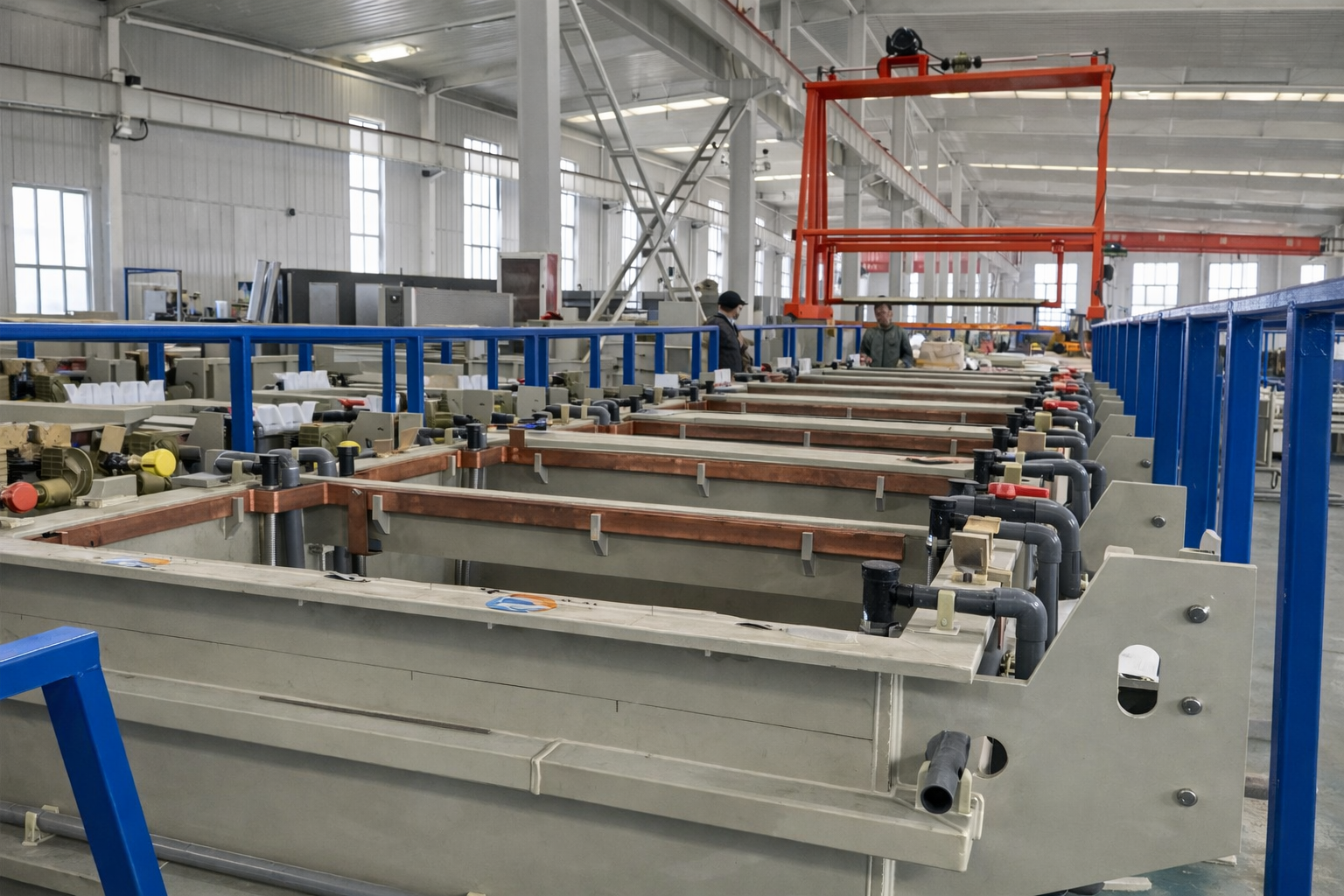

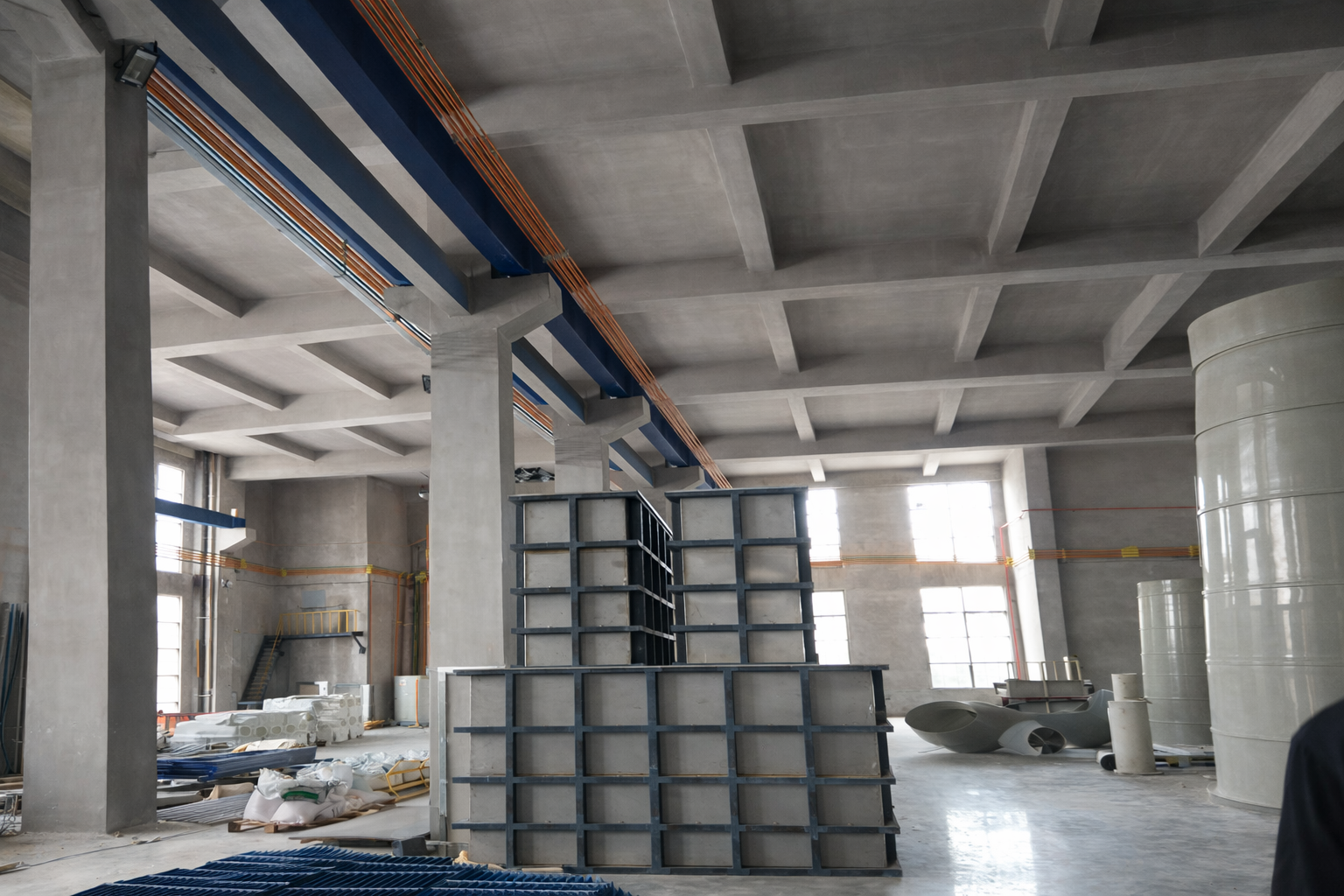

Bể mạ (Plating Tank): Bể PP-H hàn nhiệt là thiết bị tiêu chuẩn công nghiệp toàn cầu cho mọi loại bể mạ dưới 80°C. Thông số kỹ thuật:
- Vật liệu: Tấm PP-H 15–30mm (chiều dày theo DVS 2205 tùy kích thước và hóa chất)
- Hàn: Butt fusion hoặc extrusion welding theo DVS 2207-1/-4
- Gân gia cường ngoài (external stiffening ribs): Hàn đùn PP-H — bắt buộc với bể dài > 2.000mm
- Lớp bảo vệ ngoài: Không cần — PP-H tự kháng hóa chất từ cả hai phía
- Van xả đáy: PP ball valve hoặc PP diaphragm valve DN25–DN80
- Thanh treo anode (anode bar holder): PP-H không dẫn điện — giữ anode nổi mà không tạo electrode ký sinh
- Hệ thống lọc tuần hoàn: Ống PP-H + bơm PP-H/PVDF + filter housing PP
Hệ thống thu hồi kéo theo (Drag-out Recovery System):
- Bể rinsing đa tầng (cascade rinse tanks) — 2–5 bể PP-H liên tiếp
- Thu hồi 95–98% lượng hóa chất “kéo theo” từ bể mạ chính
- Tiết kiệm hóa chất và giảm tải lượng COD/kim loại trong nước thải
Hệ thống xử lý nước thải xi mạ — Toàn bộ bằng PP-H:
- Bể phản ứng khử Cr⁶⁺ (Cr⁶⁺ + NaHSO₃ → Cr³⁺ trong môi trường H₂SO₄): PP-H kháng hỗn hợp H₂SO₄ + CrO₃ + NaHSO₃
- Bể kết tủa hydroxide (Cr³⁺ + NaOH → Cr(OH)₃↓): PP-H kháng NaOH + muối Cr³⁺
- Bể trung hòa CN⁻ (CN⁻ + NaOCl → CNO⁻ → CO₂ + N₂): PP-H kháng KCN, NaCN, NaOCl
- Bể lắng lamella (lamella clarifier): Tấm nghiêng PP không bám cặn hydroxide kim loại
- Bể điều hòa và điều chỉnh pH cuối: PP-H kháng pH 0–14
Hệ Thống Quản Lý Hơi Hóa Chất (Chemical Fume Management):
- Canh ống thoát hơi (fume duct) từ bể mạ về tháp scrubber: PP-H hoặc PP-B
- Tháp scrubber hơi acid (H₂SO₄, HCl): PP-H shell + vật chêm PP
- Tháp scrubber hơi xyanua (HCN): PP-H + NaOH scrubbing
3.2. Danh Mục Thiết Bị PP Tiêu Chuẩn Cho Nhà Máy Dệt Nhuộm
Bể Nhuộm (Dyeing Vat) và Bể Xử Lý Hóa Học:
- Bể nấu tẩy, tẩy trắng, nhuộm quy mô pilot và vừa (< 50.000L): PP-R SDR7.4 cho T = 70–90°C
- Bể trung hòa sau kiềm: PP-H SDR11 — kháng tốt cả H₂SO₄ loãng lẫn NaOH còn dư
- Bể pha chế hóa chất nhuộm: PP-H — không thôi nhiễm kim loại ảnh hưởng màu sắc
- Bể lưu trữ NaOH 30–50% (xút lỏng): PP-H SDR11 — bắt buộc dùng PP-H, không dùng SS hay bê tông (NaOH đặc ăn mòn cả hai)
Hệ Thống Ống Dẫn Trong Nhà Máy Dệt Nhuộm:
| Tuyến ống | Vật liệu | Grade PP | Lý do |
|---|---|---|---|
| Ống cấp NaOH 30% nóng (70°C) | PP-R SDR7.4 | PP-R | Nước kiềm nóng, áp lực bơm |
| Ống cấp H₂O₂ 35% | PP-H SDR11 | PP-H | H₂O₂ oxy hóa — PP-H kháng tốt hơn PP-R |
| Ống cấp thuốc nhuộm reactive | PP-H SDR11 | PP-H | Không bắt màu bề mặt PP |
| Ống thoát nước thải nhuộm nóng (70–80°C) | PP-B SDR17 | PP-B | Thoát nước trọng lực, chịu nhiệt vừa |
| Ống thoát nước thải acid sau trung hòa | PP-H SDR17 | PP-H | Kháng H₂SO₄ loãng + CH₃COOH |
| Ống cấp nước nóng DI (rửa vải) | PP-R SDR11 | PP-R | Nước sạch nóng, áp lực cao |
| Ống nước mưa và thoát nước ngoài nhà | HDPE SDR17 hoặc PP-B | PP-B/HDPE | Nhiệt độ thấp, tải trọng đất |
Hệ Thống Thu Hồi Màu Và Xử Lý Nước Thải Dệt Nhuộm:
- Bể điều hòa (equalization tank): PP-H SDR11 — kháng pH dao động 2–12
- Bể keo tụ (coagulation): PP-H — không thôi nhiễm ảnh hưởng quá trình keo tụ
- Bể lắng (clarifier): Tấm PP nghiêng dạng lamella
- Hệ thống lọc sinh học: Giá thể vi sinh PP (biofilm carrier PP) — bề mặt PP là nền tốt cho vi khuẩn bám mà không thôi nhiễm độc chất
Thiết Bị Liên Quan Đến Hơi Hóa Chất:
- Hệ thống thoát khí NaOCl và Cl₂ (từ bể tẩy trắng chlor): Ống PP-H thoát về scrubber
- Quạt hút khói và scrubber hơi NaOH: PP-H — NaOH tấn công nhôm và thép mạ kẽm trong quạt nếu không dùng PP/FRP
Phần IV: Lưu Ý Thi Công Và Bảo Dưỡng Thiết Bị PP Trong Môi Trường Xi Mạ — Dệt Nhuộm
4.1. Những Sai Lầm Phổ Biến Cần Tránh Trong Thi Công
Sai lầm 1 — Chọn Grade PP Sai Cho Nhiệt Độ: Nhiều nhà máy dệt nhuộm tại Việt Nam dùng PP-H cho hệ thống nước nóng 75–85°C mà không tính toán de-rating theo DVS 2205. Kết quả: Bể và ống PP-H bị phình và biến dạng sau 6–18 tháng. Giải pháp đúng: PP-R SDR7.4 hoặc tăng chiều dày PP-H theo bảng de-rating nhiệt độ DVS 2205.
Sai lầm 2 — Không Tính Bù Giãn Nở Nhiệt: Đường ống PP trong nhà máy dệt nhuộm gắn chặt vào tường và kết cấu mà không có điểm bù giãn nở — sau khi nhiệt độ vận hành cao, ống bị nén và uốn cong, tạo ứng suất cực cao tại mối nối flange hoặc mối hàn → rò rỉ sau 6–24 tháng.
Sai lầm 3 — Dùng Phụ Kiện Kim Loại Trong Mạch Điện Bể Mạ: Một số nhà thầu thi công dùng van thép mạ kẽm hoặc van đồng (brass valve) trong đường ống dẫn dung dịch điện ly — bất chấp cảnh báo. Kết quả: Stray current ăn mòn van trong 3–6 tháng; van đồng thôi nhiễm Cu²⁺ và Zn²⁺ vào dung dịch bể mạ Ni → làm hỏng chất lượng lớp mạ. Toàn bộ phụ kiện tiếp xúc dung dịch điện ly phải là PP hoặc PVDF.
Sai lầm 4 — Không Kiểm Tra CoA Và Chứng Nhận Vật Liệu: PP-H tái sinh (recycled PP) có chi phí thấp hơn 30–50% PP-H nguyên sinh nhưng chứa tạp chất kim loại, chất ổn định có chì và đặc tính cơ lý không ổn định — không phù hợp cho bể mạ điện tiếp xúc dung dịch điện ly tinh khiết. Luôn yêu cầu Mill Certificate và CoA từ nhà sản xuất tấm PP-H.
Sai lầm 5 — Hàn PP Khi Độ Ẩm Cao Hoặc Bề Mặt Ẩm: Nhà xưởng dệt nhuộm có độ ẩm tương đối (RH) rất cao (70–90%) do hơi nước từ các bể nóng. Hàn butt fusion PP khi bề mặt ống ẩm hoặc RH > 85% tạo ra mối hàn yếu — hơi ẩm ngưng tụ trên bề mặt nóng chảy làm giảm liên kết phân tử. Yêu cầu: Làm khô bề mặt ống bằng khăn IPA trước khi hàn; hàn trong khu vực che gió.
4.2. Lịch Bảo Dưỡng Thiết Bị PP Đặc Thù Cho Hai Ngành
Nhà máy xi mạ — Kiểm tra đặc biệt sau tiếp xúc CrO₃: Dung dịch CrO₃ (bể mạ crom) là chất oxy hóa mạnh nhất trong nhà máy xi mạ. Dù PP-H kháng tốt CrO₃ ở nhiệt độ ≤ 65°C, vẫn cần:
- Kiểm tra hình thức bể PP mạ crom hàng tháng (quan sát trực quan bề mặt trong)
- Kiểm tra chiều dày thành tối thiểu 2 năm/lần bằng UT scanning
- Thay thế gioăng PTFE (không dùng EPDM — CrO₃ oxy hóa EPDM) mỗi 1–2 năm
Nhà máy dệt nhuộm — Kiểm tra sau tiếp xúc NaOCl và Na₂S₂O₄:
- NaOCl (Javel 10–15%): Kiểm tra bể PP mỗi 3 tháng tại nhiệt độ ≤ 35°C; hàng tháng nếu T > 35°C
- Na₂S₂O₄ (hydrosulfite): Chất khử mạnh ở nhiệt độ cao (60°C) — kiểm tra hình thức bể PP mỗi 3 tháng; lưu ý vùng hơi trên mặt thoáng bể (vùng hơi Na₂SO₂ có thể đặc hơn dung dịch)
Phần V: Tiêu Chuẩn, Quy Chuẩn Và Khung Pháp Lý
5.1. Tiêu Chuẩn Vật Liệu Và Thiết Kế
| Tiêu chuẩn | Nội dung áp dụng cho xi mạ và dệt nhuộm |
|---|---|
| DVS 2205:2010 | Tính toán chiều dày tấm/tháp/bể PP theo áp lực thủy tĩnh và nhiệt độ |
| DVS 2207-1:2015 | Quy trình hàn butt fusion — bắt buộc cho mối hàn chịu lực và áp lực |
| DVS 2207-4:2008 | Quy trình hàn đùn — dùng cho gân gia cường và sửa chữa |
| ISO 15494:2015 | Hệ thống ống PP-H công nghiệp — kích thước, lớp, áp suất |
| ISO 15874:2013 | Hệ thống ống PP-R cấp nước nóng — áp dụng cho đường ống dệt nhuộm |
| ASTM D543 | Phương pháp kiểm tra độ kháng hóa chất của nhựa |
| EN 12110 | Tấm PP-H cho ứng dụng hóa chất — yêu cầu cơ lý |
| DIN 7748 | Tấm nhựa PP — chiều dày và dung sai tiêu chuẩn DIN |
5.2. Quy Chuẩn Môi Trường Việt Nam
| Quy chuẩn | Liên quan trực tiếp |
|---|---|
| QCVN 40:2011/BTNMT | Nước thải công nghiệp — giới hạn Cr⁶⁺, CN⁻, Ni, Cu, Pb, Cd (xi mạ); COD, màu, độ pH (dệt nhuộm) |
| QCVN 28:2010/BTNMT | Nước thải y tế — tham chiếu khi nhà máy xi mạ làm dụng cụ y tế |
| TCVN 5945:2005 | Nước thải công nghiệp — phương pháp lấy mẫu và phân tích |
| Nghị định 45/2022/NĐ-CP | Mức phạt vi phạm BVMT — xả Cr⁶⁺ vượt giới hạn: 300–500 triệu VNĐ + đình chỉ |
| Nghị định 08/2022/NĐ-CP | Phân loại dự án theo tác động môi trường — xi mạ và dệt nhuộm nhóm I (nguy cơ cao) |
| Thông tư 02/2022/TT-BTNMT | Kỹ thuật quan trắc nước thải — yêu cầu CEMS cho nhà máy xi mạ lớn |
5.3. Tiêu Chuẩn Quốc Tế Liên Quan Đến Sản Phẩm
| Tiêu chuẩn | Ảnh hưởng đến lựa chọn thiết bị PP |
|---|---|
| ZDHC MRSL v3.1 | Giới hạn kim loại nặng trong nước thải dệt nhuộm — PP-H zero thôi nhiễm giúp đáp ứng |
| Oeko-Tex Standard 100 | Vải không chứa chất nguy hại — thiết bị PP không thôi nhiễm phthalate, kim loại |
| REACH Regulation (EU) | Hạn chế Cr⁶⁺, Ni, Cd trong sản phẩm xuất khẩu — hệ thống xử lý nước thải PP hiệu quả hơn |
| RoHS Directive (EU) | Giới hạn Pb, Cd, Cr⁶⁺, Hg trong sản phẩm điện tử — xi mạ cho PCB dùng PP |
| ISO 14001:2015 | Hệ thống quản lý môi trường — thiết bị PP hỗ trợ mục tiêu giảm phát thải kim loại nặng |
Phần VI: So Sánh Tổng Quan — PP Versus Các Lựa Chọn Vật Liệu Thay Thế
Bảng Tổng Hợp — Đánh Giá 10 Tiêu Chí Cho Thiết Bị Trong Xi Mạ Và Dệt Nhuộm
| Tiêu chí đánh giá | PP-H/PP-R | SS316L | FRP lót PP | PVC-U | Bê tông lót |
|---|---|---|---|---|---|
| Kháng HCl, H₂SO₄ loãng | ★★★★★ | ★★☆☆☆ | ★★★★☆ | ★★★★☆ | ★★☆☆☆ |
| Kháng NaOH 30–40% | ★★★★★ | ★★★☆☆ | ★★★★☆ | ★★☆☆☆ | ★★☆☆☆ |
| Kháng NaOCl, H₂O₂ | ★★★★☆ | ★★★☆☆ | ★★★☆☆ | ★★☆☆☆ | ★★☆☆☆ |
| Không thôi nhiễm kim loại | ★★★★★ | ★★☆☆☆ | ★★★★☆ | ★★★★☆ | ★★★☆☆ |
| Tính cách điện | ★★★★★ | ☆☆☆☆☆ | ★★★★★ | ★★★★★ | ★★☆☆☆ |
| Chịu nhiệt 70–90°C | ★★★★☆ (PP-R) | ★★★★★ | ★★★★☆ | ★★☆☆☆ | ★★★★★ |
| Thi công nhanh, không phát lửa | ★★★★★ | ★★★☆☆ | ★★☆☆☆ | ★★★★☆ | ★☆☆☆☆ |
| Chi phí đầu tư ban đầu | ★★★★★ | ★★☆☆☆ | ★★★★☆ | ★★★★★ | ★★★☆☆ |
| LCC 10 năm | ★★★★★ | ★★☆☆☆ | ★★★☆☆ | ★★★☆☆ | ★★☆☆☆ |
| Tuân thủ ZDHC/Oeko-Tex | ★★★★★ | ★★★☆☆ | ★★★★☆ | ★★★★☆ | ★★★☆☆ |
| Tổng điểm (/ 50) | ★ 44/50 | ★ 25/50 | ★ 36/50 | ★ 32/50 | ★ 26/50 |
Kết Luận: Nhựa PP — Vật Liệu Cơ Sở Hạ Tầng Bền Vững Cho Xi Mạ Và Dệt Nhuộm Việt Nam
Nhìn lại toàn bộ phân tích từ bản đồ hóa chất đặc thù của hai ngành, tám ưu điểm kỹ thuật của PP, dữ liệu LCC định lượng đến khung pháp lý và tiêu chuẩn quốc tế — một kết luận xuyên suốt và không thể phủ nhận:
Nhựa PP-H/PP-R là lựa chọn vật liệu thiết bị tối ưu và bền vững nhất cho nhà máy xi mạ điện và dệt nhuộm hiện đại — không phải vì PP là vật liệu “rẻ” hay “dễ thi công”, mà vì PP là vật liệu duy nhất kết hợp đồng thời kháng hóa chất toàn diện, cách điện tuyệt đối, không thôi nhiễm kim loại, chịu nhiệt đủ cho hầu hết quy trình và chi phí vòng đời thấp nhất trong tất cả các lựa chọn.
Trong bối cảnh ngành xi mạ và dệt nhuộm Việt Nam đang phải:
- Đối mặt với kiểm soát môi trường ngày càng nghiêm ngặt (QCVN 40, Nghị định 45/2022)
- Đáp ứng tiêu chuẩn quốc tế cho xuất khẩu (ZDHC, Oeko-Tex, RoHS, REACH)
- Cạnh tranh chi phí trong môi trường lãi suất và nguyên liệu biến động
- Nâng cấp hạ tầng cũ để mở rộng công suất và nâng chất lượng sản phẩm
Đầu tư vào thiết bị PP-H/PP-R đúng grade, đúng tiêu chuẩn DVS 2205/2207 và đúng quy trình thi công là quyết định cơ sở hạ tầng có giá trị chiến lược — không chỉ tiết kiệm chi phí vận hành mà còn bảo vệ chất lượng sản phẩm, đảm bảo tuân thủ pháp luật và mở cánh cửa đến chuỗi cung ứng xuất khẩu toàn cầu trong 15–25 năm tới.
Bài viết được biên soạn bởi đội ngũ kỹ sư thiết bị hóa chất và chuyên gia vật liệu PP kỹ thuật ứng dụng trong ngành xi mạ và dệt nhuộm — Tham chiếu DVS 2205:2010, DVS 2207-1:2015, ISO 15494:2015, ASTM D543, QCVN 40:2011/BTNMT, Nghị định 45/2022/NĐ-CP, ZDHC MRSL v3.1, Oeko-Tex Standard 100 và số liệu thực tế từ các nhà máy xi mạ và dệt nhuộm tại Bình Dương, Đồng Nai và Long An 2020–2025.
