Tổng Quan: Tại Sao Hệ Thống Kín PP Là Xu Hướng Tối Ưu Trong Công Nghiệp Hiện Đại
Trong kỹ thuật quy trình công nghiệp (process engineering), hệ thống kín (closed-loop system / closed piping system) đặc trưng bởi môi chất lưu thông tuần hoàn trong mạng lưới thiết bị–đường ống khép kín, không tiếp xúc với khí quyển trong quá trình vận hành. Đây là kiến trúc hệ thống ưu việt cho các ứng dụng đòi hỏi kiểm soát nghiêm ngặt về nhiễm bẩn, bay hơi, oxy hóa và tổn thất lưu chất.
Sự kết hợp giữa bể chứa nhựa PP (PP storage tank / PP process vessel) và đường ống nhựa PP (PP piping system) tạo nên một hệ sinh thái vật liệu đồng nhất (material-homogeneous system) với những ưu thế kỹ thuật–kinh tế vượt trội:
- Tương thích hóa học toàn diện (chemical compatibility): Cả bể và ống đều từ cùng nền polypropylene → không có rủi ro phản ứng điện hóa dị kim loại (galvanic corrosion) hay bất tương thích hóa học tại điểm nối
- Tính toàn vẹn cơ học tại mối hàn (weld joint integrity): Hàn nhiệt PP–PP (butt fusion hoặc extrusion welding) tạo ra mối liên kết có độ bền tương đương vật liệu gốc — không như mối nối dị kim loại luôn là điểm yếu tiềm năng
- Trọng lượng hệ thống thấp: Tỷ trọng PP 0,89–0,91 g/cm³ giúp giảm tải trọng kết cấu móng và giá đỡ đáng kể
- Chi phí vòng đời cạnh tranh (competitive Life Cycle Cost): CAPEX thấp hơn inox và FRP, OPEX gần bằng 0 cho bảo trì chống ăn mòn
Kiến Trúc Hệ Thống Kín PP: Các Thành Phần Cốt Lõi
Một hệ thống kín PP hoàn chỉnh bao gồm các cấu thành sau, mỗi thành phần đòi hỏi thiết kế và lựa chọn kỹ thuật riêng biệt:
1. Bể Nhựa PP — Trái Tim Của Hệ Thống
Bể nhựa PP (PP tank) đóng vai trò trung tâm lưu trữ, phân phối hoặc xử lý lưu chất. Phân loại theo chức năng và cấu trúc:
Theo chức năng:
- Bể chứa (storage tank): Lưu trữ nguyên liệu, hóa chất, nước công nghệ — áp suất khí quyển hoặc áp suất thấp
- Bể phản ứng (reactor vessel): Kết hợp khuấy trộn (agitation), gia nhiệt/làm lạnh (heat exchange jacket), phản ứng hóa học trong thân bể
- Bể cân bằng (equalization tank): Điều tiết lưu lượng và nồng độ trong hệ thống xử lý nước thải
- Bể định lượng (dosing tank): Pha chế và cấp định lượng hóa chất (NaOH, HCl, NaClO, polymer…)
- Bể trung gian (surge tank / buffer tank): Hấp thu biến động áp suất và lưu lượng trong hệ thống kín
Theo phương pháp chế tạo:
- Bể hàn nhiệt tấm phẳng (flat-sheet welded tank): Chế tạo từ tấm PP dày 8–25mm, hàn extrusion welding, hình dạng linh hoạt (chữ nhật, bát giác, hình trụ đứng)
- Bể đùn thổi (blow-moulded tank): Sản xuất liên tục không mối hàn, dung tích nhỏ (10–5.000 lít), tính toàn vẹn kết cấu cao
- Bể quay (rotational moulding / rotomoulded tank): Thành liền, không mối hàn dọc thân, dung tích đến 50.000 lít
- Bể FRP lót PP (PP-lined FRP tank): Lớp lót PP phía trong + vỏ gia cường FRP bên ngoài → kết hợp khả năng chống ăn mòn PP và độ bền kết cấu FRP
Thông số thiết kế bể PP điển hình:
| Thông số | Phạm vi | Ghi chú |
|---|---|---|
| Dung tích | 50 lít – 500.000 lít | Tùy phương pháp chế tạo |
| Nhiệt độ vận hành | -10°C đến +80°C | PP Homopolymer tiêu chuẩn |
| Nhiệt độ vận hành (PP-RCT) | -20°C đến +95°C | Copolymer cải tiến |
| Áp suất | Khí quyển đến ±500 mmH₂O | Vượt cần thêm gia cường |
| Chiều dày thành | 6 – 30 mm | Theo DVS 2205-1 |
| Tiêu chuẩn thiết kế | DVS 2205-1, BS EN 12573 | Bể nhiệt dẻo chịu áp |
| Hệ số mối hàn | z = 0,65 – 0,90 | Tùy phương pháp hàn và NDT |
2. Đường Ống Nhựa PP — Hệ Mạch Dẫn Lưu Chất
Trong hệ thống kín, đường ống PP thực hiện chức năng vận chuyển lưu chất giữa các thiết bị với tổn thất áp suất tối thiểu, không rò rỉ và tuổi thọ dài hạn. Lựa chọn loại ống PP phù hợp phụ thuộc vào:
Chủng loại ống PP theo ứng dụng hệ thống kín:
| Loại ống | Tiêu chuẩn | SDR điển hình | Ứng dụng trong hệ thống kín |
|---|---|---|---|
| PP-H (Homopolymer) | DIN 8061/8062, ISO 15494 | SDR 7,4 – SDR 17,6 | Hóa chất ăn mòn, acid, kiềm mạnh |
| PP-R (Random Copolymer) | ISO 15874, DIN 8077/8078 | SDR 6 – SDR 11 | Cấp nước nóng–lạnh, thực phẩm |
| PP-RCT (Modified Random) | ISO 15874, EN 15494 | SDR 7,4 – SDR 11 | Nước nóng áp cao, nhiệt độ ≤ 95°C |
| PP-PVDF (composite) | Tiêu chuẩn cơ sở | — | Môi trường đặc biệt ăn mòn cực mạnh |
3. Phụ Kiện Kết Nối (Fittings & Valves)
Toàn bộ phụ kiện trong hệ thống kín PP phải từ cùng loại vật liệu hoặc vật liệu tương thích để đảm bảo tính đồng nhất kết cấu:
- Phụ kiện socket fusion / butt fusion PP: Cút, tê, nối thẳng, co giảm — hàn nhiệt vĩnh cửu
- Van bi PP (PP ball valve): Van cô lập đoạn đường ống hoặc nhánh thiết bị
- Van bướm PP/EPDM (butterfly valve): Đường kính lớn DN100–DN600, thân PP, đĩa PP hoặc composite
- Van màng PP/PTFE (diaphragm valve): Ứng dụng môi trường siêu sạch hoặc hóa chất ăn mòn mạnh
- Van kiểm (check valve PP): Ngăn dòng chảy ngược, bảo vệ bơm và thiết bị
- Mặt bích PP (PP flange): Kết nối tháo lắp tại điểm bảo trì thiết bị
Nguyên Tắc Thiết Kế Hệ Thống Kín PP: Phương Pháp Luận Kỹ Thuật
Giai Đoạn 1 — Xây Dựng Sơ Đồ Công Nghệ (Process Flow Diagram — PFD & P&ID)
Trước khi tính toán kỹ thuật, đội thiết kế phải hoàn thiện P&ID (Piping and Instrumentation Diagram) theo tiêu chuẩn ISO 10628-2 và ISA 5.1, trong đó xác định đầy đủ:
- Sơ đồ dòng chảy lưu chất (process flow path) trong hệ thống kín
- Điểm áp suất cao nhất (maximum operating pressure — MOP) và thấp nhất (minimum pressure — chân không cục bộ)
- Điểm nhiệt độ cao nhất trên toàn tuyến (maximum design temperature — MDT)
- Tất cả điểm bơm, điểm điều tiết áp suất (pressure regulation), điểm thoát khí (vent) và thoát cạn (drain)
- Thiết bị an toàn: van an toàn (safety relief valve — SRV), van phá chân không (vacuum breaker), đĩa vỡ (rupture disc)
Lưu ý đặc thù hệ thống kín PP: Do PP có modul đàn hồi thấp hơn kim loại ~100 lần (E_PP ≈ 1.400–1.600 MPa so với E_thép ≈ 200.000 MPa), hệ thống PP kín rất nhạy cảm với va đập thủy lực (water hammer) và xung áp suất (pressure surge). Thiết kế P&ID phải xác định rõ chiến lược giảm thiểu water hammer ngay từ đầu.
Giai Đoạn 2 — Thiết Kế Thủy Lực Hệ Thống (Hydraulic Design)
2.1 Cân Bằng Áp Suất Hệ Thống Kín (Closed-Loop Pressure Balance)
Hệ thống kín hoàn toàn (fully closed loop) không có bề mặt lưu chất tiếp xúc khí quyển. Áp suất tại mọi điểm trong hệ thống được xác định theo phương trình Bernoulli tổng quát:
P₁/ρg + v₁²/2g + z₁ + H_pump = P₂/ρg + v₂²/2g + z₂ + h_f(1→2)
Trong đó:
- H_pump: cột áp bơm (pump head) [m]
- h_f: tổng tổn thất thủy lực trên đoạn 1→2 (major losses + minor losses) [m]
- z₁, z₂: cột áp vị thế (elevation head) [m]
Tổn thất thủy lực trong hệ thống kín PP bao gồm:
Tổn thất dọc đường (major losses) — phương trình Darcy-Weisbach:
h_f = λ · (L/D_i) · (v²/2g)
Hệ số ma sát Darcy (λ) cho ống PP (bề mặt cực nhẵn, ε ≈ 0,007 mm):
- Chế độ chảy tầng (Re < 2.300): λ = 64/Re
- Chế độ chảy rối (Re > 4.000): theo phương trình Colebrook–White hoặc gần đúng Swamee–Jain:
λ = 0,25 / [log(ε/3,7D + 5,74/Re⁰·⁹)]²
Tổn thất cục bộ (minor losses) tại phụ kiện:
h_m = K · (v²/2g)
Hệ số trở lực cục bộ K điển hình cho phụ kiện PP:
| Phụ kiện | K điển hình |
|---|---|
| Cút 90° bán kính ngắn (short radius elbow) | 0,9 – 1,5 |
| Cút 90° bán kính dài (long radius elbow) | 0,4 – 0,6 |
| Tê dòng thẳng (tee — straight through) | 0,3 – 0,6 |
| Tê dòng rẽ nhánh (tee — branch flow) | 0,8 – 1,5 |
| Van bi mở hoàn toàn (ball valve — full bore) | 0,05 – 0,10 |
| Van bướm mở 90° | 0,5 – 1,0 |
| Co giảm đường kính (reducer) | 0,1 – 0,5 |
| Vào bể (tank entry) | 0,5 |
| Ra khỏi bể (tank exit — sharp-edged) | 1,0 |
2.2 Xác Định Điểm Làm Việc Bơm (Pump Operating Point)
Đặc tính hệ thống (system curve) được xây dựng từ phương trình:
H_system = H_static + R · Q²
Trong đó:
- H_static: cột áp tĩnh (chênh lệch áp suất và độ cao giữa điểm hút và đẩy)
- R: hệ số trở lực hệ thống (system resistance coefficient)
- Q: lưu lượng (m³/h)
Điểm làm việc thực tế là giao điểm của đường đặc tính bơm (pump H-Q curve) và đường đặc tính hệ thống (system curve). Đối với hệ thống kín PP, cần lưu ý:
- Bơm ly tâm (centrifugal pump) không tự mồi — bể hút (suction vessel) phải luôn được điền đầy và áp suất đầu hút (NPSHA) phải vượt NPSHR tối thiểu 0,5–1,0 m để tránh xâm thực (cavitation)
- NPSHA = H_atm + H_static – H_vapor – H_friction,suction
- Bơm từ tính (magnetic drive pump) hoặc bơm màng khí nén (AODD pump) được ưu tiên cho hóa chất ăn mòn mạnh để triệt tiêu rủi ro rò rỉ qua phớt cơ học
2.3 Phân Tích Va Đập Thủy Lực (Water Hammer Analysis)
Áp suất xung cực đại khi đóng van đột ngột (Joukowsky equation):
ΔP_max = ρ · a · ΔV
Trong đó a là vận tốc truyền sóng áp suất trong ống PP:
a = √(K/ρ) / √(1 + K·D/(E·e))
Do E_PP rất nhỏ so với thép, vận tốc sóng a trong ống PP (~300–500 m/s) thấp hơn đáng kể so với ống thép (~1.000–1.200 m/s) — đây là ưu điểm tự nhiên của hệ thống PP: xung áp water hammer thấp hơn 2–4 lần.
Tuy nhiên, với lưu chất đặc và tốc độ dòng chảy cao, cần triển khai các biện pháp kiểm soát bổ sung:
- Lắp van đóng chậm (slow-closing valve) với thời gian đóng T_close > 2L/a (L = chiều dài đường ống, a = vận tốc sóng)
- Bố trí bình tích áp (surge vessel / bladder accumulator) tại điểm dễ xuất hiện xung áp
- Thiết kế đường bypass với van kiểm cho các bơm quan trọng
Giai Đoạn 3 — Thiết Kế Bể PP: Kết Cấu Và Tính Toán Cơ Học
3.1 Tính Chiều Dày Thành Bể Theo DVS 2205-1
Chiều dày thành bể PP được xác định theo nguyên tắc ứng suất màng (membrane stress theory) kết hợp hệ số giảm do hàn và nhiệt độ:
Với bể trụ đứng chịu áp nội (internal pressure):
e_min = (P_calc · D_i) / (2 · σ_zul · z - P_calc) + c_add
Với bể hình hộp chữ nhật (rectangular tank) — phần thành bên:
e_min = b · √(p_h / (2 · σ_zul · z)) + c_add
Trong đó:
- σ_zul: ứng suất thiết kế cho phép của PP tại nhiệt độ T [MPa] — tra bảng theo DVS 2205-1 Appendix A
- z: hệ số mối hàn (0,65–0,90 tùy phương pháp hàn và cấp kiểm tra NDT)
- c_add: hàm lượng bổ sung cho ăn mòn cơ học và dung sai chiều dày âm
- p_h = ρ_L · g · H: áp suất thủy tĩnh tại đáy bể [Pa]
- b: chiều rộng tấm thành (khoảng cách giữa hai gân hoặc điểm tựa) [m]
Bảng ứng suất thiết kế cho phép PP Homopolymer theo nhiệt độ:
| Nhiệt độ (°C) | σ_zul (N/mm²) | Ghi chú |
|---|---|---|
| 20 | 6,0 | Giá trị cơ sở |
| 30 | 5,5 | |
| 40 | 5,0 | |
| 50 | 4,2 | |
| 60 | 3,5 | |
| 70 | 2,8 | Cần tăng chiều dày đáng kể |
| 80 | 2,0 | Giới hạn thực tế PP-H |
3.2 Thiết Kế Đáy Bể (Tank Bottom Design)
- Đáy phẳng (flat bottom): Đơn giản nhất nhưng cần gia cường bên dưới (support ribs hoặc saddle supports) khi đường kính D > 1.500 mm. Lưu ý điểm kết nối đáy–thành là vùng tập trung ứng suất cao nhất.
- Đáy côn (conical bottom): Góc côn 10–45°, giúp thoát cạn hoàn toàn — bắt buộc với bể chứa chất rắn hòa tan hoặc dung dịch có xu hướng kết tinh. Cần tính ứng suất vành đai (hoop stress) và ứng suất kinh tuyến (meridional stress) tại mối nối côn–thân.
- Đáy bán cầu (hemispherical bottom): Phân bố ứng suất tốt nhất về lý thuyết nhưng gia công phức tạp, chi phí cao. Ứng dụng cho bể áp suất.
- Đáy nghiêng (sloped bottom): Độ dốc 1:50 đến 1:20 về phía van thoát, phù hợp bể hình chữ nhật lớn.
3.3 Thiết Kế Tăng Cứng (Stiffening Rings & Ribs)
Bể PP đường kính lớn hoặc chiều cao lớn cần hệ thống gân tăng cứng (stiffening ribs) để:
- Ngăn biến dạng ổn định (buckling) của thành mỏng dưới áp suất ngoài (negative pressure / vacuum) hoặc tải trọng gió
- Giảm chiều dày thành cần thiết → tối ưu chi phí vật liệu
- Tăng độ cứng tổng thể chống biến dạng từ biến (creep deformation)
Vị trí và tiết diện gân được tính theo công thức ổn định của Timoshenko hoặc theo quy trình trong DVS 2205-2.
Giai Đoạn 4 — Thiết Kế Kết Nối Bể PP — Ống PP: Điểm Kỹ Thuật Trọng Yếu
Đây là giai đoạn dễ xảy ra lỗi thiết kế nhất trong hệ thống kín PP, vì điểm kết nối bể–ống là vùng chịu đồng thời: áp suất thủy tĩnh, ứng suất nhiệt, tải trọng bản thân đường ống và rung động từ bơm.
4.1 Nozzle Xuyên Thành Bể (Tank Nozzle Penetration)
Có ba phương án nozzle kết nối phổ biến:
Phương án 1 — Nozzle hàn trực tiếp (welded-in nozzle): Ống PP được hàn trực tiếp xuyên qua thành bể với mối hàn kiểu fillet weld (hàn góc) hai phía trong và ngoài. Đây là giải pháp tối ưu về độ kín và độ bền nhưng không tháo lắp được.
Chiều dày tấm gia cường (reinforcement pad) tại vị trí nozzle:
A_required = d_nozzle × e_thành_bể × (2 - sin θ)
Trong đó θ là góc nghiêng của nozzle so với pháp tuyến thành bể.
Phương án 2 — Nozzle với mặt bích lõng (loose flange nozzle): Ống PP có stub end + loose flange (thép hoặc PP) + gioăng PTFE/EPDM. Cho phép tháo lắp bảo trì. Bắt buộc lắp compensator (bù giãn nở) trên đoạn ống gần nozzle để tránh truyền tải nhiệt sang mối nối.
Phương án 3 — Bulk head fitting (fitting xuyên vách tiêu chuẩn): Dùng cho đường kính nhỏ (DN15–DN50), bulkhead fitting PP bắt vít hai đầu vào thành bể với gioăng cao su kẹp chặt. Đơn giản, rẻ, tháo lắp dễ dàng — phù hợp bể lưu lượng nhỏ, áp suất thấp.
4.2 Bộ Bù Giãn Nở Nhiệt Tại Điểm Kết Nối Bể–Ống
Đây là yêu cầu kỹ thuật bắt buộc nhưng thường bị bỏ qua trong thiết kế thực tế:
- PP có hệ số giãn nở nhiệt dài (linear thermal expansion coefficient — LTEC): α = 0,15 mm/m·K
- Đường ống PP dài 20m, chênh nhiệt ΔT = 50°C: ΔL = 0,15 × 20 × 50 = 150 mm
- Nếu đường ống bị ngàm cứng giữa bể và điểm cố định, lực nhiệt phát sinh:
F_thermal = E_PP × A_pipe × α × ΔT
Lực nhiệt này tác dụng trực tiếp lên nozzle bể → gây ứng suất tập trung tại mối hàn nozzle → vị trí hỏng hóc phổ biến nhất trong hệ thống kín PP.
Giải pháp kiểm soát giãn nở nhiệt:
- Vòng bù giãn nở chữ U (U-loop expansion loop): Chiều dài cánh tay bù: L_U = √(3 · E · D · ΔL / σ_allow). Đơn giản, không cần bảo trì
- Khớp giãn nở bellow (bellows expansion joint PP/PTFE): Dùng khi không gian lắp đặt hạn chế, hấp thu cả giãn nở dọc trục và lệch góc
- Ống uốn chữ Z hoặc L (offset piping): Khai thác độ mềm của bản thân đường ống bằng cách bố trí các đoạn thay đổi hướng
4.3 Hệ Thống Đỡ Và Giá Treo Đường Ống PP (Pipe Support System)
Ống PP có modul đàn hồi thấp → dễ bị võng (deflection) giữa hai điểm đỡ. Khoảng cách tối đa giữa hai điểm đỡ (max. support spacing):
L_max = k · √(σ_allow · Z / (q_pipe + q_fluid))
Trong đó:
- Z = π(D_o⁴ – D_i⁴) / (32 · D_o): mô đun chống uốn tiết diện ống [m³]
- q_pipe, q_fluid: trọng lượng phân bố ống và lưu chất đầy ống [N/m]
- k: hệ số phụ thuộc điều kiện biên (đơn giản: k = 0,13; ngàm cứng: k = 0,19)
Khoảng cách đỡ ống PP điển hình (ống đầy nước):
| Đường kính OD | PN10 | PN16 | PN20 |
|---|---|---|---|
| Ø 25 mm | 0,55 m | 0,60 m | 0,65 m |
| Ø 32 mm | 0,65 m | 0,70 m | 0,75 m |
| Ø 40 mm | 0,75 m | 0,80 m | 0,85 m |
| Ø 50 mm | 0,85 m | 0,90 m | 1,00 m |
| Ø 63 mm | 1,00 m | 1,05 m | 1,15 m |
| Ø 75 mm | 1,10 m | 1,20 m | 1,30 m |
| Ø 90 mm | 1,20 m | 1,30 m | 1,45 m |
| Ø 110 mm | 1,40 m | 1,50 m | 1,65 m |
| Ø 160 mm | 1,65 m | 1,80 m | — |
| Ø 200 mm | 1,85 m | 2,00 m | — |
Lưu ý: Khoảng cách đỡ cần giảm 30–40% khi ống vận hành ở nhiệt độ trên 40°C do E_PP giảm mạnh theo nhiệt độ.
Giai Đoạn 5 — Thiết Kế Hệ Thống Ống Nội Bể (Internal Piping — Dip Pipe, Distribution Header, Sparger)
Trong hệ thống kín, các cấu kiện ống PP bên trong bể đóng vai trò quan trọng:
5.1 Ống Nhúng (Dip Pipe / Inlet Dip Tube)
Ống nhúng dẫn lưu chất nhập bể từ đáy lên, tránh hiện tượng:
- Xáo trộn mặt phân pha (layer disturbance) trong bể phân lớp
- Tích tụ khí (air entrainment) khi lưu chất rơi tự do từ trên cao
- Khuấy động cặn đáy trong bể lắng
Chiều dài ống nhúng tối thiểu: kết thúc cách đáy bể 2–3 × D_ống để đảm bảo luôn ngập trong lưu chất ngay cả khi mực thấp.
5.2 Ống Phân Phối (Distribution Header / Sparger)
Trong bể phản ứng PP có khuấy trộn khí (air sparging), ống phân phối PP có đục lỗ (sparger pipe) đảm bảo phân bố đều luồng khí trên diện tích đáy bể. Thiết kế lỗ phân phối tuân theo nguyên tắc:
ΔP_lỗ ≥ 10 × ΔP_đường_ống_nhánh
Điều kiện này đảm bảo phân bố lưu lượng đều giữa các lỗ dù có sự chênh lệch áp suất dọc ống phân phối (self-compensating effect).
5.3 Ống Tràn (Overflow Pipe) Và Ống Thông Khí (Vent Pipe)
Trong hệ thống kín PP, ống tràn và ống thông khí được thiết kế với đường kính đủ lớn để:
- Ống tràn: Lưu lượng tràn = 110–120% lưu lượng tối đa đầu vào (tránh tràn bể khi hệ thống điều khiển mức lỏng hỏng)
- Ống thông khí: Tiết diện đủ để thoát khí khi bơm đầy bể nhanh, và đủ để hút khí vào khi tháo cạn — tránh chân không làm xẹp bể (vacuum collapse)
Giai Đoạn 6 — Thiết Kế Hệ Thống Điều Khiển Và An Toàn
6.1 Bảo Vệ Chân Không (Vacuum Protection)

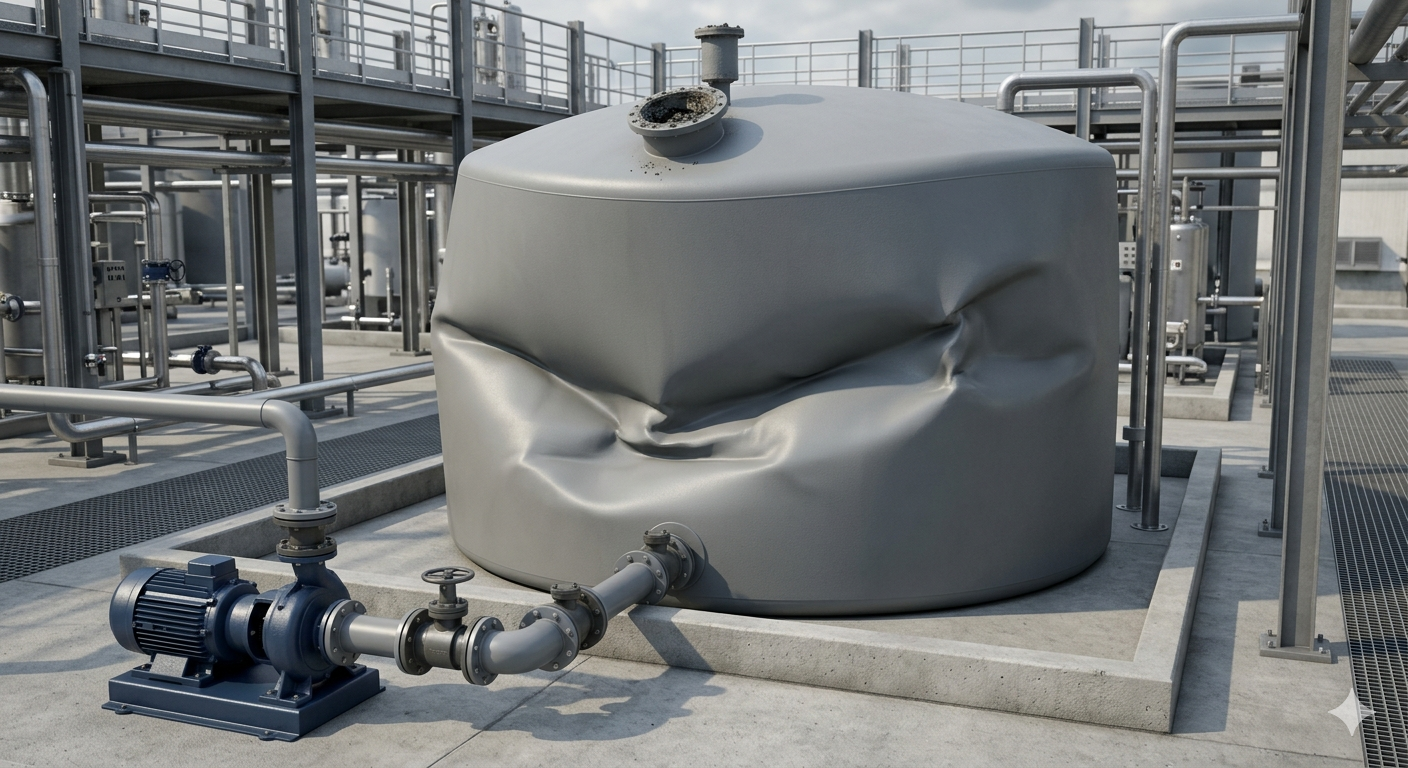

Bể PP không được thiết kế chịu áp suất âm (negative pressure) sẽ bị xẹp khi chân không hình thành bên trong — ví dụ khi bơm tháo cạn nhanh trong khi ống thông khí bị tắc, hoặc khi lưu chất nguội đột ngột thu thể tích trong hệ thống kín hoàn toàn.
Thiết bị bảo vệ bắt buộc:
- Van phá chân không (vacuum breaker valve): Mở tự động khi áp suất bên trong giảm dưới -20 đến -50 mmH₂O
- Cảm biến áp suất + interlock: Ngắt bơm tháo cạn khi áp suất bể tiến về giới hạn chân không nguy hiểm
6.2 Kiểm Soát Mức Lỏng (Level Control)
- Level transmitter (LT) — công nghệ radar/ultrasonic: Phù hợp hóa chất ăn mòn, không tiếp xúc trực tiếp với lưu chất
- Công tắc mức điện cực (electrode level switch): Đơn giản, phù hợp lưu chất dẫn điện (dung dịch muối, acid, kiềm)
- Float-type level switch: Phù hợp lưu chất không ăn mòn mạnh, lắp đặt đơn giản
- Level indicator dạng sight glass PP / PVC: Quan sát trực quan mức lỏng, phù hợp bể áp suất thấp
6.3 Hệ Thống Điều Khiển Nhiệt Độ (Temperature Control)
Bể PP vận hành ở nhiệt độ cao (> 50°C) cần hệ thống điều khiển nhiệt độ chính xác để tránh vùng thành bể bị quá nhiệt cục bộ (local overheating) — đặc biệt nguy hiểm với bể có cuộn ống gia nhiệt (coil heater) bên trong:
- Nhiệt độ bề mặt cuộn ống gia nhiệt không được vượt quá T_vận hành + 20°C để tránh creep cục bộ của thành bể PP tiếp xúc
- Lắp đặt đa điểm đo nhiệt độ (multi-point temperature measurement) tại thành bể, đáy bể và vị trí nguồn nhiệt để phát hiện sớm điểm nóng
Tối Ưu Hóa Hệ Thống Kín PP: Chiến Lược Kỹ Thuật–Kinh Tế
1. Tối Ưu Thiết Kế Để Giảm CAPEX
Chuẩn hóa đường kính (standardization): Sử dụng tối thiểu 3–4 kích thước ống PP trong toàn hệ thống → giảm số chủng loại vật tư, đơn giản hóa mua sắm, tồn kho và đào tạo công nhân hàn.
Ưu tiên bố trí đường ống ngắn và thẳng: Mỗi cút 90° PP tương đương 30–60D chiều dài ống tương đương (equivalent length) về tổn thất áp suất. Giảm số cút không chỉ giảm tổn thất áp → tiết kiệm năng lượng bơm, mà còn giảm số mối hàn → giảm chi phí thi công và điểm rủi ro rò rỉ.
Tích hợp chức năng thiết bị: Thiết kế bể PP đa chức năng (kết hợp bể chứa + bể định lượng + bể điều hòa) thay vì nhiều bể đơn chức năng → giảm số lượng thiết bị, tiết kiệm diện tích và chi phí kết nối.
2. Tối Ưu Vận Hành Để Giảm OPEX
Thiết kế đường ống tự thoát cạn (self-draining piping): Toàn bộ đường ống PP nghiêng tối thiểu 1:100 về phía điểm thoát cạn thấp nhất → tránh tích lũy lưu chất trong đường ống khi hệ thống ngừng → loại bỏ nguy cơ vi sinh phát triển (trong hệ thống thực phẩm/dược), ngừa đóng băng (hệ thống ngoài trời), và tạo điều kiện bảo trì, rửa đường ống CIP (Clean-In-Place).
Tối ưu đường đặc tính bơm với VFD (Variable Frequency Drive): Hệ thống kín PP thường có lưu lượng thay đổi theo thời gian. Trang bị VFD cho bơm chính cho phép điều chỉnh tốc độ bơm theo lưu lượng yêu cầu thực tế → tiết kiệm 25–50% điện năng so với điều tiết bằng van throttle.
Cách nhiệt đường ống và bể PP (thermal insulation): Đối với hệ thống nhiệt độ cao hoặc lưu chất cần duy trì nhiệt độ ổn định, cách nhiệt bằng vật liệu foam PU hoặc rockwool bọc jacket tôn mỏng giúp:
- Giảm tổn thất nhiệt → giảm công suất gia nhiệt
- Duy trì nhiệt độ ổn định → cải thiện chất lượng sản phẩm trong hệ thống phản ứng
- Giảm thiểu hiện tượng ngưng tụ hơi ẩm trên bề mặt lạnh của ống PP (condensation) — nguồn gây trơn trượt và ăn mòn kết cấu đỡ
3. Tối Ưu Tuổi Thọ Hệ Thống (Asset Life Optimization)
Chương trình kiểm tra định kỳ (Inspection & Maintenance Program):
- Kiểm tra hàng năm: Đo chiều dày thành bể bằng siêu âm (UT) tại các vị trí nguy cơ cao (đáy bể, vùng mực lỏng biến đổi, quanh nozzle). Kiểm tra trực quan mối hàn, chân đỡ, gân tăng cứng
- Kiểm tra 5 năm: Thử thủy lực (hydrostatic test) ở 1,1–1,3 × P_thiết_kế. Lấy mẫu vật liệu PP tại vị trí ăn mòn nhất để kiểm tra tensile strength, MFI và màu sắc so với mẫu gốc
- Đánh giá cuối tuổi thọ (End-of-Life Assessment): Nếu chiều dày thành thực tế giảm xuống dưới e_min theo DVS 2205 → lên kế hoạch thay thế hoặc gia cường lớp lót PP mới
Vệ sinh và khử trùng đường ống PP (CIP / SIP):
- Hệ thống CIP (Clean-In-Place) dùng cho hệ thống thực phẩm–dược: dung dịch NaOH 1–2% (80°C) → nước tráng → dung dịch HNO₃ 0,5–1% → nước tráng → CIP
- Nhiệt độ CIP không được vượt quá T_max thiết kế của ống PP — thường giới hạn 80°C với PP Homopolymer và 95°C với PP-RCT
Ứng Dụng Điển Hình Của Hệ Thống Kín Bể PP + Ống PP
Hệ Thống Xử Lý Và Tuần Hoàn Hóa Chất Công Nghiệp
Mô hình điển hình: Bể pha loãng NaOH (PP rectangular tank, 5.000L) → bơm định lượng màng (PP/PTFE diaphragm metering pump) → đường ống PP-H DN32 → điểm châm hóa chất tại tháp hấp thụ PP → lưu chất thải về bể thu gom PP.
Ưu điểm hệ thống kín PP trong ứng dụng này: kiểm soát tuyệt đối lượng hóa chất tiêu thụ (không bay hơi, không tổn thất ngoài hệ thống), giám sát nồng độ liên tục qua cảm biến conductivity inline trên đường ống PP.
Hệ Thống Cấp Nước Siêu Tinh Khiết (Ultra-Pure Water — UPW)
Đường ống PP-H hoặc PVDF (cao cấp hơn) là vật liệu tiêu chuẩn cho hệ thống UPW trong sản xuất bán dẫn, dược phẩm và điện tử. Yêu cầu:
- Không chiết xuất ion kim loại (non-leaching) → PP nguyên sinh đáp ứng
- TOC (Total Organic Carbon) từ vật liệu ống < 0,1 ppb
- Thiết kế không điểm chết (zero dead-leg design): tất cả nhánh phụ có dòng lưu thông liên tục hoặc độ dài cụt L < 6D
Hệ Thống Tuần Hoàn Nước Làm Lạnh (Cooling Water Recirculation)
Bể tháp giải nhiệt PP (PP cooling tower basin) kết hợp đường ống PP-R cấp và hồi nước làm mát → hoàn toàn tránh ăn mòn điện hóa thường gặp trong hệ thống ống thép/đồng truyền thống → giảm chi phí ức chế ăn mòn (corrosion inhibitor) và chi phí bảo trì định kỳ hệ thống.
Hệ Thống Xử Lý Nước Thải Công Nghiệp
Bể cân bằng PP → bể điều chỉnh pH PP → bể phản ứng keo tụ PP → bể lắng PP → đường ống PP kết nối toàn bộ → hệ thống hoàn toàn chống ăn mòn trong suốt vòng đời thiết kế 25–30 năm, không phát sinh chi phí sơn phủ chống ăn mòn như hệ thống bể bê tông hoặc bể thép truyền thống.
Sai Lầm Kỹ Thuật Phổ Biến Cần Tránh Trong Hệ Thống Kín PP
Lỗi 1 — Không bố trí bù giãn nở nhiệt đường ống: Gây ứng suất nhiệt tích lũy tại nozzle bể và mối hàn → nứt vỡ theo chu kỳ nhiệt sau vài nghìn giờ vận hành. Đây là nguyên nhân hỏng hóc số 1 trong hệ thống ống PP thực tế.
Lỗi 2 — Khoảng cách đỡ ống PP quá lớn: Ống PP võng mạnh → tích nước, khó thoát cạn, ngoại lực uốn tác dụng liên tục lên mối hàn và nozzle bể → mỏi kết cấu theo thời gian.
Lỗi 3 — Thiếu van phá chân không cho bể PP: Xẹp bể đột ngột khi tháo cạn nhanh là sự cố không thể phục hồi — bể PP xẹp do chân không không thể định hình lại.
Lỗi 4 — Dùng ống PPR thay ống PP-H trong hệ thống hóa chất: PP-R Random Copolymer có khả năng chống hóa chất kém hơn PP Homopolymer do cấu trúc copolymer làm giảm mật độ kết tinh → tốc độ thấm hóa chất qua thành ống cao hơn.
Lỗi 5 — Hàn PP không đạt nhiệt độ chuẩn: Mối hàn PP dưới nhiệt độ chuẩn (cold weld) có cơ tính thấp hơn 40–60% so với mối hàn đúng kỹ thuật — không nhìn thấy bằng mắt thường nhưng phá hủy khi chịu tải. Bắt buộc kiểm tra nhiệt độ bằng nhiệt kế hồng ngoại (IR thermometer) trước mỗi mối hàn.
Lỗi 6 — Không kiểm tra tương thích hóa học (chemical compatibility): PP chịu được hầu hết acid và kiềm nhưng bị tấn công bởi hydrocarbon thơm (toluene, xylene), clo hữu cơ nồng độ cao, dầu clo hóa (chlorinated oil) ở nhiệt độ cao. Bắt buộc tra cứu bảng tương thích hóa học (chemical resistance chart) của nhà sản xuất PP trước khi thiết kế.
Kết Luận: Hệ Thống Kín PP — Giải Pháp Tối Ưu Kỹ Thuật Và Kinh Tế
Hệ thống kín tích hợp bể nhựa PP và đường ống nhựa PP đại diện cho một trong những giải pháp công nghệ quy trình tiên tiến và hiệu quả nhất hiện nay cho các ứng dụng hóa chất, xử lý nước và thực phẩm–dược phẩm. Khi được thiết kế đúng phương pháp luận — từ phân tích thủy lực, tính toán kết cấu cơ học theo DVS 2205, quản lý giãn nở nhiệt, đến hệ thống bảo vệ an toàn và kiểm soát vận hành — hệ thống kín PP mang lại:
- Vận hành không rò rỉ, không ăn mòn trong suốt vòng đời 25–50 năm
- Chi phí bảo trì tiệm cận bằng 0 so với hệ thống kim loại truyền thống
- Linh hoạt mở rộng và cải tạo nhờ gia công hàn nhiệt PP dễ dàng tại hiện trường
- Đáp ứng tiêu chuẩn an toàn thực phẩm, y tế và môi trường nghiêm ngặt nhất
Đầu tư vào thiết kế hệ thống kín PP đúng kỹ thuật ngay từ đầu — thay vì tiết kiệm chi phí thiết kế để rồi phát sinh chi phí khắc phục sự cố cao gấp nhiều lần — chính là triết lý kỹ thuật cốt lõi mà mọi dự án công nghiệp hiện đại cần tuân thủ.
Tài liệu tham chiếu kỹ thuật: DVS 2205-1/2/3, DVS 2207-1/11, BS EN 12573, ISO 15874, ISO 15494, DIN 8061/8062, ISO 10628-2, ISA 5.1, Darcy-Weisbach Equation, Joukowsky Water Hammer Formula, Timoshenko Buckling Theory, ASME B31.3 Process Piping.
