Tính toán hệ thống xử lý khí thải là quy trình kỹ thuật nền tảng quyết định hiệu quả vận hành và mức độ tuân thủ pháp luật môi trường của toàn bộ dây chuyền kiểm soát ô nhiễm không khí tại nhà máy. Bài viết này trình bày có hệ thống các nguyên tắc tính toán tải lượng ô nhiễm, lưu lượng dòng khí, hiệu suất xử lý, lựa chọn thiết bị và đối chiếu tiêu chuẩn QCVN — cung cấp nền kiến thức cốt lõi cho kỹ sư thiết kế, chuyên viên môi trường và nhà quản lý sản xuất tại Việt Nam.
❚ 1. Tổng Quan Hệ Thống Xử Lý Khí Thải Công Nghiệp
Hệ thống xử lý khí thải công nghiệp (Industrial Air Pollution Control System — IAPCS) là tập hợp thiết bị, công trình và quy trình vận hành được thiết kế để thu gom, vận chuyển và xử lý các chất ô nhiễm trong dòng khí phát sinh từ hoạt động sản xuất, trước khi thải ra môi trường khí quyển. Khác với xử lý nước thải có thể kiểm tra bằng quan sát trực tiếp, hệ thống xử lý khí thải đòi hỏi nền tảng tính toán kỹ thuật chính xác vì các thông số vận hành không thể quan sát bằng mắt thường và sai lệch nhỏ trong thiết kế có thể dẫn đến thất bại toàn diện của hệ thống.
◈ 1.1. Cấu Trúc Điển Hình Của Một Hệ Thống IAPCS
Một hệ thống xử lý khí thải hoàn chỉnh bao gồm 5 phân hệ kỹ thuật liên hoàn:
- Phân hệ thu gom khí thải (Capture System): hệ thống chụp hút (hood), đường ống dẫn (ductwork), van điều tiết lưu lượng (damper) tại nguồn phát thải.
- Phân hệ tiền xử lý (Pre-treatment System): lọc bụi thô, điều hòa nhiệt độ và độ ẩm, tách giọt lỏng — chuẩn bị điều kiện dòng khí cho thiết bị xử lý chính.
- Phân hệ xử lý chính (Primary Treatment): thiết bị hấp phụ, hấp thụ, đốt nhiệt, lọc sinh học, lọc bụi tĩnh điện (ESP), lọc túi vải (BFH) — tùy đặc tính chất ô nhiễm.
- Phân hệ xử lý bổ sung (Polishing Stage): xử lý phần dư sau thiết bị chính, thường áp dụng khi tiêu chuẩn phát thải yêu cầu hiệu suất tổng thể > 99%.
- Phân hệ phát tán và quan trắc (Emission & Monitoring): ống khói phát tán (stack), hệ thống quan trắc phát thải liên tục (CEMS — Continuous Emission Monitoring System).
◈ 1.2. Tại Sao Tính Toán Kỹ Thuật Là Yêu Cầu Bắt Buộc?
Theo Nghị định 08/2022/NĐ-CP và Thông tư 02/2022/TT-BTNMT về bảo vệ môi trường, báo cáo đánh giá tác động môi trường (ĐTM) và Giấy phép môi trường phải bao gồm hồ sơ tính toán kỹ thuật hệ thống xử lý khí thải với đầy đủ thông số thiết kế. Thiếu nền tảng tính toán chính xác dẫn đến:
- Thiết kế thiếu tải (under-design): hệ thống không đủ năng lực xử lý, vi phạm QCVN, đối mặt rủi ro pháp lý và phải cải tạo tốn kém.
- Thiết kế thừa tải (over-design): đầu tư lãng phí CAPEX và OPEX, chi phí vận hành năng lượng cao bất hợp lý.
- Sai lệch lựa chọn công nghệ: chọn sai thiết bị dẫn đến hiệu suất thấp hoặc hư hỏng sớm do không tương thích với đặc tính dòng khí thực tế.
❚ 2. Khảo Sát Và Đặc Trưng Hóa Nguồn Thải — Bước Khởi Đầu Bắt Buộc
Mọi tính toán hệ thống xử lý khí thải đều phải xuất phát từ dữ liệu nguồn thải thực tế, không được phép dùng số liệu ước đoán hay sao chép từ dự án tương tự mà không có kiểm chứng. Đây là nguyên tắc số 1 trong kỹ thuật kiểm soát ô nhiễm không khí.
◈ 2.1. Các Thông Số Nguồn Thải Cần Xác Định
| Thông Số | Ký Hiệu | Đơn Vị | Phương Pháp Xác Định |
| Lưu lượng khí thải thực tế | Qa | m³/h; Nm³/h | Đo bằng Pitot S-tube, anemometer, hoặc tính từ cân bằng vật chất |
| Nhiệt độ dòng khí | T | °C; K | Nhiệt kế PT-100, can nhiệt K-type tại điểm đo đại diện |
| Áp suất tĩnh dòng khí | Ps | Pa; mmH₂O | Đồng hồ chênh áp (manometer) tại mặt cắt đo |
| Độ ẩm tương đối | RH | % | Psychrometer, ẩm kế điện tử (hygrometer) |
| Nồng độ chất ô nhiễm | Ci | mg/Nm³; ppm | GC-MS, HPLC, FTIR, UV-Vis hoặc phân tích hóa ướt |
| Tải lượng phát thải | Li | kg/h; g/s | Li = Qa × Ci × 10⁻⁶ (đơn vị tương ứng) |
| Thành phần bụi (nếu có) | PSD | µm (d₅₀, d₉₀) | Phân tích laser diffraction, sieve analysis |
| Mật độ và độ nhớt khí | ρ, µ | kg/m³; Pa·s | Tính từ thành phần khí và điều kiện T, P |
◈ 2.2. Quy Đổi Lưu Lượng Về Điều Kiện Chuẩn
Một trong những nguồn sai số phổ biến nhất trong tính toán là nhầm lẫn giữa lưu lượng thực tế (Qa tại điều kiện T, P thực) và lưu lượng điều kiện chuẩn (Qn tại 0°C, 101,325 kPa — theo QCVN). Công thức quy đổi:
Qn (Nm³/h) = Qa × [273,15 / (273,15 + T)] × [P / 101325] Trong đó: T = nhiệt độ thực tế (°C) | P = áp suất tuyệt đối thực tế (Pa) Qa = lưu lượng thực tế đo được (m³/h)
⚠ QCVN 19:2009/BTNMT và hầu hết các quy chuẩn khí thải Việt Nam quy định nồng độ chất ô nhiễm tối đa tính tại điều kiện chuẩn (0°C, 1 atm) và sau khi hiệu chỉnh hệ số pha loãng Kp. Không quy đổi đúng dẫn đến kết quả tính toán sai lệch lên đến 30–50%.
◈ 2.3. Hệ Số Hiệu Chỉnh Lưu Lượng Theo Yêu Cầu QCVN
QCVN 19:2009/BTNMT quy định hệ số lưu lượng nguồn thải Kp dùng để kiểm soát hiện tượng pha loãng nhân tạo nhằm hạ nồng độ đo được:
C_phát thải = C_đo × Kp Kp = Q_thực / Q_tham chiếu Trong đó Q_tham chiếu được tra cứu theo Bảng 2 — QCVN 19:2009/BTNMT tương ứng loại hình sản xuất.
❚ 3. Tính Toán Hệ Thống Thu Gom Và Vận Chuyển Khí Thải
Hệ thống thu gom — ductwork system — là nền tảng vật lý vận chuyển khí thải từ nguồn phát sinh đến thiết bị xử lý. Thiết kế sai hệ thống này dẫn đến tổn thất áp suất quá mức, rò rỉ khí độc và suy giảm hiệu quả thu gom tại nguồn.
◈ 3.1. Thiết Kế Chụp Hút — Hood Design
Hiệu quả thu gom khí thải phụ thuộc trực tiếp vào thiết kế hệ thống chụp hút (capture hood/enclosure). Nguyên tắc cơ bản:
▸ Vận Tốc Kiểm Soát (Control Velocity / Capture Velocity)
Là vận tốc không khí tối thiểu tại điểm xa nhất của vùng ô nhiễm, đủ để kéo chất ô nhiễm về phía chụp hút chống lại luồng khí nhiễu môi trường. Giá trị tham khảo:
| Đặc Tính Nguồn Thải | Vận Tốc Kiểm Soát (m/s) | Ví Dụ Điển Hình |
| Phát sinh chậm, môi trường tĩnh | 0,25 – 0,50 | Bay hơi dung môi, bốc hơi bề mặt |
| Phát sinh trung bình, môi trường thông thường | 0,50 – 1,00 | Phun sơn buồng kín, hàn tốc độ thấp |
| Phát sinh nhanh, môi trường có luồng khí | 1,00 – 2,50 | Phun cát, mài, nghiền cơ học |
| Phát sinh rất nhanh, động năng cao | 2,50 – 10,0 | Mài đá, khoan tốc độ cao, thổi hơi áp lực |
▸ Lưu Lượng Hút Cần Thiết Qua Chụp Hút
Q_hood (m³/s) = Vc × (10X² + A) Trong đó (áp dụng cho chụp hút dạng hở — Flanged Suction Hood theo Dalla Valle): Vc = vận tốc kiểm soát (m/s) X = khoảng cách từ nguồn đến mặt chụp hút (m) A = diện tích mặt mở chụp hút (m²)
Đối với chụp hút dạng che phủ (enclosing hood), lưu lượng hút = tổng lưu lượng rò qua các khe hở × hệ số an toàn 1,2–1,5.
◈ 3.2. Tính Toán Hệ Thống Đường Ống Dẫn — Ductwork Design
▸ Kích Thước Đường Ống
Đường kính ống dẫn xác định dựa trên vận tốc vận chuyển thiết kế (Transport Velocity) — vận tốc tối thiểu để bụi và giọt lỏng không lắng đọng trong ống:
| Loại Chất Ô Nhiễm | Vận Tốc Vận Chuyển Tối Thiểu (m/s) | Ghi Chú |
| Khí, hơi, mùi | 6 – 10 | Không yêu cầu vận tốc tối thiểu nghiêm ngặt |
| Bụi nhẹ, sợi (ρ < 500 kg/m³) | 10 – 13 | Gỗ, bông, xơ dệt |
| Bụi mịn công nghiệp (ρ = 500–1500 kg/m³) | 13 – 18 | Bụi xi măng, bột nhẹ |
| Bụi nặng, cứng (ρ > 1500 kg/m³) | 18 – 23 | Bụi kim loại, cát, đá |
| Bụi ướt, giọt lỏng | 20 – 25 | Cần độ nghiêng ống ≥ 15° hoặc dốc thẳng đứng |
D (m) = √[4Q / (π × v)] Trong đó: Q = lưu lượng dòng khí tại điểm đó (m³/s) v = vận tốc thiết kế trong ống (m/s)
▸ Tổn Thất Áp Suất Trong Hệ Thống Đường Ống
Tổng tổn thất áp suất ΔP_total là cơ sở chọn quạt hút/thổi. Gồm hai thành phần:
ΔP_total = ΔP_ma_sát + ΔP_cục_bộ ΔP_ma sát = f × (L/D) × (ρv²/2) [Pa] — công thức Darcy-Weisbach ΔP_cục bộ = ξ × (ρv²/2) [Pa] — qua co, van, T-junction Trong đó: f = hệ số ma sát Darcy (tra theo biểu đồ Moody hoặc tính theo Colebrook) L = chiều dài đoạn ống (m) | D = đường kính trong ống (m) ρ = khối lượng riêng khí (kg/m³) | v = vận tốc (m/s) ξ = hệ số tổn thất cục bộ (tra bảng ASHRAE Fundamentals)
Trong thực tế thiết kế, tổn thất áp suất toàn hệ thống đường ống thường nằm trong khoảng 500–2.000 Pa. Cộng thêm tổn thất áp suất qua thiết bị xử lý (100–3.000 Pa tùy loại), tổng áp lực tĩnh quạt phải đáp ứng điển hình là 1.000–6.000 Pa.
◈ 3.3. Lựa Chọn Quạt Hút — Fan Selection
Quạt là trái tim của hệ thống thu gom và vận chuyển khí thải. Hai thông số đặc trưng cần tính toán:
Công suất trục quạt (kW) = (Q × ΔP_total) / (η_fan × η_motor × 1000) Trong đó: Q = lưu lượng thiết kế (m³/s) ΔP_total = tổng tổn thất áp suất toàn hệ thống (Pa) η_fan = hiệu suất quạt (0,60–0,82 tùy loại quạt hướng trục/ly tâm) η_motor = hiệu suất động cơ điện (0,88–0,95)
Công suất động cơ chọn mua = Công suất tính toán × hệ số dự phòng 1,10–1,25 (theo SMACNA HVAC Systems Duct Design).
⚠ QUAN TRỌNG: Nếu khí thải chứa bụi mài mòn, hơi acid ăn mòn hoặc hợp chất dễ cháy nổ (LEL > 25%), phải chọn loại quạt chuyên dụng: quạt chống ăn mòn (FRP/PP impeller), quạt chống mài mòn (hardened steel), hoặc quạt chống cháy nổ (ATEX-certified) — không được dùng quạt tiêu chuẩn thông thường.
❚ 4. Tính Toán Thiết Bị Xử Lý Bụi
Bụi công nghiệp (Particulate Matter — PM) là một trong những chất ô nhiễm phổ biến nhất cần xử lý trong khí thải nhà máy. Lựa chọn thiết bị lọc bụi phụ thuộc vào kích thước hạt (PSD), tải lượng bụi, đặc tính hóa học và yêu cầu hiệu suất.
◈ 4.1. Thiết Bị Lọc Bụi Túi Vải — Bag Filter House (BFH)
Lọc bụi túi vải là thiết bị lọc bụi khô hiệu quả cao nhất hiện nay, đạt hiệu suất lọc bụi PM₁₀ lên đến 99,5–99,9% và PM₂,₅ đến 99%. Thông số thiết kế cốt lõi:
▸ Diện Tích Lọc Yêu Cầu (Filtering Area)
A_lọc (m²) = Q / v_lọc Trong đó: Q = lưu lượng khí thải đầu vào (m³/phút hoặc m³/h) v_lọc = vận tốc lọc (Air-to-Cloth Ratio — A/C ratio) A/C ratio tiêu chuẩn: • Bụi mịn, dễ kết đám (ví dụ: bụi xi măng, carbon đen): 0,8–1,2 m³/(m².phút) • Bụi thô, dễ tách (ví dụ: bụi gỗ, bột ngũ cốc): 1,5–2,5 m³/(m².phút) • Bụi mài mòn cao hoặc tải lượng lớn: 0,6–1,0 m³/(m².phút)
▸ Số Lượng Túi Lọc
n_túi = A_lọc / (π × d_túi × L_túi) Trong đó: d_túi = đường kính túi (thông dụng: 0,12 m; 0,15 m; 0,20 m) L_túi = chiều dài túi (thông dụng: 2,0 m; 2,5 m; 3,0 m)
▸ Tổn Thất Áp Suất Qua Túi Lọc
ΔP_túi (Pa) = K₁ × v_lọc + K₂ × W × v_lọc Trong đó (công thức thực nghiệm Kozeny-Carman mở rộng): K₁ = hệ số cản vải lọc sạch (Pa·phút/m) — do nhà sản xuất vải cung cấp K₂ = hệ số cản lớp bụi tích tụ (Pa·phút/m·kg) W = tải lượng bụi tích tụ trên vải (kg/m²) ΔP thiết kế thông thường: 800–1.500 Pa (vận hành bình thường); ≤ 2.000 Pa (trước rũ bụi)
◈ 4.2. Thiết Bị Lọc Bụi Tĩnh Điện — Electrostatic Precipitator (ESP)
ESP áp dụng lực tĩnh điện để tách bụi khỏi dòng khí, đặc biệt hiệu quả với bụi mịn (<1 µm) và lưu lượng lớn. Thông số thiết kế theo phương trình Deutsch-Anderson:
η_ESP = 1 − exp(−A_plate × w_drift / Q) Trong đó: η_ESP = hiệu suất lọc bụi (0–1) A_plate = tổng diện tích bản cực thu (m²) w_drift = vận tốc dịch chuyển tĩnh điện trung bình của hạt bụi (m/s) Giá trị điển hình: 0,04–0,20 m/s tùy kích thước hạt và điện trở suất bụi Q = lưu lượng khí thực tế (m³/s) Diện tích bản cực cần thiết: A_plate = −Q × ln(1 − η_yêu cầu) / w_drift
Điện trở suất bụi (Dust Resistivity) là thông số quyết định hiệu quả ESP: giá trị tối ưu 10⁸–10¹¹ Ω·cm. Bụi có điện trở quá thấp (<10⁸ Ω·cm) — như bụi than — bị tái phát tán (back corona), trong khi bụi điện trở quá cao (>10¹¹ Ω·cm) — như bụi xi măng khô — tạo hiện tượng phóng ngược (back ionization), làm giảm mạnh hiệu suất ESP.

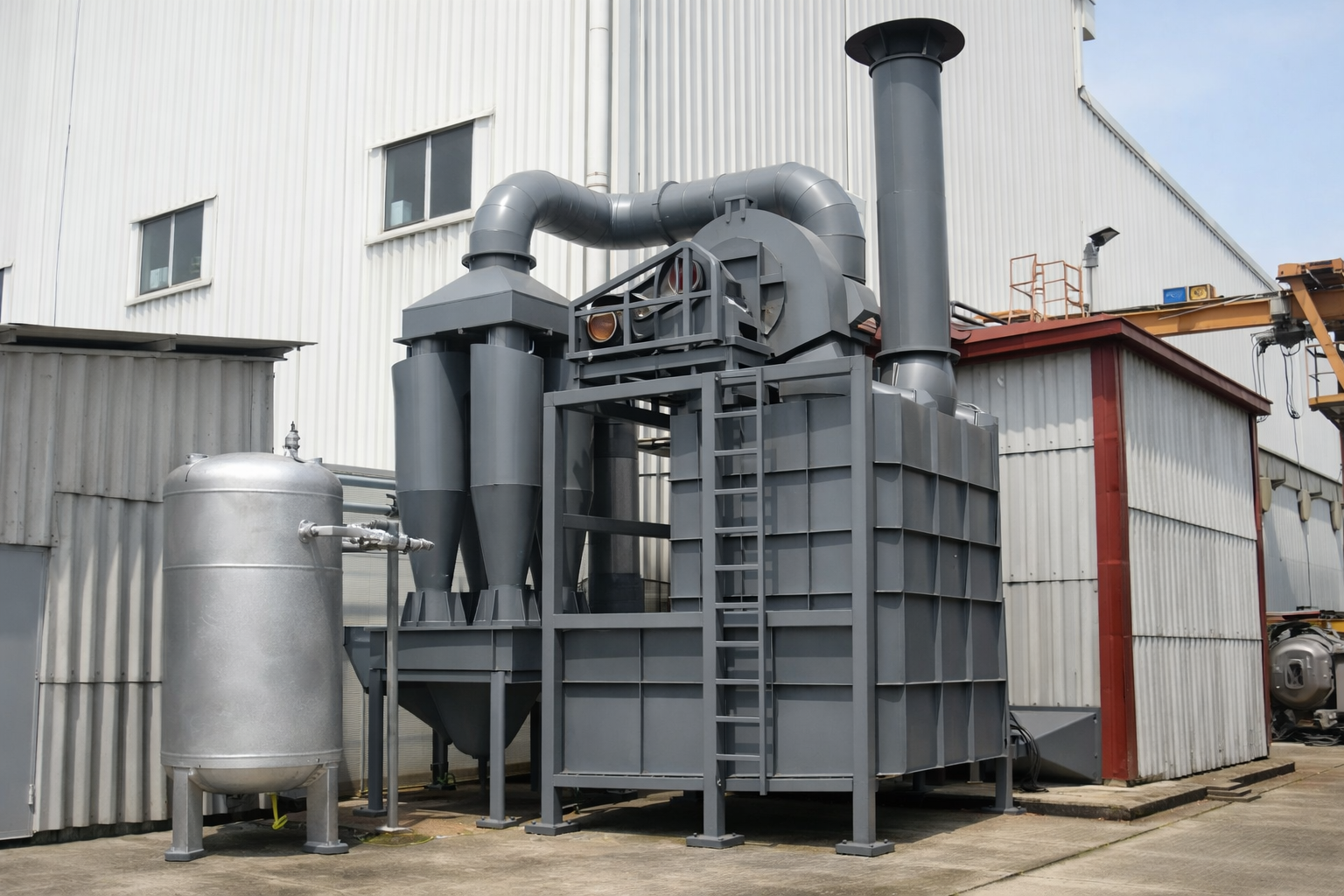

◈ 4.3. Cyclone — Thiết Bị Phân Ly Quán Tính
Cyclone không phải thiết bị lọc bụi chính xác đối với bụi mịn, nhưng là thiết bị tiền xử lý hiệu quả cao cho bụi thô (d₅₀ > 10 µm). Tính toán hiệu suất cyclone theo mô hình Lapple:
d₅₀ (µm) = √[9µB / (π N_e v_i ρ_p)] Trong đó: d₅₀ = kích thước hạt bụi tại đó hiệu suất thu hồi = 50% (cut size) µ = độ nhớt động lực học khí (Pa·s); B = chiều rộng cửa vào cyclone (m) N_e = số vòng xoáy hiệu dụng (thông thường 5–10 vòng) v_i = vận tốc vào cyclone (m/s) — thiết kế 12–20 m/s ρ_p = khối lượng riêng hạt bụi (kg/m³)
Vận tốc vào cyclone tối ưu 15–18 m/s. Tổn thất áp suất qua cyclone điển hình: 500–1.500 Pa.
❚ 5. Tính Toán Thiết Bị Xử Lý Khí Ô Nhiễm Dạng Khí/Hơi

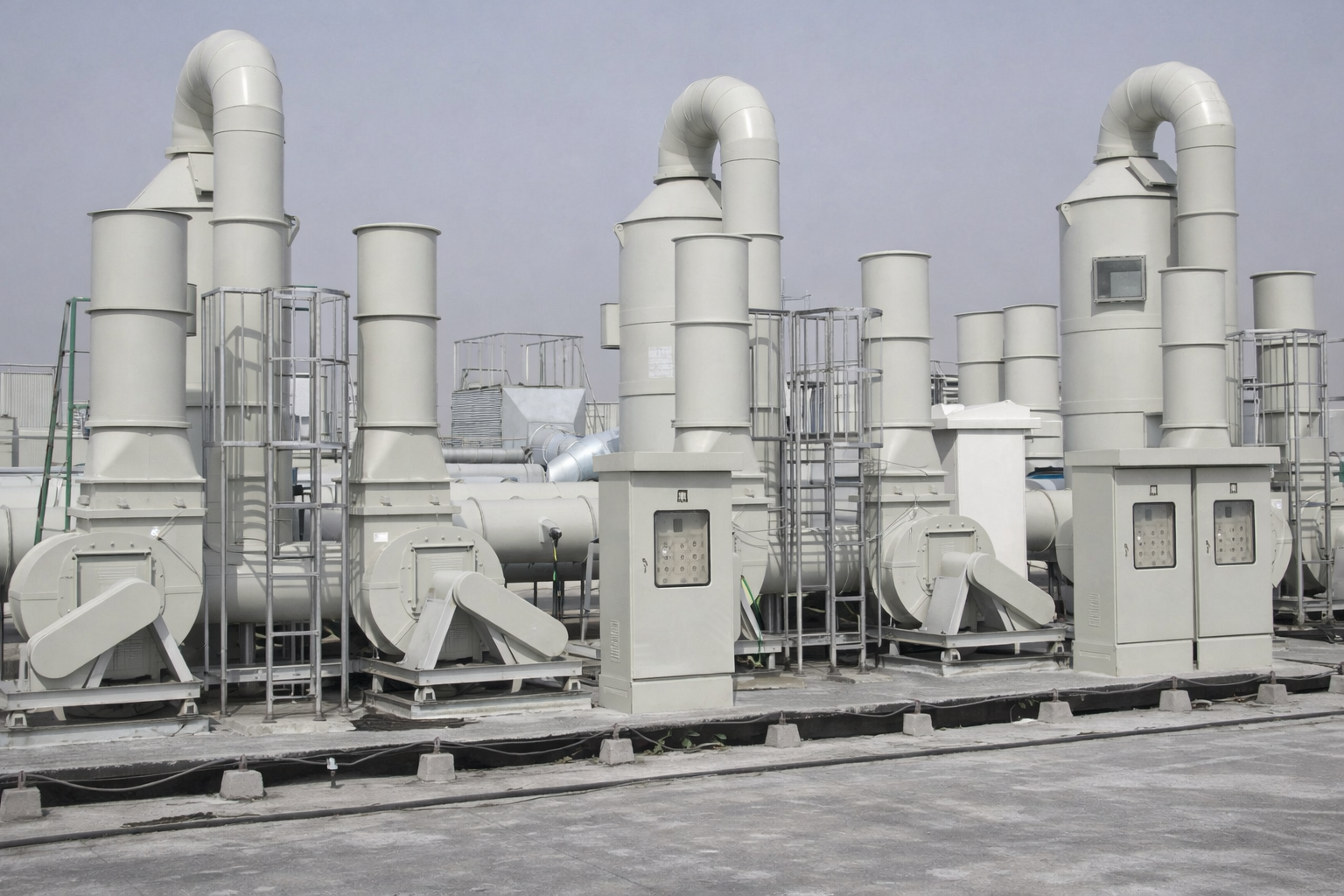

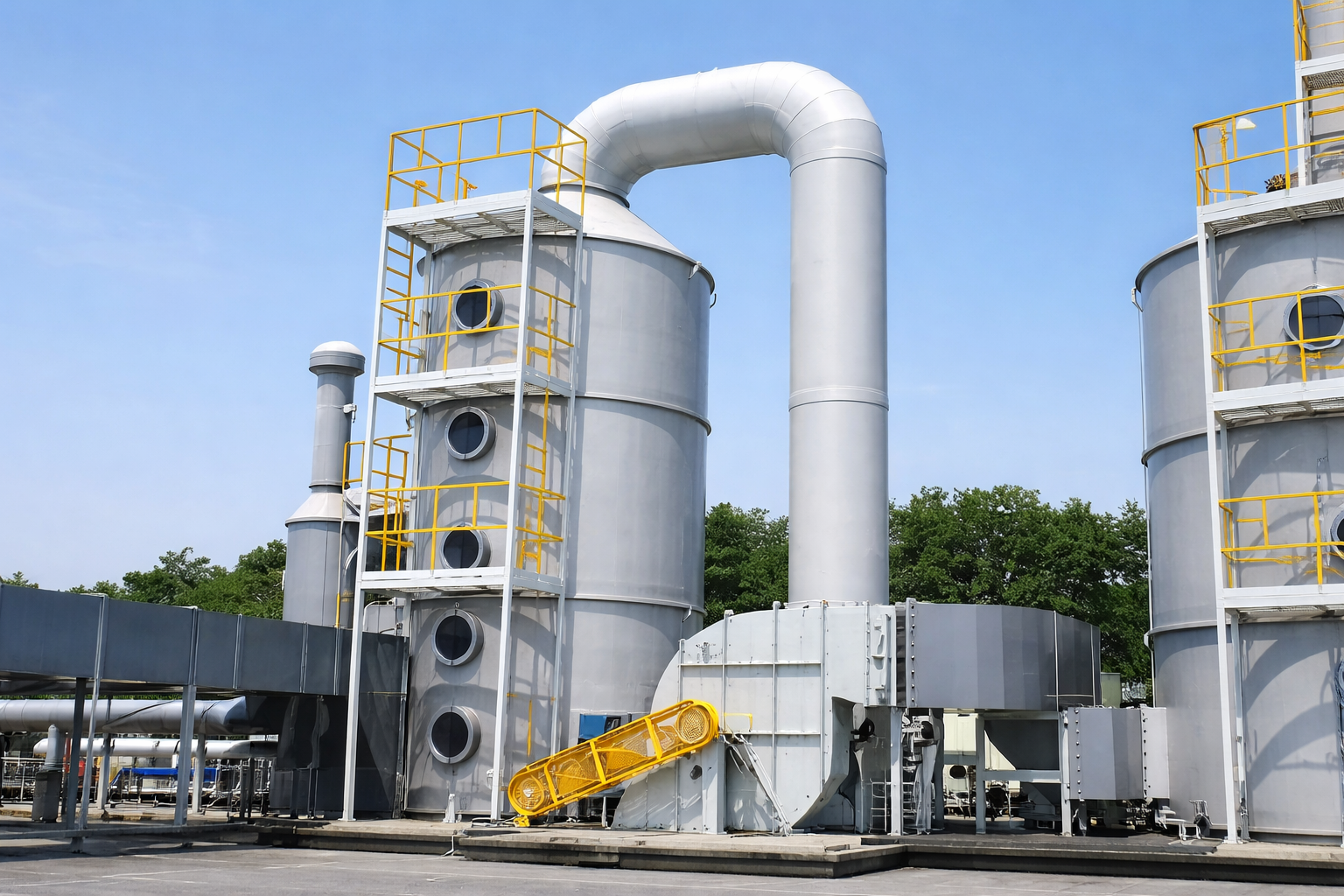

◈ 5.1. Tháp Hấp Thụ Ướt — Wet Scrubber / Absorption Tower
Thiết kế tháp hấp thụ dựa trên lý thuyết truyền khối (Mass Transfer Theory) — định lượng tốc độ dịch chuyển chất ô nhiễm từ pha khí vào pha lỏng qua bề mặt tiếp xúc.
▸ Số Đơn Vị Truyền Khối (NTU — Number of Transfer Units)
NTU_OG = ∫[y₁ → y₂] dy / (y − y*) Xấp xỉ tuyến tính (Log Mean Driving Force Method): NTU_OG ≈ (y₁ − y₂) / Δy_lm Δy_lm = [(y₁ − y₁*) − (y₂ − y₂*)] / ln[(y₁ − y₁*) / (y₂ − y₂*)] Trong đó: y₁, y₂ = nồng độ chất ô nhiễm trong khí vào/ra (mol fraction) y* = nồng độ cân bằng tương ứng với nồng độ trong lỏng (từ đường cân bằng)
▸ Chiều Cao Đơn Vị Truyền Khối (HTU — Height of Transfer Unit)
HTU_OG = G / (K_ya × S) Trong đó: G = lưu lượng mol khí (mol/s) K_ya = hệ số truyền khối tổng quát theo pha khí (mol/m³·s·Pa hoặc mol/m³·s) S = tiết diện ngang tháp (m²) Chiều cao vật liệu đệm cần thiết: Z_đệm (m) = NTU_OG × HTU_OG
▸ Tỷ Lệ Lỏng/Khí (L/G Ratio)
Đây là thông số vận hành quan trọng nhất của tháp hấp thụ. Tỷ lệ L/G tối thiểu xác định theo phương trình cân bằng vật chất và đường cân bằng pha:
(L/G)_thực tế = (1,2 – 1,5) × (L/G)_tối thiểu (L/G)_tối thiểu = (y₁ − y₂) / (x₁* − x₂) Trong đó x₁* = nồng độ lỏng cân bằng với y₁ (đọc từ đường cân bằng) Tỷ lệ L/G điển hình: • Hấp thụ H₂S bằng NaOH: 3–8 L/Nm³ khí • Hấp thụ NH₃ bằng H₂SO₄: 2–5 L/Nm³ khí • Hấp thụ SO₂ bằng NaOH: 4–10 L/Nm³ khí
▸ Đường Kính Tháp
D_tháp (m) = √[4 × G_khí / (π × ρ_khí × v_F × f)] Trong đó: G_khí = lưu lượng khí (kg/s) ρ_khí = khối lượng riêng khí (kg/m³) v_F = vận tốc flooding (m/s) — tra từ biểu đồ Eckert GPDC tương ứng loại đệm f = hệ số vận hành = 0,65–0,75 (vận hành ở 65–75% vận tốc flooding)
◈ 5.2. Tháp Hấp Phụ Than Hoạt Tính — Activated Carbon Adsorption
Thiết kế hệ thống hấp phụ dựa trên thuyết hấp phụ Freundlich/Langmuir và mô hình vùng truyền khối (Mass Transfer Zone — MTZ). Thông số thiết kế cốt lõi:
▸ Thời Gian Lưu Trong Lớp Hấp Phụ (EBRT)
EBRT (Empty Bed Residence Time, giây) = V_bed / Q_khí V_bed = thể tích lớp hấp phụ (m³) Q_khí = lưu lượng khí thực tế (m³/s) EBRT thiết kế theo nồng độ và yêu cầu hiệu suất: • Nồng độ thấp, hiệu suất cao: EBRT = 3–10 giây • Nồng độ trung bình: EBRT = 1–3 giây • Nồng độ cao, sơ xử lý: EBRT = 0,5–1 giây
▸ Chu Kỳ Hấp Phụ Trước Khi Tái Sinh
t_hấp phụ (h) = (WC × M_AC × ρ_AC) / (Q × C_vào × 10⁻⁶) Trong đó: WC = Working Capacity của AC với chất ô nhiễm cụ thể (kg chất/kg AC) Ví dụ: WC của AC tẩm NaOH với H₂S ≈ 0,04–0,10 kg H₂S/kg AC M_AC = khối lượng than hoạt tính trong lớp (kg) ρ_AC = khối lượng riêng đổ đống (bulk density) của AC (kg/m³); điển hình 400–600 kg/m³ Q = lưu lượng khí (m³/h) C_vào = nồng độ chất ô nhiễm đầu vào (mg/Nm³)
◈ 5.3. Hệ Thống Oxy Hóa Nhiệt Tái Sinh — RTO (Regenerative Thermal Oxidizer)
RTO là thiết bị oxy hóa nhiệt hiệu suất cao, thu hồi nhiệt > 95% qua buồng tích nhiệt gốm (ceramic heat exchange media), đặc biệt phù hợp xử lý VOCs nồng độ cao và liên tục.
▸ Nhiệt Độ Buồng Đốt
VOCs cần được đốt cháy hoàn toàn (Destruction and Removal Efficiency — DRE ≥ 99%): nhiệt độ buồng đốt 760–820°C với thời gian lưu ≥ 1 giây. Một số VOCs khó xử lý (halogenated, aromatic) cần 900–1.100°C.
▸ Cân Bằng Nhiệt RTO
Q_đốt (kW) = Q_khí × ρ_khí × Cp_khí × (T_đốt − T_vào) / η_thu hồi Trong đó: Q_khí = lưu lượng thể tích khí thải (m³/s) ρ_khí × Cp_khí = nhiệt dung riêng thể tích khí (kJ/m³·K); điển hình 1,1–1,3 kJ/m³·K T_đốt = nhiệt độ buồng đốt (°C) | T_vào = nhiệt độ khí đầu vào (°C) η_thu hồi = hiệu suất thu hồi nhiệt RTO (0,90–0,97) Nếu Q_đốt < 0: hệ thống tự duy trì nhiệt (auto-thermal), nồng độ VOCs tự duy trì điển hình ≥ 2,5–4 g/Nm³ (tùy loại VOCs).
❚ 6. Thiết Kế Ống Khói Phát Tán Và Mô Hình Lan Truyền
Ống khói không chỉ là đường dẫn cuối cùng thải khí ra môi trường mà còn là công trình kỹ thuật được tính toán để đảm bảo phát tán hiệu quả, giảm thiểu nồng độ chất ô nhiễm tại mặt đất xuống dưới ngưỡng tiêu chuẩn QCVN 05:2023/BTNMT về chất lượng không khí xung quanh.
◈ 6.1. Chiều Cao Ống Khói Tối Thiểu
Theo QCVN 19:2009/BTNMT, chiều cao ống khói tối thiểu được quy định theo công thức thực nghiệm Holland hoặc Moses-Carson, nhưng nguyên tắc tối thiểu là:
H_ống khói ≥ 2,5 × H_công trình_cao_nhất_trong_bán kính_250m Và phải đảm bảo nồng độ cực đại tại mặt đất (Cmax) ≤ giới hạn QCVN 05:2023 Độ nâng cao khói (Plume Rise) theo công thức Briggs: ΔH = 1,6 × F^(1/3) × X^(2/3) / u_s (khu vực không ổn định khí quyển) Trong đó: F = thông lượng buoyancy (m⁴/s³) = g × v_s × r² × (T_s − T_a)/T_s X = khoảng cách đến điểm nâng cực đại (m) u_s = vận tốc gió tại đỉnh ống khói (m/s) v_s = vận tốc khí tại miệng ống khói (m/s) — thiết kế 8–15 m/s r = bán kính miệng ống khói (m)
◈ 6.2. Mô Hình Khuếch Tán Gaussian (Gaussian Dispersion Model)
Mô hình khuếch tán Gauss là phương pháp tính toán lan truyền chất ô nhiễm trong khí quyển được chấp nhận rộng rãi nhất, là cơ sở của các phần mềm AERMOD, CALPUFF và SCREEN3 được sử dụng trong ĐTM tại Việt Nam:
C(x,y,z) = [Q / (2π σ_y σ_z u)] × exp(−y²/2σ_y²) × {exp[−(z−H)²/2σ_z²] + exp[−(z+H)²/2σ_z²]} Tại mặt đất (z = 0), trục tâm (y = 0), nồng độ cực đại: C_max (µg/m³) = Q / (π σ_y σ_z u × e) [tại x = x_max] Trong đó: Q = tải lượng phát thải (µg/s) σ_y, σ_z = hệ số khuếch tán ngang và đứng (m) — hàm của x và cấp ổn định Pasquill u = vận tốc gió tại độ cao H_hiệu dụng (m/s) H = chiều cao hiệu dụng ống khói = H_vật lý + ΔH (m)
✔ Tiêu chuẩn kiểm tra: C_max tính toán phải ≤ 70% giá trị giới hạn QCVN 05:2023 để có biên dự phòng an toàn. Nếu không đạt, tăng chiều cao ống khói, tăng vận tốc khí ra miệng ống, hoặc giảm tải lượng phát thải bằng cách nâng hiệu suất thiết bị xử lý.
❚ 7. Hệ Thống Tiêu Chuẩn QCVN Khí Thải Tại Việt Nam
Khung pháp lý về kiểm soát khí thải tại Việt Nam được xây dựng trên nền tảng Luật Bảo vệ Môi trường 2020 (Luật số 72/2020/QH14) và các văn bản hướng dẫn thi hành, trong đó hệ thống Quy chuẩn Kỹ thuật Quốc gia (QCVN) là công cụ pháp lý trực tiếp điều chỉnh hoạt động phát thải của doanh nghiệp.
◈ 7.1. Tổng Hợp QCVN Khí Thải Quan Trọng
| QCVN | Năm Ban Hành | Phạm Vi Điều Chỉnh | Thông Số Kiểm Soát Chính |
| QCVN 19:2009/BTNMT | 2009 | Khí thải công nghiệp — các thông số vô cơ | Bụi, SO₂, NO₂, CO, HCl, HF, H₂S, Cl₂ |
| QCVN 20:2009/BTNMT | 2009 | Khí thải công nghiệp — một số chất hữu cơ | Toluen, Xylen, Acetone, Methylethylketone, Styren… |
| QCVN 21:2009/BTNMT | 2009 | Khí thải công nghiệp sản xuất phân bón hóa học | NH₃, HF, H₂SO₄ mù, Bụi fluoride |
| QCVN 22:2009/BTNMT | 2009 | Khí thải công nghiệp nhiệt điện | Bụi, SO₂, NOx — phân theo công suất và loại nhiên liệu |
| QCVN 23:2009/BTNMT | 2009 | Khí thải lò đốt chất thải rắn sinh hoạt | Bụi, CO, SOx, NOx, HCl, HF, Dioxin/Furan, Kim loại nặng |
| QCVN 30:2012/BTNMT | 2012 | Khí thải lò đốt chất thải công nghiệp | Dioxin/Furan, PCBs, kim loại nặng, HCl, HF |
| QCVN 51:2013/BTNMT | 2013 | Khí thải công nghiệp sản xuất thép | Bụi, CO, SO₂, NOx, H₂S, Pb, Cd, Hg |
| QCVN 60-MT:2015/BTNMT | 2015 | Khí thải lò đốt chất thải nguy hại | Dioxin/Furan ≤ 0,1 ng TEQ/Nm³, kim loại nặng |
| QCVN 79:2014/BTNMT | 2014 | Khí thải lò nung xi măng | Bụi, SO₂, NOx, CO, HF, Hg |
| QCVN 05:2023/BTNMT | 2023 | Chất lượng không khí xung quanh | PM₂,₅; PM₁₀; SO₂; NO₂; CO; O₃; Pb — giới hạn tại mặt đất |
◈ 7.2. Cách Đọc Và Áp Dụng QCVN 19:2009/BTNMT
QCVN 19:2009/BTNMT phân biệt hai cột giới hạn tùy theo thời điểm đầu tư và đặc thù nguồn thải:
- Cột A: Áp dụng cho cơ sở sản xuất xây dựng mới hoặc thay thế thiết bị sau ngày 16/01/2007. Tiêu chuẩn nghiêm ngặt hơn.
- Cột B: Áp dụng cho cơ sở sản xuất đang hoạt động trước ngày 16/01/2007. Giới hạn nới lỏng hơn, nhưng theo lộ trình phải đáp ứng Cột A.
Nồng độ giới hạn được hiệu chỉnh theo hệ số Kp (lưu lượng dòng thải) và Kv (vùng địa lý — đô thị, công nghiệp, nông thôn). Công thức áp dụng:
C_phép = C_bảng × Kp × Kv Kp = tra Bảng 2 QCVN 19 theo tổng lưu lượng dòng thải (Nm³/h) Kv = tra Bảng 3 QCVN 19 theo loại hình khu vực: Kv = 0,6 (đô thị mật độ cao) → 1,4 (nông thôn, rừng núi)
⚠ Không áp dụng hệ số Kp × Kv cho các thông số: Dioxin/Furan, kim loại nặng (Hg, Cd, Pb), các hợp chất hữu cơ độc hại nhóm POP. Các thông số này áp dụng giới hạn tuyệt đối không hiệu chỉnh.
◈ 7.3. Chương Trình Quan Trắc Khí Thải Định Kỳ
Theo Thông tư 10/2021/TT-BTNMT, các cơ sở sản xuất có nguồn thải khí lớn (lưu lượng > 1.000 Nm³/h hoặc tải lượng > ngưỡng quy định) phải thực hiện:
- Lắp đặt hệ thống quan trắc phát thải tự động liên tục (CEMS) và truyền dữ liệu trực tiếp đến Sở TNMT và Bộ TNMT.
- Đo kiểm định kỳ ít nhất 2 lần/năm bởi đơn vị quan trắc được cấp phép (được chứng nhận VILAS hoặc tương đương).
- Báo cáo kết quả quan trắc định kỳ gửi cơ quan quản lý theo quy định trong Giấy phép môi trường.
❚ 8. Quy Trình Tính Toán Tổng Hợp — Checklist Theo Bước
Dưới đây là checklist quy trình tính toán thiết kế hệ thống xử lý khí thải hoàn chỉnh, theo trình tự logic từ khảo sát đến nghiệm thu, được áp dụng trong thực tiễn kỹ thuật tại Việt Nam và các nước có tiêu chuẩn tương đương:
| Bước | Nội Dung Thực Hiện | Kết Quả Đầu Ra | Tiêu Chuẩn Tham Chiếu |
| 1 | Khảo sát và đặc trưng hóa nguồn thải (đo lưu lượng, nồng độ, T, P, RH, PSD) | Bộ số liệu nguồn thải đã kiểm chứng | EPA Method 1–29; TCVN ISO 9096 |
| 2 | Tính tải lượng ô nhiễm và quy đổi về điều kiện chuẩn | L (kg/h), Qn (Nm³/h), C (mg/Nm³) | QCVN 19:2009 — Phụ lục A |
| 3 | Xác định mục tiêu xử lý — hiệu suất và nồng độ đầu ra theo QCVN | η_yêu cầu (%), C_ra_max (mg/Nm³) | QCVN 19, 20, 22… tương ứng ngành |
| 4 | Sàng lọc và lựa chọn công nghệ xử lý (technology screening) | Sơ đồ công nghệ (Process Flow Diagram) | EPA APTI Course 415; EU BAT BREF |
| 5 | Thiết kế và kích thước hóa thiết bị chính (sizing) | Bản vẽ sơ bộ, thông số kỹ thuật chính | DVS, EN, ASHRAE, SMACNA (tùy thiết bị) |
| 6 | Thiết kế hệ thống thu gom và đường ống (ductwork) | Bản vẽ layout, bảng kết quả ΔP | SMACNA HVAC Systems Duct Design |
| 7 | Tính toán và chọn quạt, bơm dung dịch | Thông số kỹ thuật quạt/bơm, công suất | HI Pump Standards; AMCA 210 |
| 8 | Thiết kế ống khói và mô hình lan truyền | Chiều cao ống khói, C_max tại mặt đất | QCVN 19:2009; AERMOD User Guide |
| 9 | Dự toán chi phí CAPEX và OPEX | Bảng chi phí đầu tư và vận hành | AACE International; RS Means |
| 10 | Lập hồ sơ thiết kế và trình cơ quan thẩm định | Hồ sơ thiết kế kỹ thuật đã được phê duyệt | Nghị định 08/2022; TT 02/2022/BTNMT |
| 11 | Thi công, lắp đặt và vận hành thử (commissioning) | Biên bản vận hành thử, số liệu vận hành | Hồ sơ thiết kế được duyệt |
| 12 | Đo kiểm nghiệm thu — xác nhận tuân thủ QCVN | Báo cáo quan trắc đạt tiêu chuẩn | TCVN ISO/IEC 17025; VILAS |
❚ 9. Phần Mềm Hỗ Trợ Tính Toán Hệ Thống Xử Lý Khí Thải
Việc ứng dụng phần mềm kỹ thuật chuyên dụng giúp nâng cao độ chính xác, rút ngắn thời gian thiết kế và chuẩn hóa hồ sơ kỹ thuật. Dưới đây là các công cụ được sử dụng phổ biến trong thực tiễn thiết kế hệ thống kiểm soát ô nhiễm không khí:
| Phần Mềm | Nhà Phát Triển | Chức Năng Chính | Phạm Vi Ứng Dụng |
| AERMOD | US EPA | Mô hình lan truyền khí Gaussian — phân tích nồng độ tại mặt đất | Thiết kế ống khói, đánh giá tác động ĐTM |
| CALPUFF | Exponent/EPA | Mô hình lan truyền dạng puff — địa hình phức tạp, xa nguồn | Dự án công nghiệp lớn, khu vực đồi núi |
| SCREEN3 | US EPA | Mô hình sàng lọc nhanh (screening) lan truyền đơn nguồn | Đánh giá nhanh chiều cao ống khói |
| PHAST | DNV | Mô hình phát tán khí độc, nguy cơ nổ, cháy | Đánh giá rủi ro công nghiệp hóa chất |
| Aspen HYSYS/Plus | Aspen Tech | Mô phỏng quá trình hóa học, cân bằng vật chất và năng lượng | Thiết kế tháp hấp thụ, RTO, đốt nhiệt |
| ProMax | Bryan Research | Mô phỏng xử lý khí — sweetening, dehydration | Nhà máy lọc dầu, chế biến khí thiên nhiên |
| ANSYS Fluent / CFD | ANSYS Inc. | Mô phỏng dòng chảy 3D (CFD) trong thiết bị | Tối ưu hóa thiết bị ESP, cyclone, scrubber |
| AutoCAD / SolidWorks | Autodesk / Dassault | Thiết kế kết cấu cơ khí thiết bị và ductwork | Bản vẽ kỹ thuật thi công |
❚ 10. Sai Lầm Phổ Biến Trong Tính Toán Và Thiết Kế
Thực tiễn tư vấn và thẩm định hệ thống xử lý khí thải tại Việt Nam cho thấy một số sai lầm kỹ thuật tái diễn phổ biến, dẫn đến hiệu quả vận hành kém hoặc vi phạm tiêu chuẩn ngay sau khi đưa vào sử dụng:
- Dùng lưu lượng thực tế (m³/h) thay vì lưu lượng điều kiện chuẩn (Nm³/h) khi đối chiếu với QCVN — dẫn đến đánh giá sai lệch mức độ tuân thủ, có thể chênh lệch 20–40% tùy điều kiện nhiệt độ.
- Không kiểm tra hóa học tương thích: chọn vật liệu ống, van, thiết bị không chịu được hóa chất trong dòng khí, dẫn đến ăn mòn, rò rỉ sau 6–12 tháng vận hành.
- Bỏ qua tổn thất áp suất hệ thống thu gom: tính tổn thất thiết bị xử lý nhưng quên tổn thất đường ống → quạt chọn thiếu công suất, lưu lượng thực tế hút được thấp hơn thiết kế.
- Tính toán dựa trên điều kiện vận hành trung bình, bỏ qua điều kiện đỉnh tải (peak load) và trạng thái khởi động/dừng máy — vốn thường tạo tải lượng ô nhiễm cao hơn 2–5 lần điều kiện bình thường.
- Không phân tích biến động theo chu kỳ sản xuất: nồng độ và lưu lượng khí thải có thể thay đổi lớn theo ca làm việc, mùa vụ hay đợt sản xuất — dẫn đến thiết kế không phù hợp với thực tế vận hành.
- Thiếu hệ thống bypass và thiết bị dự phòng: khi bảo trì hệ thống xử lý, nhà máy phải dừng sản xuất hoặc thải trực tiếp — vi phạm môi trường nghiêm trọng.
- Không tính đến tương tác hóa học giữa các chất ô nhiễm: ví dụ H₂S và Cl₂ cùng hiện diện trong tháp kiềm tạo phản ứng phức tạp làm giảm hiệu quả và có thể gây mất an toàn.
❚ 11. Kết Luận
Tính toán hệ thống xử lý khí thải nhà máy là một quy trình kỹ thuật đòi hỏi hiểu biết liên ngành sâu rộng — từ kỹ thuật hóa học, cơ học lưu chất, truyền nhiệt và truyền khối đến khí tượng học ứng dụng và pháp luật môi trường. Không có một công thức hay tiêu chuẩn đơn lẻ nào đủ để giải quyết toàn bộ bài toán — mỗi dự án đều có đặc thù riêng đòi hỏi phương pháp tiếp cận kỹ thuật cụ thể và nghiêm túc.
Nguyên tắc xuyên suốt trong mọi tính toán là: dữ liệu thực đo — thiết kế bảo thủ — kiểm chứng sau vận hành. Đầu tư đúng mức vào giai đoạn tính toán thiết kế kỹ thuật sẽ tiết kiệm nhiều lần chi phí cải tạo và khắc phục sự cố trong suốt vòng đời 15–20 năm của hệ thống.
Đối với các dự án công nghiệp có quy mô lớn hoặc nguồn thải đặc thù phức tạp, việc thuê tư vấn kỹ thuật môi trường chuyên nghiệp với kinh nghiệm thực tiễn, trang bị đầy đủ thiết bị đo kiểm và phần mềm mô hình hóa là khoản đầu tư thiết yếu — không phải chi phí tùy chọn.
