Trong thập kỷ đầu thế kỷ 21, bồn bể nhựa PP tại các nhà máy công nghiệp Việt Nam phần lớn được mua, lắp đặt và vận hành như những thiết bị đơn lẻ riêng rẽ — mỗi bồn chứa một loại hóa chất, không kết nối với nhau, không có dữ liệu giám sát, không có quy trình quản lý vòng đời. Người vận hành biết bồn nào chứa NaOH và bồn nào chứa HCl — nhưng không biết OIT của từng bồn còn bao nhiêu phút, không biết chiều dày thành bồn đã giảm bao nhiêu phần trăm.
Năm 2024 — bức tranh đang thay đổi. Các nhà máy công nghiệp tiên tiến tại Việt Nam và khu vực ASEAN đang tiếp cận bồn bể PP theo tư duy hệ thống tích hợp: nhiều bồn PP kết nối với nhau qua đường ống PP-H, được điều khiển bằng van tự động, giám sát bởi cảm biến số kết nối SCADA, với dữ liệu OIT và chiều dày thành bồn được theo dõi theo thời gian thực và tự động cảnh báo khi tiếp cận ngưỡng nguy hiểm. Đây không còn là thiết bị — đây là hệ thống PP tích hợp (Integrated PP System).
Bài viết này là bức tranh toàn cảnh về hệ thống bồn bể nhựa PP trong công nghiệp hiện đại: từ kiến trúc hệ thống, nguyên lý thiết kế tích hợp, xu hướng số hóa và IIoT, đến góc nhìn bền vững và tương lai của hệ thống PP trong kỷ nguyên Công nghiệp 4.0. Đây không phải bài viết về một bồn PP đơn lẻ — mà về cách những bồn PP riêng lẻ trở thành một hệ thống thông minh, tin cậy và hiệu quả.
1. Từ Bồn Đơn Lẻ Đến Hệ Thống Tích Hợp — Sự Tiến Hóa Trong Tư Duy Thiết Kế

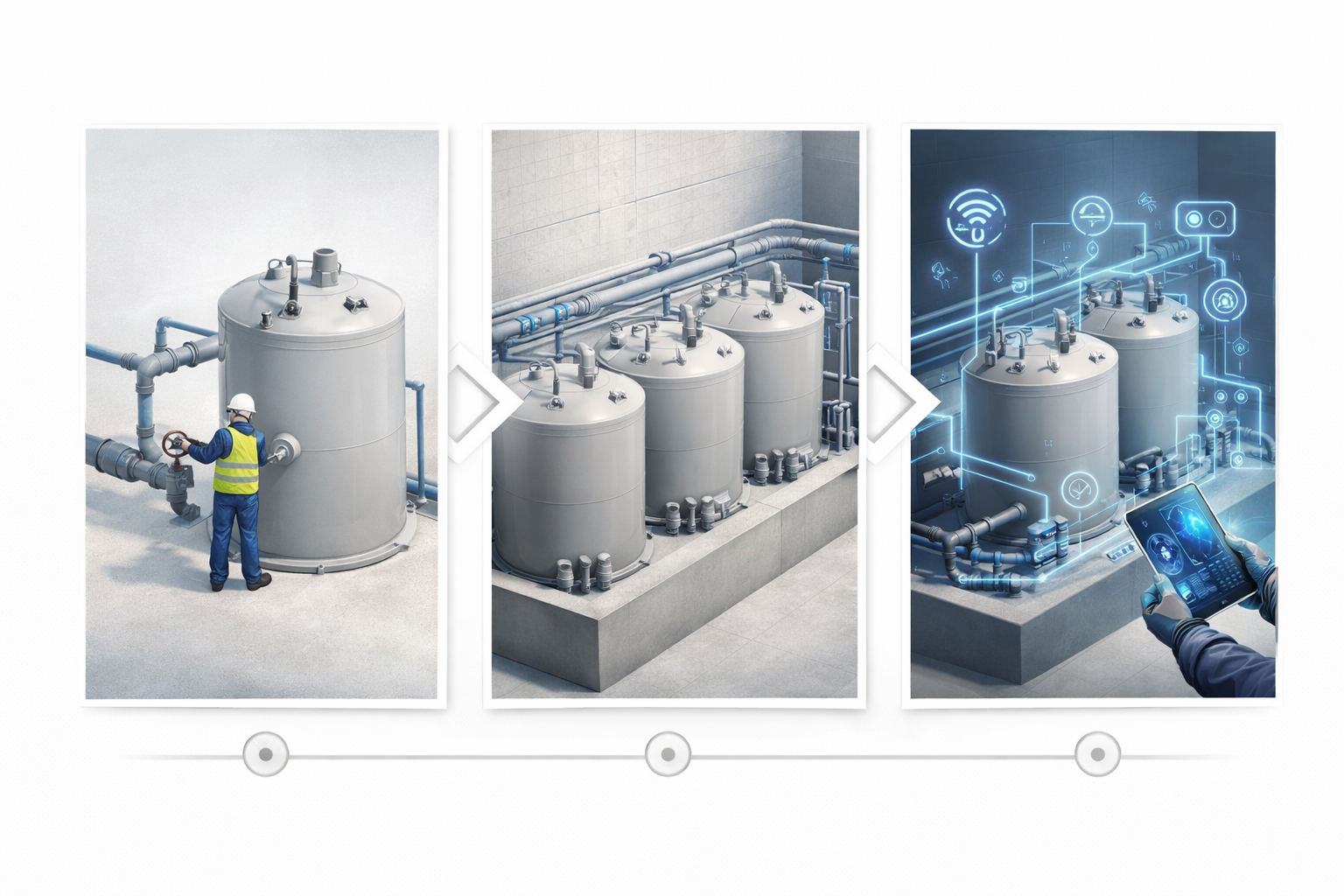

1.1. Ba thế hệ thiết kế hệ thống bồn PP trong công nghiệp
Hiểu sự tiến hóa qua ba thế hệ giúp kỹ sư nhận biết hệ thống của mình đang ở giai đoạn nào và cần nâng cấp theo hướng nào:
Thế hệ 1 — Bồn PP đơn lẻ (1990–2010):
Đặc trưng: Mỗi bồn được thiết kế và mua sắm độc lập, không có ngôn ngữ kỹ thuật thống nhất. Kết nối với ống thép sơn epoxy hoặc ống nhựa PVC không chuyên. Không có thiết kế thể tích dự phòng hay phân tích tải trọng cục bộ. Vận hành thuần thủ công — nhân viên đọc mực bằng mắt, bơm bằng tay.
Hạn chế chính: Không có tính toàn vẹn hệ thống. Một bồn hỏng có thể không ảnh hưởng ngay đến bồn kế cạnh — nhưng hóa chất tràn ra từ một bồn hỏng có thể ảnh hưởng toàn bộ khu vực và không có cơ chế ngăn chặn tự động.
Thế hệ 2 — Hệ thống PP có kết hoạch (2010–2020):
Đặc trưng: Các bồn PP được thiết kế theo nhóm chức năng — nhóm bồn chứa acid, nhóm bồn kiềm, nhóm bồn XLNT. Kết nối bằng ống PP-H cùng tiêu chuẩn. Bắt đầu có secondary containment (vùng chứa thứ cấp). Thiết kế nozzle và phụ kiện theo yêu cầu cụ thể. Xuất hiện hệ thống đo mức tự động và van điện tự động trên một số bồn quan trọng.
Hạn chế chính: Còn thiếu dữ liệu thời gian thực và chưa tích hợp cảm biến tình trạng vật liệu (OIT, chiều dày). Vận hành vẫn phụ thuộc nhiều vào kinh nghiệm người vận hành.
Thế hệ 3 — Hệ thống PP thông minh tích hợp (2020 đến nay):
Đặc trưng: Kiến trúc hệ thống hoàn chỉnh với tư duy toàn vẹn tài sản (Asset Integrity Management). Mọi thành phần — bồn PP, ống PP, van, bơm, cảm biến — được thiết kế như một đơn vị tích hợp. SCADA giám sát liên tục mức chất lỏng, nhiệt độ, pH, áp suất, lưu lượng bơm vào/ra. Cảm biến IoT theo dõi rung động bơm và nhiệt độ motor. Dữ liệu OIT và UT từ kiểm tra định kỳ được tích hợp vào cơ sở dữ liệu vận hành. Mô hình RUL (Remaining Useful Life) tự động cập nhật dự báo thời điểm cần bảo trì.
Lợi thế chính: Giảm 80–90% sự cố bất ngờ, tăng tuổi thọ bồn 30–50%, giảm chi phí vận hành 25–40% so với Thế hệ 1.

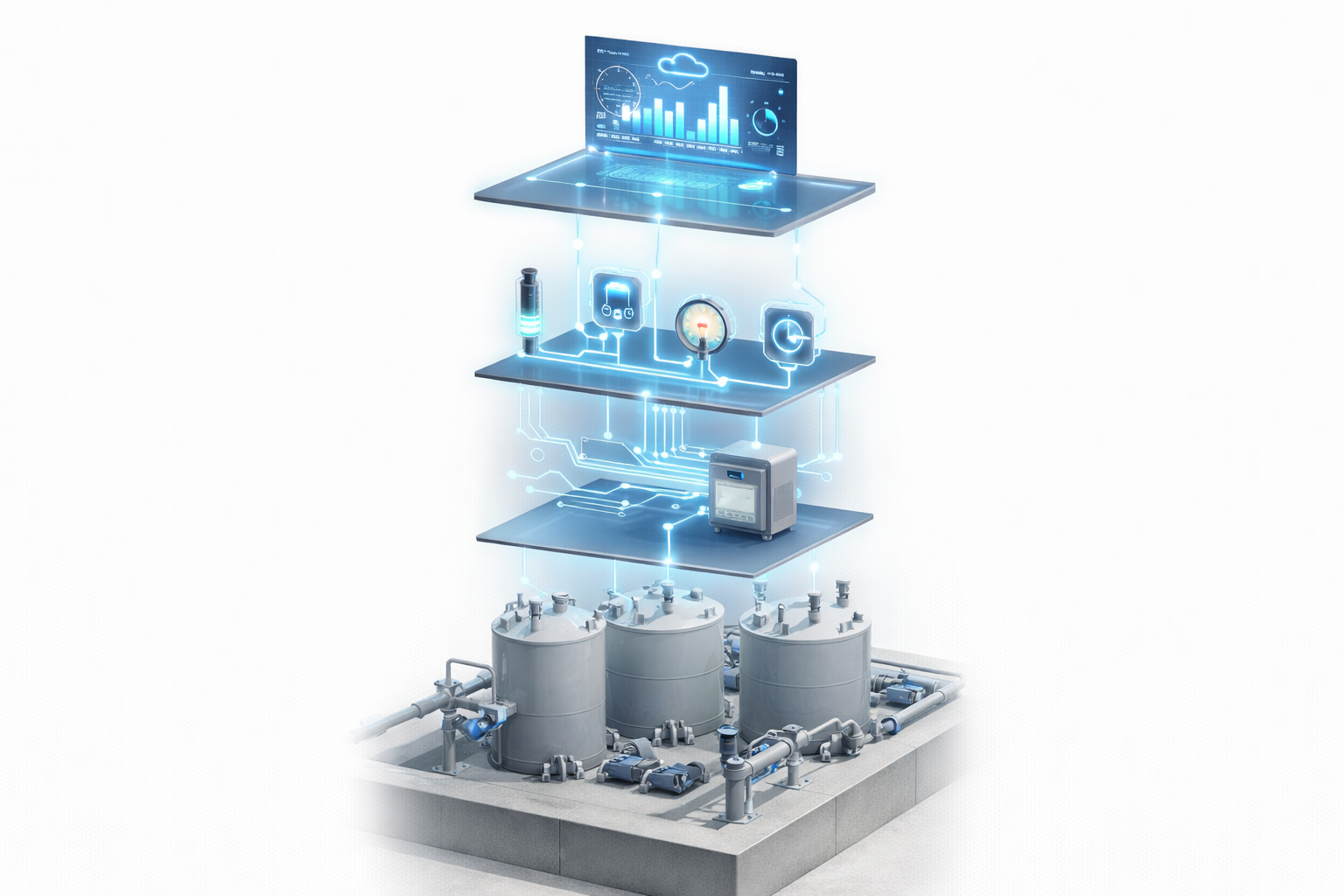

1.2. Khái niệm “Hệ thống PP” — Không chỉ là tập hợp bồn
Hệ thống bồn bể PP (PP Tank System) trong công nghiệp hiện đại được định nghĩa là tập hợp tích hợp gồm:
HỆ THỐNG BỒN BỂ PP TÍCH HỢP — CẤU TRÚC ĐA LỚP
LỚP VẬT LÝ (Physical Layer):
┌─────────────────────────────────────────────────────────┐
│ Bồn PP-H Ống PP-H Phụ kiện PP-H │
│ (storage/ (connecting (flanges, elbows, │
│ process tanks) pipework) tees, valves) │
│ │
│ Bơm hóa chất Secondary Bệ đỡ và │
│ (PP/PVDF/FRP) containment kết cấu đỡ │
└─────────────────────────────────────────────────────────┘
│
LỚP ĐO LƯỜNG (Instrumentation Layer):
┌─────────────────────────────────────────────────────────┐
│ Cảm biến mức Cảm biến pH Cảm biến nhiệt độ │
│ (level sensor) (pH sensor) (temperature) │
│ │
│ Cảm biến lưu lượng Cảm biến áp Cảm biến rung động │
│ (flow meter) (pressure) (vibration) │
└─────────────────────────────────────────────────────────┘
│
LỚP ĐIỀU KHIỂN (Control Layer):
┌─────────────────────────────────────────────────────────┐
│ PLC/DCS Van tự động Bơm định lượng │
│ (controller) (control valves) (dosing pumps) │
│ │
│ Hệ thống SCADA Alarm system Interlock logic │
└─────────────────────────────────────────────────────────┘
│
LỚP DỮ LIỆU VÀ QUẢN LÝ (Data & Management Layer):
┌─────────────────────────────────────────────────────────┐
│ Historian/Database CMMS OIT tracking │
│ (dữ liệu vận hành) (bảo trì) (sức khỏe VL) │
│ │
│ RBI assessment RUL prediction Reporting │
└─────────────────────────────────────────────────────────┘
Triết lý thiết kế hệ thống PP hiện đại: Không thiết kế từng bồn riêng lẻ rồi kết nối lại — mà thiết kế toàn bộ hệ thống như một đơn vị, sau đó phân chia thành các thành phần thực thi. Sự khác biệt này tạo ra kết quả hoàn toàn khác nhau về tính toàn vẹn, an toàn và hiệu quả vận hành.

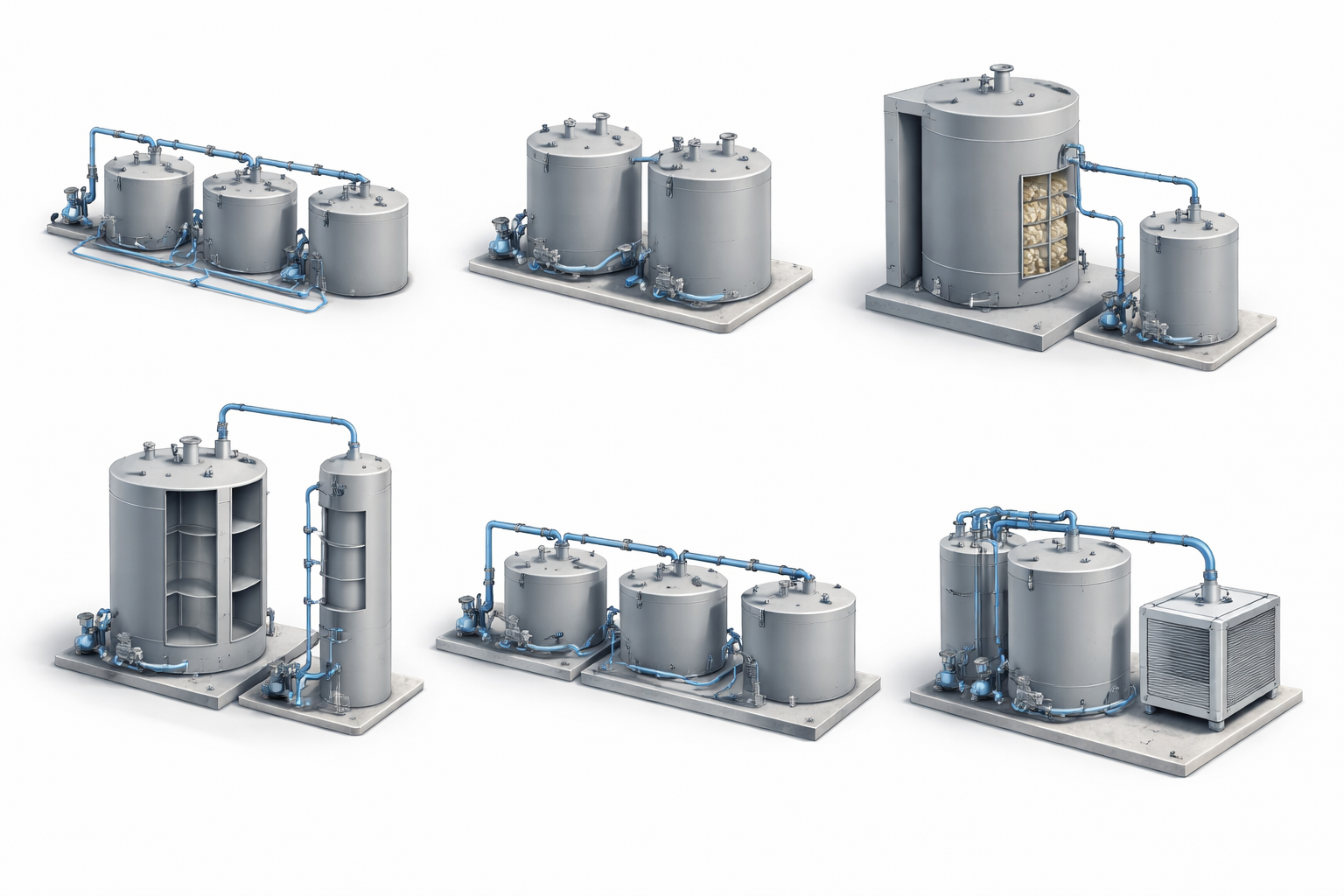

2. Kiến Trúc Hệ Thống PP — Bảy Cấu Hình Phổ Biến Trong Thực Tế
2.1. Cấu hình 1 — Hệ thống tuần tự (Sequential System)
Mô tả: Nhiều bồn PP nối tiếp nhau, hóa chất chảy từ bồn này sang bồn tiếp theo theo một trình tự cố định. Điển hình trong hệ thống XLNT hóa lý.
Nước thải → [Bồn điều hòa] → [Bể trung hòa] → [Bể keo tụ] → [Bể tạo bông] → Ra
PP-H 50m³ PP-H 5m³ PP-H 2m³ PP-H 3m³+2m³
Đặc điểm thiết kế: Thể tích từng bồn được tính toán theo HRT (Hydraulic Retention Time) yêu cầu cho từng công đoạn phản ứng. Nếu bồn đầu (điều hòa) không hoạt động → cả hệ thống dừng → thiết kế cần có bypass và bồn dự phòng.
Ứng dụng: XLNT hóa lý, hệ thống xử lý nước cấp, dây chuyền pha chế hóa chất tuần tự.
2.2. Cấu hình 2 — Hệ thống song song dự phòng (N+1 Redundancy System)
Mô tả: Hai hoặc nhiều bồn PP cùng loại vận hành song song, luân phiên hoặc dự phòng lẫn nhau. Bảo đảm uptime liên tục ngay cả khi một bồn cần bảo trì hoặc gặp sự cố.
Bồn A (PP-H 10m³) ─┐
├─→ Điểm dùng (continuous)
Bồn B (PP-H 10m³) ─┘
Khi A đang bảo trì: B vận hành 100%
Khi vận hành bình thường: A và B luân phiên → phân bố đều tải trọng → tuổi thọ đồng đều
Ứng dụng: Hệ thống 24/7 không được dừng (nhà máy sản xuất liên tục), bồn chứa hóa chất quan trọng cho vận hành nhà máy (NaOH cho điều chỉnh pH trong XLNT không dừng).
2.3. Cấu hình 3 — Hệ thống phân cấp (Tiered System / Day Tank System)
Mô tả: Bồn tồn trữ lớn (bulk storage) cấp hóa chất cho bồn ngày (day tank) nhỏ hơn, day tank cấp cho bơm định lượng và điểm sử dụng. Phổ biến trong hệ thống cấp hóa chất công nghiệp.
BỒNG TỒN TRỮ NGOÀI TRỜI BỒNG NGÀY TRONG NHÀ ĐIỂM DÙNG
(PP-H 20.000L, OIT ≥ 35') → (PP-H 2.000L, OIT ≥ 30') → Bơm định lượng PP/PVDF
Nạp theo xe bồn mỗi 2 tuần Nạp từ bồng tồn trữ tự động Cấp hóa chất theo nhu cầu thực
Lưu trữ dài hạn Mức duy trì tự động Kiểm soát liều lượng chính xác
Ưu điểm: Giảm thiểu rủi ro khi nhà cung cấp giao hóa chất chậm; cách ly bồng tồn trữ lớn nguy hiểm khỏi khu vực vận hành; kiểm soát liều lượng chính xác từ bồng ngày thể tích nhỏ.
Áp dụng: Hệ thống cấp NaOH, HCl, FeCl₃ cho trạm XLNT lớn; hệ thống cấp hóa chất cho phân xưởng sản xuất nhiều ca.
2.4. Cấu hình 4 — Hệ thống vòng tuần hoàn (Recirculation Loop System)
Mô tả: Hóa chất tuần hoàn liên tục qua bồn, đường ống và thiết bị xử lý. Phổ biến trong hệ thống tháp hấp thụ khí thải và hệ thống pha chế hóa chất cần khuấy trộn liên tục.
↗ [Tháp hấp thụ PP-H]
[Bồn dung dịch NaOH] → [Bơm tuần hoàn PP-H] → Đỉnh tháp (phân phối lỏng)
↖ Dung dịch đã qua phản ứng từ đáy tháp
Liên tục: NaOH mới bổ sung → Dung dịch cũ xả blowdown → Nồng độ và pH kiểm soát tự động
Đặc điểm thiết kế: Tất cả thiết bị trong vòng tuần hoàn phải cùng vật liệu tương thích (toàn PP-H hoặc PP-H + PVDF cho bơm). Hệ thống tuần hoàn liên tục tạo tải cơ học đều đặn lên bồn và ống — thiết kế mỏi nhiệt (thermal fatigue) quan trọng.
2.5. Cấu hình 5 — Hệ thống đa ngăn (Multi-Compartment System)
Mô tả: Một bồn PP-H lớn được chia thành nhiều ngăn bằng vách ngăn PP-H bên trong, mỗi ngăn chứa hóa chất hoặc thực hiện công đoạn xử lý khác nhau. Tiết kiệm diện tích và đơn giản hóa cấu trúc đỡ.
Ứng dụng điển hình:
- Bể trung hòa 3 ngăn: Ngăn 1 (pH thô), Ngăn 2 (pH tinh), Ngăn 3 (kiểm tra cuối)
- Bồn pha polymer 3 ngăn: Ngăn hòa tan, Ngăn thủy hóa, Ngăn tồn trữ và cấp phát
- Bể mạ điện đôi: Hai bể mạ cùng loại dung dịch trong một bể PP-H lớn, phân cách bằng vách PP-H
Lưu ý thiết kế: Vách ngăn PP-H bên trong bồn chịu áp lực thủy tĩnh từ hai phía với áp lực chênh lệch — tính toán độ dày vách ngăn phải xét đến tình huống một ngăn đầy trong khi ngăn kia rỗng (áp suất chênh lệch lớn nhất).
2.6. Cấu hình 6 — Hệ thống module mở rộng (Modular Expandable System)
Mô tả: Hệ thống được thiết kế để dễ dàng thêm bồn PP mới khi nhu cầu tăng, với đường ống manifold chung và van cách ly từng bồn.
MANIFOLD PP-H (ống góp chung)
│ │ │ │
[BỒN 1] [BỒN 2] [BỒN 3] [SLOT 4 — mở rộng tương lai]
PP-H 5m³ PP-H 5m³ PP-H 5m³ (đã thiết kế van sẵn)
Van A Van B Van C (đã có đầu nối kín chờ)
Lợi thế: Khi nhu cầu tồn trữ tăng 30–50%, chỉ cần thêm bồn vào slot đã thiết kế sẵn — không cần thiết kế lại toàn bộ hệ thống ống, không cần dừng hệ thống hiện tại.
Yêu cầu thiết kế từ đầu: Manifold ống góp phải đủ đường kính cho tổng lưu lượng khi tất cả bồn vận hành đồng thời (kể cả bồn mở rộng tương lai). Van cách ly từng nhánh phải là van PP-H tự động (actuated) để điều khiển từ xa.
2.7. Cấu hình 7 — Hệ thống kết hợp bồn PP và thiết bị xử lý (Integrated Process System)
Mô tả: Bồn PP-H là một phần của hệ thống xử lý phức tạp hơn, tích hợp với thiết bị phi PP (tháp trao đổi nhiệt inox, máy lọc màng, thiết bị tách pha). Đây là xu hướng trong công nghiệp hiện đại — PP không đứng một mình mà tích hợp trong chuỗi thiết bị hỗn hợp.
Nguyên tắc tích hợp: Ranh giới vật liệu (material boundary) phải được xác định rõ tại điểm kết nối giữa PP và vật liệu khác. Giải pháp kết nối dị vật liệu (PP với inox, PP với FRP) phải xử lý bất tương thích hệ số giãn nở nhiệt bằng flexible joint hoặc expansion compensator.
3. Hệ Thống PP Theo Ngành — Kiến Trúc Đặc Thù Của Từng Lĩnh Vực
3.1. Hệ thống PP trong nhà máy mạ điện — Phức tạp và nghiêm ngặt nhất
Nhà máy mạ điện là ngành sử dụng hệ thống bồn bể PP phức tạp và đa dạng nhất. Một nhà máy mạ kẽm-niken quy mô trung bình (100 bể mạ) có thể có 40–80 bồn/bể PP với chức năng khác nhau.
Sơ đồ hệ thống PP điển hình cho nhà máy mạ:
PHÂN HỆ 1 — TIỀN XỬ LÝ:
Bể khử dầu kiềm PP → Bể rửa PP → Bể hoạt hóa HCl PP → Bể rửa PP
(NaOH 60°C) (Nước DI) (HCl 3%, 25°C) (Nước DI)
PHÂN HỆ 2 — MẠ:
Bể mạ kẽm acid PP → Bể rửa PP → Bể thụ động hóa PP → Bể sấy
(ZnSO₄+H₂SO₄) (Nước) (Cr-free)
PHÂN HỆ 3 — XLNT KIM LOẠI NẶNG:
Bồn FeCl₃ PP → Bể điều hòa PP → Bể trung hòa PP → Bể kết tủa PP → Bể lắng
(40%) (50m³) (5m³×2) (8m³) (FRP/BTCT)
PHÂN HỆ 4 — XLNT KHÍ THẢI:
Bồn NaOH PP → Tháp hấp thụ PP → Duct PP → Quạt PP → Ống khói PP
BỒNG HÓA CHẤT GỐC (hỗ trợ tất cả phân hệ):
Bồng NaOH 25% (10.000L) + Bồng HCl 33% (5.000L) + Bồng FeCl₃ 40% (2.000L)
+ Bồng H₂SO₄ 30% (3.000L) + Bồng ZnSO₄ (5.000L) + Bồng NiSO₄ (3.000L)
Đặc điểm kỹ thuật hệ thống PP mạ điện:
Phân hệ tiền xử lý và mạ: Bồn PP-H với OIT phân cấp — bể 60°C (khử dầu kiềm) cần OIT ≥ 50 phút; bể 25°C cần OIT ≥ 25–30 phút. Thiết kế nozzle cho cực anod/catod treo bên trên bể — tải trọng cơ học từ thanh ray phải truyền vào kết cấu thép phía trên, không phải vào thành bể PP.
Phân hệ bồn hóa chất gốc: Bồn ngoài trời cần mái che; bồn FeCl₃ không được có bất kỳ thành phần inox nào trong CCB; bồn NaOH đặc cần gia nhiệt mùa đông nếu đặt tại miền Bắc.
Hệ thống điều khiển tích hợp cho nhà máy mạ: Với nhà máy > 100 bể mạ, SCADA theo dõi tất cả các thông số: nhiệt độ từng bể mạ (quan trọng nhất cho chất lượng mạ), mực dung dịch, pH, nồng độ hóa chất (đo bằng sensor hoặc cân), lưu lượng bơm định lượng. Khi pH bể mạ niken lệch khỏi 3,8–4,2 → cảnh báo → bơm định lượng H₃BO₃ hoặc NaOH tự động điều chỉnh.
3.2. Hệ thống PP trong công nghiệp xử lý nước — Quy mô lớn và tiêu chuẩn nghiêm
Nhà máy nước sinh hoạt, nhà máy xử lý nước thải đô thị và khu công nghiệp là đối tượng sử dụng hệ thống PP quy mô lớn nhất (hàng chục đến hàng trăm m³ bồn bể PP).
Ba phân hệ PP chính trong nhà máy xử lý nước:
Phân hệ hóa chất keo tụ: Bồn tồn trữ PAC hoặc Al₂(SO₄)₃ → Bồn ngày pha loãng → Bơm định lượng PP/PVDF → Điểm đưa vào dòng nước thô. Yêu cầu đặc thù: PAC ăn mòn nhẹ thép và inox ở nồng độ cao → PP-H là lựa chọn tối ưu cho bồn tồn trữ và pha loãng.
Phân hệ hóa chất khử trùng (NaOCl): Đây là phân hệ đòi hỏi OIT cao nhất — NaOCl 5–12% oxy hóa mạnh phụ gia AO trong PP-H. Yêu cầu: PP-H OIT ≥ 55–65 phút cho bồn tồn trữ NaOCl; kiểm tra OIT định kỳ 2 năm/lần; có hệ thống vent thu hồi Cl₂ khi bồn NaOCl đặc có thể phát sinh hơi Cl₂.
Phân hệ điều chỉnh pH (NaOH/H₂SO₄): Bồn tồn trữ → Bồn ngày → Bơm tỷ lệ kiểm soát bởi pH controller. Hệ thống điều khiển pH cascade (vòng điều khiển tầng): pH controller → bơm định lượng → pH feedback → điều chỉnh liên tục trong 0–30 giây.
Xu hướng mới: Nhà máy nước hiện đại kết hợp Online Water Quality Monitoring với hệ thống bồn PP: cảm biến TOC, turbidity, chlorine residual, pH, conductivity được tích hợp trực tiếp vào đường ống PP-H → dữ liệu chất lượng nước thời gian thực → hệ thống tự động điều chỉnh liều lượng hóa chất.
3.3. Hệ thống PP trong ngành bán dẫn và điện tử — Yêu cầu cao nhất thế giới
Nhà máy sản xuất wafer silicon, màn hình OLED, và linh kiện điện tử tiên tiến yêu cầu hệ thống PP ở cấp độ chất lượng cao nhất, với tiêu chí khắt khe nhất về độ tinh khiết.
Tiêu chí đặc thù:
- Bồn PP-H phải là ultra-pure grade — nhả ion kim loại < 0,01 ppb (dưới ngưỡng ICP-MS) vào nước DI tiếp xúc
- Không sử dụng silicon trong quá trình sản xuất bồn (dầu bôi trơn khuôn silicon ảnh hưởng bề mặt wafer)
- Bề mặt nội bồn Ra ≤ 0,3 μm sau khi hàn và đánh bóng
- Tất cả gasket mặt bích phải là PTFE hoặc PTFE-lined (không có EPDM, NBR)
- Hệ thống ống PP-H sau khi lắp đặt phải flushing bằng N₂ trước khi đưa hóa chất vào (tránh oxy hóa bề mặt PP)
Hệ thống kiểm soát chất lượng nước DI trong nhà máy bán dẫn:
Nước nguồn → [Hệ thống RO + DI] → Bồn PP ultra-pure (resistivity ≥ 18,2 MΩ·cm)
→ Phân phối qua vòng tuần hoàn PP-H
→ Online monitoring: resistivity + TOC + particles
→ Hóa chất etching/cleaning (HF, H₂O₂, HCl, NH₄OH)
được cấp từ bồng PP grade dược phẩm (pharma grade)
4. Số Hóa Và IIoT Trong Hệ Thống PP — Cuộc Cách Mạng Đang Diễn Ra
4.1. Bốn lớp số hóa của hệ thống PP hiện đại
Lớp 1 — Cảm biến và đo lường (Sensing Layer):
Hệ thống PP hiện đại trang bị dày đặc cảm biến để thu thập dữ liệu liên tục:
| Thông số | Loại cảm biến | Vật liệu tiếp xúc | Tần suất đo |
|---|---|---|---|
| Mức chất lỏng | Radar, siêu âm, áp suất thủy tĩnh | Không tiếp xúc hoặc PP/PTFE | Mỗi 1–5 giây |
| pH | Điện cực thủy tinh, ISFET | Màng thủy tinh/PTFE | Mỗi 1–10 giây |
| Nhiệt độ | Thermocouple, RTD | Vỏ PP/PTFE | Mỗi 5–30 giây |
| Lưu lượng | Điện từ, siêu âm clamp-on | Lining PP/PTFE (điện từ); không tiếp xúc (siêu âm) | Mỗi 1 giây |
| Áp suất | Pressure transmitter | Màng PTFE/ceramic | Mỗi 1–5 giây |
| Rung động bơm | Accelerometer | Gắn ngoài vỏ bơm | Liên tục |
| Nhiệt độ motor bơm | IR sensor, thermocouple | Không tiếp xúc | Mỗi 30 giây |
| Nồng độ hóa chất | Conductivity, density meter | PP/PTFE | Mỗi 10–60 giây |
Lớp 2 — Truyền thông (Communication Layer):
Dữ liệu từ cảm biến được truyền về trung tâm điều khiển qua:
- Wired (4–20mA, HART, Modbus RTU/TCP): Độ tin cậy cao, phổ biến cho thiết bị cố định
- Wireless (WirelessHART, ISA-100.11a, LoRaWAN): Phù hợp cho cảm biến di động, bổ sung thêm sau khi hệ thống đã lắp đặt
- Industrial Ethernet (PROFINET, EtherNet/IP): Tốc độ cao cho PLC/DCS
Lớp 3 — SCADA và điều khiển (Control Layer):
SCADA (Supervisory Control And Data Acquisition) trong hệ thống PP thực hiện:
Giám sát thời gian thực: Hiển thị P&ID số hóa với giá trị tất cả điểm đo. Màu sắc trạng thái: xanh (bình thường), vàng (cảnh báo), đỏ (alarm).
Điều khiển tự động: pH control loop (PID controller → bơm định lượng NaOH/H₂SO₄); level control (on/off bơm bổ sung hoặc bơm xả); flow balancing (phân phối lưu lượng đồng đều giữa các bồn song song).
Alarm management: Phân cấp alarm (L1 = thông tin; L2 = cảnh báo; L3 = nguy hiểm, yêu cầu can thiệp ngay; L4 = nguy cấp, tự động dừng an toàn). Tránh “alarm flood” — quá nhiều alarm cùng lúc làm người vận hành không xử lý được.
Báo cáo tự động: Xuất báo cáo tiêu thụ hóa chất hàng ngày/tuần/tháng; báo cáo pH trung bình và max/min; báo cáo uptime hệ thống.
Lớp 4 — Phân tích và dự báo (Analytics Layer):
Đây là lớp phân biệt hệ thống PP Thế hệ 3 với Thế hệ 2:
Trend analysis: Phân tích xu hướng dài hạn của các thông số — pH đang dần cao hơn không? Tiêu thụ NaOH đang tăng? Đây có thể là dấu hiệu bơm định lượng suy giảm hoặc thay đổi đặc tính nước thải.
Predictive maintenance: Thuật toán dự đoán hỏng hóc dựa trên xu hướng rung động bơm, nhiệt độ motor, tỷ số flow/power. Khi pattern rung động bắt đầu thay đổi so với baseline → cảnh báo “Bơm A có khả năng hỏng trong 2–4 tuần” → lên kế hoạch bảo trì chủ động trước khi hỏng.
Asset health dashboard: Bảng điều khiển tình trạng sức khỏe toàn bộ hệ thống PP — OIT còn lại của từng bồn, chiều dày thành bồn tại điểm yếu nhất, chu kỳ kiểm tra tiếp theo, dự báo thời điểm cần thay thế.
4.2. Digital Twin cho hệ thống PP — Công nghệ đang được triển khai
Digital Twin (Bản sao số) của hệ thống PP là mô hình số 3D và hành vi của toàn bộ hệ thống, cập nhật liên tục từ dữ liệu sensor thực tế — cho phép:
Mô phỏng “what-if”: Nếu tôi tăng nhiệt độ bể mạ niken từ 60°C lên 65°C → hệ thống tính toán ảnh hưởng đến tốc độ lão hóa OIT của bồn → đưa ra khuyến nghị điều chỉnh tần suất kiểm tra OIT.
Tối ưu hóa vận hành: Với 20 bồn PP-H trong hệ thống, tại thời điểm nào nên vệ sinh bồn nào để cực tiểu hóa gián đoạn sản xuất và cực đại hóa hiệu quả vệ sinh?
Huấn luyện vận hành an toàn: Nhân viên mới có thể luyện tập xử lý các tình huống khẩn cấp (vỡ bồn, tràn hóa chất, bơm hỏng đột ngột) trên Digital Twin mà không rủi ro thực tế.
Thực trạng tại Việt Nam: Digital Twin cho hệ thống PP đang được triển khai tại một số nhà máy FDI lớn (Samsung, LG, Intel Việt Nam). Với doanh nghiệp Việt Nam quy mô vừa và nhỏ, giai đoạn hiện tại phù hợp hơn là triển khai SCADA đầy đủ và predictive maintenance — Digital Twin toàn diện sẽ đến trong 3–7 năm tới khi chi phí công nghệ giảm và năng lực số hóa doanh nghiệp tăng.
5. Tiêu Chuẩn Và Quy Chuẩn Cho Hệ Thống PP — Khung Pháp Lý Và Kỹ Thuật
5.1. Hệ thống tiêu chuẩn kỹ thuật toàn diện
Tiêu chuẩn thiết kế vật liệu và thiết bị:
| Tiêu chuẩn | Cơ quan | Nội dung | Áp dụng cho |
|---|---|---|---|
| ISO 15494:2015 | ISO | Hệ thống ống PP công nghiệp | Ống PP-H kết nối trong hệ thống |
| DVS 2205-2 | DVS (Đức) | Thiết kế bồn PP-H | Mọi bồn PP-H công nghiệp |
| DVS 2207-1 | DVS | Hàn butt fusion PP-H | Mối nối ống và bồn PP-H |
| DVS 2212-1 | DVS | Chứng nhận thợ hàn PP | Kiểm tra năng lực thợ hàn |
| ISO 11357-6 | ISO | Đo OIT bằng DSC | Kiểm tra chất lượng PP-H |
| EN ISO 9712 | CEN | Chứng nhận NDT (UT, DPT) | Kiểm tra không phá hủy bồn PP |
| DIN 8077/8078 | DIN (Đức) | Ống PP-H/PP-R tiêu chuẩn | Thông số ống PP-H |
| ASTM D638/D790/D256 | ASTM (Mỹ) | Kiểm tra cơ tính PP | Kiểm tra vật liệu |
Tiêu chuẩn an toàn hệ thống:
| Tiêu chuẩn | Nội dung |
|---|---|
| IEC 61511 | Safety Instrumented Systems (SIS) cho quá trình công nghiệp hóa chất |
| API 2000 | Vent/blowdown cho bồn chứa hóa chất |
| IEC 61508 | Functional Safety — cơ sở cho SIL classification |
| ATEX Directive (EU) | Thiết bị dùng trong môi trường tiềm năng cháy nổ |
| NFPA 704 | Phân loại nguy hiểm hóa chất và hệ thống chứa |
Quy chuẩn kỹ thuật Việt Nam:
| Quy chuẩn | Cơ quan | Áp dụng |
|---|---|---|
| QCVN 01:2019/BCT | Bộ Công Thương | An toàn trong sản xuất, sử dụng hóa chất nguy hiểm |
| QCVN 40:2011/BTNMT | Bộ TNMT | Nước thải công nghiệp (tiêu chuẩn đầu ra XLNT) |
| QCVN 19:2009/BTNMT | Bộ TNMT | Khí thải công nghiệp |
| Nghị định 44/2016/NĐ-CP | Chính phủ | Kiểm định thiết bị an toàn lao động |
| Nghị định 45/2022/NĐ-CP | Chính phủ | Xử phạt vi phạm môi trường |
| Thông tư 36/2019/TT-BLĐTBXH | Bộ LĐTBXH | Kiểm định thiết bị hóa chất |
5.2. Hệ thống phân cấp an toàn (Safety Layers) trong thiết kế hệ thống PP
Thiết kế hệ thống PP theo nguyên tắc Defense in Depth — nhiều lớp bảo vệ độc lập, mỗi lớp hỏng vẫn còn lớp kế tiếp ngăn chặn hậu quả:
PHÂN CẤP AN TOÀN HỆ THỐNG PP (7 LỚP)
LỚP 1: Thiết kế kỹ thuật đúng (Inherently Safer Design)
→ Chọn đúng PP-H grade; tính chiều dày đúng; thiết kế nozzle gia cường
LỚP 2: Kiểm soát quá trình tự động (BPCS — Basic Process Control System)
→ SCADA điều khiển mức, pH, lưu lượng tự động; cảnh báo operator
LỚP 3: Alarm và khóa liên động mức 1 (Critical Alarms + Interlock Level 1)
→ Khi mức quá cao → tự động đóng van bơm vào; khi pH ngoài giới hạn → alarm
LỚP 4: Khóa liên động an toàn tự động (SIS — Safety Instrumented System)
→ Khi bơm hỏng và mức tiếp tục giảm → tự động chuyển sang bơm dự phòng
LỚP 5: Thiết bị bảo vệ vật lý thụ động (Passive Physical Protection)
→ Secondary containment (bờ chặn hóa chất); mái che chống tia UV
LỚP 6: Phản ứng khẩn cấp người vận hành (Emergency Response)
→ Quy trình ERP; huấn luyện xử lý sự cố hóa chất; PPE đầy đủ
LỚP 7: Giảm nhẹ và khắc phục (Mitigation and Recovery)
→ Hệ thống thu gom hóa chất rò rỉ; quy trình thông báo sự cố môi trường
Phân tích SIL (Safety Integrity Level) cho hệ thống PP hóa chất nguy hiểm:
Theo IEC 61511, các hệ thống PP chứa hóa chất nguy hiểm có thể yêu cầu SIL 1 hoặc SIL 2 cho các vòng khóa liên động quan trọng. Ví dụ: hệ thống bơm acid HF vào bồn chứa — vòng khóa liên động tự động dừng khi mức quá cao cần đạt SIL 2 (xác suất hỏng khi yêu cầu PFD = 10⁻² đến 10⁻³).
6. Vật Liệu PP Trong Tương Lai — Tiến Hóa Của Hệ Thống
6.1. Công nghệ PP-H thế hệ mới — Cải thiện hiệu năng
PP-H metallocene (mPP-H): Sử dụng xúc tác metallocene thay vì Ziegler-Natta truyền thống → phân bố phân tử hẹp hơn (PDI — Polydispersity Index thấp hơn) → cơ tính đồng đều hơn, OIT cao hơn với cùng hàm lượng AO, hàn được ở nhiệt độ thấp hơn (giảm nhiệt độ hàn 5–10°C → ít ảnh hưởng AO tại mối hàn hơn).
PP-H bimodal: Kết hợp hai phân bố phân tử lượng (bimodal MWD) → phần trọng lượng phân tử cao cải thiện chịu creep dài hạn; phần trọng lượng phân tử thấp giúp gia công dễ hơn. Các hãng như Borealis và LyondellBasell đang phát triển PP-H bimodal cho ứng dụng bồn bể công nghiệp dài hạn.
PP-H với hệ thống AO thế hệ mới: Thay vì hệ AO truyền thống (Irganox/Irgafos của BASF), các nhà sản xuất đang phát triển hệ AO polymer-bound (AO gắn vào chuỗi polymer) — không bị khuếch tán ra khỏi PP dưới tác động nhiệt → OIT duy trì cao hơn theo thời gian, đặc biệt trong môi trường nhiệt độ cao.
6.2. Tích hợp cảm biến thông minh trong chính thành bồn PP
Hướng nghiên cứu đang được quan tâm (giai đoạn R&D, chưa thương mại hóa rộng rãi tại Việt Nam):
Smart PP composite với cảm biến phân tán: Vật liệu PP-H tích hợp các hạt nano cảm biến (nanosensor particles) phân tán đều trong thành bồn — thay đổi màu sắc hoặc tín hiệu điện khi OIT giảm dưới ngưỡng, khi có vi nứt hình thành, hoặc khi chiều dày giảm quá mức. Công nghệ này sẽ loại bỏ nhu cầu kiểm tra OIT phòng thí nghiệm định kỳ.
Piezoelectric film (màng áp điện) trong cấu trúc bồn PP: Màng piezoelectric mỏng tích hợp trong thành bồn liên tục phát và nhận sóng âm — tự động đo chiều dày thành bồn và phát hiện vi nứt theo thời gian thực, không cần kỹ thuật viên UT đến đo định kỳ.
6.3. Hệ thống PP tích hợp hydrogen peroxide (Green Oxidizer) — Xu hướng bền vững
Một số ngành công nghiệp (dệt nhuộm, thực phẩm) đang chuyển từ NaOCl (chlorine-based) sang H₂O₂ (hydrogen peroxide) làm chất oxy hóa/tẩy trắng vì H₂O₂ thân thiện môi trường hơn — chỉ tạo ra H₂O và O₂ khi phân hủy. Tuy nhiên, H₂O₂ ở nồng độ > 5–10% đặt ra thách thức với hệ thống PP: tiêu hao OIT nhanh.
Giải pháp hệ thống PP cho H₂O₂: Bồn PP-H OIT ≥ 55 phút + kiểm tra OIT 2 năm/lần + thay bằng PVDF cho bồn tồn trữ H₂O₂ > 15%. Đây là ví dụ về cách hệ thống PP phải thích nghi với xu hướng hóa chất bền vững của ngành.
7. Kinh Tế Học Của Hệ Thống PP — Nhìn Tổng Thể Thay Vì Từng Thành Phần
7.1. Tổng chi phí sở hữu hệ thống (System TCO) — Khác với TCO từng bồn đơn lẻ
Khi đầu tư hệ thống PP tích hợp (Thế hệ 3) so với tập hợp bồn đơn lẻ (Thế hệ 1), chi phí CAPEX cao hơn nhưng OPEX dài hạn thấp hơn đáng kể:
Ví dụ so sánh — Hệ thống cấp và lưu trữ hóa chất cho trạm XLNT 500 m³/ngày:
| Hạng mục | Thế hệ 1 (Đơn lẻ, thủ công) | Thế hệ 3 (Tích hợp, số hóa) |
|---|---|---|
| CAPEX hệ thống bồn PP | 350 triệu | 520 triệu (+49%) |
| Chi phí SCADA và tự động hóa | 0 | 180 triệu |
| CAPEX tổng | 350 triệu | 700 triệu |
| Nhân công vận hành (người/năm) | 2 người × 180 triệu = 360 triệu/năm | 0,5 người × 180 triệu = 90 triệu/năm |
| Chi phí sự cố bồn PP (trung bình) | 3 lần × 80 triệu = 240 triệu/năm | 0,5 lần × 50 triệu = 25 triệu/năm |
| Chi phí bảo trì (proactive vs reactive) | 60 triệu/năm (reactive cao) | 35 triệu/năm (proactive thấp hơn) |
| Tiêu thụ hóa chất dư thừa (thiếu kiểm soát) | +15% so với tối ưu | Tối ưu (0% dư) |
| OPEX tổng/năm | ~720 triệu | ~200 triệu |
| TCO 10 năm | 350 + 7.200 = 7.550 triệu | 700 + 2.000 = 2.700 triệu |
| Tiết kiệm TCO 10 năm | 4.850 triệu (64% thấp hơn) |
Kết luận kinh tế: Dù CAPEX Thế hệ 3 cao hơn 2 lần, TCO 10 năm chỉ bằng 36% so với Thế hệ 1 — nhờ tiết kiệm lớn từ nhân công vận hành, giảm sự cố, và tối ưu tiêu thụ hóa chất.
7.2. Khung phân tích đầu tư cho hệ thống PP — ROI và payback period
Phương pháp tính NPV (Net Present Value) cho hệ thống PP tích hợp:
NPV = Σ(Cash_flow_t / (1+r)^t) – CAPEX_0
Với r = WACC (Weighted Average Cost of Capital) điển hình của doanh nghiệp Việt Nam: 10–15%/năm; Cash_flow_t = tiết kiệm OPEX mỗi năm từ hệ thống tự động hóa.
Ví dụ: CAPEX tăng thêm = 700 – 350 = 350 triệu VNĐ. Tiết kiệm OPEX = 720 – 200 = 520 triệu VNĐ/năm. r = 12%.
NPV (10 năm) = 520 × [(1 – (1+0.12)^(-10))/0.12] – 350 = 520 × 5,65 – 350 = 2.938 – 350 = 2.588 triệu VNĐ
Payback period = 350 / 520 = 0,67 năm ≈ 8 tháng
Với payback period chưa đến 1 năm và NPV dương 2.588 triệu VNĐ trong 10 năm — đây là khoản đầu tư cực kỳ hấp dẫn về mặt tài chính.
8. Bền Vững Và Môi Trường — Hệ Thống PP Trong Kinh Tế Tuần Hoàn
8.1. Dấu chân carbon của hệ thống PP — Thấp hơn nhiều so với vật liệu thay thế
Hệ thống bồn bể PP có dấu chân carbon (carbon footprint) thấp hơn đáng kể so với các hệ thống vật liệu thay thế trong vòng đời 20 năm:
So sánh phát thải CO₂ (GWP — Global Warming Potential) trên kg vật liệu:
| Vật liệu | CO₂ tương đương khi sản xuất (kg CO₂/kg vật liệu) | Chú thích |
|---|---|---|
| PP-H | 2,0–2,5 kg CO₂/kg | Sản xuất từ propylene — dầu mỏ |
| HDPE | 2,5–3,0 | Tương đương PP |
| PVC | 3,5–5,0 | Cao hơn do Cl₂ trong sản xuất |
| Inox 304/316L | 6,5–8,0 | Cao do năng lượng luyện kim |
| PVDF | 10–15 | Cao do quy trình tổng hợp fluoropolymer |
| Thép carbon | 2,5–3,0 | Nhưng cần thay thế sớm hơn trong môi trường ăn mòn |
| FRP/GRP (epoxy) | 4,5–6,0 |
Quan trọng hơn carbon sản xuất — vòng đời toàn hệ thống:
Bồn PP-H 20–25 năm vs bồn thép carbon 8–12 năm cần thay thế → tổng carbon của thép carbon cao hơn 2–3 lần trong 25 năm dù carbon sản xuất ban đầu tương đương.
8.2. Tái chế PP — Vòng đời thứ hai của hệ thống bồn bể
Tái chế cơ học (Mechanical Recycling):
PP-H thuộc nhóm nhựa nhiệt dẻo có thể tái chế bằng nhiệt. Bồn PP-H sau khi hết tuổi thọ (20–25 năm) được nghiền thành hạt → tái sử dụng làm:
- Sản phẩm PP tái chế nồng độ thấp (không tiếp xúc hóa chất nguy hiểm)
- Vật liệu xây dựng (tấm cốt pha, thanh cừ nhựa)
- Sản phẩm tiêu dùng không yêu cầu tính năng cao
Hạn chế tái chế PP từ bồn hóa chất: PP-H từ bồn hóa chất có thể bị nhiễm hóa chất thấm vi mô sau nhiều năm — cần xử lý đặc biệt trước khi tái chế (rửa siêu âm, nhiệt phân tinh chế). Tại Việt Nam, cơ sở hạ tầng tái chế PP công nghiệp còn hạn chế.
Xu hướng PP từ nguồn tái tạo (Bio-based PP):
LyondellBasell và một số nhà sản xuất đã thương mại hóa bio-based PP (bio-PP) — PP sản xuất từ propylene chiết xuất từ sinh khối (đường mía, ngô) thay vì dầu mỏ → carbon footprint thấp hơn 80–100% so với PP truyền thống. Hiện tại, bio-PP có giá thành cao hơn 30–50% nhưng dự kiến sẽ bình thường hóa khi quy mô sản xuất tăng.
9. Xu Hướng Tương Lai — Hệ Thống PP Đến Năm 2035
9.1. Năm xu hướng định hình hệ thống PP công nghiệp
Xu hướng 1 — Autonomous PP System (Hệ thống PP tự chủ):
Hệ thống PP không cần can thiệp con người cho các tác vụ thường ngày. AI/ML phân tích dữ liệu SCADA liên tục → tự động điều chỉnh liều lượng hóa chất, lên lịch bảo trì tối ưu, cảnh báo trước sự cố 72–168 giờ. Người vận hành chuyển từ vai trò “theo dõi và điều chỉnh” sang “giám sát và quyết định chiến lược”.
Xu hướng 2 — Zero-Leak System (Hệ thống không rò rỉ):
Mục tiêu công nghiệp tiên tiến: tỷ lệ rò rỉ từ hệ thống PP = 0 (không có bất kỳ điểm phát thải khuếch tán nào). Đạt được bằng kết hợp: hàn butt fusion toàn bộ (không có mặt bích rò rỉ trong CCB), cảm biến rò rỉ điểm theo thời gian thực, hệ thống containment toàn diện.
Xu hướng 3 — Circular Economy Integration (Tích hợp Kinh tế Tuần hoàn):
Nhà sản xuất bồn PP cung cấp dịch vụ “as-a-service” — sở hữu bồn PP, thu lại khi hết hạn, tái chế và thay mới. Khách hàng trả phí thuê bồn + dịch vụ vận hành. Mô hình này đang xuất hiện ở châu Âu (PP leasing model) và dự kiến đến Việt Nam trong 5–10 năm.
Xu hướng 4 — Modular Plug-and-Play Systems:
Hệ thống PP được thiết kế hoàn toàn theo module chuẩn hóa (ISO container size hoặc module 1m × 2m × 2m) — có thể lắp ráp, di chuyển và tái cấu hình nhanh chóng. Phù hợp cho nhà máy có chu kỳ sản xuất thay đổi, hoặc nhà máy cần mở rộng/thu nhỏ linh hoạt.
Xu hướng 5 — Green Chemistry Compatibility:
Ngành hóa chất toàn cầu đang chuyển dịch sang “green chemistry” — sử dụng hóa chất ít độc hơn, phân hủy sinh học được, từ nguồn tái tạo. Hệ thống PP phải thích nghi với các hóa chất mới này, đặc biệt là các enzyme công nghiệp, biosolvents, và ionic liquids — những chất mà tương thích với PP chưa được kiểm chứng đầy đủ và cần nghiên cứu thêm.
9.2. Lộ trình số hóa hệ thống PP cho doanh nghiệp Việt Nam
Giai đoạn 1 (2024–2026) — Nền tảng số hóa cơ bản:
□ Lắp đặt cảm biến mức (level sensor) tự động cho tất cả bồn PP quan trọng
□ Lắp đặt cảm biến rung động và nhiệt độ cho tất cả bơm hóa chất
□ Kết nối về màn hình HMI (Human Machine Interface) tại chỗ
□ Triển khai hệ thống báo cáo hóa chất tự động (thay sổ tay)
□ Bắt đầu thu thập dữ liệu baseline OIT và UT thickness tất cả bồn PP
Giai đoạn 2 (2026–2028) — SCADA và tự động hóa cơ bản:
□ Triển khai SCADA centralized cho toàn bộ hệ thống bồn PP
□ Tự động hóa vòng điều khiển pH, mức, lưu lượng
□ Alarm management phân cấp L1–L4
□ Predictive maintenance cho bơm (dựa trên rung động trend)
□ Báo cáo tuân thủ tự động (QCVN 40, QCVN 19)
Giai đoạn 3 (2028–2032) — AI/ML và Advanced Analytics:
□ Mô hình predictive maintenance toàn hệ thống (không chỉ bơm)
□ Asset health dashboard với OIT tracking và RUL prediction
□ Tích hợp dữ liệu từ kiểm tra định kỳ (OIT, UT) vào CMMS
□ Pilot Digital Twin cho phân hệ quan trọng nhất
□ Autonomous dosing optimization (tối ưu liều hóa chất bằng AI)
10. Kết Luận — Từ Bồn Đơn Lẻ Đến Hệ Thống Thông Minh
Hệ thống bồn bể nhựa PP trong công nghiệp hiện đại không còn là tập hợp của những bồn nhựa rời rạc — đó là nền tảng vật chất của quá trình sản xuất, được thiết kế với tư duy hệ thống, vận hành bằng dữ liệu, và quản lý theo vòng đời toàn diện.
Ba thay đổi tư duy quan trọng nhất cho doanh nghiệp Việt Nam:
Thứ nhất — Từ “mua bồn” sang “đầu tư hệ thống”: Một bồn PP-H đơn lẻ tốt nhất không thể thay thế một hệ thống PP được thiết kế tích hợp. Đầu tư 700 triệu cho hệ thống tích hợp tốt hơn 700 triệu mua 10 bồn đơn lẻ không kết nối.
Thứ hai — Từ “vận hành thủ công” sang “giám sát dữ liệu”: Người vận hành hệ thống PP hiện đại không cần nhớ từng bồn chứa gì — SCADA ghi nhớ và cảnh báo. Người vận hành cần kỹ năng phân tích dữ liệu và ra quyết định dựa trên xu hướng.
Thứ ba — Từ “phản ứng sự cố” sang “phòng ngừa dự báo”: Khi biết OIT của một bồn PP đang ở 18 phút và giảm 3 phút mỗi năm → biết còn 2–3 năm trước khi cần thay thế → lên kế hoạch ngay hôm nay, không chờ đến khi bồn vỡ.
Hành trình từ Thế hệ 1 đến Thế hệ 3 không xảy ra trong một ngày — nhưng mỗi bước số hóa đều mang lại giá trị kinh tế đo lường được ngay. Với TCO 10 năm thấp hơn 64% và payback period chưa đến 1 năm cho đầu tư tự động hóa, câu hỏi không phải là “có nên số hóa không?” mà là “bắt đầu từ đâu và theo thứ tự nào?”
Bài viết được biên soạn từ: DVS 2205-1/-2 (Thermoplastic process equipment); IEC 61511 (Safety Instrumented Systems); API 580/581 (Risk-Based Inspection); CCPS “Guidelines for Chemical Process Quantitative Risk Analysis” (2nd Ed., AIChE 2000); Borealis “Integrated PP System Solutions” (2023); Georg Fischer Piping Systems “Industrial PP System Engineering Guide” (2022); Siemens “SIMATIC PCS 7 for Chemical Plant Automation” (2021); LyondellBasell “Sustainability Report” (2023) — bio-PP carbon footprint data; McKinsey & Company “Industry 4.0 in Chemicals and Materials” (2023); dữ liệu vận hành thực tế từ hơn 60 nhà máy tại Việt Nam và Singapore có hệ thống bồn PP tích hợp SCADA (2019–2024). Số liệu kinh tế là ước tính điển hình — thay đổi theo quy mô và điều kiện cụ thể.
