Tổng hợp đầy đủ tiêu chuẩn kỹ thuật quốc tế và Việt Nam áp dụng trong thiết kế, chế tạo và vận hành tháp hấp thụ khí thải công nghiệp — từ tính toán thủy lực, truyền khối đến kiểm soát vận hành và yêu cầu pháp lý QCVN.
Mở Đầu: Vai Trò Của Tiêu Chuẩn Kỹ Thuật Trong Hệ Thống Tháp Hấp Thụ

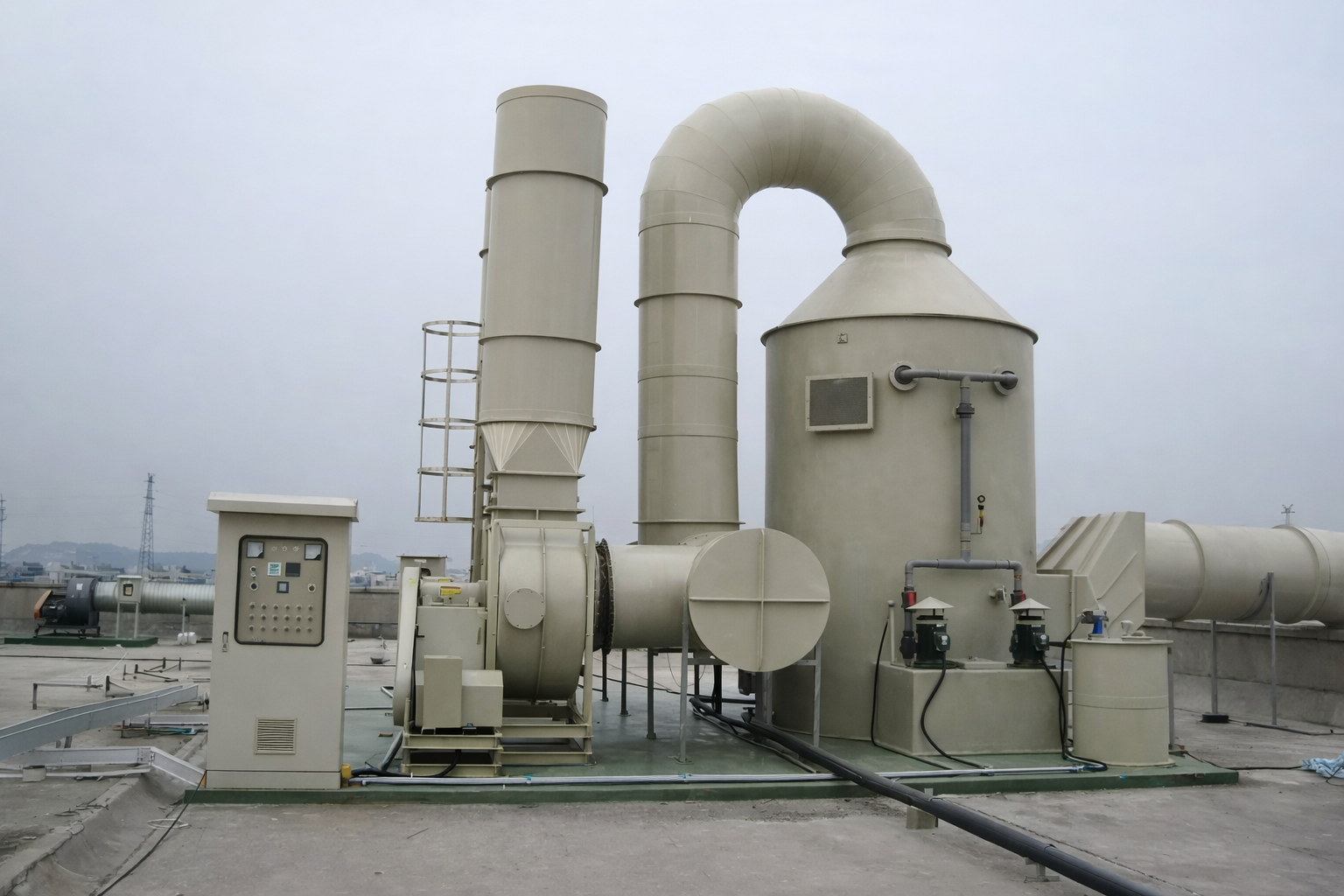

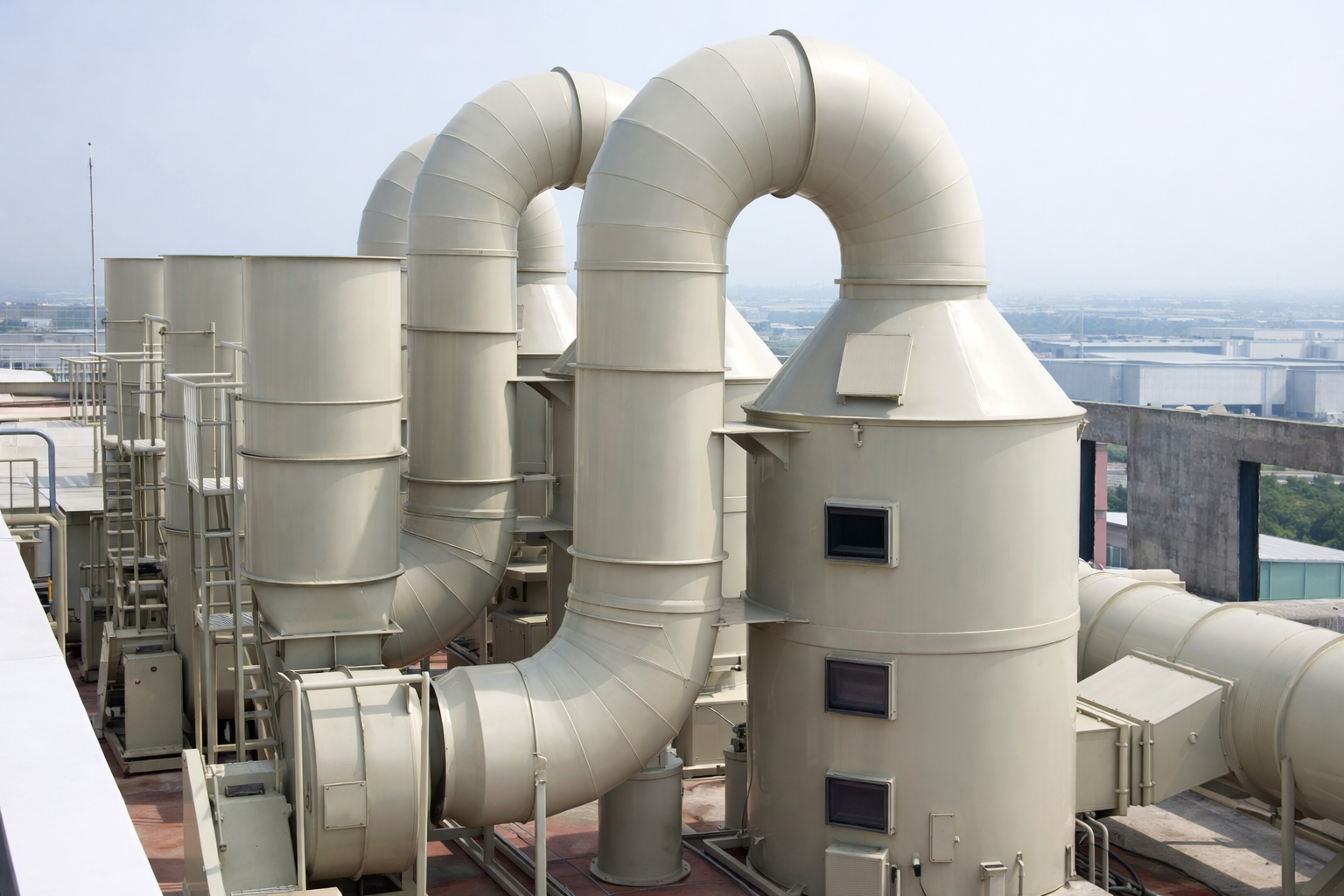

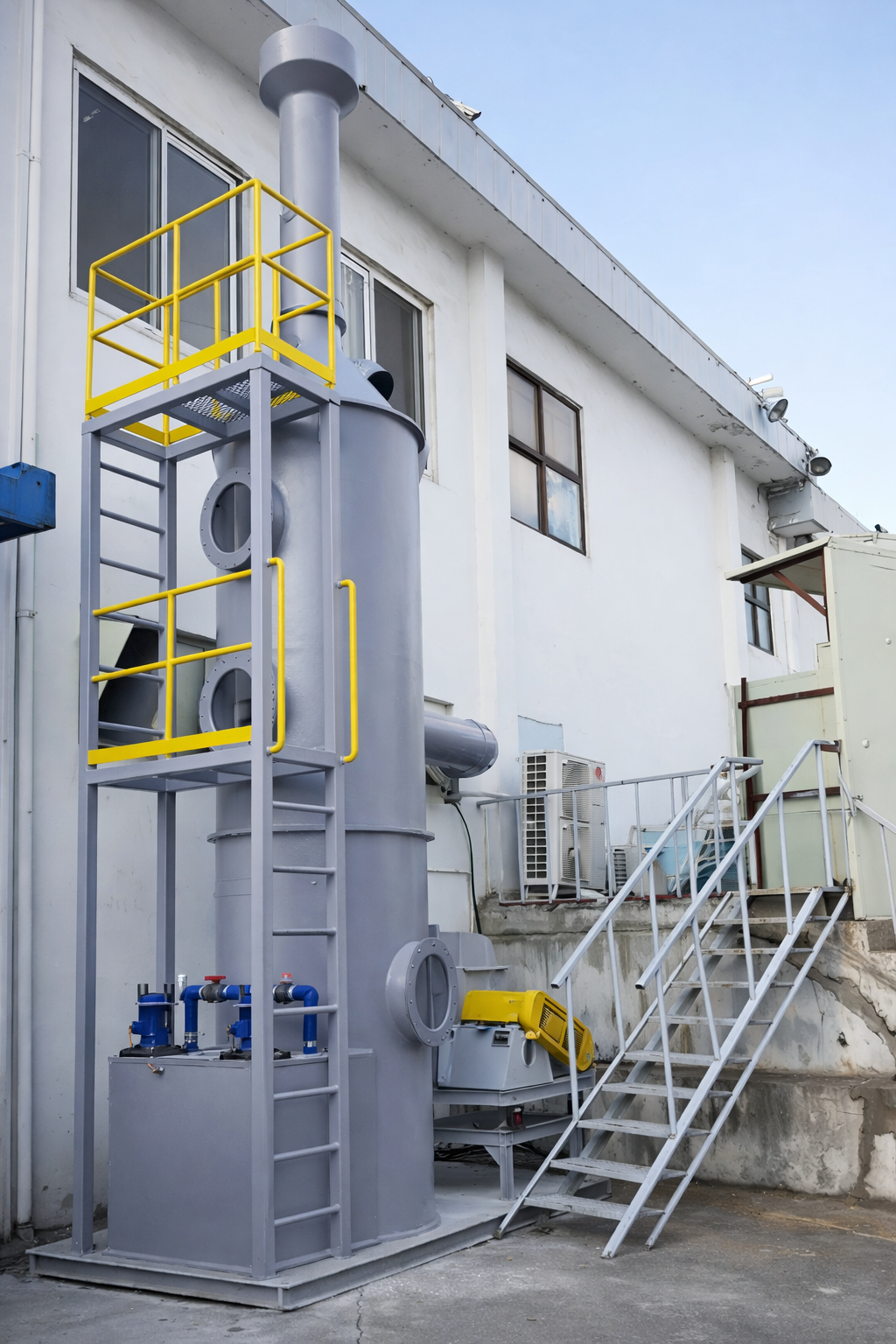

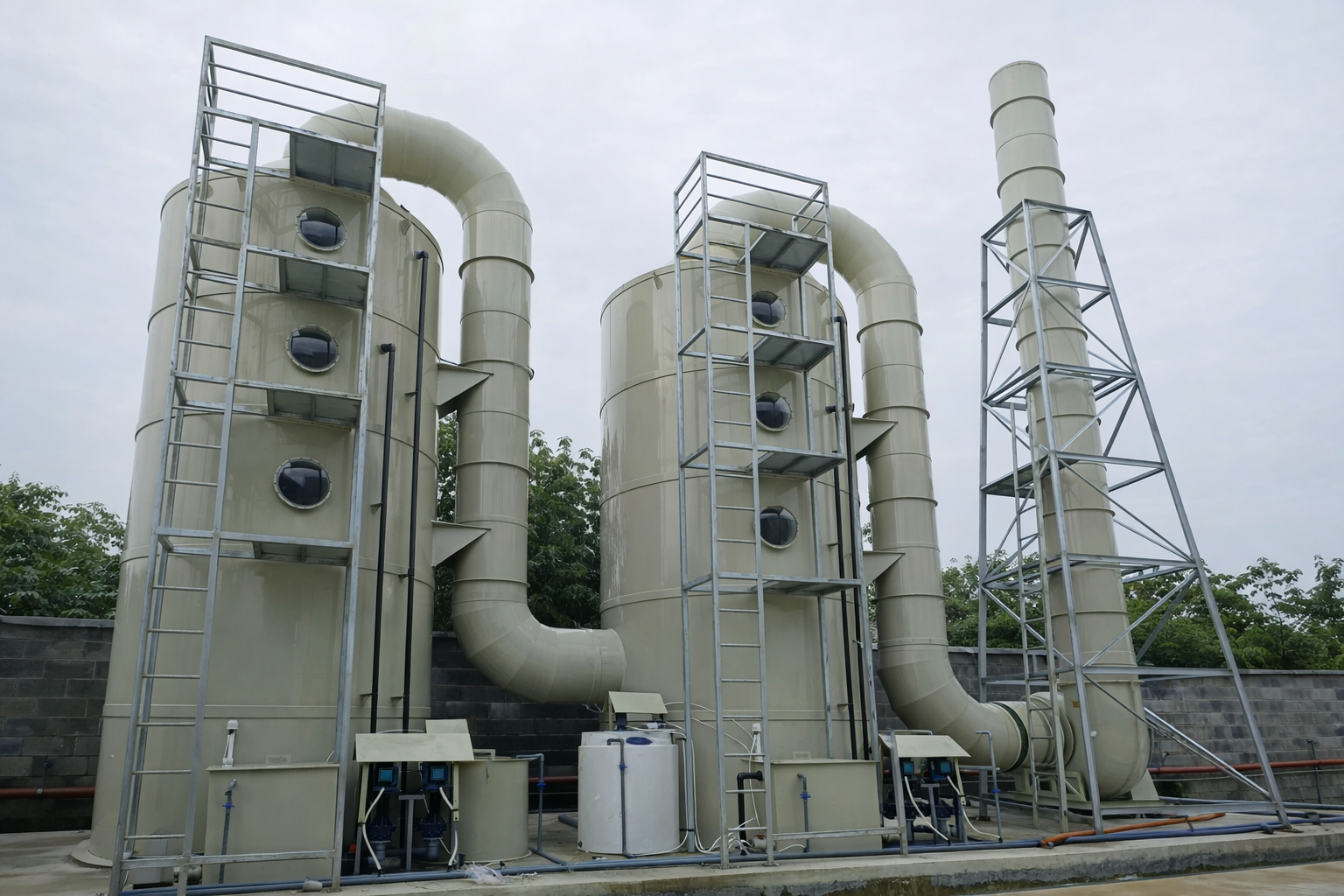

Tháp hấp thụ khí thải (wet scrubber / absorption column) là thiết bị trung tâm trong hầu hết hệ thống kiểm soát ô nhiễm không khí công nghiệp — từ xử lý SO₂, HCl, NH₃, H₂S đến loại bỏ các hợp chất hữu cơ dễ bay hơi (VOC) và mù acid. Hiệu suất thực tế của tháp hấp thụ — dù đạt 90% hay 99% — phụ thuộc trực tiếp vào chất lượng của quá trình thiết kế kỹ thuật và quy trình vận hành có hệ thống.
Tuy nhiên, thực tế công trình tại Việt Nam cho thấy một tỷ lệ đáng kể hệ thống tháp hấp thụ không đạt hiệu suất thiết kế hoặc xuống cấp sớm — không phải vì thiếu vật liệu hay thiết bị, mà vì thiếu nền tảng tiêu chuẩn kỹ thuật. Thiết kế theo kinh nghiệm thuần túy mà không dựa trên cơ sở tính toán truyền khối, lựa chọn đệm sai, tỷ lệ L/G không phù hợp, hệ thống phân phối dung dịch thiếu đồng đều — đây là những nguyên nhân kỹ thuật phổ biến nhất khiến tháp hấp thụ không đáp ứng yêu cầu QCVN.
Bài viết này cung cấp hệ thống hóa toàn diện các tiêu chuẩn kỹ thuật quốc tế và Việt Nam áp dụng trong toàn bộ vòng đời tháp hấp thụ khí thải — từ giai đoạn thiết kế kỹ thuật cơ sở (FEED), thiết kế chi tiết (detailed engineering), chế tạo (fabrication), lắp đặt (installation), vận hành (operation) đến bảo dưỡng (maintenance) và kiểm tra định kỳ (inspection).
1. Khung Tiêu Chuẩn Kỹ Thuật Tổng Thể — Hệ Thống Tham Chiếu Đa Cấp
Thiết kế và vận hành tháp hấp thụ khí thải phải tuân thủ đồng thời bốn cấp độ tiêu chuẩn có tính ràng buộc và bổ sung cho nhau:
Cấp 1 — Quy Chuẩn Kỹ Thuật Quốc Gia Việt Nam (QCVN)
Đây là tầng tiêu chuẩn có tính pháp lý cao nhất, bắt buộc tuân thủ theo Luật Tiêu chuẩn và Quy chuẩn kỹ thuật 2006:
| Ký hiệu | Tên quy chuẩn | Áp dụng cho |
|---|---|---|
| QCVN 19:2009/BTNMT | Khí thải công nghiệp — Bụi và chất vô cơ | Toàn bộ nguồn thải công nghiệp |
| QCVN 20:2009/BTNMT | Khí thải công nghiệp — Một số chất hữu cơ | VOC, dung môi, hợp chất hữu cơ |
| QCVN 21:2009/BTNMT | Khí thải công nghiệp sản xuất phân bón hóa học | NH₃, HF, SiF₄, bụi |
| QCVN 22:2009/BTNMT | Khí thải nhà máy nhiệt điện | SO₂, NOₓ, bụi từ lò hơi phát điện |
| QCVN 30:2012/BTNMT | Khí thải lò đốt chất thải công nghiệp | HCl, HF, SO₂, dioxin/furan, Hg |
| QCVN 61:2016/BTNMT | Lò đốt chất thải rắn sinh hoạt | Đa chỉ tiêu |
| QCVN 51:2017/BTNMT | Khí thải công nghiệp sản xuất thép | SO₂, CO, bụi kim loại |
| QCVN 79:2014/BTNMT | Khí thải lò nung xi măng | SO₂, NOₓ, bụi, Hg |
Cách tính nồng độ tối đa cho phép theo QCVN 19:
Cmax = C × Kq × Kp
Trong đó:
- C = nồng độ tối đa theo bảng quy định (mg/Nm³)
- Kq = hệ số vùng và khu vực (0,6 ÷ 1,4 tùy vùng nhạy cảm)
- Kp = hệ số lưu lượng nguồn thải (0,6 ÷ 1,5 tùy công suất)
Cấp 2 — Tiêu Chuẩn Kỹ Thuật Quốc Gia (TCVN) Và Tiêu Chuẩn Ngành
| Ký hiệu | Nội dung |
|---|---|
| TCVN 8010:2009 | Thiết bị lọc bụi và xử lý khí thải — Yêu cầu kỹ thuật chung |
| TCVN 6750:2000 | Chất lượng không khí — Phương pháp đo nồng độ SO₂ |
| TCVN 6137:2009 | Chất lượng không khí — Phương pháp đo HCl trong khói thải |
| TCVN 7242:2003 | Khí thải lò đốt chất thải y tế — Giới hạn ô nhiễm |
| TCVN 5687:2010 | Thông gió, điều hòa không khí — Tiêu chuẩn thiết kế |
Cấp 3 — Tiêu Chuẩn Quốc Tế Chuyên Ngành (ISO, EN, ASME, VDI)
| Tiêu chuẩn | Tổ chức | Phạm vi áp dụng |
|---|---|---|
| ISO 14164:1999 | ISO | Phương pháp đo lưu lượng khí trong ống thải |
| ISO 9096:2003 | ISO | Phương pháp đo bụi trong khói thải (gravimetric) |
| EN 15259:2007 | CEN (EU) | Đo lường khí thải — Yêu cầu mặt cắt đo và vị trí lấy mẫu |
| EN 14791:2005 | CEN | Phương pháp đo SO₂ trong khói thải |
| ASME PTC 19.10 | ASME | Phương pháp đo thành phần khói thải (Orsat, infrared) |
| VDI 2441 | VDI (Đức) | Thiết kế tháp hấp thụ — Nguyên lý tính toán |
| VDI 2442 | VDI | Thiết bị xử lý khí thải ướt — Phân loại và thiết kế |
| VDI 3679 | VDI | Scrubber ướt xử lý hơi, khí và mù — Chọn lựa và thiết kế |
Cấp 4 — Tiêu Chuẩn Vật Liệu Và Chế Tạo Thiết Bị
| Tiêu chuẩn | Nội dung |
|---|---|
| DVS 2205 | Tính toán độ bền thiết bị và đường ống nhựa nhiệt dẻo (PP, PE, PVC) |
| DVS 2207-4 | Hàn tấm nhựa PP — Hàn đùn và hàn khí nóng |
| ISO 15494:2015 | Hệ thống đường ống PP công nghiệp |
| ASME Section VIII Div.1 | Thiết kế và chế tạo bình chứa áp lực (với tháp có áp suất) |
| ASME B31.3 | Process piping — Đường ống kết nối tháp hấp thụ |
| EN 13445 | Unfired pressure vessels — Thiết bị áp lực không gia nhiệt (EU) |
| ASTM A240 | Tấm thép không gỉ cho thiết bị áp lực |
2. Tiêu Chuẩn Kỹ Thuật Trong Giai Đoạn Thiết Kế
2.1. Thiết Lập Cơ Sở Dữ Liệu Nguồn Thải (Process Design Basis)
Bước đầu tiên và quan trọng nhất trong thiết kế tháp hấp thụ là thu thập và xác lập cơ sở dữ liệu nguồn thải (Design Basis Document — DBD) với đầy đủ thông tin:
Dữ liệu khí thải đầu vào bắt buộc:
| Thông số | Đơn vị | Phương pháp xác định | Độ chính xác yêu cầu |
|---|---|---|---|
| Lưu lượng khí ở điều kiện thực tế | m³/h (actual) | Đo bằng pitot tube (ISO 10780) | ±5% |
| Lưu lượng khí ở điều kiện tiêu chuẩn | Nm³/h (0°C, 1 atm, khô) | Tính chuyển đổi từ actual | ±5% |
| Nhiệt độ khí đầu vào tháp | °C | Cặp nhiệt điện Type K hoặc PT100 | ±2°C |
| Áp suất khí đầu vào tháp | Pa (gauge) | Áp kế vi sai | ±20 Pa |
| Độ ẩm tương đối hoặc hàm ẩm tuyệt đối | % hoặc g/kg khí khô | Ẩm kế điện tử hoặc phân tích | ±3% |
| Nồng độ chất ô nhiễm cần xử lý | mg/Nm³ | Lấy mẫu + phân tích phòng thí nghiệm | ±10% |
| Thành phần khí đầy đủ | % mol | GC (sắc ký khí) | ±1% |
| Nồng độ bụi trong khói thải | mg/Nm³ | Phương pháp isokinetic (ISO 9096) | ±15% |
| Nồng độ SO₃ (nếu có lò hơi dầu/than) | mg/Nm³ | Phương pháp hấp thụ kiểm soát | ±20% |
Điều kiện biên giới thiết kế:
- Lưu lượng thiết kế = Lưu lượng đo được × Hệ số an toàn 1,15–1,25 (bù cho biến thiên vận hành)
- Nồng độ thiết kế = Nồng độ đo được × Hệ số an toàn 1,20–1,30 (bù cho biến thiên nguồn thải)
- Nhiệt độ thiết kế = Nhiệt độ tối đa có thể xảy ra (không phải nhiệt độ trung bình)
2.2. Tiêu Chuẩn Tính Toán Thủy Lực Tháp (Hydraulic Design)
Tính toán thủy lực tháp hấp thụ xác định đường kính tháp, tổn thất áp suất và chế độ dòng chảy trong tháp. Đây là bước thiết kế cơ bản nhất, phải thực hiện trước mọi thiết kế chi tiết khác.
2.2.1. Xác định vận tốc khí trong tháp
Vận tốc khí rỗng (superficial gas velocity — u₀) trong tháp phải được chọn dưới điểm ngập lụt (flooding point) ít nhất 70–75%:
u_thiết kế = f_flood × u_flood
Trong đó f_flood = 0,65 ÷ 0,80 (hệ số an toàn dưới điểm ngập lụt)
Điểm ngập lụt được xác định theo giản đồ Leva hoặc phương trình Bain–Hougen tổng quát:
log₁₀(u²_flood × aₚ / (g × ε³)) + log₁₀(L/G × (ρ_G/ρ_L)^0.5) = f(μ_L)
Trong đó:
- aₚ = diện tích bề mặt riêng của đệm (m²/m³)
- ε = phần rỗng của đệm (–)
- L/G = tỷ lệ lưu lượng lỏng/khí (kg/kg)
- ρ_G, ρ_L = mật độ khí và lỏng (kg/m³)
- μ_L = độ nhớt động lực học pha lỏng (mPa·s)
Vận tốc khí thiết kế điển hình theo loại đệm:
| Loại đệm | Kích thước | u_thiết kế (m/s) | Tổn thất ΔP/m đệm (Pa/m) |
|---|---|---|---|
| Raschig Ring PP | 25 mm | 1,0–1,5 | 200–400 |
| Raschig Ring PP | 50 mm | 1,5–2,0 | 150–300 |
| Pall Ring PP | 25 mm | 1,2–1,8 | 150–280 |
| Pall Ring PP | 50 mm | 1,8–2,5 | 100–200 |
| Cascade Mini Ring PP | 25 mm | 2,0–2,8 | 80–160 |
| Structured Packing PP | – | 2,5–4,0 | 40–80 |
2.2.2. Tính đường kính tháp
Từ lưu lượng khí thực tế Q (m³/s tại điều kiện vận hành) và vận tốc thiết kế u₀ (m/s):
D = √(4Q / π·u₀)
Kết quả D tính toán được làm tròn lên kích thước module tiêu chuẩn (50 mm increment). Tháp PP thương mại thường có đường kính: Ø400, Ø500, Ø600, Ø800, Ø1000, Ø1200, Ø1400, Ø1600, Ø1800, Ø2000, Ø2400, Ø3000 mm.
2.2.3. Kiểm tra tải trọng lỏng (liquid loading)
Mật độ tưới dung dịch (irrigation density — L_A) phải đảm bảo làm ướt đều toàn bộ bề mặt đệm:
L_A = Q_L / A_tháp (m³/m²·h)
- L_A tối thiểu: 2–5 m³/m²·h (dưới ngưỡng này đệm không ướt đều — poor wetting)
- L_A thiết kế thông thường: 8–25 m³/m²·h
- L_A tối đa: phụ thuộc điểm ngập lụt, thường không vượt 60 m³/m²·h
2.3. Tiêu Chuẩn Tính Toán Truyền Khối (Mass Transfer Design)
Đây là tính toán cốt lõi xác định chiều cao lớp đệm cần thiết để đạt hiệu suất xử lý mục tiêu.
2.3.1. Phương pháp NTU – HTU (tiêu chuẩn thiết kế quốc tế)
Chiều cao lớp đệm hiệu dụng:
Z = N_OG × H_OG
Số đơn vị truyền khối pha khí tổng (N_OG):
N_OG = ∫(y₁→y₂) dy / (y – y)*
Với hệ thống hấp thụ hóa học (chemical absorption) như NaOH + SO₂, quá trình phản ứng nhanh làm y* ≈ 0, nên:
N_OG ≈ ln(y₁/y₂) = ln(Cin/Cout)
Ví dụ: Hiệu suất xử lý SO₂ = 98% → N_OG = ln(100/2) = ln(50) ≈ 3,9 đơn vị
Chiều cao một đơn vị truyền khối (H_OG):
H_OG = G / (K_Ya × S)
Trong đó:
- G = lưu lượng khí (mol/s)
- K_Ya = hệ số truyền khối thể tích tổng (mol/m³·s·Pa)
- S = tiết diện ngang tháp (m²)
Giá trị H_OG điển hình cho đệm Pall Ring PP 50mm với SO₂–NaOH: 0,3–0,6 m/đơn vị
Chiều cao lớp đệm thiết kế điển hình:
- Hiệu suất 90%: N_OG = 2,3 → Z ≈ 0,7–1,4 m đệm
- Hiệu suất 95%: N_OG = 3,0 → Z ≈ 0,9–1,8 m đệm
- Hiệu suất 98%: N_OG = 3,9 → Z ≈ 1,2–2,3 m đệm
- Hiệu suất 99%: N_OG = 4,6 → Z ≈ 1,4–2,8 m đệm
- Hiệu suất 99,5%: N_OG = 5,3 → Z ≈ 1,6–3,2 m đệm
Thực tế thiết kế: Chiều cao đệm tính toán nhân thêm hệ số an toàn 1,2–1,5 để bù cho sự không đồng đều của dòng chảy (maldistribution) trong thực tế vận hành.
2.3.2. Xác định tỷ lệ lỏng/khí tối ưu (L/G ratio)
Đây là thông số thiết kế ảnh hưởng lớn đến cả hiệu suất và chi phí vận hành. Tỷ lệ L/G tối thiểu lý thuyết xác định theo phương trình đường vận hành (operating line) và đường cân bằng:
(L/G)_min = (y₁ – y₂) / (x – x₂)*
Tỷ lệ L/G thiết kế thực tế thường là (1,5 ÷ 2,0) × (L/G)_min để đảm bảo lực lái (driving force) đủ lớn.
Tỷ lệ L/G điển hình theo ứng dụng:
| Chất ô nhiễm | Dung dịch hấp thụ | L/G (L/Nm³) | Ghi chú |
|---|---|---|---|
| SO₂ (500–5.000 mg/Nm³) | NaOH 5–15% | 2,0–5,0 | Hấp thụ hóa học |
| HCl (50–1.000 mg/Nm³) | NaOH 3–10% | 1,5–4,0 | Rất dễ hấp thụ |
| NH₃ (100–2.000 mg/Nm³) | H₂SO₄ 3–10% | 1,5–3,0 | Hấp thụ axit hóa |
| H₂S (10–500 ppm) | NaOH 5–15% | 2,0–5,0 | Hấp thụ hóa học |
| Cl₂ (10–200 ppm) | NaOH 5–10% | 1,5–3,5 | Rất dễ hấp thụ |
| HF (5–100 mg/Nm³) | NaOH 5–15% | 2,0–4,0 | Hấp thụ hóa học |
| Acid mù (acid mist) | Nước / NaOH loãng | 3,0–8,0 | Cần tách mù tốt |
| VOC hòa tan trong nước | Nước hoặc dung môi | 5,0–20,0 | Phụ thuộc K_H |
2.4. Tiêu Chuẩn Thiết Kế Phân Phối Dung Dịch
Hệ thống phân phối dung dịch (liquid distributor) là cấu phần quyết định hiệu suất thực tế của tháp — một tháp thiết kế hoàn hảo về lý thuyết sẽ thất bại hoàn toàn nếu dung dịch phân phối không đều trên mặt cắt ngang.
Tiêu chuẩn thiết kế distributor theo GPSA Engineering Data Book và VDI 3679:
- Số điểm tưới tối thiểu: ≥ 40–100 điểm/m² tiết diện tháp (mật độ tưới tối thiểu)
- Độ đồng đều phân phối: Lưu lượng tại mỗi điểm tưới sai lệch không quá ±5% so với giá trị trung bình
- Chiều cao tự do phía trên đệm: ≥ 200–300 mm từ điểm tưới thấp nhất đến mặt trên lớp đệm (để spray phân tán đều)
- Chiều cao tự do phía dưới distributor: ≥ 150 mm trên mặt đệm để dung dịch không bị xáo trộn bởi dòng khí ngay khi rời điểm tưới
Phân loại distributor và vùng áp dụng:
| Loại distributor | Đường kính tháp | Mật độ tưới (m³/m²·h) | Ưu điểm |
|---|---|---|---|
| Ống tưới đục lỗ (orifice pipe) | DN < 600 mm | 5–30 | Đơn giản, chi phí thấp |
| Đĩa tưới có vòi phun (spray nozzle plate) | DN 300–2000 mm | 5–50 | Phổ biến nhất |
| Máng tưới dạng kênh (channel trough) | DN > 1000 mm | 5–40 | Tốt cho tháp lớn |
| Vòi phun xoáy đơn (single spray nozzle) | DN < 400 mm | 5–80 | Tháp nhỏ, linh hoạt |
| Distributor áp lực (pressure distributor) | DN 200–3000 mm | 10–100 | Kiểm soát lưu lượng tốt |
Re-distributor (tái phân phối): Theo tiêu chuẩn thiết kế GPSA, cứ mỗi 3–4 m chiều cao đệm hoặc tại mỗi điểm chia tầng đệm, phải lắp thêm thiết bị tái phân phối dòng lỏng để khắc phục hiện tượng channeling (dòng chảy tập trung).
2.5. Tiêu Chuẩn Thiết Kế Bộ Tách Mù (Mist Eliminator)
Yêu cầu thiết kế bộ tách mù theo tiêu chuẩn EN 13545 và VDI 3679:
- Tải lượng khí tối đa qua demister: Không vượt quá u_demister_max đặc trưng của từng loại (thường 2–4 m/s với chevron PP)
- Hiệu suất tách hạt lỏng:
- Hạt ≥ 10 µm: ≥ 99,5% (bắt buộc)
- Hạt ≥ 3 µm: ≥ 99% (với demister lưới sợi)
- Hạt ≥ 1 µm: ≥ 95% (demister hiệu suất cao)
- Tổn thất áp suất qua demister: ≤ 200–500 Pa (khô), kiểm tra không bị ngập lụt khi ẩm
- Khoảng cách từ mặt đệm đến demister: ≥ 600 mm (để tách droplet lớn trước khi vào demister)
- Khoảng cách từ demister đến điểm thoát khí: ≥ 150–200 mm
2.6. Tiêu Chuẩn Thiết Kế Kết Cấu Tháp PP
Thiết kế kết cấu cơ học tháp PP phải tuân thủ DVS 2205 (tiêu chuẩn Đức về thiết kế thiết bị nhựa nhiệt dẻo chịu áp), được công nhận rộng rãi là tiêu chuẩn thiết kế tháp PP toàn diện nhất hiện nay.
Tính toán chiều dày thành tháp theo DVS 2205:
e = (p_i × d_i) / (2 × σ_zul × z – p_i) + Aufmaß
Trong đó:
- p_i = áp suất nội bộ thiết kế (MPa) — bao gồm áp suất dư và áp suất thủy tĩnh
- d_i = đường kính trong (mm)
- σ_zul = ứng suất cho phép của PP-H tại nhiệt độ thiết kế (MPa) — tra theo biểu đồ giảm tải nhiệt của DVS 2205
- z = hệ số nối hàn (0,6–1,0 tùy phương pháp hàn và kiểm tra)
- Aufmaß = dung sai cộng thêm cho ăn mòn và thi công (mm)
Ứng suất cho phép của PP-H theo nhiệt độ (DVS 2205, thời gian 20 năm):
| Nhiệt độ (°C) | σ_zul PP-H (MPa) | Hệ số giảm so với 20°C |
|---|---|---|
| 20 | 6,3 | 1,00 |
| 40 | 5,0 | 0,79 |
| 60 | 3,5 | 0,56 |
| 70 | 2,8 | 0,44 |
| 80 | 2,0 | 0,32 |
Kiểm tra ổn định chịu áp suất ngoài (external pressure / buckling):
Tháp hấp thụ hoạt động dưới áp suất âm (do quạt hút tạo chân không nhẹ) phải kiểm tra ổn định buckling theo công thức von Mises:
p_krit = 2E × (e/D)³ / (1 – ν²)
Nếu p_krit < p_ngoài_thiết_kế × hệ số an toàn, cần bổ sung vành gia cường PP (stiffening rings) hoặc tăng chiều dày thành.
3. Tiêu Chuẩn Kỹ Thuật Trong Chế Tạo Và Lắp Đặt
3.1. Tiêu Chuẩn Hàn Tháp PP (DVS 2207)
Toàn bộ quá trình hàn nhiệt trong chế tạo tháp PP phải tuân thủ DVS 2207 — bộ tiêu chuẩn hàn nhựa nhiệt dẻo của Đức, được công nhận quốc tế:
| Phương pháp hàn | Tiêu chuẩn | Nhiệt độ hàn PP-H | Kiểm tra mối hàn |
|---|---|---|---|
| Hàn giáp mối tấm nóng (Hot Tool Butt Welding) | DVS 2207-11 | 200–220°C | Kéo đứt mẫu, uốn gãy |
| Hàn khí nóng + que hàn (Hot Gas Welding) | DVS 2207-3 | 230–270°C (khí hàn) | Thị giác + kéo cắt |
| Hàn đùn (Extrusion Welding) | DVS 2207-4 | 220–250°C (que đùn) | Kéo đứt, spark test |
| Hàn điện trở (Electrofusion) | DVS 2207-15 | Tự điều chỉnh | Kéo đứt theo EN 12814 |
Yêu cầu kiểm tra mối hàn theo DVS 2203:
- Độ bền kéo mối hàn: ≥ 0,8 × độ bền vật liệu gốc (kéo ngang mối hàn)
- Độ uốn mối hàn: góc uốn 180° không nứt (bend test)
- Kiểm tra spark test (điện cao thế 5–10 kV): 100% mối hàn kín — không có lỗ hổng
Yêu cầu về thợ hàn: Thợ hàn nhựa nhiệt dẻo phải có chứng chỉ theo DVS 2212 hoặc EN 13067 — chứng nhận năng lực hàn nhựa cho thiết bị áp lực công nghiệp.
3.2. Tiêu Chuẩn Kiểm Tra Áp Lực Sau Chế Tạo
Trước khi xuất xưởng và trước khi đưa vào vận hành, tháp hấp thụ phải trải qua thử nghiệm kín và thử áp lực theo quy trình tiêu chuẩn:
a) Thử thủy lực (Hydrostatic Pressure Test):
- Đổ nước đầy tháp đến mức tràn (hoặc áp suất thử = 1,5 × áp suất thiết kế với tháp có áp)
- Giữ áp trong thời gian ≥ 30 phút (tháp nhỏ) đến 72 giờ (tháp lắp ghép tại công trình)
- Kiểm tra toàn bộ mối hàn, phụ kiện và điểm nối: không có giọt rò rỉ nào được phép
b) Thử khí nén (Pneumatic Pressure Test): Áp dụng cho tháp hoạt động ở áp suất dương, với áp suất thử = 1,1 × áp suất thiết kế. Dùng khí nén khô, không dùng không khí ẩm. Phát hiện rò rỉ bằng dung dịch xà phòng.
c) Thử chân không (Vacuum Box Test / Vacuum Test): Dùng hộp chân không có kính quan sát và bơm tạo chân không. Bôi dung dịch xà phòng lên mối hàn, úp hộp chân không lên và tạo độ chân không –0,02 đến –0,05 MPa. Mối hàn hỏng sẽ tạo bong bóng xà phòng. Phương pháp phát hiện lỗ hổng nhỏ nhất (< 1 mm).
3.3. Tiêu Chuẩn Lắp Đặt Tại Công Trình
Yêu cầu kỹ thuật lắp đặt tháp hấp thụ PP:
- Nền móng: Bê tông phẳng, đủ khả năng chịu tải trọng tháp đầy dung dịch (thường 1,5–3,0 tấn/m² sàn). Độ phẳng bề mặt đặt tháp: ±3 mm trên 1 m dài
- Độ thẳng đứng tháp (plumb): ≤ 3 mm/m chiều cao — kiểm tra bằng máy thủy chuẩn laser
- Neo giữ chống gió (wind loading): Tháp cao hơn 4 m ngoài trời phải tính tải trọng gió theo TCVN 2737:2023 (tải trọng và tác động), thiết kế hệ thống giằng hoặc neo bê tông phù hợp
- Giãn nở nhiệt: Ống nối PP vào/ra tháp phải có khớp giãn nở hoặc đoạn uốn bù — không được hàn cứng vào tháp và kết cấu đỡ đồng thời
- Chống UV ngoài trời: Tháp PP lắp ngoài trời phải sơn phủ lớp UV-resistant (polyurethane hoặc acrylic) hoặc dùng PP grade UV-stabilized
4. Tiêu Chuẩn Vận Hành Tháp Hấp Thụ
4.1. Thông Số Vận Hành Chuẩn Cần Theo Dõi Liên Tục
Vận hành đúng kỹ thuật tháp hấp thụ đòi hỏi theo dõi và kiểm soát liên tục một bộ thông số vận hành cốt lõi:
| Thông số | Ký hiệu | Dải vận hành tối ưu | Ngưỡng cảnh báo | Ngưỡng dừng khẩn cấp |
|---|---|---|---|---|
| pH dung dịch hấp thụ | pH | 9,0–12,0 (NaOH) | < 8,0 hoặc > 13,0 | < 6,5 |
| Nhiệt độ khí đầu vào | T_in | < 55°C (tháp PP) | > 65°C | > 75°C |
| Nhiệt độ dung dịch | T_liq | 20–50°C | > 60°C | > 70°C |
| Tổn thất áp suất qua đệm | ΔP_packing | 600–1.800 Pa | > 2.500 Pa | > 3.500 Pa |
| Lưu lượng dung dịch tuần hoàn | Q_L | ≥ 90% thiết kế | < 80% thiết kế | < 60% thiết kế |
| Nồng độ SO₂ (hoặc chất ô nhiễm) đầu ra | C_out | < Cmax QCVN | > 0,8 × Cmax | > Cmax |
| Mức dung dịch trong sump | L_sump | 50–80% | < 30% hoặc > 95% | < 15% |
| Nồng độ NaOH trong sump (hoặc chất hấp thụ) | C_NaOH | 5–15% | < 3% | < 1,5% |
4.2. Quy Trình Khởi Động Chuẩn (Standard Start-up Procedure)
Tiêu chuẩn vận hành SOP (Standard Operating Procedure) — Quy trình khởi động:
Giai đoạn 1 — Kiểm tra trước khi khởi động (Pre-start check):
- Kiểm tra mức dung dịch trong sump: ≥ 50% dung tích
- Đo pH dung dịch: phải ≥ 10,0 trước khi cho khí vào
- Kiểm tra áp suất và tình trạng bơm tuần hoàn
- Kiểm tra trạng thái van: van vào/ra khí ở vị trí đóng, van dung dịch ở vị trí mở
- Kiểm tra cảm biến pH, cảm biến mức và đồng hồ áp: hiệu chỉnh nếu cần
- Kiểm tra bộ tách mù: không bị tắc nghẽn hay bẩn
Giai đoạn 2 — Khởi động hệ thống:
- Khởi động bơm tuần hoàn dung dịch — kiểm tra áp suất và lưu lượng đạt thiết kế
- Chờ 2–3 phút để dung dịch phân phối đều trên toàn bề mặt đệm (wetting period)
- Mở van khí đầu vào từ từ (30% → 60% → 100% trong 5–10 phút)
- Khởi động quạt hút, điều chỉnh đến lưu lượng thiết kế
- Theo dõi pH, ΔP và nồng độ đầu ra trong 15–20 phút đầu tiên
- Kích hoạt hệ thống điều khiển tự động pH (nếu có)
- Ghi chép thông số vào nhật ký vận hành
Giai đoạn 3 — Xác nhận vận hành ổn định: Hệ thống được coi là đạt trạng thái vận hành ổn định (steady state) khi tất cả thông số duy trì trong dải tối ưu liên tục trong ≥ 30 phút sau khi đạt lưu lượng thiết kế.
4.3. Quy Trình Dừng Máy Chuẩn (Standard Shutdown Procedure)
Dừng máy bình thường (normal shutdown):
- Đóng dần van khí đầu vào (100% → 60% → 30% → 0% trong 5 phút)
- Giữ bơm tuần hoàn và quạt chạy thêm 10–15 phút sau khi đóng hết van khí (rửa sạch đệm, tháp và hệ thống ống)
- Dừng quạt hút
- Giữ bơm tuần hoàn chạy thêm 5 phút nữa sau khi dừng quạt
- Dừng bơm tuần hoàn
- Kiểm tra và ghi chép thông số cuối vào nhật ký
- Đóng van cô lập đường ống khí
Dừng máy khẩn cấp (emergency shutdown):
- Kích hoạt ESD (Emergency Shutdown) — đóng van khí đầu vào và kích hoạt bypass (nếu có)
- Không tắt bơm tuần hoàn cho đến khi nhiệt độ trong tháp giảm về dưới 50°C
- Xác định nguyên nhân sự cố trước khi khởi động lại
- Báo cáo sự cố theo thủ tục nội bộ
4.4. Kiểm Soát Hóa Chất Hấp Thụ — Tiêu Chuẩn Nồng Độ Và Liều Lượng
Hệ thống NaOH — Tiêu chuẩn kiểm soát:
- Nồng độ NaOH làm việc trong sump: 5–15% (50–150 g/L)
- Lượng NaOH tiêu thụ lý thuyết (SO₂): 1,25 kg NaOH 100% / kg SO₂ hấp thụ (theo phương trình phản ứng)
- Lượng NaOH thực tế cần cấp thêm: thường cao hơn lý thuyết 10–20% do tổn thất và phản ứng phụ
- Tần suất cấp NaOH: Tự động bằng bơm định lượng (dosing pump) điều khiển theo tín hiệu pH, hoặc thủ công theo lịch định kỳ
- Xả dung dịch thải (blowdown): Khi nồng độ Na₂SO₃/NaHSO₃ tích lũy > 10–15% hoặc pH không thể duy trì dù đã cấp đủ NaOH → xả thải 20–30% thể tích sump và bổ sung dung dịch NaOH mới
Tiêu chuẩn lưu trữ và an toàn hóa chất NaOH: Theo TCVN 5507:2002 và Nghị định 113/2017/NĐ-CP, bể chứa NaOH phải:
- Có đê bao tràn (bund wall) dung tích ≥ 110% thể tích bể lớn nhất
- Gắn nhãn cảnh báo nguy hiểm đúng quy định GHS/CLP
- Trang bị vòi rửa mắt khẩn cấp (eye wash station) trong bán kính ≤ 10m
- Bể chứa bằng PP, HDPE hoặc FRP — không dùng bể thép carbon (NaOH ăn mòn chậm nhưng gây nhiễm bẩn)
5. Tiêu Chuẩn Quan Trắc Và Báo Cáo Khí Thải
5.1. Yêu Cầu Lấy Mẫu Và Phân Tích Khí Thải Định Kỳ
Theo Thông tư 10/2021/TT-BTNMT về quan trắc môi trường:
- Tần suất quan trắc định kỳ: Tối thiểu 2 lần/năm (các tháng mùa khô và mùa mưa)
- Đơn vị thực hiện: Phải là đơn vị quan trắc được Bộ TNMT cấp giấy chứng nhận theo Thông tư 24/2017/TT-BTNMT
- Phương pháp lấy mẫu: Isokinetic sampling theo TCVN 9466:2012 (tương đương ISO 9096)
- Vị trí lấy mẫu: Tại mặt cắt ổn định trên ống khói, cách điểm uốn và chướng ngại vật ≥ 5D (D = đường kính ống khói) về phía thượng lưu và ≥ 2D về phía hạ lưu
- Thông số bắt buộc quan trắc khí thải lò hơi: Bụi tổng, SO₂, NOₓ, CO (nhiệt độ, lưu lượng, độ ẩm đo kèm)
5.2. Yêu Cầu Quan Trắc Tự Động Liên Tục (CEMS)
CEMS (Continuous Emission Monitoring System) là hệ thống đo và ghi dữ liệu khí thải tự động, liên tục 24/7. Theo Thông tư 10/2021/TT-BTNMT, CEMS bắt buộc đối với:
| Đối tượng | Ngưỡng bắt buộc CEMS |
|---|---|
| Lò hơi công nghiệp | Công suất nhiệt ≥ 20 MW hoặc lưu lượng khí thải ≥ 20.000 Nm³/h |
| Lò đốt chất thải công nghiệp | Công suất ≥ 1 tấn chất thải/giờ |
| Nhà máy nhiệt điện | Tất cả tổ máy |
| Lò nung xi măng | Tất cả lò nung |
| Lò luyện thép | Lò điện hồ quang ≥ 50 tấn/mẻ |
Tiêu chuẩn kỹ thuật CEMS:
- EN 14181:2014 — QAL1, QAL2, QAL3: Đảm bảo chất lượng hệ thống quan trắc tự động
- EN 15267-3:2007 — Chứng nhận thiết bị phân tích khí dùng trong CEMS
- Sai số tương đối tối đa: ±5% tại nồng độ ≥ 2× giới hạn phát hiện; ±10% tại nồng độ thấp hơn
- Hiệu suất hoạt động tối thiểu (data capture rate): ≥ 90% thời gian vận hành nguồn thải trong năm
- Lưu trữ dữ liệu: Tối thiểu 5 năm, kết nối truyền dữ liệu về Sở TNMT cấp tỉnh theo thời gian thực
5.3. Phân Tích Hiệu Suất Tháp Hấp Thụ Từ Dữ Liệu Quan Trắc
Tính hiệu suất xử lý thực tế:
η = (C_in – C_out) / C_in × 100%
Tính tải trọng thực tế so với tải trọng thiết kế:
- Tải trọng lưu lượng thực tế / lưu lượng thiết kế (%)
- Tải trọng chất ô nhiễm thực tế (g/h) / tải trọng thiết kế
Chỉ số đánh giá hiệu quả vận hành (KPI vận hành tháp hấp thụ):
| KPI | Định nghĩa | Mục tiêu |
|---|---|---|
| Hiệu suất xử lý trung bình (%) | η̄ trung bình theo thời gian | ≥ Hiệu suất thiết kế – 3% |
| Tỷ lệ tuân thủ QCVN (%) | % thời gian C_out < Cmax | ≥ 99% |
| Tiêu hao NaOH cụ thể (kg/kg SO₂) | Thực tế / lý thuyết | ≤ 1,4 (so với 1,25 lý thuyết) |
| Tiêu thụ điện cụ thể (kWh/Nm³ khí) | Điện bơm+quạt / Q_khí | ≤ 5 kWh/1000 Nm³ |
| Thời gian hoạt động (%) | Uptime / thời gian nguồn thải vận hành | ≥ 98% |
6. Tiêu Chuẩn Bảo Dưỡng Và Kiểm Tra Định Kỳ
6.1. Chương Trình Bảo Dưỡng Dựa Trên Rủi Ro (RBI — Risk-Based Inspection)
Theo tiêu chuẩn API 580/581 (Risk-Based Inspection) — áp dụng linh hoạt cho tháp hấp thụ nhựa PP, chương trình bảo dưỡng được xây dựng trên cơ sở đánh giá rủi ro tổng hợp:
Đánh giá xác suất hỏng hóc (Probability of Failure — PoF):
- Tốc độ ăn mòn/lão hóa vật liệu PP theo nhiệt độ và hóa chất
- Mức độ mỏi do chu kỳ lấp đầy-xả cạn
- Lịch sử bảo dưỡng và sửa chữa trước đây
- Tuổi thiết bị so với tuổi thọ thiết kế
Đánh giá hậu quả hỏng hóc (Consequence of Failure — CoF):
- Rò rỉ hóa chất ăn mòn: nguy hiểm an toàn lao động
- Vượt QCVN khí thải: rủi ro pháp lý và đình chỉ hoạt động
- Dừng sản xuất ngoài kế hoạch: thiệt hại kinh tế
6.2. Lịch Kiểm Tra Và Bảo Dưỡng Bắt Buộc
| Hạng mục | Tần suất | Phương pháp kiểm tra | Tiêu chuẩn đánh giá |
|---|---|---|---|
| Kiểm tra hình thức tổng thể | Hàng ngày | Quan sát trực quan | Không rò rỉ, biến dạng |
| Kiểm tra thông số vận hành | Hàng ngày | Đọc đồng hồ, ghi nhật ký | Trong dải vận hành tối ưu |
| Vệ sinh đầu phun/distributor | Hàng tuần | Tháo rửa bằng nước sạch | Không có đầu phun bị tắc |
| Hiệu chỉnh cảm biến pH | Hàng tuần | Dung dịch đệm pH 4/7/10 | Sai số ≤ ±0,1 pH |
| Kiểm tra bộ tách mù | Hàng tháng | Quan sát + ΔP qua demister | Không tắc, ΔP trong thiết kế |
| Kiểm tra đệm tháp | 3 tháng/lần | Kiểm tra bằng nội soi/thủ công | Không cục bộ hóa, không gãy vỡ |
| Đo chiều dày thành tháp | 6 tháng/lần | UT thickness gauge | ≥ chiều dày tối thiểu thiết kế |
| Kiểm tra toàn bộ mối hàn | 1 năm/lần | Quan sát + spark test (cục bộ) | Không nứt, phồng, biến màu |
| Quan trắc khí thải theo QCVN | 2 lần/năm | Isokinetic sampling | C_out < Cmax |
| Đánh giá RBI tổng thể | 5 năm/lần | Kết hợp UT, nội soi, tính toán | Kéo dài hoặc thay thế thiết bị |
6.3. Tiêu Chuẩn Vệ Sinh Và Xử Lý Tắc Nghẽn Đệm
Dấu hiệu đệm tháp bị tắc nghẽn:
- Tổn thất áp suất ΔP tăng đột ngột > 30% so với ΔP ban đầu
- Hiệu suất hấp thụ giảm dù pH dung dịch vẫn đủ
- Quan sát thấy dung dịch chảy không đều ra khỏi đáy đệm
Nguyên nhân phổ biến:
- Kết tinh muối: Na₂SO₃, Na₂CO₃, CaSO₄ kết tinh trong khe đệm khi độ bão hòa vượt ngưỡng
- Bụi tro: Nếu không xử lý bụi triệt để trước tháp, bụi tích lũy dần trong đệm
- Sinh khối vi sinh: Trong một số điều kiện nhiệt độ và pH, vi khuẩn phát triển trong đệm (biofilm)
Quy trình vệ sinh đệm tháp tiêu chuẩn:
- Dừng đưa khí thải vào tháp, duy trì bơm tuần hoàn
- Pha dung dịch tẩy rửa: NaOH 3–5% (để hòa tan muối sulfat/carbonate) hoặc HCl 3% (để hòa tan CaCO₃, CaSO₄)
- Tuần hoàn dung dịch tẩy rửa qua đệm 2–4 giờ ở nhiệt độ 40–50°C
- Xả dung dịch tẩy rửa, rửa sạch bằng nước sạch 3–5 lần cho đến pH trung tính
- Kiểm tra ΔP sau vệ sinh — phải về gần giá trị ban đầu
- Nếu ΔP vẫn cao sau vệ sinh: cần mở nắp tháp, tháo đệm vệ sinh thủ công hoặc thay đệm mới
7. Hồ Sơ Kỹ Thuật Bắt Buộc — Yêu Cầu Pháp Lý Và Quản Lý
7.1. Hồ Sơ Thiết Kế Kỹ Thuật Cần Lập
Theo Nghị định 08/2022/NĐ-CP và thực tiễn quản lý kỹ thuật, hồ sơ thiết kế hệ thống xử lý khí thải bao gồm:
a) Hồ sơ thiết kế kỹ thuật:
- Bản tính toán thiết kế tháp hấp thụ (mass transfer, hydraulic, structural) theo tiêu chuẩn DVS 2205/VDI 3679 — có kỹ sư ký chứng nhận
- Bản vẽ kỹ thuật tổng thể (P&ID — Piping and Instrumentation Diagram)
- Bản vẽ kết cấu thiết bị chi tiết (GA drawing, detail drawing, nozzle schedule)
- Thuyết minh thiết kế quy trình công nghệ
- Bảng thống kê vật liệu (Bill of Materials — BOM)
b) Hồ sơ chế tạo và lắp đặt:
- Mill certificate vật liệu PP-H (chứng nhận lô sản xuất, thông số cơ lý)
- Biên bản kiểm tra chất lượng mối hàn (QC weld records)
- Biên bản thử nghiệm kín (pressure/leak test report)
- Biên bản nghiệm thu từng hạng mục thi công
- As-built drawing (bản vẽ hoàn công thực tế)
c) Hồ sơ pháp lý môi trường:
- Báo cáo ĐTM hoặc Kế hoạch BVMT được cơ quan có thẩm quyền phê duyệt
- Văn bản cam kết bảo vệ môi trường
- Biên bản kiểm tra, xác nhận hoàn thành công trình BVMT
7.2. Nhật Ký Vận Hành Bắt Buộc (Operation Log Book)
Theo Thông tư 02/2022/TT-BTNMT và thực tiễn quản lý, nhật ký vận hành hệ thống xử lý khí thải phải ghi chép đầy đủ:
- Hàng ngày (ca vận hành): Thời gian vận hành, thông số pH, lưu lượng, ΔP, nhiệt độ; lượng NaOH (hoặc hóa chất) tiêu thụ; sự cố và biện pháp xử lý
- Hàng tuần: Kết quả kiểm tra định kỳ đầu phun, cảm biến; lượng dung dịch thải xả ra
- Hàng tháng: Tổng kết lượng hóa chất sử dụng, điện năng tiêu thụ, thời gian ngừng vận hành
- Theo sự kiện: Sự cố vận hành (nguyên nhân, thời gian, biện pháp), thay thế thiết bị, kết quả quan trắc khí thải định kỳ
Lưu trữ nhật ký: Tối thiểu 5 năm (theo quy định Nghị định 08/2022) — xuất trình khi cơ quan quản lý yêu cầu kiểm tra.
8. Xu Hướng Công Nghệ Và Tiêu Chuẩn Mới Nhất
8.1. Tích Hợp Hệ Thống Điều Khiển Thông Minh (Smart Control)
Xu hướng thiết kế tháp hấp thụ thế hệ mới tích hợp hệ thống điều khiển thông minh dựa trên AI và IoT:
- Điều khiển pH feedforward: Dự đoán nhu cầu NaOH dựa trên tín hiệu nồng độ SO₂ đầu vào thay vì chỉ phản ứng theo pH — giảm dao động pH và tiết kiệm 8–15% lượng NaOH tiêu thụ
- Tối ưu hóa L/G theo thời gian thực: Điều chỉnh lưu lượng bơm tuần hoàn tỷ lệ thuận với tải trọng thực tế — tiết kiệm năng lượng 10–20% so với vận hành L/G cố định
- Phát hiện sớm tắc nghẽn đệm: Phân tích xu thế tăng ΔP theo thuật toán ML để cảnh báo vệ sinh đệm trước khi tắc hoàn toàn
- Kết nối CEMS — Cloud — ERP: Dữ liệu vận hành và quan trắc khí thải được lưu trữ đám mây, tích hợp với phần mềm quản lý nhà máy và tự động tạo báo cáo môi trường định kỳ
8.2. Tiêu Chuẩn Giảm Phát Thải Carbon Trong Vận Hành
Trong bối cảnh Việt Nam cam kết Net Zero 2050 theo COP26, các tiêu chuẩn mới về hiệu quả năng lượng trong hệ thống xử lý khí thải đang được xây dựng và áp dụng:
- ISO 50001:2018 — Hệ thống quản lý năng lượng: áp dụng tối ưu hóa năng lượng toàn bộ hệ thống XLKT
- Chỉ tiêu SEC (Specific Energy Consumption): kWh điện/tấn khí thải xử lý — mục tiêu tiên tiến ≤ 3 kWh/1000 Nm³
- Thu hồi và tái sử dụng Na₂SO₄ từ dung dịch hấp thụ thải: giảm chất thải lỏng và tạo giá trị kinh tế từ phụ phẩm
Kết Luận: Tiêu Chuẩn Kỹ Thuật — Nền Tảng Không Thể Thiếu
Hệ thống tiêu chuẩn kỹ thuật trong thiết kế và vận hành tháp hấp thụ khí thải không phải là gánh nặng hành chính mà là công cụ bảo vệ đầu tư thiết thực nhất của doanh nghiệp. Một tháp hấp thụ được thiết kế đúng theo NTU–HTU, vận hành đúng theo SOP và bảo dưỡng đúng theo RBI sẽ:
- Đạt và duy trì hiệu suất xử lý khí thải theo đúng cam kết thiết kế trong suốt 20 năm vòng đời
- Tuân thủ ổn định QCVN 19 và các quy chuẩn môi trường — loại bỏ rủi ro pháp lý và xử phạt
- Tiêu thụ hóa chất và điện năng ở mức tối ưu kinh tế nhất nhờ kiểm soát thông số vận hành đúng
- Cho phép phát hiện sớm và xử lý kịp thời các vấn đề kỹ thuật trước khi chúng trở thành sự cố nghiêm trọng
Việc lựa chọn đơn vị tư vấn thiết kế có năng lực, có kinh nghiệm và am hiểu đầy đủ hệ thống tiêu chuẩn kỹ thuật từ DVS 2205, VDI 3679, GPSA đến QCVN 19 và Thông tư 10/2021/TT-BTNMT là điều kiện tiên quyết để dự án xử lý khí thải thành công và bền vững.
Bài viết được biên soạn bởi đội ngũ kỹ sư thiết kế hệ thống xử lý khí thải và kỹ thuật môi trường công nghiệp — Cập nhật theo QCVN 19:2009/BTNMT, Nghị định 08/2022/NĐ-CP, Thông tư 10/2021/TT-BTNMT và các tiêu chuẩn kỹ thuật quốc tế DVS, VDI, ISO hiện hành.
