Hướng dẫn thiết kế tháp hấp phụ than hoạt tính chuyên sâu — từ lựa chọn vật liệu hấp phụ, tính toán dung lượng hấp phụ, thiết kế thủy lực đến tiêu chuẩn kỹ thuật quốc tế và quy định QCVN áp dụng tại Việt Nam.
Mở Đầu: Tháp Hấp Phụ Than Hoạt Tính Trong Kiểm Soát Ô Nhiễm Không Khí

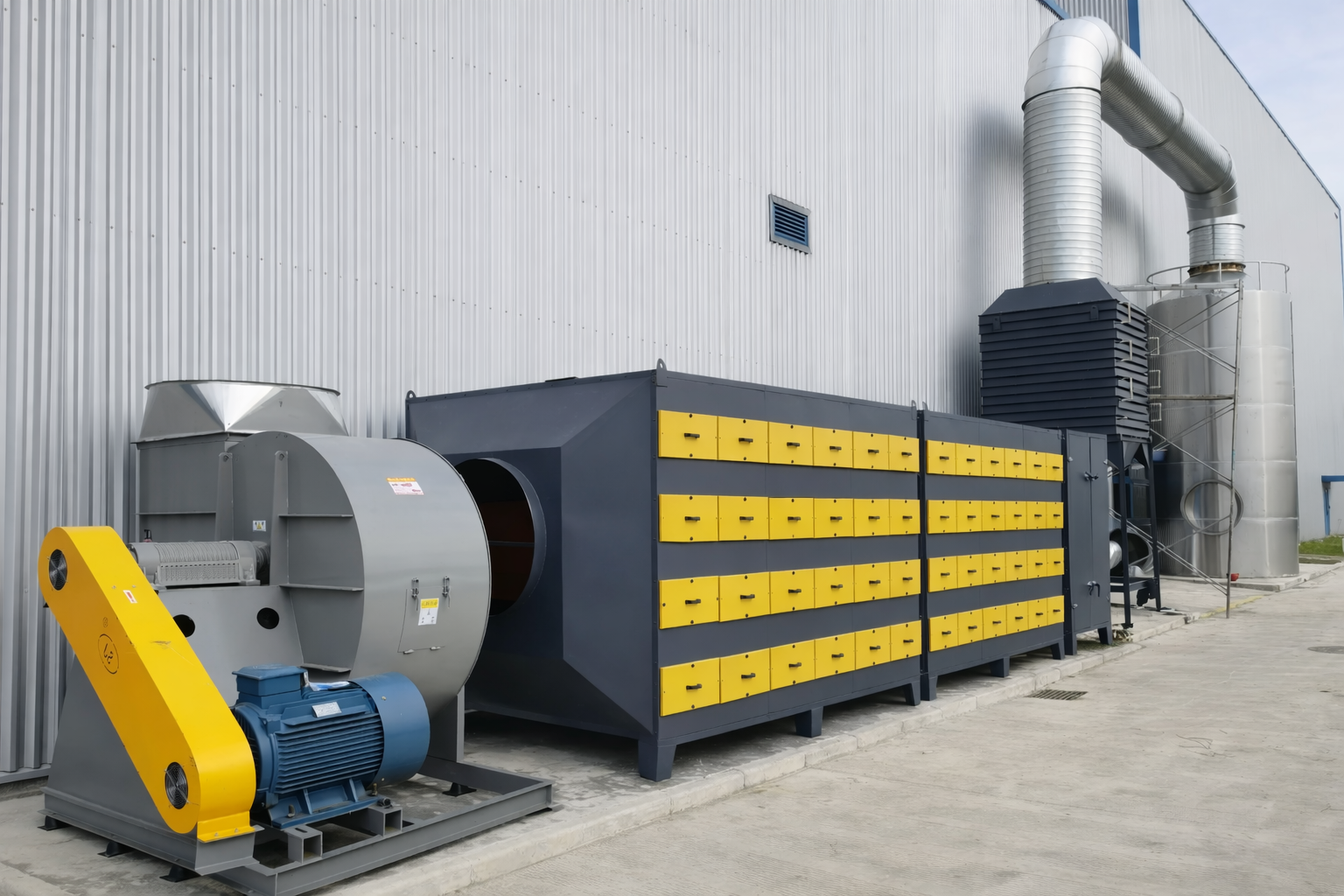

Trong bộ công cụ kiểm soát ô nhiễm không khí công nghiệp hiện đại, tháp hấp phụ than hoạt tính (Activated Carbon Adsorber — ACA) giữ vị trí không thể thay thế đối với một lớp chất ô nhiễm đặc biệt: các hợp chất hữu cơ dễ bay hơi (VOC — Volatile Organic Compounds), dung môi hữu cơ, mùi hôi đặc trưng và một số hợp chất vô cơ độc hại như H₂S, SO₂ nồng độ thấp, Hg vapor.
Không giống tháp hấp thụ ướt (wet scrubber) xử lý chất ô nhiễm tan trong nước bằng phản ứng pha lỏng, tháp hấp phụ than hoạt tính vận hành theo cơ chế bề mặt — chất ô nhiễm bị giữ lại trong mạng lưới vi mao quản của than bằng lực hấp phụ vật lý (physisorption) và hóa học (chemisorption). Đây là công nghệ không phát sinh chất thải lỏng thứ cấp, vận hành đơn giản và đặc biệt hiệu quả với hỗn hợp khí thải có nồng độ chất ô nhiễm thấp đến trung bình.
Tuy nhiên, hiệu suất thực tế của tháp than hoạt tính phụ thuộc cực kỳ nhạy vào chất lượng thiết kế kỹ thuật — từ lựa chọn đúng loại than, tính toán dung lượng hấp phụ (adsorption capacity), thiết kế vận tốc dòng khí, chiều cao lớp than đến hệ thống tái sinh (regeneration). Một tháp thiết kế sai thông số có thể bão hòa (saturation) chỉ sau vài giờ vận hành hoặc tạo ra hiện tượng breakthrough — chất ô nhiễm xuyên qua lớp than mà không bị giữ lại — gây vi phạm QCVN và nguy hiểm cho sức khỏe.
Bài viết này hệ thống hóa đầy đủ các tiêu chuẩn kỹ thuật không thể bỏ qua trong thiết kế và vận hành tháp hấp phụ than hoạt tính, giúp kỹ sư môi trường, kỹ sư hóa công nghiệp và chủ đầu tư xây dựng hệ thống đạt hiệu suất tối ưu và tuân thủ pháp lý đầy đủ.
1. Nền Tảng Khoa Học — Cơ Chế Hấp Phụ Và Đặc Tính Vật Liệu
1.1. Cơ Chế Hấp Phụ Trong Than Hoạt Tính
Than hoạt tính (Activated Carbon — AC) là vật liệu hấp phụ dạng rắn có cấu trúc lỗ rỗng cực kỳ phát triển, được chế tạo từ nguyên liệu carbonaceous (than đá, gáo dừa, gỗ, than bùn) qua quá trình hoạt hóa bằng hơi nước hoặc CO₂ ở nhiệt độ 800–1.000°C.

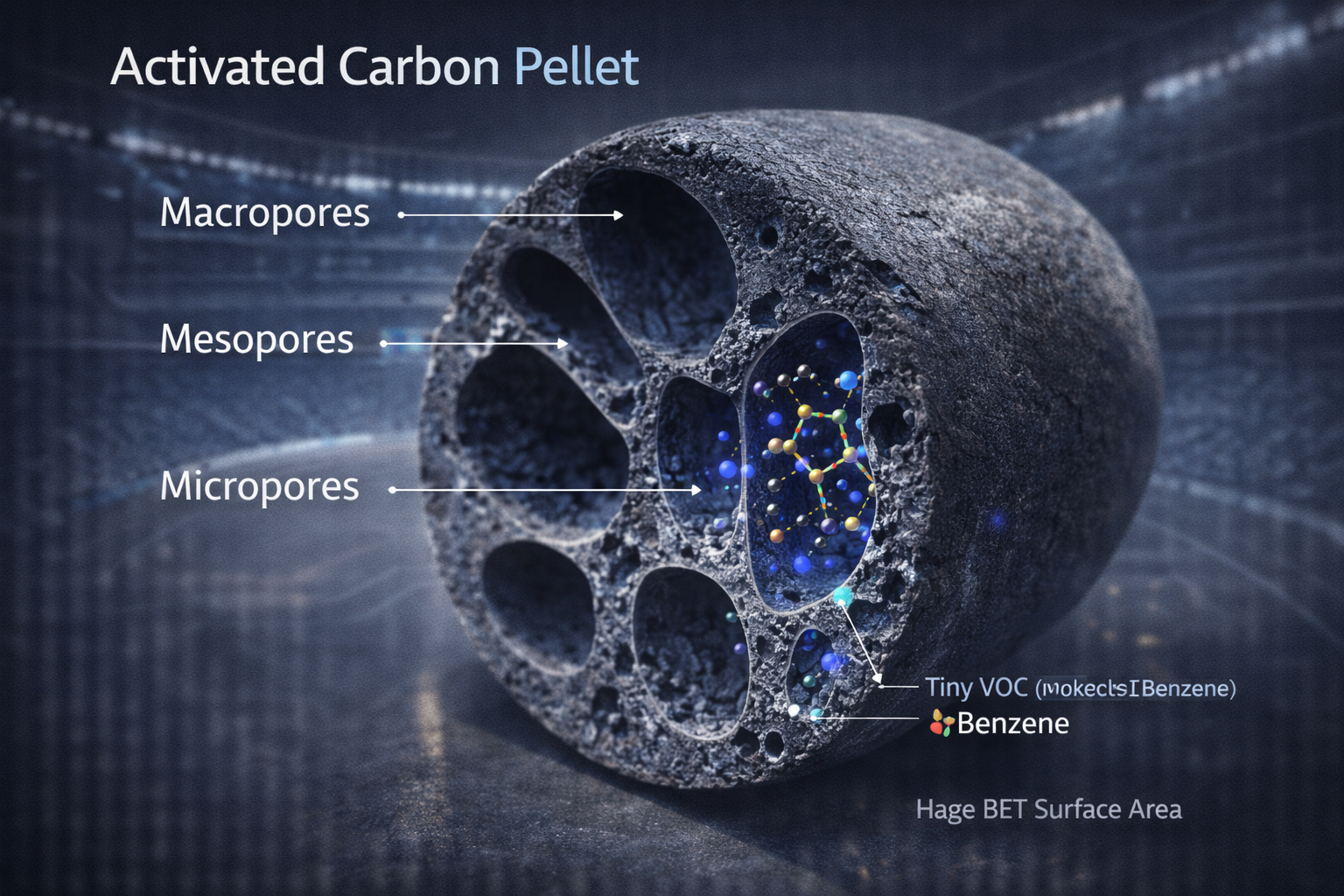

Hệ thống lỗ rỗng của than hoạt tính (phân loại theo IUPAC):
| Loại lỗ rỗng | Đường kính (nm) | Vai trò trong hấp phụ |
|---|---|---|
| Vi lỗ (micropore) | < 2 nm | Hấp phụ chủ yếu — chứa 90%+ dung lượng hấp phụ |
| Trung lỗ (mesopore) | 2–50 nm | Kênh khuếch tán vào vi lỗ; hấp phụ phụ |
| Đại lỗ (macropore) | > 50 nm | Kênh vận chuyển khối — không hấp phụ đáng kể |
Diện tích bề mặt riêng BET (Brunauer–Emmett–Teller) của than hoạt tính chất lượng cao đạt 800–1.500 m²/g — con số đáng kinh ngạc: 1 gram than hoạt tính có tổng diện tích bề mặt tương đương 4–8 sân bóng đá.
Hai cơ chế hấp phụ song song:
a) Hấp phụ vật lý (physisorption / Van der Waals adsorption): Phân tử chất ô nhiễm bị giữ lại trên bề mặt than bởi lực Van der Waals — lực hút giữa dipole tạm thời. Đây là quá trình thuận nghịch (reversible), cho phép tái sinh than bằng nhiệt (thermal desorption) hoặc hơi nước (steam regeneration). Phù hợp với hầu hết VOC, dung môi hữu cơ, hydrocarbon.
b) Hấp phụ hóa học (chemisorption): Hình thành liên kết hóa học thực sự giữa bề mặt than và phân tử chất hấp phụ. Năng lượng hoạt hóa cao hơn, ít hoặc không thuận nghịch. Xảy ra với H₂S, SO₂, NOₓ trên than hoạt tính đã được tẩm hóa chất (impregnated activated carbon).
1.2. Đường Đẳng Nhiệt Hấp Phụ (Adsorption Isotherm) — Nền Tảng Tính Toán Thiết Kế
Đường đẳng nhiệt hấp phụ mô tả mối quan hệ giữa lượng chất bị hấp phụ (q) và nồng độ khí tại cân bằng (C) ở nhiệt độ không đổi. Đây là dữ liệu thiết yếu nhất trong tính toán thiết kế tháp than.
Mô hình Freundlich — Phổ biến nhất trong thiết kế công nghiệp:
q = K_F × C^(1/n)
Hoặc dạng tuyến tính hóa:
log q = log K_F + (1/n) × log C
Trong đó:
- q = dung lượng hấp phụ tại cân bằng (g chất ô nhiễm / g than hoạt tính)
- C = nồng độ chất ô nhiễm trong pha khí tại cân bằng (mg/m³ hoặc ppmv)
- K_F = hằng số Freundlich (đặc trưng ái lực hấp phụ)
- 1/n = hằng số cường độ hấp phụ (0,1–0,8 cho hấp phụ thuận lợi)
Giá trị 1/n < 1 cho thấy hấp phụ thuận lợi (favorable adsorption); 1/n > 1 là không thuận lợi (unfavorable). Phần lớn cặp VOC–than hoạt tính có 1/n = 0,2–0,6.
Mô hình Langmuir — Dùng khi cần xác định dung lượng bão hòa:
q = (q_max × K_L × C) / (1 + K_L × C)
Trong đó:
- q_max = dung lượng hấp phụ tối đa (monolayer capacity) — g chất ô nhiễm / g than
- K_L = hằng số Langmuir liên quan đến năng lượng hấp phụ (m³/mg)
Hằng số Freundlich điển hình cho các VOC phổ biến (than hoạt tính gáo dừa, 25°C):
| Chất ô nhiễm | K_F | 1/n | q tại C=100 mg/m³ (g/g) |
|---|---|---|---|
| Toluene | 0,195 | 0,44 | 0,110 |
| Benzene | 0,132 | 0,42 | 0,072 |
| Xylene | 0,287 | 0,41 | 0,158 |
| MEK (methyl ethyl ketone) | 0,068 | 0,51 | 0,043 |
| Acetone | 0,052 | 0,50 | 0,032 |
| Ethanol | 0,028 | 0,56 | 0,021 |
| Methylene chloride | 0,081 | 0,45 | 0,046 |
| Styrene | 0,324 | 0,40 | 0,174 |
| H₂S | 0,012 | 0,65 | 0,011 (than thường) |
Lưu ý thiết kế quan trọng: Hằng số hấp phụ phụ thuộc mạnh vào nhiệt độ (theo phương trình Clausius–Clapeyron: tăng 10°C giảm dung lượng ~20–30%), độ ẩm (RH > 60% làm giảm dung lượng VOC do nước chiếm vi lỗ) và loại than (gáo dừa, than đá, gỗ có đặc tính khác nhau). Phải sử dụng hằng số đẳng nhiệt đo tại điều kiện vận hành thực tế, không phải điều kiện chuẩn phòng thí nghiệm.
2. Phân Loại Than Hoạt Tính — Lựa Chọn Đúng Cho Từng Ứng Dụng
2.1. Phân Loại Theo Hình Dạng Vật Lý
| Loại than | Hình dạng | Kích thước điển hình | Ứng dụng chính |
|---|---|---|---|
| Dạng hạt (Granular AC — GAC) | Hạt không đều, vỡ vụn | 0,4–4,8 mm (4×8 đến 12×40 mesh) | Tháp hấp phụ khí thải công nghiệp |
| Dạng viên đùn (Pelletized / Extruded AC) | Hình trụ đều | Ø1,5–4 mm, dài 3–8 mm | Tháp hấp phụ áp suất thấp, tái sinh dễ |
| Dạng bột (Powdered AC — PAC) | Bột mịn | < 0,18 mm (80 mesh) | Phun vào dòng khí — không dùng trong tháp cố định |
| Dạng sợi (Activated Carbon Fiber — ACF) | Vải, tấm, cuộn | Đường kính sợi 10–20 µm | Hiệu suất cao, tái sinh nhanh — chi phí cao |

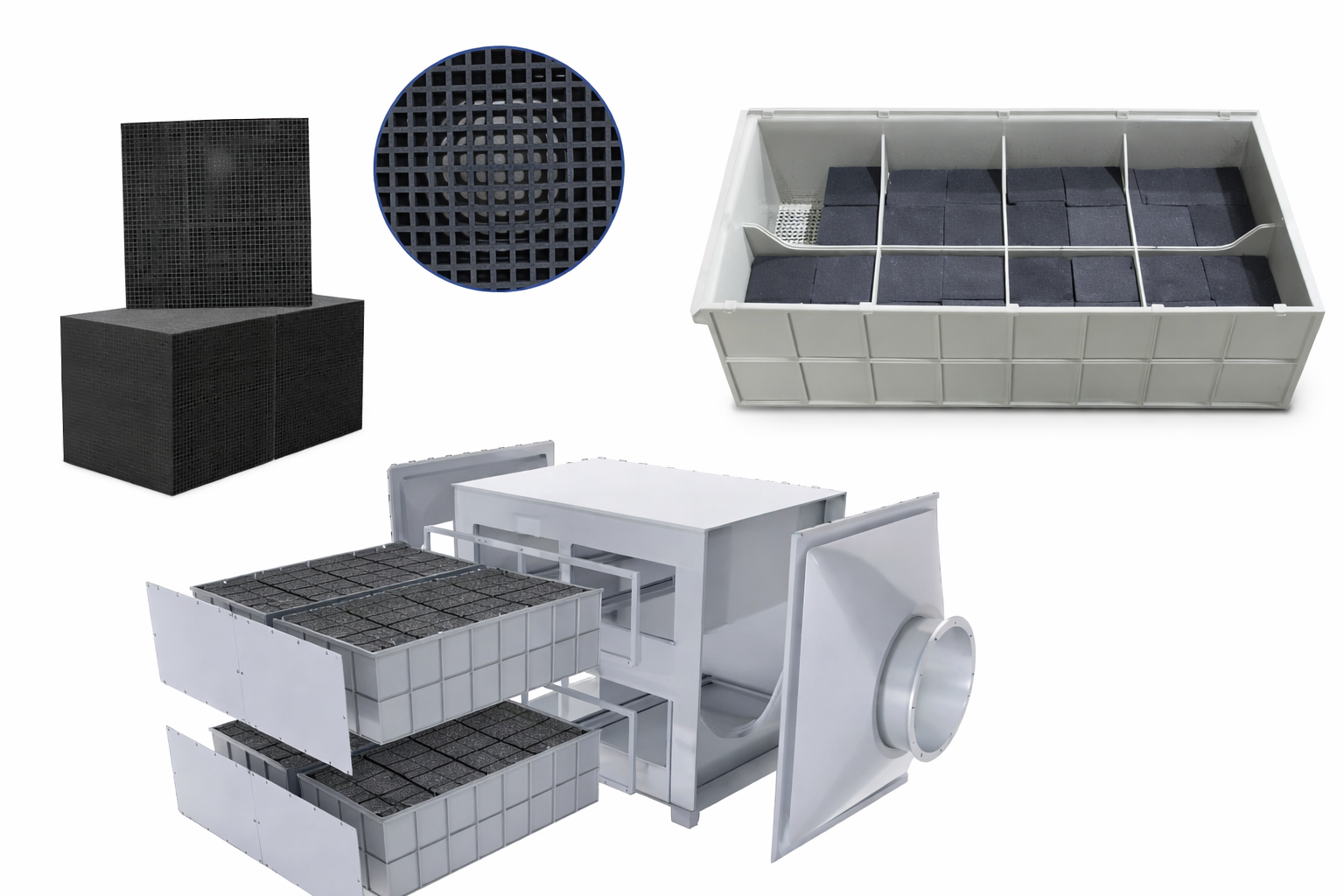

| Dạng tổ ong (Honeycomb AC) | Cấu trúc tổ ong | Ô vuông 1,5×1,5 mm | Tổn thất áp suất thấp, lưu lượng lớn |
Lựa chọn hình dạng than cho tháp cố định (fixed bed adsorber):
- GAC 4×8 mesh hoặc 4×10 mesh: Lựa chọn tiêu chuẩn cho phần lớn tháp hấp phụ công nghiệp. Cân bằng tốt giữa diện tích bề mặt, tổn thất áp suất và chi phí.
- Pellet Ø4mm: Khi cần tổn thất áp suất thấp hơn và khả năng tái sinh đồng đều hơn.
- Honeycomb AC: Khi lưu lượng khí rất lớn (>50.000 Nm³/h) và tổn thất áp suất phải tối thiểu.
2.2. Phân Loại Theo Nguyên Liệu Và Đặc Tính Lỗ Rỗng
| Nguyên liệu | BET (m²/g) | Vi lỗ (%) | Trung lỗ (%) | Ứng dụng ưu việt |
|---|---|---|---|---|
| Gáo dừa (coconut shell) | 1.000–1.200 | 85–90 | 10–15 | VOC, dung môi, mùi — Tiêu chuẩn vàng |
| Than đá bitum (coal) | 800–1.100 | 70–80 | 20–30 | VOC phân tử lớn, phenol, hợp chất Cl |
| Gỗ (wood-based) | 700–1.500 | 50–70 | 30–50 | Màu sắc, phân tử lớn, chất hữu cơ trong nước |
| Than bùn (peat) | 800–1.100 | 65–75 | 25–35 | Đa dụng |
| Vỏ hạt dẻ / biomass | 900–1.200 | 75–85 | 15–25 | Thay thế gáo dừa, chi phí thấp hơn |
Khuyến nghị thực tiễn: Đối với tháp hấp phụ VOC và dung môi công nghiệp, than hoạt tính gáo dừa dạng GAC 4×8 mesh là lựa chọn được chỉ định trong hầu hết quy trình thiết kế quốc tế — nhờ tỷ lệ vi lỗ cao nhất (chứa dung lượng hấp phụ tốt nhất với phân tử VOC nhỏ), độ cứng cơ học cao (ít bụi vỡ vụn), cấu trúc lỗ đồng đều và khả năng tái sinh nhiều chu kỳ tốt nhất.
2.3. Than Hoạt Tính Tẩm Hóa Chất (Impregnated Activated Carbon)
Đối với khí thải chứa chất ô nhiễm không hấp phụ tốt trên than thường (như H₂S, SO₂, NOₓ, Hg, acid vô cơ), than hoạt tính được tẩm hóa chất đặc biệt để tạo phản ứng hóa học tại bề mặt:
| Tác nhân tẩm | Chất ô nhiễm mục tiêu | Phản ứng bề mặt | Hiệu suất |
|---|---|---|---|
| KI (kali iodide) | Hg⁰ vapor | Hg + I₂ → HgI₂ (solid) | >99% |
| KOH / NaOH | H₂S, SO₂, acid hữu cơ | H₂S + KOH → KHS + H₂O | 80–99% |
| H₃PO₄ (phosphoric acid) | NH₃, amine hữu cơ | NH₃ + H₃PO₄ → (NH₄)H₂PO₄ | 85–99% |
| KMnO₄ (kali permanganate) | H₂S, ethylene, formaldehyde | Oxy hóa tại bề mặt | 70–95% |
| Lưu huỳnh (S) | Hg⁰ | Hg + S → HgS | >95% |
| Đồng (II) sulfate | HCN, H₂S | Phức hợp với kim loại | >90% |
Lưu ý thiết kế quan trọng: Than tẩm hóa chất không thể tái sinh hoặc tái sinh rất hạn chế — khi bão hòa phải thay toàn bộ. Chi phí vật liệu cao hơn 2–5 lần than thường. Phải tách riêng khỏi dòng thải nguy hại khi thay thế.
3. Tiêu Chuẩn Kỹ Thuật Thiết Kế Tháp Hấp Phụ Than Hoạt Tính
3.1. Thiết Lập Cơ Sở Dữ Liệu Thiết Kế (Design Basis)
Trước khi bắt đầu bất kỳ tính toán thiết kế nào, phải thu thập đầy đủ và chính xác cơ sở dữ liệu nguồn thải (Design Basis Document):

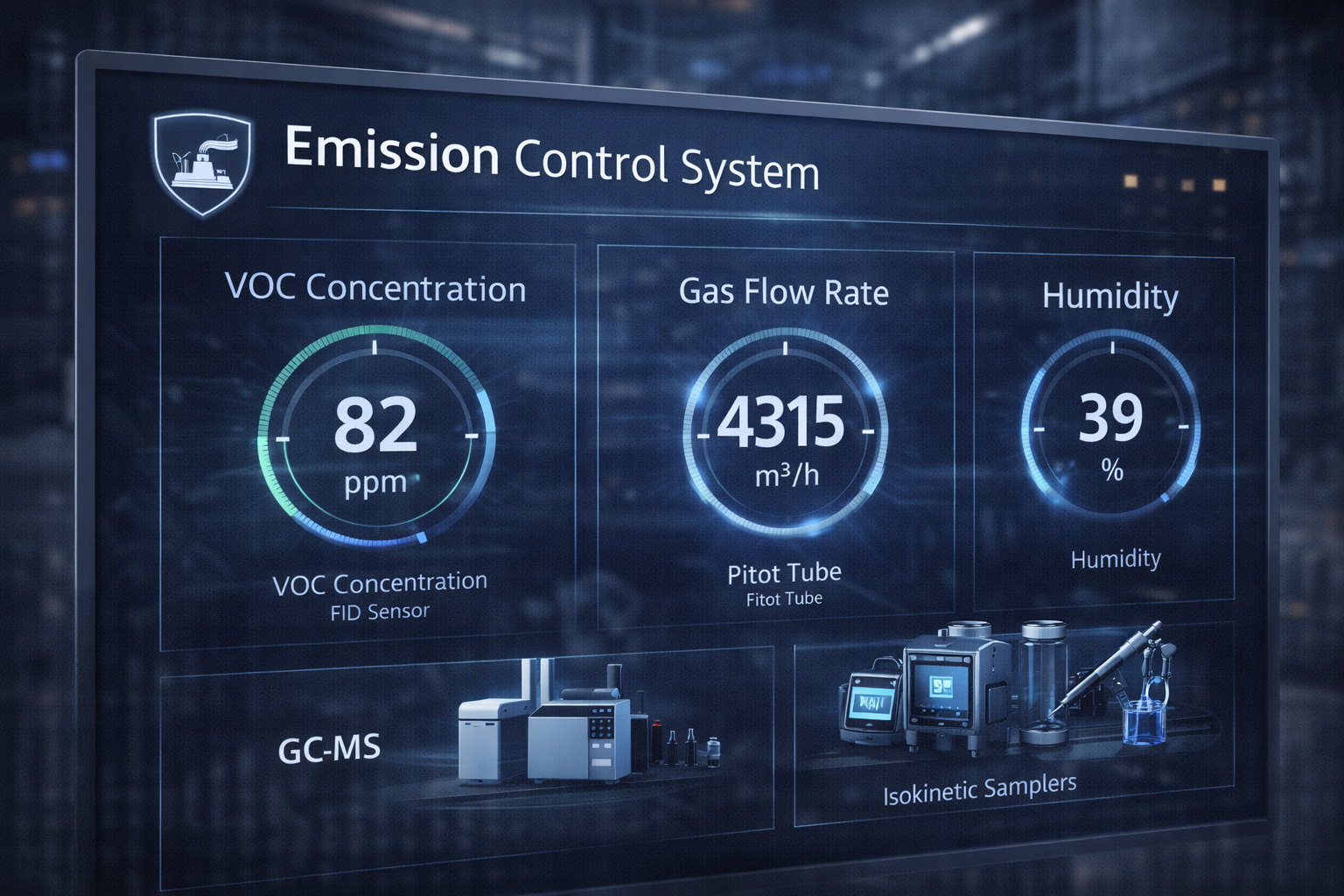

Dữ liệu bắt buộc thu thập và xác nhận:
| Thông số | Đơn vị | Phương pháp xác định | Ghi chú |
|---|---|---|---|
| Lưu lượng khí thực tế (Q_actual) | m³/h | Đo pitot tube (ISO 10780) | Đo tại điều kiện T, P thực |
| Lưu lượng khí tiêu chuẩn (Q_std) | Nm³/h | Tính chuyển đổi từ actual | 0°C, 101,3 kPa, khô |
| Nhiệt độ khí đầu vào tháp | °C | Cặp nhiệt điện PT100 | Tối đa và trung bình |
| Độ ẩm tương đối (%RH) hoặc điểm sương | % / °C | Ẩm kế điện tử | Cực kỳ quan trọng với hấp phụ |
| Nồng độ VOC tổng (Total VOC) | mg/m³ hoặc ppmv | Máy FID (Flame Ionization Detector) | Theo phương pháp EPA Method 25A |
| Thành phần từng chất VOC cụ thể | mg/m³ hoặc ppmv | GC-MS (sắc ký khí–khối phổ) | Xác định chất hấp phụ khó nhất |
| Nồng độ bụi trong khí | mg/m³ | Isokinetic sampling (ISO 9096) | Bụi >1 mg/m³ phải lọc trước |
| Nồng độ dầu/mist dầu | mg/m³ | Impinger sampling | Dầu bịt lỗ than — phải lọc trước |
| Nồng độ hơi ẩm (nước) | g/kg khí khô | Psychrometric calculation | RH > 60% làm giảm năng suất than |
| Thời gian vận hành nguồn thải | h/ngày, ngày/năm | Lịch vận hành nhà máy | Tính khối lượng than cần thiết |
Xác lập điều kiện thiết kế bảo thủ:
- Lưu lượng thiết kế = Q_đỉnh × 1,15 (không dùng Q_trung bình)
- Nồng độ thiết kế = C_đỉnh × 1,20
- Nhiệt độ thiết kế = T_tối đa vận hành (không phải T_trung bình)
- Độ ẩm thiết kế = RH_tối đa dự kiến
3.2. Tiêu Chuẩn Tính Toán Dung Lượng Hấp Phụ Và Kích Thước Tháp
3.2.1. Tính khối lượng than hoạt tính cần thiết
Dung lượng hấp phụ cân bằng của than tại điều kiện đầu vào:
q_eq = K_F × C_in^(1/n) (Freundlich, g chất ô nhiễm / g than)
Tuy nhiên, trong tháp hấp phụ thực tế, không khai thác được 100% dung lượng cân bằng do:
- Vùng truyền khối (Mass Transfer Zone — MTZ) chiếm một phần chiều cao lớp than
- Maldistribution dòng khí
- Ảnh hưởng độ ẩm và nhiệt độ thực tế
Khối lượng than thiết kế áp dụng hệ số sử dụng hiệu quả:
q_thiết kế = q_eq × f_use
Với f_use = 0,35–0,55 (35–55% dung lượng cân bằng lý thuyết) cho thiết kế thực tiễn an toàn
Khối lượng than cần thiết để đạt thời gian vận hành mục tiêu (t_cycle):
M_AC = (Q × C_in × t_cycle) / (q_thiết kế × 10⁶)
Trong đó:
- Q = lưu lượng khí (m³/h)
- C_in = nồng độ VOC đầu vào (mg/m³)
- t_cycle = thời gian giữa hai lần thay/tái sinh than (h)
- q_thiết kế = dung lượng hấp phụ thiết kế (g/g)
- M_AC = khối lượng than (kg)
3.2.2. Tiêu chuẩn thời gian tiếp xúc (Contact Time / Residence Time)
Đây là thông số thiết kế quan trọng nhất kiểm soát hiệu suất xử lý:
EBCT — Empty Bed Contact Time (Thời gian tiếp xúc lớp rỗng):
EBCT = V_bed / Q = (A × L) / Q (s hoặc min)
Tiêu chuẩn EBCT theo ứng dụng (theo EPA Design Manual và VDI 3674):
| Ứng dụng | EBCT tối thiểu | EBCT thông dụng | EBCT cao cấp |
|---|---|---|---|
| VOC dung môi hữu cơ nhẹ (MEK, acetone) | 2,0 s | 3–5 s | 6–10 s |
| VOC dung môi trung bình (toluene, xylene) | 1,5 s | 2,5–4 s | 5–8 s |
| VOC phân tử lớn (styrene, hợp chất Cl) | 1,0 s | 2–3,5 s | 4–6 s |
| H₂S nồng độ thấp (<50 ppm) | 3,0 s | 5–8 s | 10–15 s |
| Hơi mercury (Hg vapor) | 5,0 s | 8–12 s | 15–20 s |
| Mùi hôi phức hợp (odor control) | 1,5 s | 3–5 s | 6–10 s |
| Khí thải y tế (formaldehyde, sterilant) | 3,0 s | 5–8 s | 10–15 s |
Lưu ý: EBCT ngắn hơn giá trị tối thiểu sẽ không đủ thời gian khuếch tán phân tử VOC từ pha khí vào vi lỗ than — dẫn đến hiệu suất thấp và breakthrough sớm.
3.2.3. Tiêu chuẩn vận tốc khí trong lớp than (Superficial Velocity)
Vận tốc khí rỗng qua lớp than (u₀) là thông số kiểm soát:
- Tổn thất áp suất qua lớp than (ΔP)
- Thời gian tiếp xúc khí–than
- Nguy cơ xới tung lớp than (bed fluidization) khi vận tốc quá cao
Tiêu chuẩn vận tốc theo VDI 3674 và EPA AP-42:
| Hướng dòng khí | Vận tốc tối thiểu | Vận tốc thiết kế | Vận tốc tối đa |
|---|---|---|---|
| Dòng xuống (downflow — phổ biến nhất) | 0,10 m/s | 0,15–0,30 m/s | 0,45 m/s |
| Dòng lên (upflow) | 0,05 m/s | 0,10–0,20 m/s | 0,30 m/s |
| Dòng ngang (crossflow) | – | 0,20–0,40 m/s | 0,60 m/s |
Tổn thất áp suất qua lớp than (Ergun Equation):
ΔP/L = [150μu₀(1-ε)²/d_p²ε³] + [1,75ρ_g u₀²(1-ε)/d_p ε³]
Trong đó:
- L = chiều cao lớp than (m)
- μ = độ nhớt động lực học khí (Pa·s)
- u₀ = vận tốc khí rỗng (m/s)
- ε = phần rỗng của lớp hạt than (0,35–0,45 với GAC)
- d_p = đường kính hạt than trung bình (m)
- ρ_g = mật độ khí (kg/m³)
Tổn thất áp suất thiết kế chấp nhận được:
- Tháp lọc khí thải tiêu chuẩn: 500–2.000 Pa trên 1 m chiều cao lớp than
- Tổng ΔP qua tháp: ≤ 3.000–5.000 Pa (tùy công suất quạt hút)
3.3. Tiêu Chuẩn Thiết Kế Chiều Cao Lớp Than Và Tỷ Lệ L/D
3.3.1. Chiều cao lớp than (Bed Depth)
Chiều cao lớp than phải đảm bảo đồng thời:
- Đủ EBCT để đạt hiệu suất xử lý mục tiêu
- Đủ chiều cao MTZ để vùng truyền khối không chạm đáy lớp than (tránh breakthrough sớm)
Chiều cao vùng truyền khối MTZ (Mass Transfer Zone):
MTZ là vùng chiều cao nơi nồng độ chất ô nhiễm giảm từ C_in (đầu vào) xuống C_out (đầu ra). Chiều cao MTZ điển hình:
- GAC 4×8 mesh, VOC nhẹ: 0,1–0,3 m
- GAC 4×8 mesh, VOC nặng/dính: 0,3–0,6 m
- Pellet 4mm, VOC nhẹ: 0,15–0,35 m
Chiều cao lớp than thiết kế tối thiểu:
L_min = (1,5 ÷ 2,0) × L_MTZ — đảm bảo lớp than bão hòa hoàn toàn phía trên MTZ trước khi breakthrough
Chiều cao thực tế thiết kế (thêm hệ số an toàn):
L_thiết kế = L_EBCT + 1,5 × L_MTZ + L_dự phòng
Tiêu chuẩn chiều cao lớp than theo EPA Design Guidance:
- Chiều cao tối thiểu tuyệt đối: 0,30 m (dưới ngưỡng này không đảm bảo phân phối dòng khí đều)
- Chiều cao thông thường: 0,6–1,5 m cho một tầng
- Chiều cao tối đa một tầng (downflow): 1,5–2,0 m trước khi cần tháp hai tầng nối tiếp
3.3.2. Tỷ lệ chiều cao/đường kính (L/D ratio)
| L/D ratio | Đánh giá | Ghi chú |
|---|---|---|
| < 0,5 | Không chấp nhận | Dòng khí phân tán kém, channeling |
| 0,5–1,0 | Chấp nhận được | Áp dụng khi tháp nằm ngang |
| 1,0–2,5 | Tối ưu — tiêu chuẩn thiết kế | Phân phối tốt, dễ bảo dưỡng |
| 2,5–4,0 | Chấp nhận | Tổn thất áp suất cao hơn |
| > 4,0 | Không khuyến nghị | ΔP quá cao, khó thay than |
3.4. Tiêu Chuẩn Thiết Kế Hệ Thống Phân Phối Khí
Yêu cầu phân phối dòng khí đồng đều là tiêu chí thiết kế quan trọng thứ hai sau tính toán dung lượng hấp phụ. Dòng khí phân phối không đều tạo ra channeling — dòng khí tập trung qua vùng than nhất định, làm bão hòa cục bộ và breakthrough sớm trong khi phần lớn than còn chưa được sử dụng.
Tiêu chuẩn phân phối dòng khí đầu vào theo GPSA và VDI 3674:
- Hệ thống inlet manifold: Tốc độ khí tại inlet nozzle ≤ 10 m/s (tránh hiệu ứng jet tạo dòng chảy không đều)
- Tấm phân phối (distribution plate): Lỗ đục với diện tích lỗ tổng = 25–40% tiết diện tháp; bố trí đều trên toàn tiết diện
- Lớp vật liệu hỗ trợ (support media): Sỏi hoặc ceramic ball Ø6–25 mm, chiều dày 50–150 mm dưới lớp than — hỗ trợ than và phân phối đều dòng chảy qua đáy tháp
- Chiều cao tự do phía trên lớp than: ≥ 300–500 mm từ bề mặt than đến inlet — cho phép khí phân phối đều trước khi vào lớp than
- Sai lệch tốc độ dòng: Không quá ±10% so với vận tốc trung bình tại bất kỳ điểm nào trên tiết diện ngang
3.5. Tiêu Chuẩn Thiết Kế Hệ Thống Hai Tầng (Dual-Bed / Lead-Lag System)
Đây là tiêu chuẩn thiết kế bắt buộc với các ứng dụng quan trọng (critical applications) hoặc khi cần đảm bảo hiệu suất xử lý liên tục:

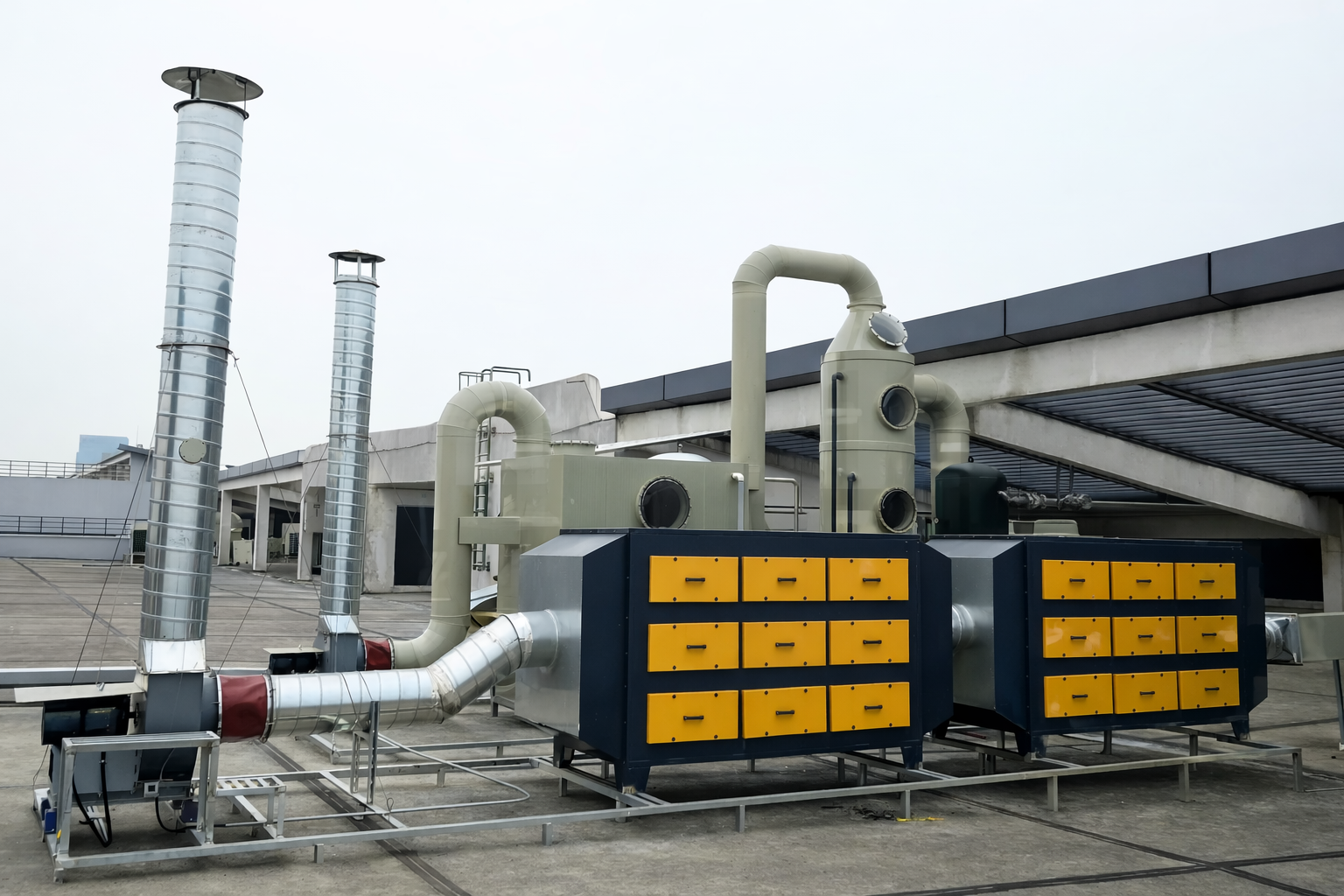

Cấu hình Lead-Lag (Phổ biến nhất):
Khí vào → [Tháp dẫn (Lead)] → [Tháp theo (Lag)] → Khí sạch ra
↓ ↓
Bão hòa trước Bắt đầu hấp phụ
(thay/tái sinh) (chuyển thành Lead)

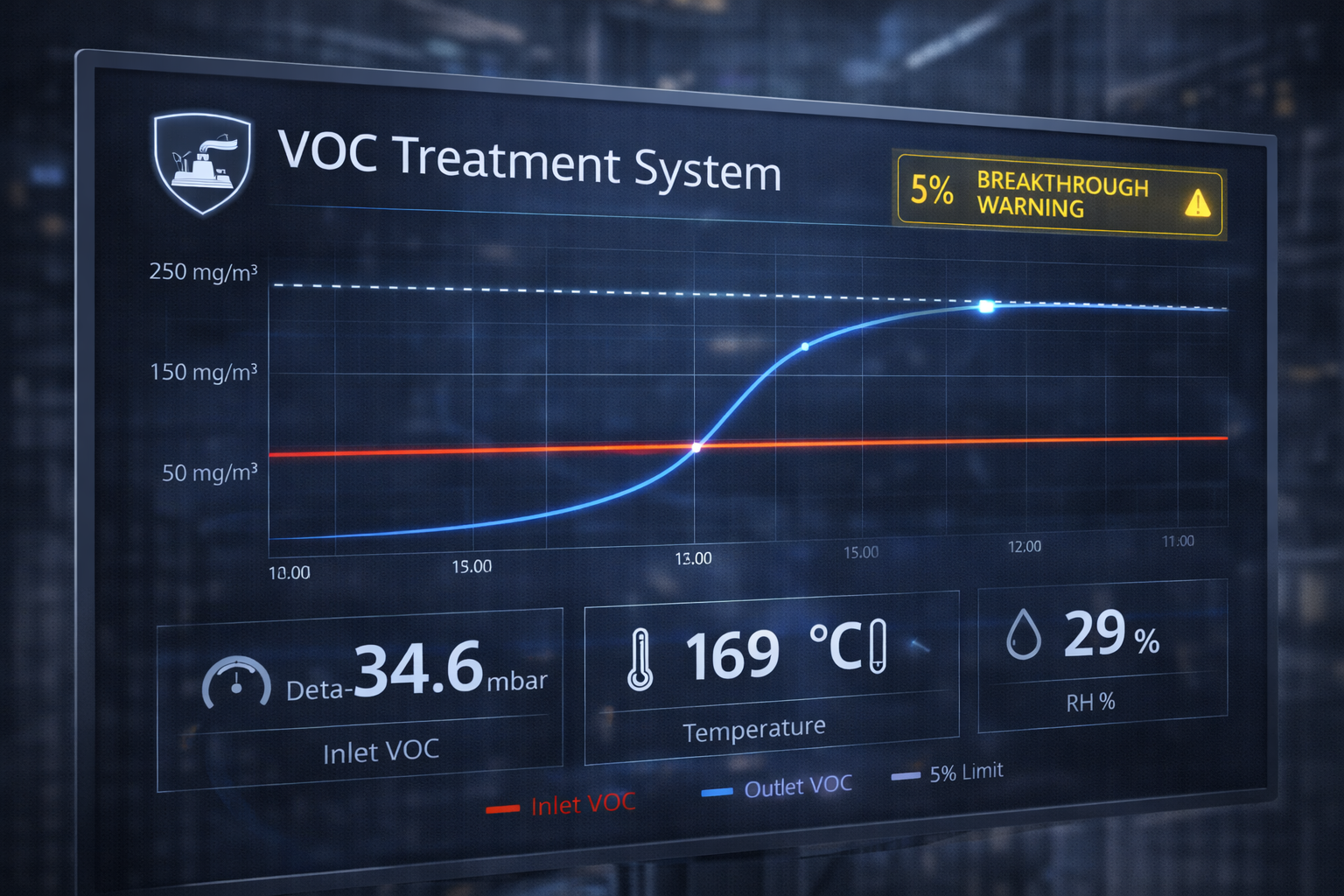

Nguyên lý vận hành: Khi tháp Lead tiếp cận breakthrough (nồng độ đầu ra tháp Lead > 5–10% C_in), hoán đổi vị trí: Lag chuyển thành Lead mới, tháp vừa thay than/tái sinh chuyển thành Lag mới.
Tiêu chuẩn thiết kế hệ Lead-Lag:
- Thể tích than mỗi tháp: 50–65% tổng thể tích than tính toán
- Khoảng cách giữa hai lần thay than (cycle time): ≥ 72 giờ (tiêu chuẩn EPA) để đảm bảo vận hành thực tế
- Hệ thống valve và bypass: Cho phép chuyển đổi Lead/Lag không ngừng xử lý khí
- Monitoring điểm giữa: Cảm biến đo nồng độ VOC giữa tháp Lead và Lag để phát hiện breakthrough sớm
4. Tiêu Chuẩn Tái Sinh Than Hoạt Tính (Regeneration)
4.1. Các Phương Pháp Tái Sinh Và Tiêu Chuẩn Kỹ Thuật
4.1.1. Tái sinh bằng hơi nước (Steam Regeneration — TSA: Temperature Swing Adsorption)
Phương pháp phổ biến nhất cho VOC và dung môi hữu cơ có điểm sôi > 50°C:
Tiêu chuẩn quy trình tái sinh hơi nước:
| Bước | Mô tả | Thông số kỹ thuật |
|---|---|---|
| Bước 1 — Hơi hóa (Steaming) | Thổi hơi nước bão hòa vào lớp than | Hơi nước 110–130°C, áp suất thấp (0–0,5 bar gauge) |
| Bước 2 — Ngưng tụ và thu hồi | Hơi nước + VOC ngưng tụ qua thiết bị trao đổi nhiệt | Nhiệt độ nước làm lạnh ≤ 20°C |
| Bước 3 — Tách pha (Decanting) | Tách VOC/dung môi khỏi nước ngưng | Bình tách pha + quan sát lớp tách |
| Bước 4 — Sấy khô (Drying) | Thổi khí nóng hoặc không khí qua lớp than | Nhiệt độ sấy 80–120°C, thời gian 1–3 giờ |
| Bước 5 — Làm nguội (Cooling) | Thổi khí nguội qua lớp than | Nhiệt độ ra ≤ 40°C trước khi chuyển sang hấp phụ |
Lượng hơi nước tiêu thụ: 2–5 kg hơi / kg VOC thu hồi (phụ thuộc loại VOC và điều kiện vận hành)
Giới hạn áp dụng tái sinh hơi nước:
- Không áp dụng với than đã tẩm hóa chất (impregnated carbon)
- Không áp dụng với VOC phản ứng với nước (anhydride, isocyanate)
- Hạn chế với VOC có điểm sôi rất thấp (<50°C) — tái sinh không hoàn toàn
- Sau 50–200 chu kỳ tái sinh, dung lượng than giảm 5–15% do mất micropore — cần thay mới
4.1.2. Tái sinh bằng khí nóng (Hot Gas Desorption — TPSA)
Thay hơi nước bằng khí trơ nóng (N₂, CO₂) hoặc không khí nóng (khi VOC không cháy được):
- Nhiệt độ khí tái sinh: 120–300°C tùy điểm sôi VOC
- Không tạo nước ngưng — tránh ẩm hóa lớp than
- Phù hợp với dung môi không tan trong nước (hydrocarbon nặng, silicon compound)
4.1.3. Tái sinh bằng áp suất (PSA — Pressure Swing Adsorption)
Ứng dụng trong thu hồi dung môi nồng độ cao (C > 5.000 ppmv):
- Hấp phụ ở áp suất cao → Giải hấp ở áp suất thấp (chân không)
- Không cần nhiệt — tiết kiệm năng lượng với dung môi dễ bay hơi
- Phức tạp hơn TSA, chi phí thiết bị cao hơn
4.1.4. Thay than mới (Carbon Replacement — Throw-away System)
Khi không kinh tế để tái sinh (lưu lượng nhỏ, nồng độ VOC thấp, than tẩm hóa chất):
- Tháp thiết kế đơn giản hơn, không cần hệ thống tái sinh
- Chi phí vận hành phụ thuộc vào giá than và tần suất thay than
- Than bão hòa phải xử lý như chất thải nguy hại nếu chứa dung môi độc hại (theo QCVN 07:2009/BTNMT)
5. Tiêu Chuẩn Vật Liệu Và Kết Cấu Tháp
5.1. Lựa Chọn Vật Liệu Chế Tạo Tháp
Tháp hấp phụ than hoạt tính hoạt động ở điều kiện tương đối nhẹ nhàng hơn tháp hấp thụ ướt (không tiếp xúc dung dịch acid), nhưng vẫn có yêu cầu vật liệu đặc thù:
| Vật liệu tháp | Điều kiện phù hợp | Ưu điểm | Nhược điểm |
|---|---|---|---|
| Thép carbon + sơn epoxy | VOC không ăn mòn, T < 80°C | Chi phí thấp, phổ biến | Ăn mòn nếu có ẩm và acid hữu cơ |
| Thép không gỉ SS304 | VOC hữu cơ nhẹ, hơi acid | Kháng ăn mòn tốt | Chi phí cao hơn CS 3–4 lần |
| Thép không gỉ SS316L | Khí thải có HCl, Cl⁻ | Kháng Cl⁻ tốt hơn 304 | Đắt nhất trong nhóm thép |
| Nhựa PP-H | VOC không phản ứng với PP, T < 75°C; HCl, SO₂ | Kháng hóa chất tuyệt vời, nhẹ | Giới hạn nhiệt độ 75–80°C |
| FRP (Fiberglass Reinforced Plastic) | VOC và acid vô cơ, T < 120°C | Kháng hóa chất, nhẹ | Cần lớp lót phù hợp |
| Thép carbon + lót PP/HDPE | VOC + acid vô cơ (HCl), T < 80°C | Kết hợp độ bền CS và kháng HH PP | Phức tạp hơn, cần kiểm tra lót |
Khuyến nghị thực tiễn:
- Tháp hấp phụ VOC đơn thuần (sơn, in ấn, chế biến thực phẩm): Thép carbon + sơn epoxy nội bộ

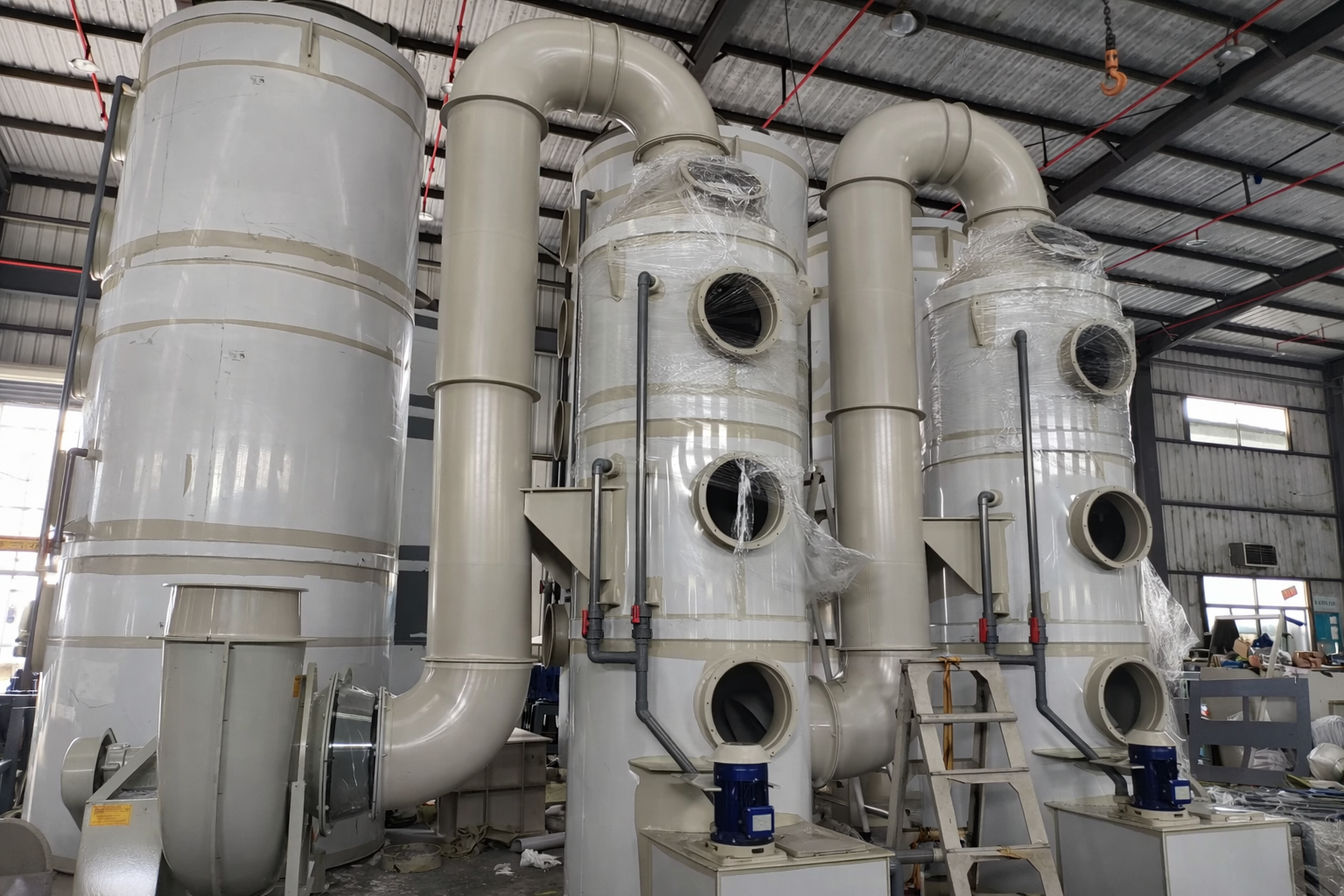

- Tháp hấp phụ khí thải có HCl/SO₂ + VOC (lò đốt, hóa chất): Tháp PP-H hoặc FRP
- Tháp hấp phụ có tái sinh hơi nước: Thép không gỉ SS304 — chịu được chu kỳ nhiệt ẩm
5.2. Tiêu Chuẩn Cơ Học Kết Cấu Tháp
Tháp hấp phụ than hoạt tính làm việc ở điều kiện áp suất thấp (gần khí quyển) nhưng phải chịu trọng lượng lớn của lớp than:
Tải trọng cơ học cần tính toán:
- Khối lượng than hoạt tính: 350–600 kg/m³ (tùy loại than, thường dùng 450–500 kg/m³)
- Tải trọng thiết kế = khối lượng than × thể tích lớp than × hệ số an toàn 1,3
- Lực gió (tháp ngoài trời cao > 4m): Tính theo TCVN 2737:2023
- Lực địa chấn (khu vực động đất): Tính theo TCVN 9386:2012
Hệ thống đỡ lớp than (support grid / grating):
- Lưới đỡ bằng thép không gỉ hoặc PP: khe hở lưới < 1/3 đường kính hạt than nhỏ nhất
- Khả năng chịu tải: ≥ 2× tải trọng than tối đa (hệ số an toàn tối thiểu)
- Tấm phân phối dòng kép: Tấm đục lỗ + lớp vải lọc PP để giữ bụi than nhỏ không lọt qua
5.3. Tiêu Chuẩn An Toàn Cháy Nổ — Yêu Cầu Đặc Biệt Với Tháp Than Hoạt Tính
Than hoạt tính bão hòa VOC là vật liệu tiềm ẩn nguy cơ cháy — đây là yêu cầu an toàn quan trọng nhất phân biệt tháp than với tháp hấp thụ ướt:
Nguy cơ cháy và tự bốc cháy (spontaneous combustion):
- Than hoạt tính có diện tích bề mặt cực lớn và nhiệt hấp phụ tích lũy — khi không kiểm soát có thể đạt nhiệt độ tự bốc cháy (150–200°C) trong điều kiện không thông gió
- VOC hấp phụ trên than tạo hỗn hợp dễ cháy nổ khi giải hấp không kiểm soát
- Giai đoạn tái sinh hơi nước: Hơi VOC + không khí trong dải nồng độ LEL–UEL là nguy hiểm nhất
Tiêu chuẩn an toàn bắt buộc theo NFPA 86 và ATEX Directive:
- Hệ thống giám sát nhiệt độ lớp than: Cặp nhiệt điện (thermocouple) tại ≥ 3 vị trí trong lớp than — cảnh báo khi T > 65°C, dừng khẩn cấp khi T > 80°C
- Hệ thống phun nước chữa cháy nội bộ tháp: Sprinkler đầu tháp và giữa tháp — kích hoạt tự động khi T ≥ 90°C
- Phân tích nồng độ VOC/dung môi trong khí vào tháp: Nồng độ đầu vào < 25% LEL (Lower Explosive Limit) — tiêu chuẩn bắt buộc. Nếu > 25% LEL: pha loãng bằng không khí trước khi vào tháp
- Chống tĩnh điện (static grounding): Nối đất toàn bộ tháp, đường ống và thiết bị — điện trở nối đất ≤ 10 Ω
- Phòng chống tia lửa và nguồn kích nổ: Tất cả thiết bị điện trong vùng nguy hiểm (Zone 1/2 theo ATEX) phải là thiết bị phòng nổ (Ex-rated)
- Hệ thống khí inert purge (N₂ purge): Với tháp chứa dung môi dễ cháy (Class I flammable): Purge bằng N₂ trước và sau mỗi chu kỳ tái sinh
6. Tiêu Chuẩn Quan Trắc Và Phát Hiện Breakthrough
6.1. Hệ Thống Giám Sát Hiệu Suất Liên Tục
Breakthrough (xuyên thủng lớp than) là sự kiện kỹ thuật quan trọng nhất cần phát hiện sớm trong vận hành tháp than. Xảy ra khi lớp than đã bão hòa và chất ô nhiễm bắt đầu thoát ra đầu ra tháp.
Tiêu chuẩn điểm breakthrough theo EPA:
- 5% breakthrough point: C_out = 5% × C_in — Điểm cảnh báo, bắt đầu chuẩn bị thay than/tái sinh
- 10% breakthrough point: C_out = 10% × C_in — Giới hạn vận hành tối đa (thường thấp hơn nhiều so với Cmax QCVN)
Hệ thống giám sát cần thiết:
| Thiết bị | Vị trí lắp đặt | Thông số đo | Tần suất |
|---|---|---|---|
| Máy phân tích VOC (FID/PID) | Trước tháp (inlet) | Nồng độ VOC tổng (mg/m³) | Liên tục |
| Máy phân tích VOC (FID/PID) | Sau tháp (outlet) | Nồng độ VOC tổng (mg/m³) | Liên tục |
| Máy phân tích điểm giữa (Lead/Lag) | Giữa tháp Lead và Lag | Nồng độ VOC tổng | Liên tục |
| Cặp nhiệt điện PT100 | 3–5 vị trí trong lớp than | Nhiệt độ than (°C) | Liên tục |
| Áp kế vi sai (ΔP transmitter) | Đầu vào và đầu ra tháp | Tổn thất áp suất (Pa) | Liên tục |
| Cảm biến độ ẩm (RH sensor) | Đầu vào tháp | Độ ẩm tương đối (%) | Liên tục |
| Cảm biến nồng độ VOC/LEL | Đầu vào tháp | % LEL | Liên tục |
6.2. Phương Pháp Dự Đoán Thời Điểm Breakthrough (Predictive Modeling)
Thay vì chờ đến khi breakthrough xảy ra mới xử lý, mô hình dự đoán breakthrough cho phép lên kế hoạch thay than/tái sinh chủ động:
Phương pháp Wheeler–Jonas (Mô hình thực nghiệm phổ biến nhất):
t_b = (W_e / Q_v × C_in) × [M_AC – (ρ_b × Q × k_e × C_in)^(-1) × ln(C_in/C_b – 1)]
Trong đó:
- t_b = thời gian đến điểm breakthrough (min)
- W_e = dung lượng hấp phụ cân bằng (g VOC / cm³ than)
- Q_v = lưu lượng khí thể tích (cm³/min)
- M_AC = khối lượng than (g)
- k_e = hằng số tốc độ hấp phụ (cm/min) — đặc trưng cho từng cặp VOC–than
- C_b = nồng độ breakthrough (g/cm³)
Mô hình này được tích hợp trong phần mềm thiết kế tháp than hoạt tính chuyên dụng như AIRDAR (US EPA), AdDesignS (Michigan Tech University) và các phần mềm thương mại của nhà cung cấp than.
7. Khung Pháp Lý Và Tiêu Chuẩn Tham Chiếu Tổng Hợp
7.1. Quy Chuẩn Kỹ Thuật Việt Nam Áp Dụng
| QCVN / TCVN | Nội dung | Liên quan đến tháp than hoạt tính |
|---|---|---|
| QCVN 20:2009/BTNMT | Khí thải công nghiệp — Chất hữu cơ | Tiêu chuẩn đầu ra tháp than (benzene, toluene, styrene…) |
| QCVN 30:2012/BTNMT | Khí thải lò đốt chất thải công nghiệp | Dioxin/furan — tháp than là công nghệ xử lý bắt buộc |
| QCVN 19:2009/BTNMT | Khí thải công nghiệp — Vô cơ | SO₂, HCl đầu ra khi dùng than tẩm kiềm |
| TCVN 8010:2009 | Yêu cầu kỹ thuật chung thiết bị XLKT | Yêu cầu chung cho tháp than hoạt tính |
| QCVN 07:2009/BTNMT | Ngưỡng chất thải nguy hại | Xác định than bão hòa VOC có là CTNH không |
| Thông tư 10/2021/TT-BTNMT | Quan trắc khí thải định kỳ và CEMS | Yêu cầu quan trắc đầu ra tháp than |
7.2. Tiêu Chuẩn Quốc Tế Tham Chiếu
| Tiêu chuẩn | Tổ chức | Nội dung |
|---|---|---|
| EPA AP-42 Ch.4.5 | US EPA | Thiết kế tháp hấp phụ than hoạt tính công nghiệp |
| EPA 456/F-97-004 | US EPA | Carbon Adsorbers Design Manual — Hướng dẫn thiết kế đầy đủ nhất |
| VDI 3674:2013 | VDI (Đức) | Khí thải công nghiệp — Thiết kế bộ hấp phụ |
| VDI 3679 | VDI | Scrubber ướt và bộ lọc — phân loại và thiết kế |
| NFPA 86:2023 | NFPA (Mỹ) | Tiêu chuẩn an toàn lò sấy, lò nung và tháp than hoạt tính |
| EN 12600 | CEN | Yêu cầu thiết bị lọc khí công nghiệp |
| ISO 9096:2017 | ISO | Phương pháp đo bụi trong khói thải — liên quan kiểm tra đầu ra |
| ASTM D3860 | ASTM | Phương pháp xác định dung lượng hấp phụ than hoạt tính |
| ASTM D2862 | ASTM | Phân tích cỡ hạt than hoạt tính GAC |
| ASTM D4607 | ASTM | Xác định chỉ số iot (iodine number) — đánh giá chất lượng than |
| AWWA B604 | AWWA | Tiêu chuẩn than hoạt tính GAC — thông số kỹ thuật vật liệu |
7.3. Thông Số Kỹ Thuật Than Hoạt Tính Đầu Vào Phải Yêu Cầu
Khi mua than hoạt tính cho tháp hấp phụ công nghiệp, nhà cung cấp phải cung cấp chứng chỉ đầy đủ với các thông số:
| Thông số than | Ký hiệu | Đơn vị | Yêu cầu tối thiểu | Phương pháp đo |
|---|---|---|---|---|
| Diện tích bề mặt BET | S_BET | m²/g | ≥ 900 | ISO 9277 |
| Chỉ số iot (Iodine Number) | IN | mg/g | ≥ 900 | ASTM D4607 |
| Chỉ số methylene blue | MBN | mg/g | ≥ 200 | – |
| Tổng thể tích lỗ rỗng | V_pore | cm³/g | ≥ 0,50 | BET analysis |
| Mật độ đổ đống (bulk density) | ρ_b | kg/m³ | 400–550 | ASTM D2854 |
| Độ cứng cơ học (hardness) | – | % | ≥ 95 | ASTM D3802 |
| Hàm lượng tro (ash content) | – | % wt | ≤ 12 | ASTM D2866 |
| Độ ẩm (moisture content) | – | % wt | ≤ 5 | ASTM D2867 |
| Phân bố cỡ hạt (particle size) | – | mesh | 4×8 hoặc 4×10 | ASTM D2862 |
| pH dung dịch (pH slurry) | – | – | 6–9 | ASTM D3838 |
| Xuất xứ nguyên liệu | – | – | Gáo dừa / than đá | Khai báo nhà SX |
8. Hồ Sơ Kỹ Thuật Và Tài Liệu Bắt Buộc Trong Dự Án
8.1. Tài Liệu Thiết Kế Phải Lập
Hồ sơ thiết kế tháp hấp phụ than hoạt tính đầy đủ bao gồm:
a) Tài liệu tính toán thiết kế (Engineering Calculation Package):
- Cơ sở dữ liệu thiết kế (Design Basis Document) được xác nhận bởi chủ đầu tư
- Tính toán dung lượng hấp phụ (adsorption capacity calculation) theo mô hình Freundlich/Langmuir
- Tính toán EBCT, MTZ và chiều cao lớp than thiết kế
- Tính toán thủy lực tháp (đường kính, ΔP theo Ergun equation)
- Tính toán kết cấu cơ học tháp và hệ thống đỡ than (theo ASME Section VIII hoặc DVS 2205 với tháp PP)
- Tính toán tải trọng gió và địa chấn (tháp ngoài trời)
- Tính toán hệ thống tái sinh (nếu có): lượng hơi nước, thiết bị ngưng tụ, bình tách pha
b) Bản vẽ kỹ thuật:
- P&ID (Piping and Instrumentation Diagram) hệ thống tháp than + tái sinh
- GA Drawing (General Arrangement) bố trí tổng thể thiết bị
- Detail Drawing: kết cấu tháp, hệ thống đỡ than, inlet/outlet nozzle, vị trí cặp nhiệt điện
- Bản vẽ kết cấu móng và kết cấu đỡ tháp
- Isometric drawing hệ thống đường ống tái sinh
c) Tài liệu vật liệu:
- Material Requisition (MR) với yêu cầu kỹ thuật than hoạt tính
- Material Take-Off (MTO) danh sách khối lượng vật liệu
- Vendor Data Sheet từ nhà cung cấp than (kèm Certificate of Analysis)
8.2. Tài Liệu Vận Hành Và Bảo Dưỡng
- SOP (Standard Operating Procedure): Quy trình khởi động, dừng máy, xử lý sự cố và tái sinh than
- PM Schedule (Preventive Maintenance): Lịch bảo dưỡng định kỳ với hạng mục kiểm tra chi tiết
- Carbon Management Plan: Kế hoạch quản lý than — tần suất thay, nhà cung cấp, xử lý than bão hòa
- Safety Data Sheet (SDS/MSDS): Tờ dữ liệu an toàn cho than hoạt tính và VOC liên quan
- Emergency Response Plan: Phương án xử lý sự cố cháy tháp than, rò rỉ VOC, tràn đổ hóa chất tái sinh
Kết Luận: Chín Tiêu Chuẩn Kỹ Thuật Không Thể Bỏ Qua
Để tổng kết, đây là chín tiêu chuẩn kỹ thuật thiết yếu mà bất kỳ kỹ sư thiết kế tháp hấp phụ than hoạt tính nghiêm túc nào đều không được bỏ qua:
1. Dữ liệu đẳng nhiệt hấp phụ (Freundlich/Langmuir) đo tại đúng điều kiện nhiệt độ, độ ẩm và hỗn hợp khí thực tế — không dùng số liệu tra bảng không có nguồn gốc.
2. EBCT ≥ giá trị tối thiểu theo loại VOC — tránh thiết kế tháp quá nhỏ dẫn đến breakthrough sớm.
3. Vận tốc khí u₀ trong dải 0,15–0,30 m/s (downflow) — tránh vận tốc quá cao gây xới tung than hoặc quá thấp gây phân phối không đều.
4. Hệ số sử dụng dung lượng f_use = 0,35–0,55 — không thiết kế theo 100% dung lượng lý thuyết.
5. Chiều cao MTZ phải được tính và cộng thêm vào chiều cao lớp than — tránh breakthrough sớm do bỏ qua vùng truyền khối.
6. Tỷ lệ L/D = 1,0–2,5 — đảm bảo phân phối dòng khí đồng đều, tránh channeling.
7. Hệ thống Lead-Lag cho ứng dụng quan trọng — đảm bảo xử lý liên tục không gián đoạn.
8. Nồng độ VOC đầu vào < 25% LEL — tiêu chuẩn an toàn cháy nổ bắt buộc theo NFPA 86.
9. Hệ thống cảm biến nhiệt độ lớp than với ngưỡng cảnh báo 65°C và dừng khẩn cấp 80°C — bảo vệ an toàn chống tự bốc cháy than.
Tuân thủ đầy đủ những tiêu chuẩn này — cùng với việc lựa chọn đúng loại than, thiết kế phân phối khí cẩn thận và xây dựng quy trình vận hành bài bản theo EPA 456/F-97-004 và VDI 3674 — là nền tảng để tháp hấp phụ than hoạt tính vận hành hiệu quả, an toàn và tuân thủ pháp lý trong suốt vòng đời thiết kế.
Bài viết được biên soạn bởi đội ngũ kỹ sư thiết kế hệ thống kiểm soát khí thải và kỹ thuật môi trường công nghiệp — Tham chiếu EPA 456/F-97-004, VDI 3674:2013, NFPA 86:2023, ASTM D4607/D2862, ISO 9277 và QCVN 20:2009/BTNMT.
