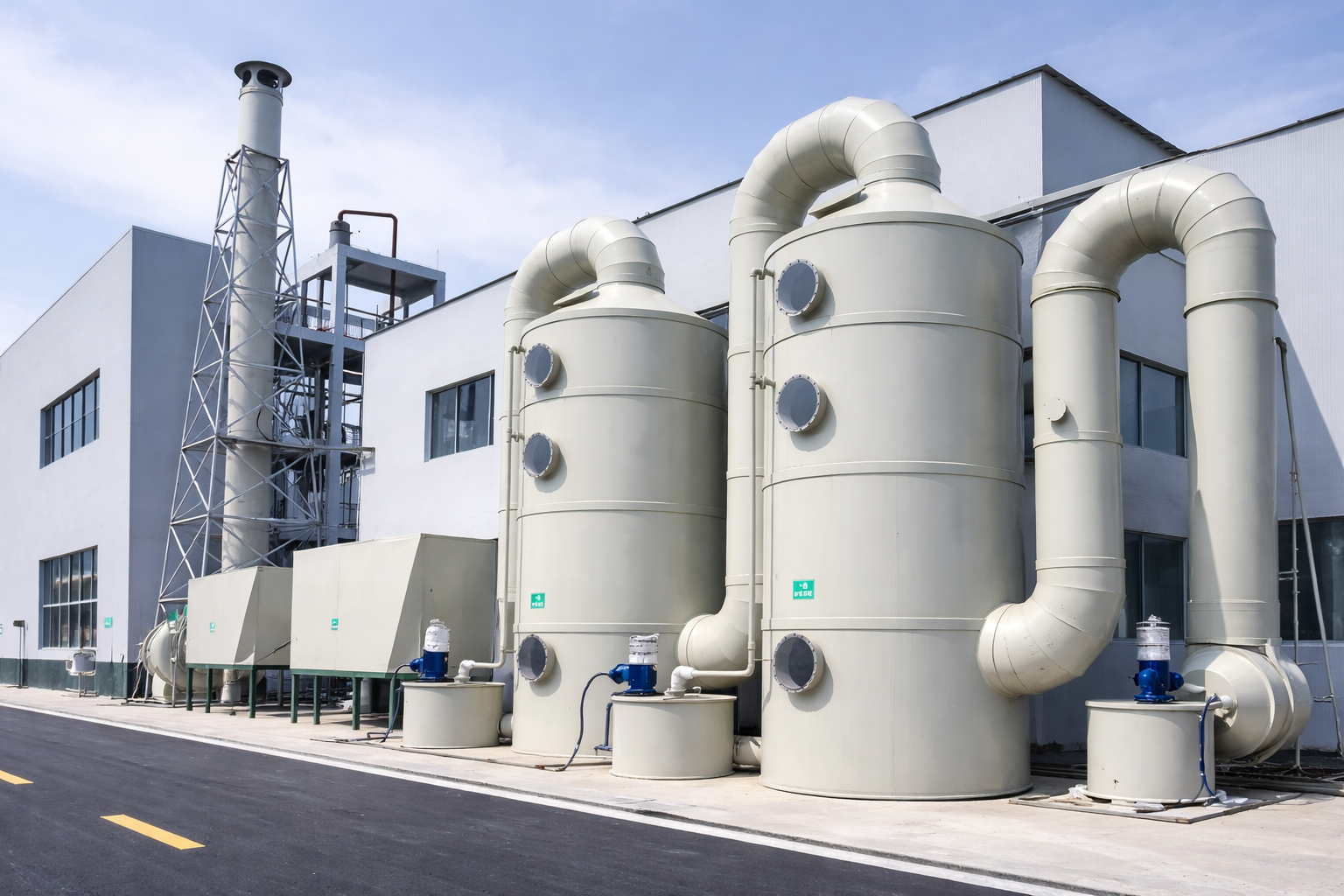

Bước vào năm 2026, tháp hấp thụ nhựa PP (Polypropylene packed scrubber tower) không còn đơn thuần là “ống nhựa đứng thẳng có đổ đệm bên trong” như cách hiểu đơn giản hóa của một số kỹ sư vận hành. Những yêu cầu pháp lý ngày càng nghiêm ngặt hơn về phát thải khí tại Việt Nam (Nghị định 08/2022/NĐ-CP, QCVN 19/20 đang được sửa đổi), cùng với sự bùng nổ của khu công nghiệp mới tại Bình Dương, Hải Phòng, Quảng Ninh và các tỉnh ven biển, đang đặt ra yêu cầu mới cho công nghệ tháp hấp thụ PP: hiệu suất xử lý cao hơn, vận hành thông minh hơn, và chi phí vòng đời thấp hơn.
Đồng thời, trên thị trường 2025–2026 xuất hiện thế hệ tháp scrubber PP mới với những cải tiến đáng kể: Đệm cấu trúc PP (structured packing) thế hệ thứ ba với HTU thấp hơn 25–35% so với đệm ngẫu nhiên tốt nhất, hệ thống phân phối lỏng kiểu trough tự cân bằng (self-leveling trough distributor), và tích hợp cảm biến IoT trong thân tháp để giám sát ΔP, nhiệt độ và pH thời gian thực.
Bài viết này là tài liệu kỹ thuật toàn diện và cập nhật nhất năm 2026 về tháp hấp thụ nhựa PP: cấu tạo chi tiết từng thành phần, nguyên lý truyền khối và tính toán thiết kế, toàn bộ ứng dụng theo ngành, xu hướng công nghệ mới nhất, và hướng dẫn lựa chọn phù hợp cho điều kiện Việt Nam.

Phần I: Cấu Tạo Chi Tiết Tháp Hấp Thụ Nhựa PP

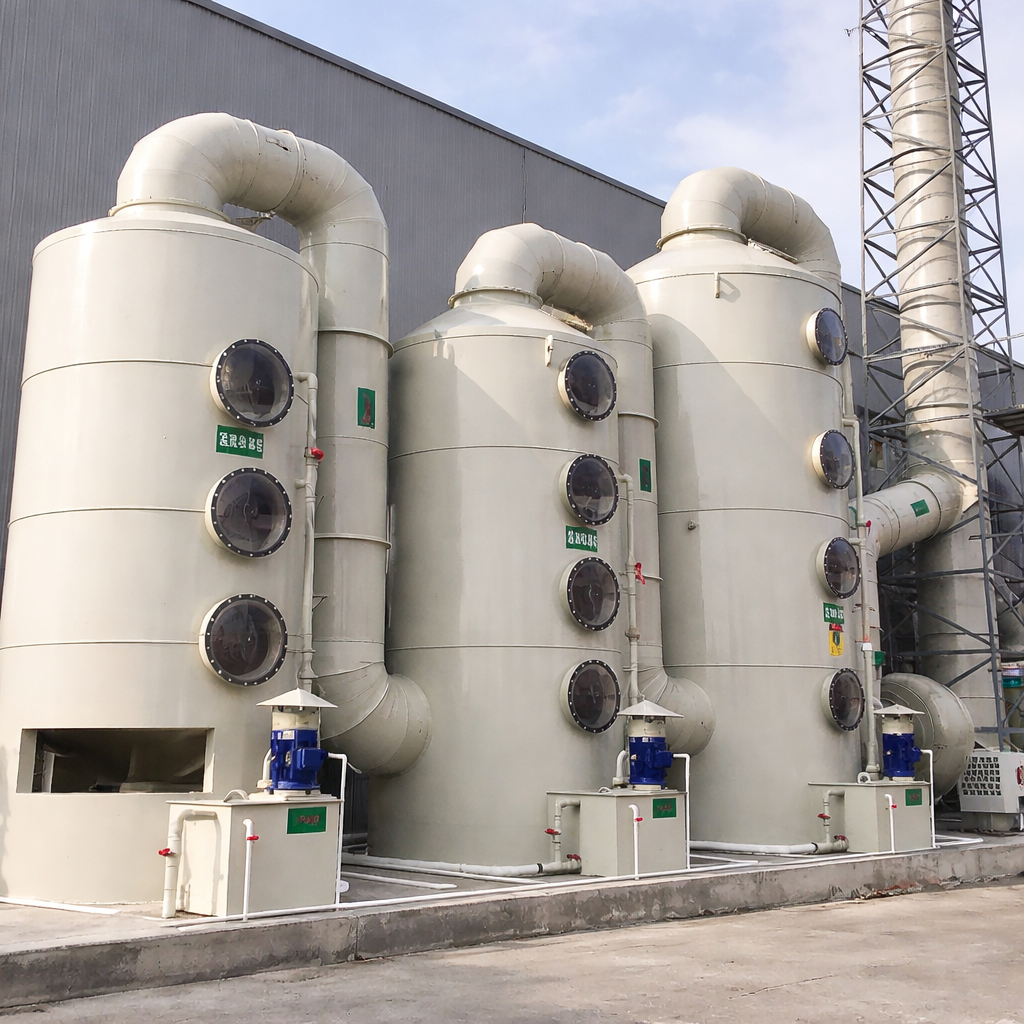

1. Thân Tháp PP-H — Nền Tảng Kết Cấu Và Hóa Chất

Vật liệu và tiêu chuẩn:
Thân tháp hấp thụ hiện đại dùng PP-H (Polypropylene Homopolymer) grade công nghiệp theo ISO 15494 và DVS 2205-2, với OIT (Oxidative Induction Time) tối thiểu 30–50 phút theo ISO 11357-6 tùy điều kiện vận hành. Đây là yêu cầu phân biệt tháp PP chất lượng thực sự với tháp dùng PP-R dân dụng (OIT chỉ 8–15 phút) đang tràn lan trên thị trường Việt Nam.
Chiều dày thành tháp theo DVS 2205-2:
Thành tháp chịu áp suất âm (vacuum/negative pressure) từ quạt hút — đây là tải trọng nguy hiểm nhất với tháp PP vì nguy cơ buckling (xẹp tháp đột ngột). Chiều dày tối thiểu phải được tính theo tổ hợp:
e_min = max(e_áp_thủy_tĩnh, e_buckling)
Với e_buckling tính theo Von Mises stability criterion:
P_cr = 2E(e/D)³ / (1−ν²) ≥ SF × P_vacuum_max
SF = 3,0–4,0 (DVS 2205-2); E_PP tại nhiệt độ vận hành (giảm theo f_T); ν = 0,40–0,42.
Bảng chiều dày thành tháp PP-H tham khảo (áp âm max 200 Pa, T = 40°C, H/D ≤ 5):
| Đường kính D (mm) | Chiều cao H (m) | Chiều dày min (mm) | Ghi chú |
|---|---|---|---|
| 300–500 | ≤ 3,0 | 6–8 | Tháp nhỏ cơ sở sản xuất vừa |
| 500–800 | ≤ 4,0 | 8–10 | Phổ biến nhất tại Việt Nam |
| 800–1.200 | ≤ 5,0 | 10–14 | Nhà máy trung bình–lớn |
| 1.200–1.600 | ≤ 6,0 | 14–18 | Cần vòng gia cường stiffening rings |
| > 1.600 | > 6,0 | Tính toán riêng | Bắt buộc vòng gia cường + phân tích FEA |
Vòng gia cường (Stiffening Rings) — Bắt buộc với H/D > 4:
Vòng tăng cứng PP-H (hoặc thép ngoài) hàn vào bên ngoài thân tháp, khoảng cách giữa các vòng:
L_ring ≤ D × (e/D)^0.5 × K_factor (K = 1,8–2,2 tùy tiêu chuẩn)
Năm 2025–2026, xu hướng mới là dùng thép mạ kẽm bao quanh ngoài tháp PP-H như khung đỡ bên ngoài (tương tự bể PP gia cường khung thép) — giảm chiều dày PP-H cần thiết trong khi tăng ổn định kết cấu.
2. Hệ Thống Đệm (Packing Media) — Trái Tim Của Tháp Hấp Thụ

Đệm là bộ phận quyết định hiệu suất truyền khối của tháp. Cùng một thân tháp, cùng lưu lượng khí và lỏng, nhưng dùng đệm khác nhau có thể cho hiệu suất xử lý chênh nhau 20–50%.

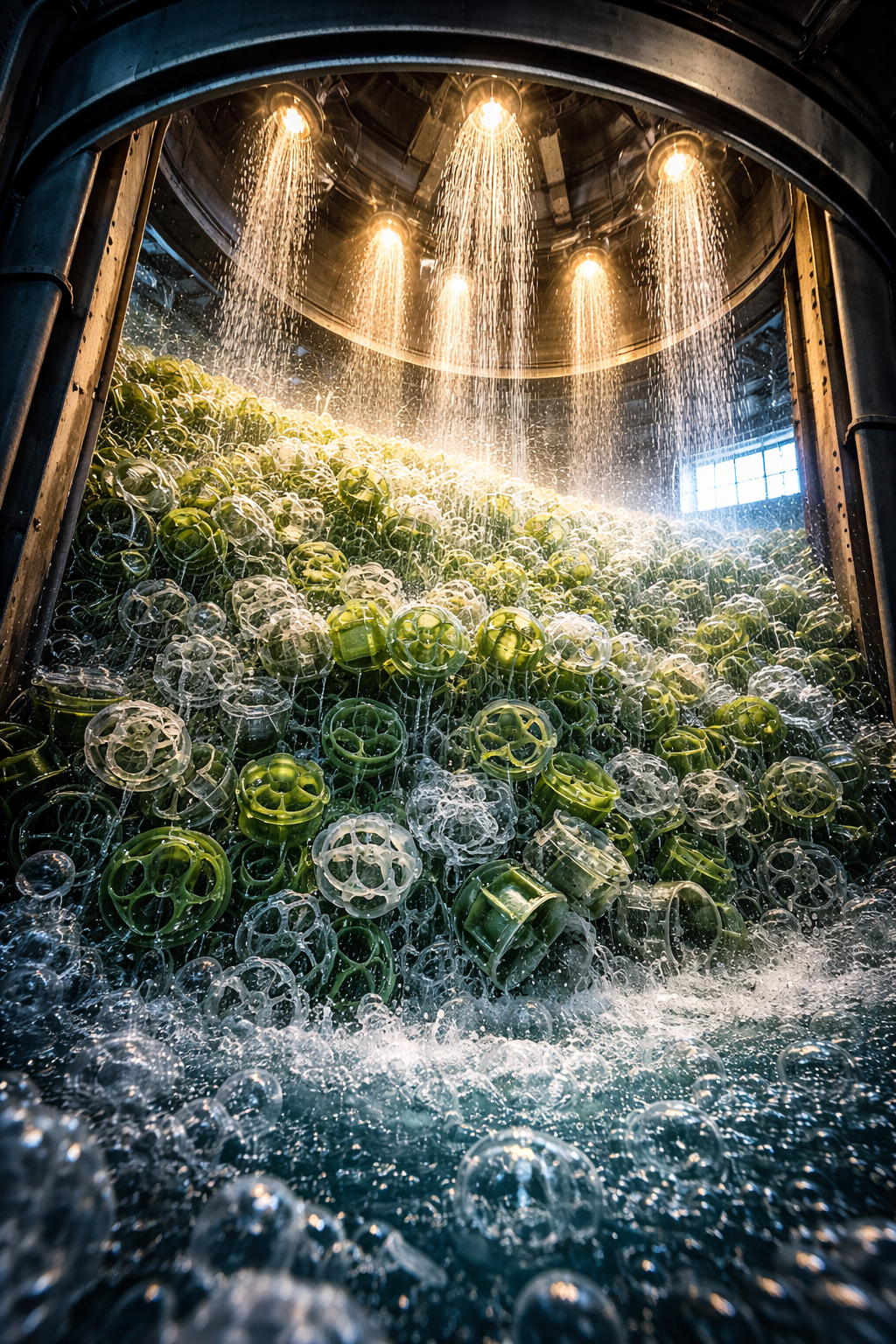

2.1. Đệm ngẫu nhiên (Random Packing) — Vẫn chiếm đa số thị trường Việt Nam:
Đệm ngẫu nhiên được đổ vào tháp không theo thứ tự → Tạo lớp đệm xốp có đặc tính thủy lực và truyền khối xác định bởi hình dạng và kích thước từng viên đệm.
| Loại đệm PP | Kích thước (mm) | a_s (m²/m³) | ΔP/m (Pa/m) tại 70% flood | HTU điển hình (m) | Giá tương đối |
|---|---|---|---|---|---|
| Raschig Ring | 25 | 185 | 90–130 | 0,55–0,80 | 1,0× (cơ sở) |
| Raschig Ring | 50 | 95 | 45–70 | 0,65–0,90 | 0,9× |
| Pall Ring | 25 | 210 | 45–75 | 0,18–0,28 | 1,5× |
| Pall Ring | 50 | 115 | 25–45 | 0,30–0,45 | 1,3× |
| CMR No.1 | 26 | 185 | 35–60 | 0,15–0,22 | 1,8× |
| CMR No.2 | 36 | 140 | 28–50 | 0,20–0,30 | 1,7× |
| IMTP 40mm | — | 170 | 30–55 | 0,15–0,22 | 2,2× |
2.2. Đệm cấu trúc (Structured Packing) — Xu hướng 2025–2026:
Structured packing là tấm PP-H uốn sóng (corrugated sheet) xếp đều theo thứ tự, kênh dòng chảy được thiết kế chính xác để tối đa hóa tiếp xúc pha và giảm tổn thất áp lực.
Cải tiến đệm cấu trúc PP thế hệ 2025–2026:
Structured Packing 250Y PP (Angle 45°):
- a_s = 250 m²/m³
- ΔP: 10–20 Pa/m (thấp hơn Pall Ring 50mm 50–60%)
- HTU = 0,12–0,18m (thấp hơn Pall Ring 50mm 40–50%)
- Phù hợp: Tháp có giới hạn chiều cao, yêu cầu hiệu suất cao
Structured Packing 125X PP (Angle 60°, High Capacity):
- a_s = 125 m²/m³
- ΔP: 5–12 Pa/m (cực thấp)
- HTU = 0,20–0,30m
- Phù hợp: Lưu lượng khí rất lớn (> 50.000 Nm³/h), tháp lớn
PP Hybrid Packing (2025 mới):
- Kết hợp structured + random: Lớp structured ở giữa (hiệu suất cao), lớp random ở trên và dưới (phân phối tốt)
- Cải thiện tổng thể: Giảm HTU 30% so với all-random, giảm ΔP 25% so với all-structured
2.3. Chiều cao lớp đệm tối ưu — Không phải cứ nhiều là tốt:
Chiều cao đệm tối ưu: Z = NTU × HTU + safety margin (15–20%)
Không nên dùng một đoạn đệm liên tục quá dài (> 2,5–3× D) vì dòng lỏng phân bố không đều tích lũy theo chiều cao (wall channeling). Chia thành nhiều đoạn 1,5–3m với tầng thu gom-phân phối lại (liquid redistributor) giữa các đoạn.

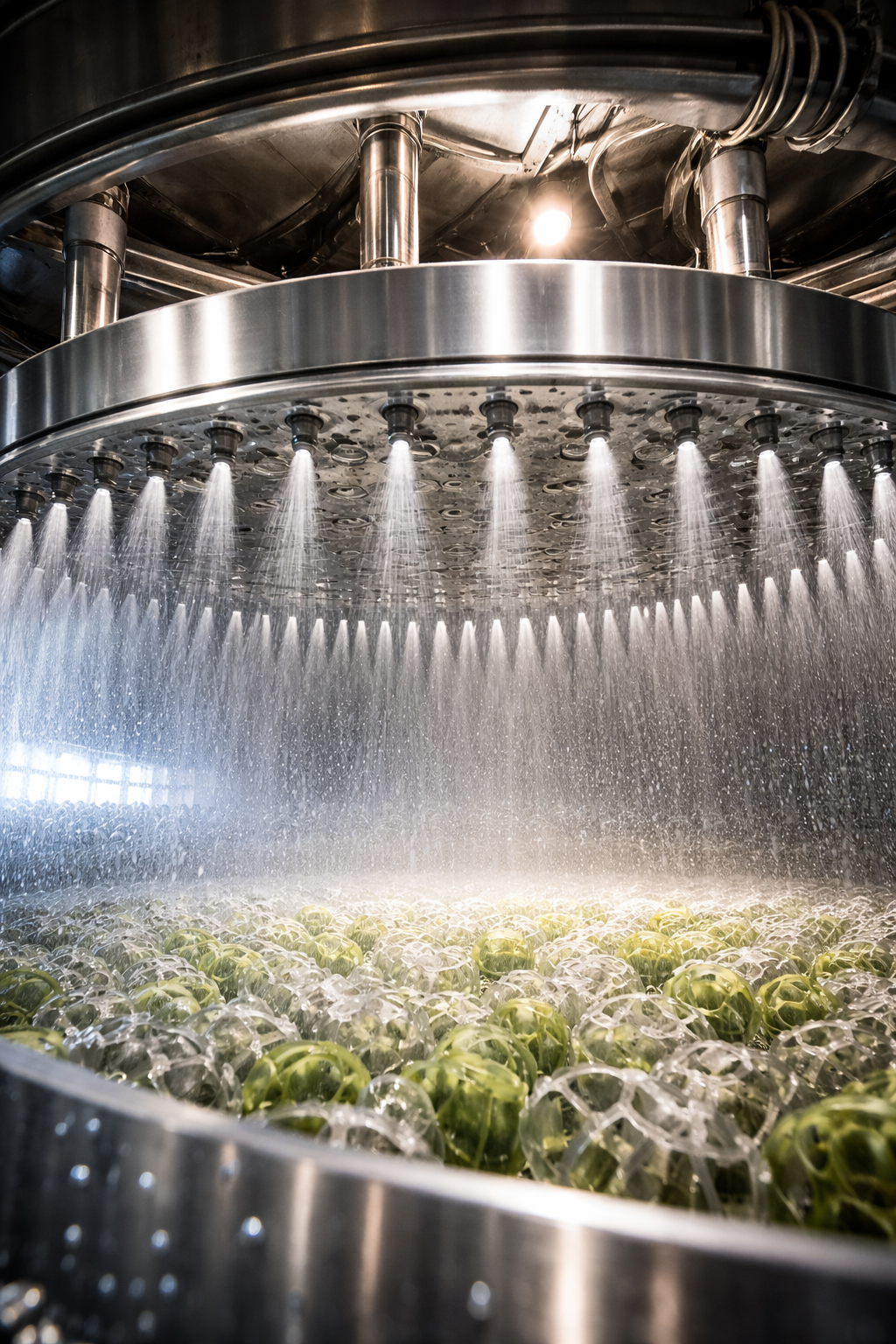

3. Bộ Phân Phối Lỏng (Liquid Distributor) — Thành Phần Quan Trọng Nhất

Nghiên cứu của Sulzer (2024) xác nhận: 72% trường hợp tháp hấp thụ vận hành dưới 80% NTU thiết kế là do phân phối lỏng kém, không phải do đệm kém hay chiều cao tháp thiếu.
3.1. Tiêu chí thiết kế trough distributor (máng phân phối) 2025–2026:
Mật độ điểm phân phối (Distribution Point Density):
| Đường kính tháp | Mật độ tối thiểu 2026 | Ghi chú |
|---|---|---|
| D ≤ 600mm | ≥ 55 điểm/m² | Tăng từ 42 điểm/m² của tiêu chuẩn cũ |
| 600–1.200mm | ≥ 70 điểm/m² | Tăng từ 50–60 điểm/m² |
| > 1.200mm | ≥ 85 điểm/m² | Tháp lớn cần mật độ cao nhất |
Mật độ cao hơn 2026 so với tiêu chuẩn cũ phản ánh hiểu biết ngày càng sâu về maldistribution — sự phân phối không đều là nguồn mất mát hiệu suất lớn nhất.
Self-Leveling Trough Distributor (Máng tự cân bằng) — Công nghệ 2025:
Trough distributor truyền thống cần lắp đặt hoàn toàn phẳng (level) — sai lệch 2mm đã làm lưu lượng lỏng phân phối không đều. Trough tự cân bằng mới dùng nguyên lý hydraulic leveling: Máng chính có ống thông thủy lực → Mực nước trong máng tự cân bằng dù có nghiêng ± 5mm trong lắp đặt. Cải thiện đáng kể tính chịu lỗi trong thực tế thi công tại Việt Nam nơi tiêu chuẩn lắp đặt chưa đồng đều.
3.2. Bộ thu gom lỏng (Liquid Collector) — Thường bị bỏ sót:
Giữa hai đoạn đệm phải có liquid collector thu toàn bộ dòng lỏng từ đoạn trên, dẫn vào distributor đoạn dưới để phân phối lại từ đầu. Bộ collector–redistributor PP-H điển hình:
- Đĩa thu (collector tray) PP-H: Hứng lỏng từ đệm phía trên, dẫn vào máng trung tâm
- Khe thông khí: Chiếm 30–35% tiết diện tháp để khí đi qua không bị tắc
- Ống xuống (downcomer): Dẫn lỏng từ collector tray xuống distributor phía dưới
- Chiều cao vùng redistribution: 400–700mm giữa đáy đoạn đệm trên và đỉnh đoạn đệm dưới
4. Bộ Tách Sương (Mist Eliminator / Demister)
Mist eliminator đặt phía trên lớp đệm cuối cùng, ngăn giọt lỏng (mù lỏng) theo dòng khí thoát ra ngoài tháp.
Cấu trúc Mist Eliminator 2025–2026:
Chevron Vane PP-H (Cánh lá sóng):
- Các tấm PP-H uốn sóng góc 45–60° song song nhau, khoảng cách 25–35mm
- Nguyên lý: Giọt lỏng va đập vào bề mặt cánh → bám dính → tụ thành giọt lớn → chảy xuống
- Hiệu suất: 99%+ với giọt ≥ 15μm; tổn thất áp lực: 20–80 Pa
- Ưu điểm: Ít tắc, tự làm sạch, tổn thất áp thấp
Mesh Pad PP (Lưới đan 3D):
- Sợi PP đan lưới ba chiều, dày 100–150mm
- Hiệu suất: 99%+ với giọt ≥ 5μm (tốt hơn chevron với giọt nhỏ)
- Tổn thất áp: 50–200 Pa
- Nhược điểm: Có thể tắc với lỏng chứa cặn
Double-Stage Hybrid (Chevron + Mesh) — Tiêu chuẩn 2026:
- Tầng dưới: Chevron (tách giọt lớn, ΔP thấp)
- Tầng trên: Mesh pad (tách giọt nhỏ, hiệu suất cao)
- Hiệu suất tổng: 99,9%+ với giọt ≥ 3μm
- Khuyến nghị cho tháp cần tuân thủ QCVN 19 Cột A nghiêm ngặt
Kiểm tra tốc độ khí qua mist eliminator:
u_ME = Q_G / A_tháp ≤ u_ME_max
- u_ME_max (chevron PP): 2,5–4,0 m/s
- u_ME_max (mesh pad PP): 3,0–5,5 m/s (tùy mật độ lưới)

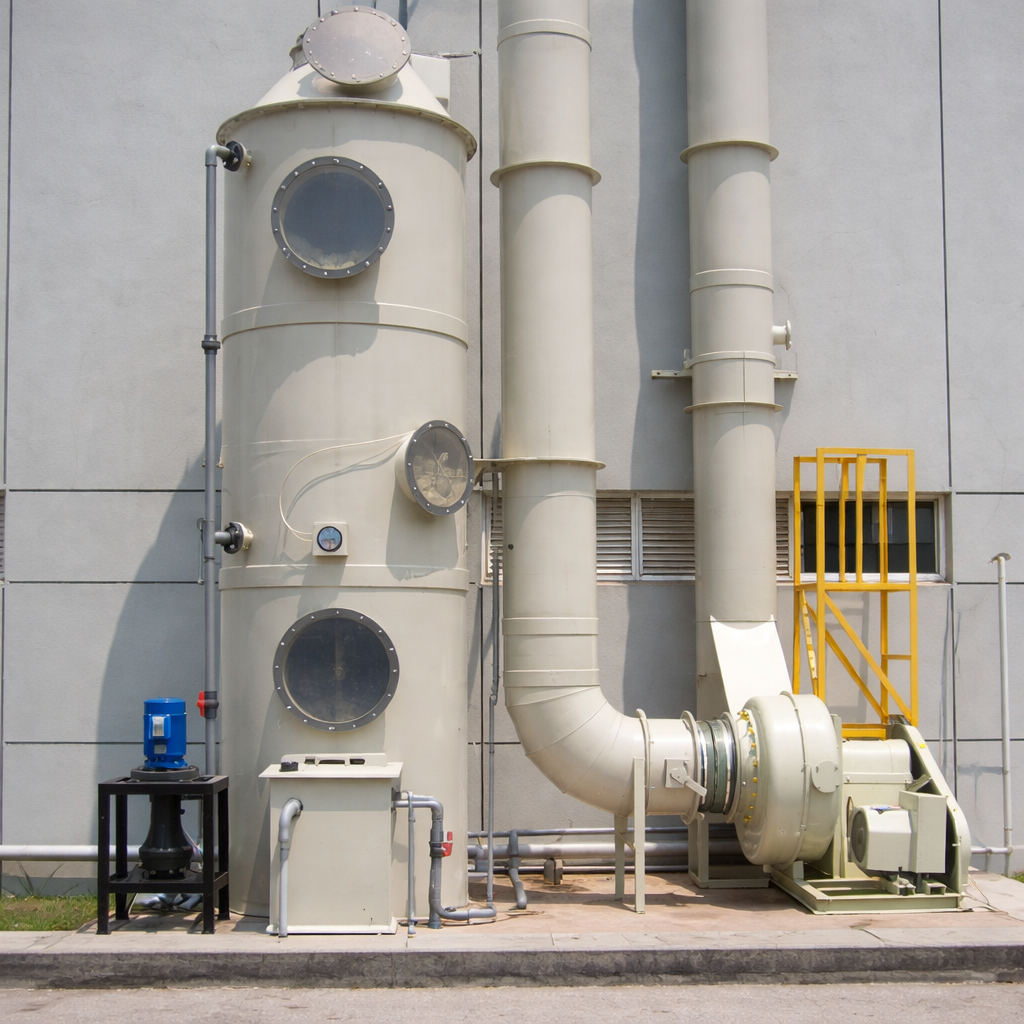

5. Hệ Thống Tuần Hoàn Dung Dịch (Recirculation System)
Sump (Bể đáy tháp):
Bể sump PP-H tích hợp tại đáy tháp chứa dung dịch hấp thụ đã tiếp xúc với khí thải. Thể tích sump:
V_sump = Q_L × t_retention với t_retention = 3–8 phút (đủ buffer và kiểm soát nồng độ)
Nozzle hút bơm: Đặt cách đáy 50–100mm (tránh hút cặn lắng); khoảng cách NPSH đủ để bơm không bị cavitation.
Bơm tuần hoàn PP/PVDF:
Bơm ly tâm PP-H hoặc PVDF (tùy môi trường hóa học) với:
- Q_bơm = Q_L × 1,15 (hệ số dự phòng 15%)
- Áp suất bơm: ΔZ_tĩnh + ΔP_ống + ΔP_distributor + ΔP_nozzle
- Bơm dự phòng N+1 bắt buộc với hệ thống 24/7
Hệ thống bổ sung hóa chất trung hòa:
Với tháp dùng NaOH làm dung môi hấp thụ (HCl, SO₂, H₂S):
- Bồn NaOH 25% PP-H
- Bơm định lượng PP/PVDF điều khiển bởi pH sensor trong sump
- Vòng điều khiển pH: Setpoint pH 9–11 tùy ứng dụng
- Hệ thống blowdown tự động: Xả dung dịch bão hòa khi nồng độ NaCl/Na₂S tăng cao

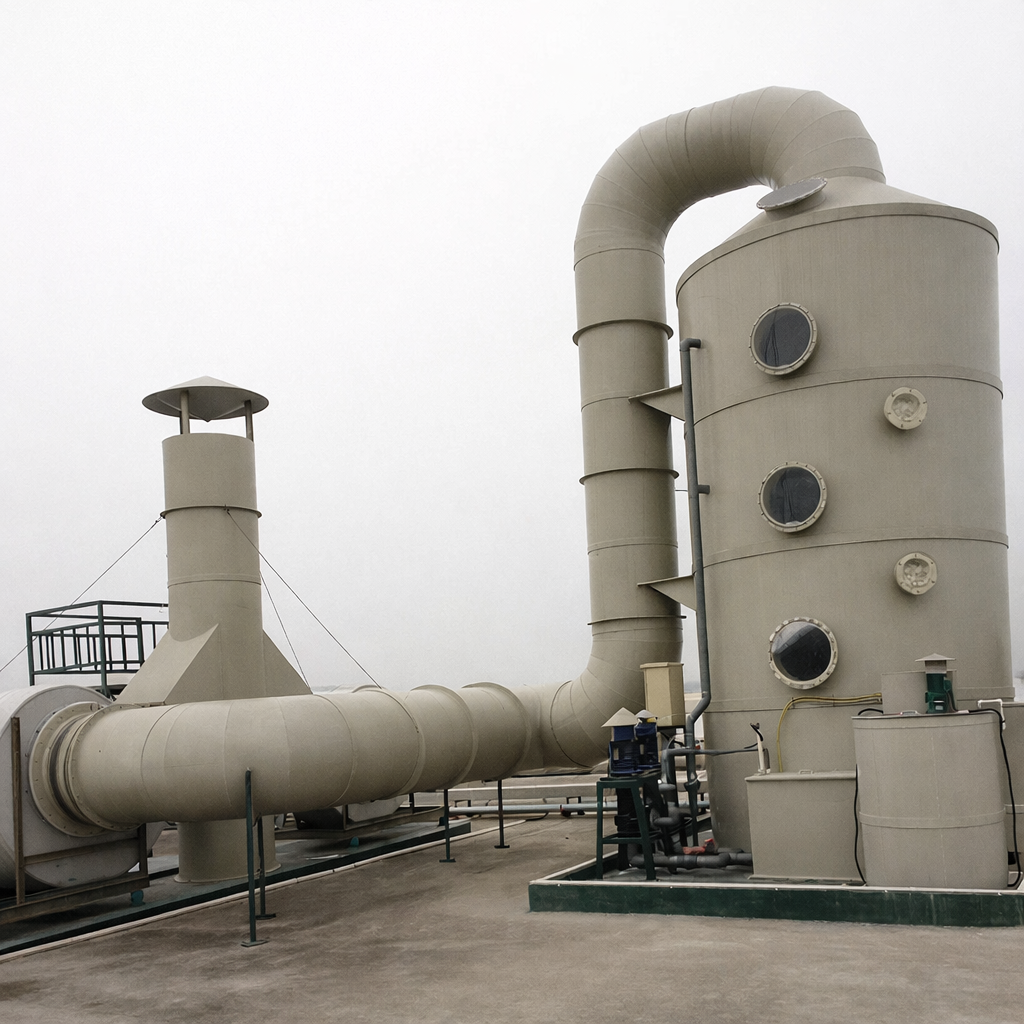

6. Hệ Thống Nozzle Và Kết Nối (Nozzle and Connection System)
Sơ đồ vị trí nozzle tháp hấp thụ PP chuẩn 2026:
┌──────────────────────┐
[Khí ra] ──►│ Nozzle khí ra │◄── [Cảm biến nhiệt độ đầu ra]
│ (DN 150–400) │
│ │
│ [MIST ELIMINATOR] │
│ │
├──────────────────────┤
[Lỏng vào]──►│ Nozzle dung dịch │◄── [Cảm biến mức, ΔP sensor]
│ vào đỉnh tháp │
│ (DN 50–150) │
│ │
│ [LIQUID DISTRIBUTOR]│
│ │
│ [ĐỆMPP — Đoạn 1] │
│ │
│ [LIQUID COLLECTOR & │
│ REDISTRIBUTOR] │
│ │
│ [ĐỆM PP — Đoạn 2] │
│ │
├──────────────────────┤
[Khí vào] ──►│ Nozzle khí vào │◄── [Cảm biến khí thải vào (CEMS)]
│ (DN 150–500) │
│ │
│ [SUMP — Bể đáy] │
│ │
[Lỏng ra] ──►│ Nozzle hút bơm │◄── [pH sensor, cảm biến mức sump]
│ Xả đáy sump │
└──────────────────────┘
Bảng nozzle tiêu chuẩn và yêu cầu kỹ thuật 2026:
| Nozzle | DN điển hình | Vật liệu | Yêu cầu đặc biệt |
|---|---|---|---|
| Khí vào (Gas Inlet) | DN 150–500 | PP-H | Hướng tiếp tuyến hoặc vuông góc; không hướng thẳng lên đệm |
| Khí ra (Gas Outlet) | DN 150–400 | PP-H | Trên mist eliminator; kết nối ống khói |
| Lỏng vào đỉnh | DN 50–150 | PP-H | Vào header của trough distributor |
| Hút bơm tuần hoàn | DN 65–200 | PP-H | Cách đáy sump 50–100mm |
| Xả đáy (Drain) | DN 80–150 | PP-H | Điểm thấp nhất; van PP-H normally closed |
| pH sensor sump | DN 25–50 | PP-H | Cách hút bơm và điểm đổ NaOH ≥ 300mm |
| Cảm biến mức sump | DN 25–40 | PP-H | 2 điểm: Low alarm và High alarm |
| Cảm biến ΔP | DN 15–25 | PP-H | Trên và dưới lớp đệm |
| Inspection port | DN 200–400 | PP-H | Mỗi đoạn đệm 1 cửa kiểm tra |
| Manhole vệ sinh | DN 400–600 | PP-H | Tháp D > 800mm: bắt buộc |
Phần II: Nguyên Lý Hoạt Động — Cơ Sở Khoa Học Và Tính Toán Thiết Kế

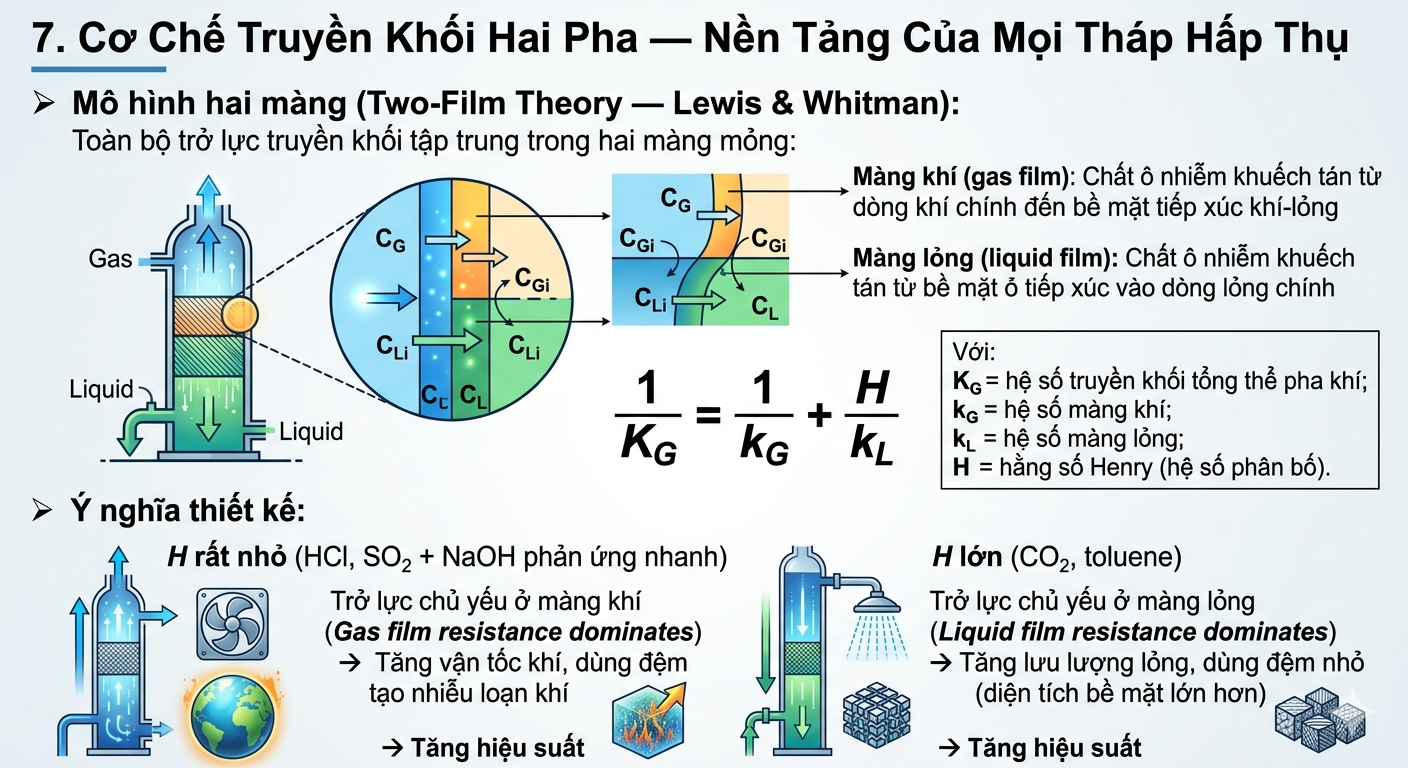

7. Cơ Chế Truyền Khối Hai Pha — Nền Tảng Của Mọi Tháp Hấp Thụ

Mô hình hai màng (Two-Film Theory — Lewis & Whitman):
Toàn bộ trở lực truyền khối tập trung trong hai màng mỏng:
- Màng khí (gas film): Chất ô nhiễm khuếch tán từ dòng khí chính đến bề mặt tiếp xúc khí-lỏng
- Màng lỏng (liquid film): Chất ô nhiễm khuếch tán từ bề mặt tiếp xúc vào dòng lỏng chính
1/K_G = 1/k_G + H/(k_L)
Với K_G = hệ số truyền khối tổng thể pha khí; k_G = hệ số màng khí; k_L = hệ số màng lỏng; H = hằng số Henry.
Ý nghĩa thiết kế:
- H rất nhỏ (HCl, SO₂ + NaOH phản ứng nhanh): Trở lực chủ yếu ở màng khí → Tăng vận tốc khí, dùng đệm tạo nhiễu loạn khí → Tăng hiệu suất
- H lớn (CO₂, toluene): Trở lực chủ yếu ở màng lỏng → Tăng lưu lượng lỏng, dùng đệm nhỏ (diện tích bề mặt lớn hơn) → Tăng hiệu suất

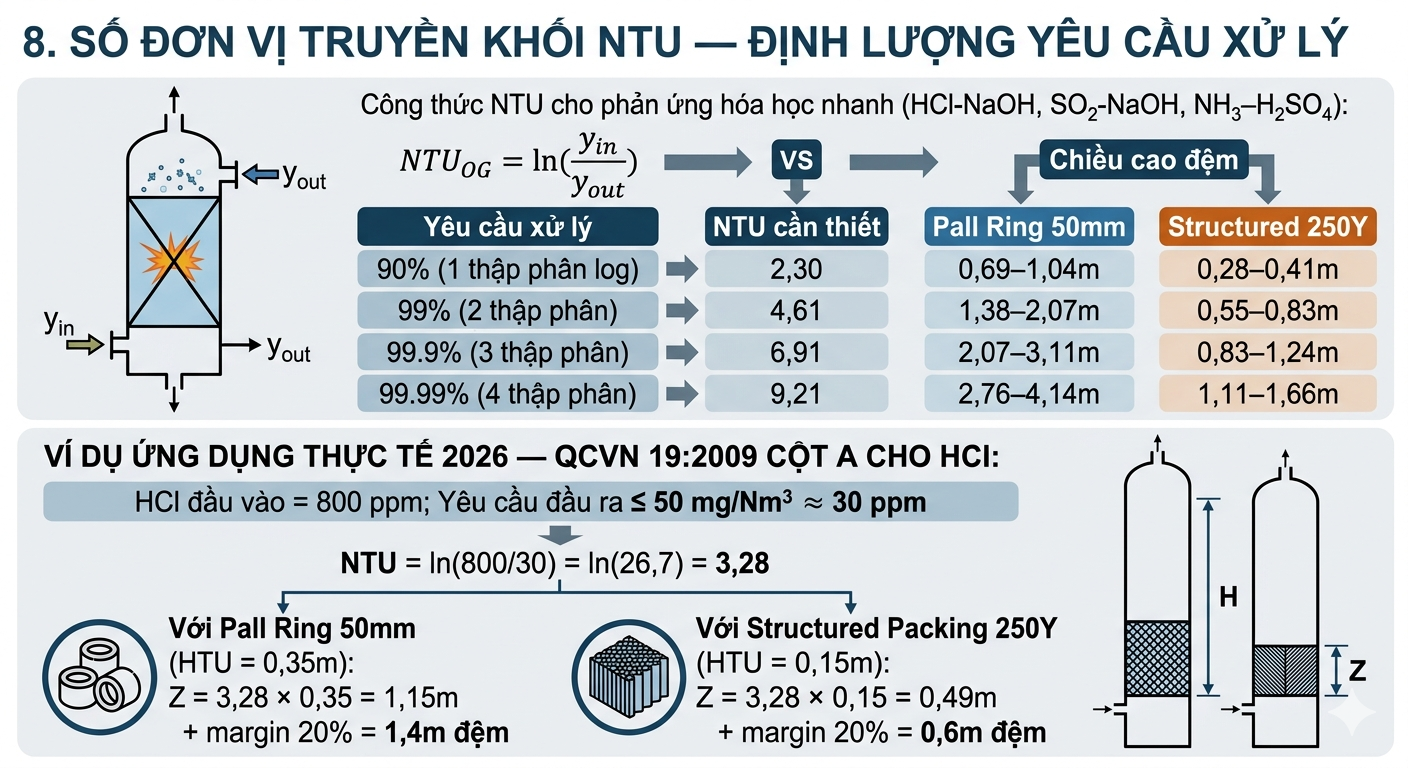

8. Số Đơn Vị Truyền Khối NTU — Định Lượng Yêu Cầu Xử Lý

Công thức NTU cho phản ứng hóa học nhanh (HCl-NaOH, SO₂-NaOH, NH₃-H₂SO₄):
NTU_OG = ln(y_in / y_out)
| Yêu cầu xử lý | NTU cần thiết | Chiều cao đệm Pall Ring 50mm | Chiều cao đệm Structured 250Y |
|---|---|---|---|
| 90% (1 thập phân log) | 2,30 | 0,69–1,04m | 0,28–0,41m |
| 99% (2 thập phân) | 4,61 | 1,38–2,07m | 0,55–0,83m |
| 99,9% (3 thập phân) | 6,91 | 2,07–3,11m | 0,83–1,24m |
| 99,99% (4 thập phân) | 9,21 | 2,76–4,14m | 1,11–1,66m |
Ví dụ ứng dụng thực tế 2026 — QCVN 19:2009 Cột A cho HCl:
HCl đầu vào = 800 ppm; Yêu cầu đầu ra ≤ 50 mg/Nm³ ≈ 30 ppm
NTU = ln(800/30) = ln(26,7) = 3,28
Với Pall Ring 50mm (HTU = 0,35m): Z = 3,28 × 0,35 = 1,15m + margin 20% = 1,4m đệm
Với Structured Packing 250Y (HTU = 0,15m): Z = 3,28 × 0,15 = 0,49m + margin 20% = 0,6m đệm

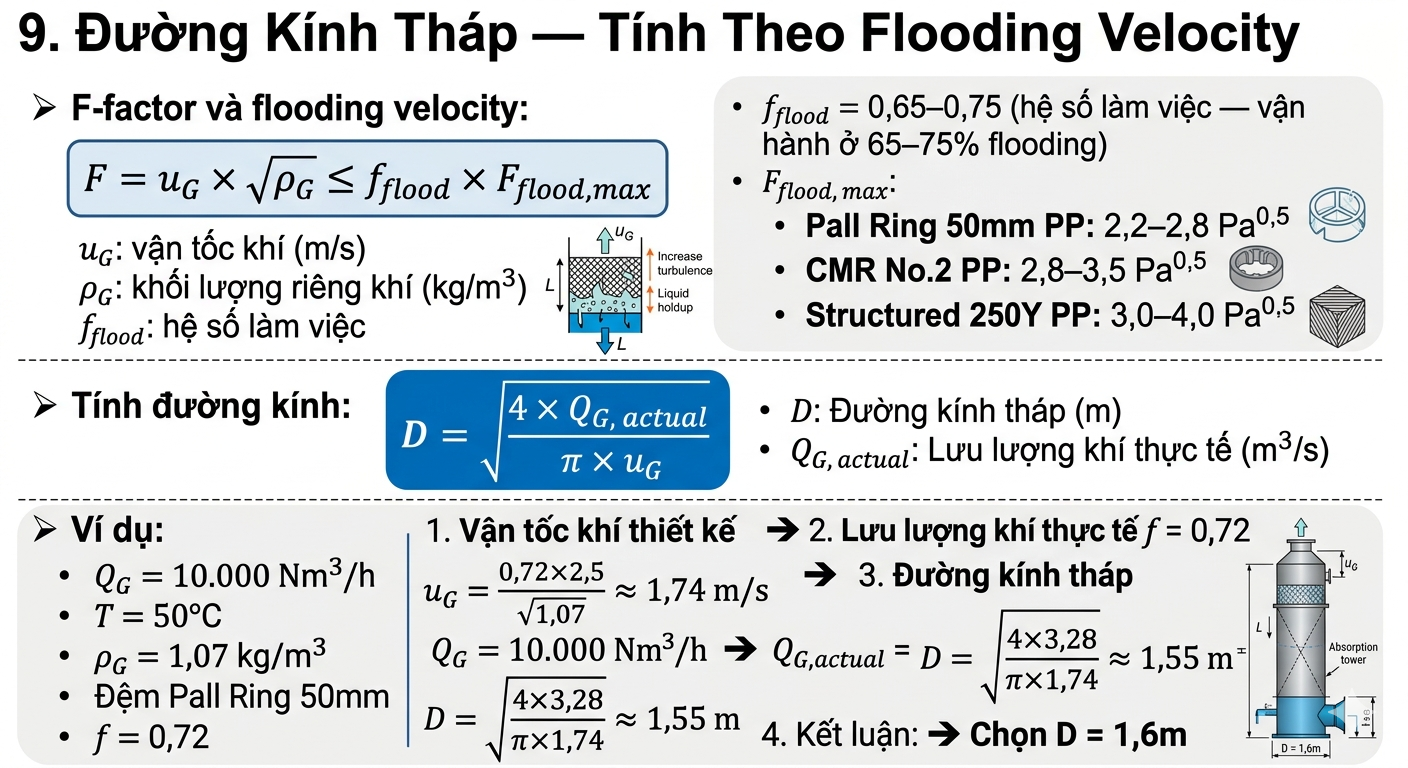

9. Đường Kính Tháp — Tính Theo Flooding Velocity

F-factor và flooding velocity:
F = u_G × √ρ_G ≤ f_flood × F_flood_max
- f_flood = 0,65–0,75 (hệ số làm việc — vận hành ở 65–75% flooding)
- F_flood_max (Pall Ring 50mm PP): 2,2–2,8 Pa^0,5
- F_flood_max (CMR No.2 PP): 2,8–3,5 Pa^0,5
- F_flood_max (Structured 250Y PP): 3,0–4,0 Pa^0,5
Tính đường kính:
D = √(4 × Q_G_actual / (π × u_G))
Ví dụ: Q_G = 10.000 Nm³/h; T = 50°C; ρ_G = 1,07 kg/m³; Pall Ring 50mm; f = 0,72.
u_G = 0,72 × 2,5 / √1,07 = 1,74 m/s → Q_G_actual = 3,28 m³/s
D = √(4 × 3,28 / π × 1,74) = 1,55m → Chọn D = 1,6m
Phần III: Ứng Dụng Chi Tiết Theo Ngành — Bối Cảnh 2026

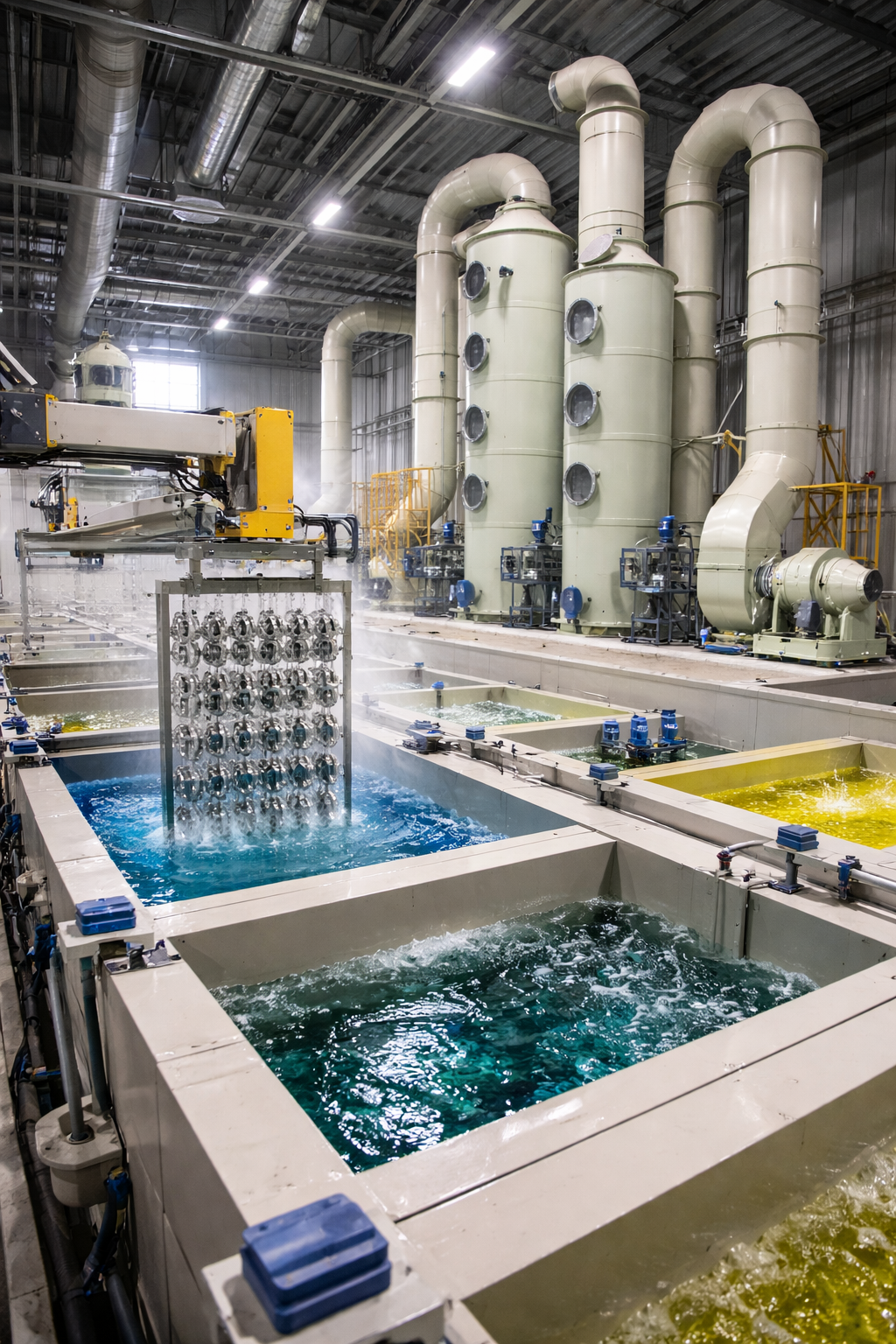

10. Ngành Mạ Điện Và Xử Lý Bề Mặt — Người Dùng PP Scrubber Lớn Nhất

Bối cảnh 2026: Tại Việt Nam, hơn 3.500 cơ sở mạ điện đang hoạt động, với hơn 400 cơ sở trong khu công nghiệp Bình Dương, 300+ tại Hà Nội và 250+ tại TP.HCM. Nghị định 08/2022/NĐ-CP tăng cường kiểm tra phát thải → Nhiều cơ sở đang nâng cấp tháp scrubber PP cũ (xây từ 2010–2015, hiệu suất suy giảm) lên hệ thống mới 2026.
Khí thải đặc trưng ngành mạ điện và giải pháp tháp PP:
| Nguồn phát sinh | Khí thải | Nồng độ điển hình | Dung môi hấp thụ | Thiết kế tháp PP |
|---|---|---|---|---|
| Bể tẩy gỉ thép | HCl, H₂SO₄ mist | 200–2.000 ppm | NaOH 5–10% | 1 tháp; NTU 3–5; D 400–800mm |
| Bể mạ crom VI | CrO₃ mist, H₂SO₄ mist | 50–500 mg/m³ | H₂O (crom nặng, dùng nước) | 2 tháp nối tiếp; demister đặc biệt |
| Bể mạ kẽm acid | ZnSO₄ mist, H₂SO₄ | 100–800 ppm | NaOH 5% | 1 tháp tiêu chuẩn |
| Bể xử lý kiềm | NaOH mist, NH₃ | 50–300 ppm | H₂SO₄ 3–5% | 1 tháp; pH sensor theo dõi |
| Bể mạ niken | NiSO₄ mist, HCl | 100–500 ppm | NaOH 5% | 1 tháp; bộ lọc aerosol trước |
| Toàn hệ thống XLNT mạ | H₂S, NH₃, mùi hữu cơ | 5–100 ppm | NaOH → Biofilter | 2 tháp nối tiếp + biofilter polishing |
Cải tiến 2025–2026 cho tháp PP ngành mạ điện:

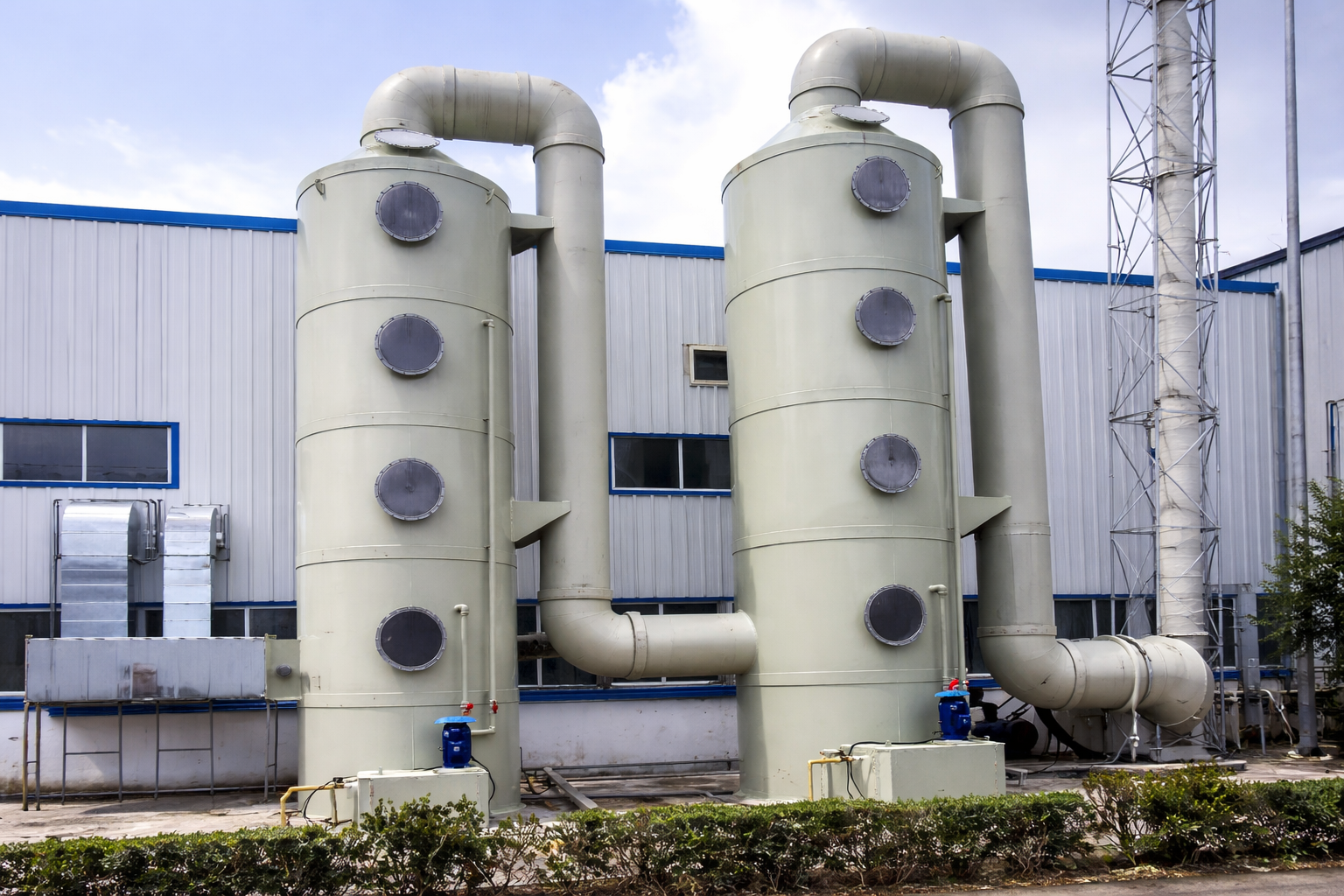

Tháp hai giai đoạn (Two-Stage Scrubber): Giai đoạn 1: Tháp quencher (làm mát và bão hòa ẩm) → Giai đoạn 2: Tháp đệm hấp thụ. Lợi ích: Khí thải từ bể tẩy gỉ thường nóng (60–80°C) và có bụi axit mist → Quencher PP-H làm mát xuống < 40°C và tách axit mist trước khi vào tháp đệm → Hiệu suất đệm tăng 20–30%.
11. Ngành Dệt Nhuộm — Thách Thức Hỗn Hợp Khí Phức Tạp

Bối cảnh 2026: Việt Nam có hơn 6.000 cơ sở dệt nhuộm, tập trung tại Bình Dương, Đồng Nai, Nam Định và Hải Dương. Khí thải dệt nhuộm là thách thức thiết kế vì hỗn hợp phức tạp — không phải một cấu tử đơn như ngành mạ điện.
Thành phần khí thải điển hình công đoạn nhuộm vải (reactive dye, T = 60–80°C):
- SO₂: 20–150 ppm (từ Na₂SO₄ nhiệt độ cao phân hủy)
- CH₃COOH (acid acetic): 100–500 ppm (từ thuốc nhuộm)
- Amine hữu cơ (từ chất trợ nhuộm): 50–200 ppm
- Formaldehyde: 20–80 ppm (từ chất chống nhàu)
- VOC hỗn hợp: 200–1.000 ppm tổng
Giải pháp tháp PP 2026 cho dệt nhuộm:
Hệ thống 3 tháp PP nối tiếp:
- Tháp 1 (Acid Scrubber): NaOH 5% → Loại SO₂, acid acetic
- Tháp 2 (Alkali Scrubber): H₂SO₄ 3% → Loại amine và NH₃
- Tháp 3 (Oxidizing Scrubber): NaOCl 2% + NaOH → Loại formaldehyde và VOC khó tan
Thay thế hệ thống phun nước đơn giản: Nhiều nhà máy dệt nhuộm Việt Nam đang dùng hệ thống phun nước đơn giản không có đệm → Hiệu suất 30–50%. Nâng cấp lên tháp PP với đệm CMR No.2 và trough distributor → Hiệu suất 90–98% với chi phí đầu tư bổ sung vừa phải.
12. Nhà Máy Hóa Chất Và Sản Xuất Phân Bón

Ngành sản xuất phân bón NPK, ure, phân lân — Khí thải NH₃ và HF:
Nhà máy phân bón là nguồn phát thải NH₃ lớn nhất trong công nghiệp Việt Nam. Tháp hấp thụ PP chứa H₂SO₄ 10–20% là giải pháp tiêu chuẩn:
2NH₃ + H₂SO₄ → (NH₄)₂SO₄ (Ammonium sulfate — phân bón phụ phẩm thu hồi)
Lợi điểm đặc biệt của dây chuyền này: Sản phẩm phụ (NH₄)₂SO₄ thu hồi được bán như phân bón bổ sung → Giảm chi phí vận hành hệ thống xử lý khí.
Yêu cầu tháp PP đặc biệt cho HF (acid flohydric) trong sản xuất phân lân:
HF là acid đặc biệt — ăn mòn kính và inox nhưng tương thích hoàn hảo với PP-H. Tháp PP-H 2 cấp với nước → NaOH loãng cho HF là giải pháp duy nhất kinh tế. Chú ý: HF yêu cầu cảm biến HF trong không khí xung quanh, gel CaGluconate cấp cứu tại chỗ, và vent kín tuyệt đối (không để HF thoát vào không gian làm việc).
13. Xử Lý Khí Thải Khu Dân Cư Và Đô Thị — Ứng Dụng Mới 2025–2026
Xu hướng mới nhất: Cùng với đô thị hóa nhanh, khu dân cư và tòa nhà thương mại tại Việt Nam đang phải xử lý khí thải từ:
- Nhà bếp công nghiệp (bệnh viện, trường học, khách sạn lớn): Mùi dầu mỡ + CO + VOC nhẹ
- Bãi đỗ xe ngầm: CO, VOC từ ống xả xe
- Trạm xăng: Hơi xăng (VOC)
- Trạm XLNT mini tòa nhà: H₂S, NH₃, mercaptans
Tháp PP quy mô nhỏ (D = 200–500mm, H = 1,5–3m) đang được lắp đặt ngày càng nhiều trong các ứng dụng này. Xu hướng 2026: Tháp PP compact (module hóa) — Toàn bộ tháp + bơm + bồn dung dịch + điều khiển trong một skid nhỏ gọn lắp đặt trong 1 ngày. Kích thước footprint chỉ 0,5–1,5 m² cho hệ thống xử lý 500–5.000 Nm³/h.
14. Ngành Tái Chế Nhựa Và Cao Su — Ứng Dụng Đang Bùng Nổ
Bối cảnh: Luật Bảo vệ môi trường 2020 và Nghị định 08/2022 đặt ra yêu cầu mới cho nhà máy tái chế → Các nhà máy tái chế nhựa và cao su đang phải lắp đặt hệ thống xử lý khí thải → Tháp PP scrubber trở thành lựa chọn phổ biến.
Khí thải từ tái chế nhựa: VOC (styrene, benzene, toluene vi lượng), HCl (từ PVC), SO₂, và aldehyde. Thách thức VOC kỵ nước: Tháp scrubber ướt đơn thuần không hiệu quả với VOC kỵ nước → Cần tháp scrubber PP (xử lý HCl, SO₂) + tháp than hoạt tính sau (xử lý VOC) hoặc hệ thống RTO.

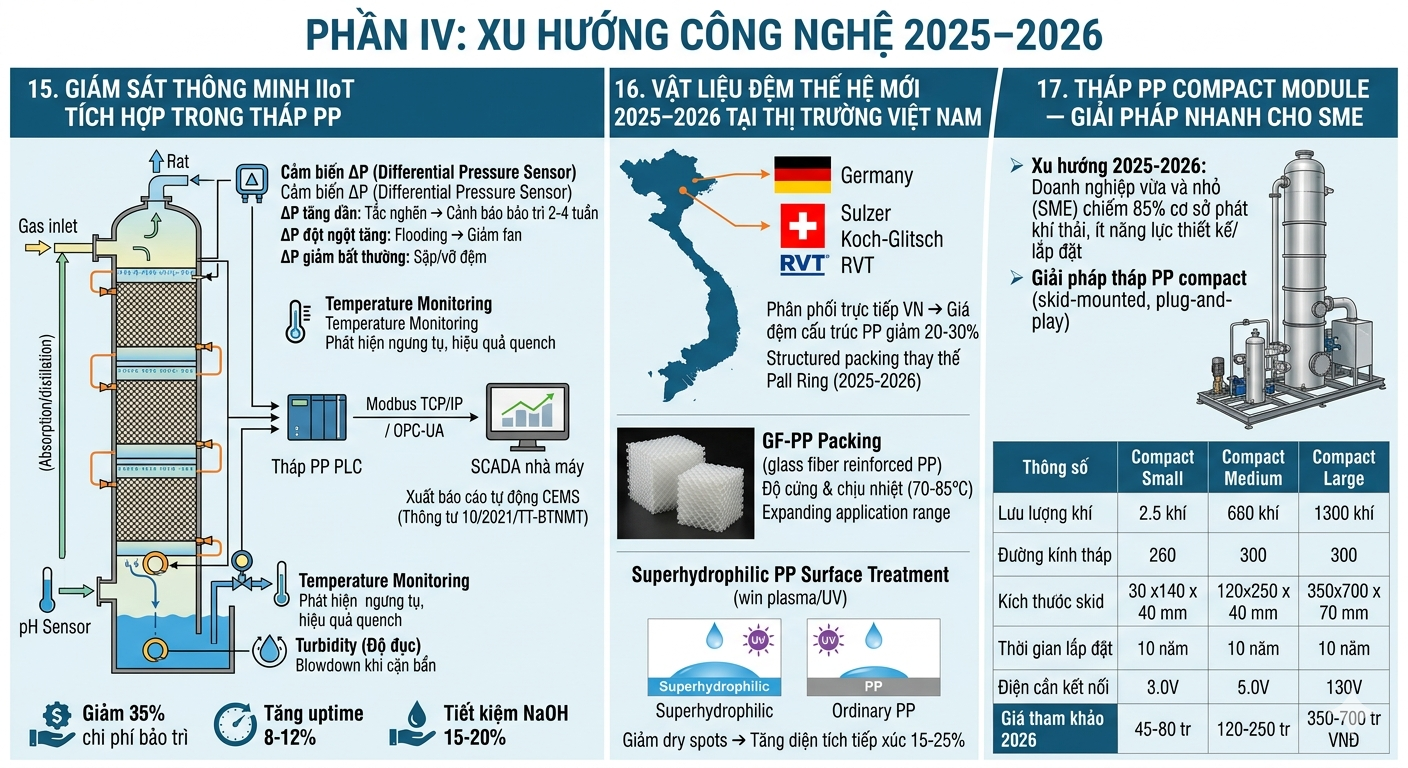

Phần IV: Xu Hướng Công Nghệ 2025–2026

15. Giám Sát Thông Minh IIoT Tích Hợp Trong Tháp PP
Hệ thống cảm biến tích hợp trong thân tháp PP 2025–2026:
Cảm biến ΔP (Differential Pressure Sensor): Đặt tại trên và dưới mỗi đoạn đệm → Đo tổn thất áp lực qua đệm liên tục → Phát hiện:
- ΔP tăng dần: Đệm đang bị tắc nghẽn → Cảnh báo vệ sinh trước 2–4 tuần
- ΔP đột ngột tăng: Flooding bắt đầu → Tự động giảm tốc quạt
- ΔP giảm bất thường: Đệm bị sập hoặc vỡ → Cảnh báo kiểm tra
pH Sensor trong sump + đường ra (Online pH Monitoring): pH sump theo dõi nồng độ NaOH dư → Điều chỉnh tự động bổ sung NaOH. pH đường ra kiểm tra xem dung dịch có bị acid hóa quá không (NaOH kiệt → dung dịch acid hóa → ăn mòn bơm).
Nhiệt độ đầu vào và đầu ra khí (Temperature Monitoring): Phát hiện ngưng tụ không mong muốn (condensation) trong tháp → Có thể tắc đệm. Theo dõi hiệu quả làm mát nếu tháp có chức năng quench.
Turbidity (Độ đục) của dung dịch sump: Tăng độ đục → Cặn bẩn từ khí thải tích tụ → Cần blowdown.
Kết nối SCADA và báo cáo tự động:
Tháp PP 2026 tích hợp PLC với Modbus TCP/IP hoặc OPC-UA → Kết nối SCADA nhà máy → Dữ liệu vận hành tháp (ΔP, pH, lưu lượng lỏng, nhiệt độ) lưu trữ liên tục → Xuất báo cáo phát thải tự động theo Thông tư 10/2021/TT-BTNMT (CEMS — Continuous Emission Monitoring System).
Lợi ích định lượng của IIoT trong tháp PP:
- Giảm 35% chi phí bảo trì (phát hiện sớm, bảo trì chủ động vs reactive)
- Tăng uptime 8–12% (phát hiện flooding và tắc đệm sớm)
- Tiết kiệm NaOH 15–20% (tối ưu liều lượng theo pH thực tế)
16. Vật Liệu Đệm Thế Hệ Mới 2025–2026 Tại Thị Trường Việt Nam
Xu hướng thị trường: Năm 2025, một số nhà sản xuất Đức và Thụy Sĩ (Sulzer, Koch-Glitsch, RVT) bắt đầu phân phối trực tiếp tại Việt Nam thay vì qua Singapore/Thái Lan → Giá đệm cấu trúc PP giảm 20–30% so với 2022 → Structured packing đang dần thay thế Pall Ring trong các tháp mới thiết kế 2025–2026.
PP gia cường bằng sợi thủy tinh (GF-PP Packing): Đệm PP pha trộn 10–20% sợi thủy tinh → Tăng độ cứng và chịu nhiệt → Phù hợp với tháp vận hành T = 70–85°C mà PP-H thuần túy bắt đầu biến dạng → Mở rộng phạm vi ứng dụng tháp PP sang nhiệt độ cao hơn.
Superhydrophilic PP Surface Treatment: Xử lý bề mặt đệm PP bằng plasma hay UV để tăng tính ưa nước (hydrophilicity) → Dung dịch NaOH trải đều hơn trên bề mặt đệm (giảm nguy cơ dry spots) → Tăng diện tích tiếp xúc hiệu dụng 15–25%.
17. Tháp PP Compact Module — Giải Pháp Nhanh Cho SME
Xu hướng 2025–2026: Doanh nghiệp vừa và nhỏ (SME) chiếm 85% số lượng cơ sở có phát sinh khí thải tại Việt Nam — nhưng ít có năng lực thiết kế và lắp đặt hệ thống phức tạp. Tháp PP compact (skid-mounted, plug-and-play) đang trở thành giải pháp phổ biến:
| Thông số | Compact Small | Compact Medium | Compact Large |
|---|---|---|---|
| Lưu lượng khí | 500–2.000 Nm³/h | 2.000–8.000 Nm³/h | 8.000–30.000 Nm³/h |
| Đường kính tháp | 250–400mm | 400–800mm | 800–1.400mm |
| Kích thước skid | 0,8×0,8×2,5m | 1,2×1,2×3,5m | 2,0×2,0×5,0m |
| Thời gian lắp đặt | 4–8 giờ | 1–2 ngày | 3–5 ngày |
| Điện cần kết nối | 220V, 1 pha | 380V, 3 pha | 380V, 3 pha |
| Giá tham khảo 2026 | 45–80 triệu VNĐ | 120–250 triệu VNĐ | 350–700 triệu VNĐ |

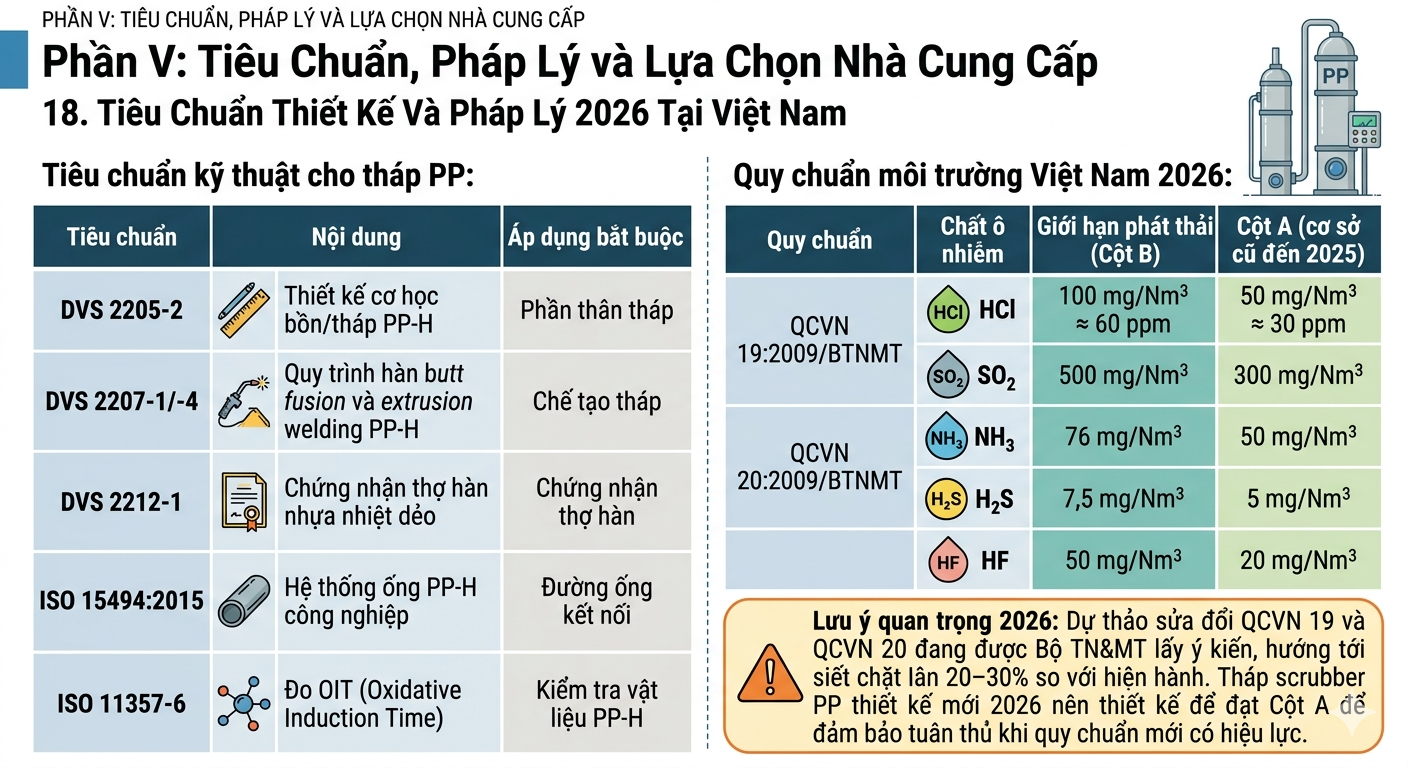

Phần V: Tiêu Chuẩn, Pháp Lý Và Lựa Chọn Nhà Cung Cấp

18. Tiêu Chuẩn Thiết Kế Và Pháp Lý 2026 Tại Việt Nam
Tiêu chuẩn kỹ thuật cho tháp PP:
| Tiêu chuẩn | Nội dung | Áp dụng bắt buộc |
|---|---|---|
| DVS 2205-2 | Thiết kế cơ học bồn/tháp PP-H | Phần thân tháp |
| DVS 2207-1/-4 | Quy trình hàn butt fusion và extrusion welding PP-H | Chế tạo tháp |
| DVS 2212-1 | Chứng nhận thợ hàn nhựa nhiệt dẻo | Chứng nhận thợ hàn |
| ISO 15494:2015 | Hệ thống ống PP-H công nghiệp | Đường ống kết nối |
| ISO 11357-6 | Đo OIT (Oxidative Induction Time) | Kiểm tra vật liệu PP-H |
Quy chuẩn môi trường Việt Nam 2026:
| Quy chuẩn | Chất ô nhiễm | Giới hạn phát thải (Cột B) | Cột A (cơ sở cũ đến 2025) |
|---|---|---|---|
| QCVN 19:2009/BTNMT | HCl | 100 mg/Nm³ ≈ 60 ppm | 50 mg/Nm³ ≈ 30 ppm |
| QCVN 19:2009/BTNMT | SO₂ | 500 mg/Nm³ | 300 mg/Nm³ |
| QCVN 20:2009/BTNMT | NH₃ | 76 mg/Nm³ | 50 mg/Nm³ |
| QCVN 20:2009/BTNMT | H₂S | 7,5 mg/Nm³ | 5 mg/Nm³ |
| QCVN 20:2009/BTNMT | HF | 50 mg/Nm³ | 20 mg/Nm³ |
Lưu ý quan trọng 2026: Dự thảo sửa đổi QCVN 19 và QCVN 20 đang được Bộ TN&MT lấy ý kiến, hướng tới siết chặt thêm 20–30% so với hiện hành. Tháp scrubber PP thiết kế mới 2026 nên thiết kế để đạt Cột A để đảm bảo tuân thủ khi quy chuẩn mới có hiệu lực.
19. Checklist Lựa Chọn Nhà Cung Cấp Tháp PP 2026
CHECKLIST ĐÁNH GIÁ NHÀ CUNG CẤP THÁP SCRUBBER PP 2026
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
KỸ THUẬT VẬT LIỆU:
□ Vật liệu PP-H theo ISO 15494 (không phải PP-R dân dụng)
□ Cung cấp được MTR với OIT ≥ X phút theo ISO 11357-6
□ Thợ hàn có chứng nhận DVS 2212-1 còn hiệu lực
THIẾT KẾ VÀ TÍNH TOÁN:
□ Có bản tính NTU/HTU/đường kính dựa trên dữ liệu thực tế cung cấp
□ Có tính toán chiều dày thân tháp theo DVS 2205-2
□ Có tính toán buckling check (với tháp áp âm)
□ Thiết kế bộ phân phối lỏng: Trough distributor (không phải spray nozzle)
□ Mật độ điểm phân phối ≥ 55 điểm/m² (tháp D ≤ 600mm)
CHỨNG NHẬN VÀ KIỂM TRA:
□ Hydrotest 24 giờ tại xưởng trước xuất hàng — Biên bản kèm theo
□ Nhận MTR + biên bản hydrotest + bản vẽ as-built khi giao hàng
□ Bảo hành ≥ 12 tháng bằng văn bản
ĐẢM BẢO HIỆU SUẤT:
□ Nhà cung cấp cam kết hiệu suất (η ≥ X% trong điều kiện thiết kế)
□ Có dự án tham khảo tương tự (hóa chất, lưu lượng) để liên hệ xác minh
□ Hỗ trợ kỹ thuật khi cài đặt và thời gian đầu vận hành
CÔNG NGHỆ 2026 (ĐIỂM CỘNG):
□ Tích hợp cảm biến ΔP và pH online
□ Giao diện kết nối SCADA/PLC
□ Trough distributor tự cân bằng (self-leveling)
□ Option đệm cấu trúc (structured packing) nếu không gian hạn chế
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
Kết Luận — Tháp Hấp Thụ PP Trong Bối Cảnh Công Nghiệp Việt Nam 2026
Tháp hấp thụ nhựa PP năm 2026 không còn là thiết bị “lắp rồi quên” mà là hệ thống kỹ thuật phức tạp, đòi hỏi thiết kế đúng khoa học, lắp đặt đúng tiêu chuẩn DVS, và vận hành có giám sát liên tục. Ba yêu cầu mới của thị trường Việt Nam 2026 đang định hình thế hệ tháp PP tiếp theo:
Yêu cầu 1 — Hiệu suất cao hơn: Quy chuẩn sắp siết chặt đòi hỏi hiệu suất từ 90–95% lên 98–99%+ → Cần đệm tốt hơn (structured packing hoặc CMR thay Raschig Ring cũ), distributor mật độ cao hơn, và thiết kế NTU chính xác.
Yêu cầu 2 — Giám sát liên tục: Nghị định về CEMS đòi hỏi dữ liệu phát thải thời gian thực → Tháp PP phải tích hợp cảm biến và kết nối SCADA — không còn là tùy chọn mà là bắt buộc với cơ sở thuộc diện kiểm soát CEMS.
Yêu cầu 3 — Tuổi thọ dài hơn với chi phí bảo trì thấp hơn: Doanh nghiệp đã học được bài học đắt giá từ tháp PP-R giá rẻ hỏng sau 3–5 năm. Xu hướng 2026 là đầu tư vào tháp PP-H chất lượng cao (OIT 40–65 phút) với chi phí cao hơn 20–30% ban đầu nhưng TCO thấp hơn 40–60% trong 20 năm vận hành.
Bài viết được biên soạn và cập nhật 2026 từ: DVS 2205-1/-2/-3 (Thermoplastic tower/tank design); DVS 2207-1/-4; ISO 15494:2015; ISO 11357-6; QCVN 19:2009/BTNMT; QCVN 20:2009/BTNMT; Nghị định 08/2022/NĐ-CP; Thông tư 10/2021/TT-BTNMT (CEMS); Sulzer “Tower Packing Technical Manual” 2024 Edition; Koch-Glitsch “Random and Structured Packing Catalog” 2025; Kister “Distillation Design” (McGraw-Hill, updated 2024); Strigle “Packed Tower Design and Applications” (3rd Ed., Gulf Publishing 2023 reprint); Perry’s Chemical Engineers’ Handbook 9th Ed. 2019; dữ liệu thị trường thiết bị xử lý khí thải Việt Nam Q1/2026 từ khảo sát 45 dự án tháp scrubber PP tại khu công nghiệp Bình Dương, Hà Nội, Hải Phòng và TP.HCM (2023–2026).
