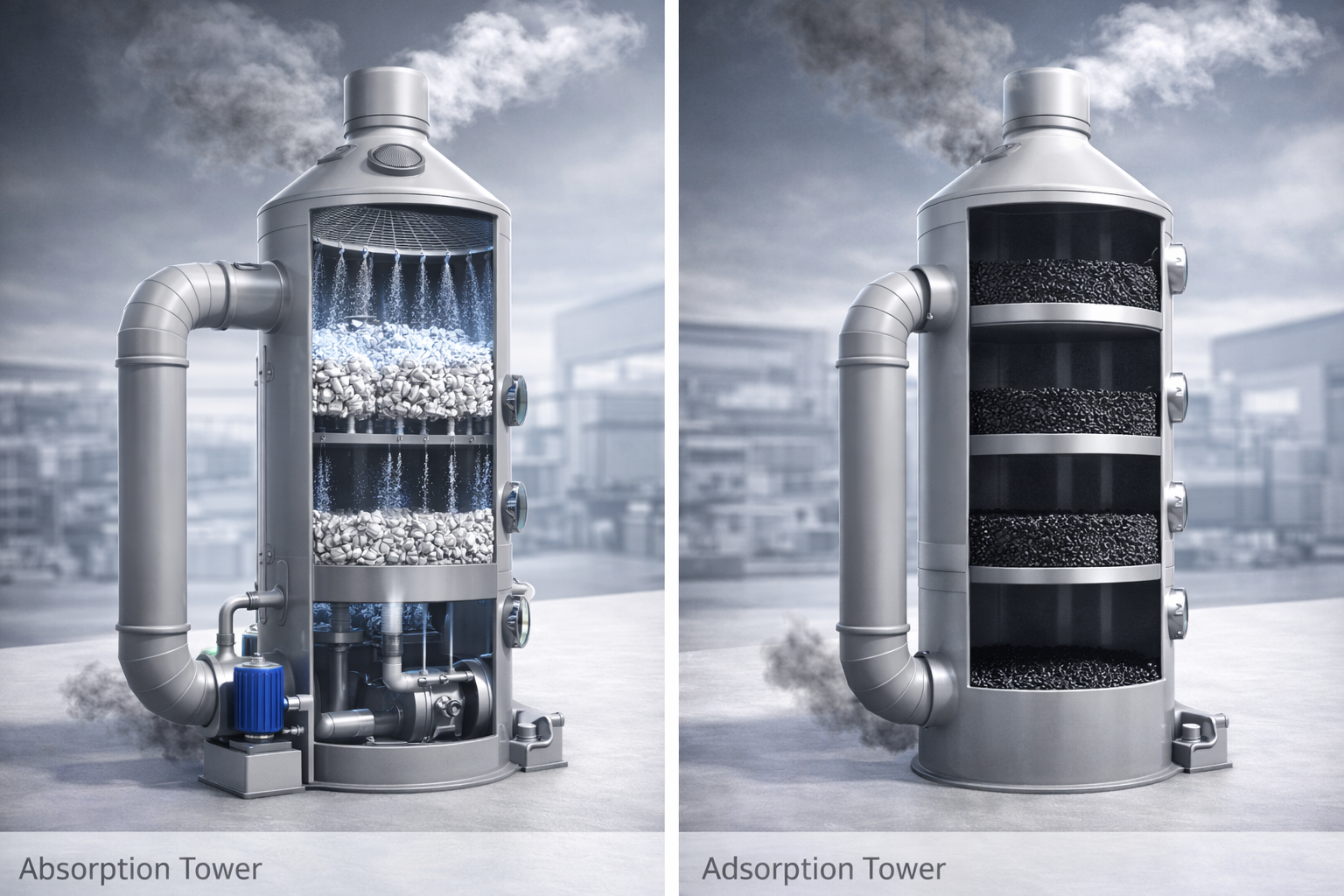

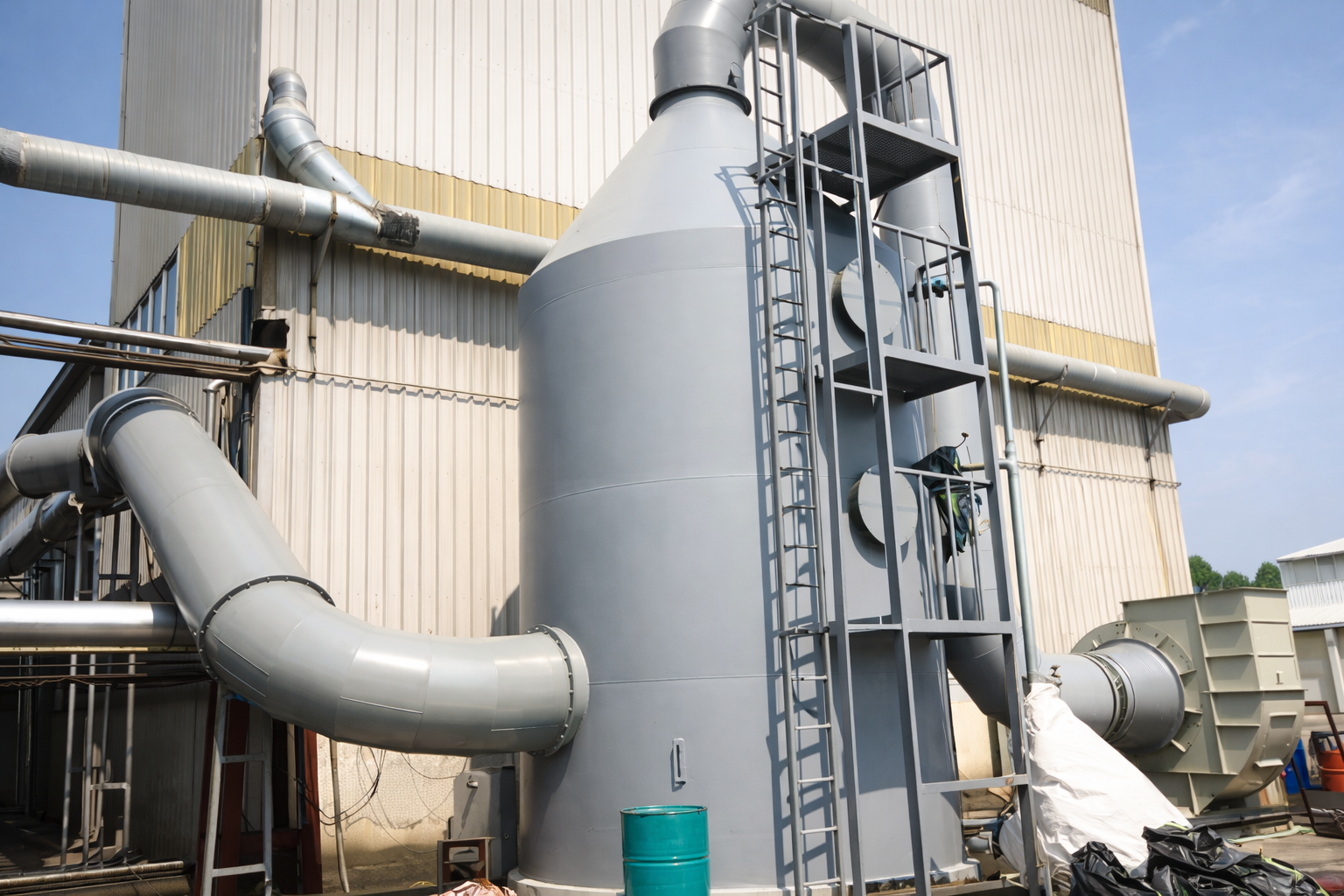

Tháp hấp thụ (Absorption Tower / Wet Scrubber) và tháp hấp phụ (Adsorption Tower) là hai thiết bị xử lý khí thải có tên gọi dễ gây nhầm lẫn nhưng hoạt động theo nguyên lý vật lý-hóa học hoàn toàn khác nhau, phù hợp với các loại chất ô nhiễm và điều kiện vận hành đặc thù riêng biệt. Bài viết này phân tích chuyên sâu cơ chế tác động, cấu tạo thiết bị, thông số thiết kế, ưu-nhược điểm và tiêu chí lựa chọn của từng loại — cung cấp nền tảng kỹ thuật cho kỹ sư môi trường, kỹ sư quá trình và nhà quản lý sản xuất trong việc đưa ra quyết định công nghệ chính xác.
▌ 1. Định Nghĩa Và Phân Biệt Thuật Ngữ Cơ Bản
Sự nhầm lẫn giữa “hấp thụ” và “hấp phụ” bắt nguồn từ việc cả hai đều là quá trình thu giữ chất ô nhiễm từ pha khí, nhưng cơ chế vật lý-hóa học nền tảng hoàn toàn khác nhau. Phân biệt chính xác hai khái niệm này là bước đầu tiên bắt buộc trong bất kỳ quy trình lựa chọn công nghệ xử lý khí thải nào.
| HẤP THỤ — ABSORPTION | HẤP PHỤ — ADSORPTION |
| Quá trình chất ô nhiễm trong pha khí (gas phase) chuyển dịch và hòa tan vào trong thể tích của pha lỏng (liquid bulk phase) qua bề mặt tiếp xúc khí-lỏng. Chất ô nhiễm bị giữ lại bên trong dung dịch hấp thụ, có thể phản ứng hóa học với dung môi hoặc chất phản ứng trong dung dịch. Đây là quá trình xảy ra trong toàn bộ thể tích pha lỏng — không chỉ trên bề mặt. | Quá trình chất ô nhiễm trong pha khí (adsorbate) bị giữ lại trên bề mặt rắn của vật liệu hấp phụ (adsorbent) bằng lực tương tác phân tử (lực Van der Waals hoặc liên kết hóa học). Chất ô nhiễm chỉ tích tụ trên bề mặt và trong hệ thống lỗ xốp của vật liệu rắn — không xâm nhập vào cấu trúc khối của vật liệu. |
Gốc từ Latin “absorbere” (hấp thụ) có nghĩa là “nuốt vào trong” — phản ánh đúng bản chất chất ô nhiễm đi vào trong thể tích lỏng. Trong khi đó “adsorbere” (hấp phụ) có tiền tố “ad-” nghĩa là “lên trên, bề mặt” — mô tả chính xác hiện tượng chất ô nhiễm bám lên bề mặt vật liệu rắn. Đây là cách nhớ thuật ngữ chính xác nhất trong kỹ thuật xử lý khí thải.
◆ 1.1. Phân Loại Hấp Thụ Và Hấp Phụ
▸ Phân loại hấp thụ theo cơ chế phản ứng:
- Hấp thụ vật lý (Physical Absorption): chất ô nhiễm hòa tan vào dung môi theo định luật Henry mà không có phản ứng hóa học. Ví dụ: CO₂ hòa tan vào nước. Thuận nghịch và nồng độ bị giới hạn bởi cân bằng pha.
- Hấp thụ hóa học (Chemisorption / Reactive Absorption): chất ô nhiễm phản ứng trực tiếp với hóa chất trong dung dịch tạo sản phẩm mới, phá vỡ cân bằng pha và cho phép xử lý đến nồng độ cực thấp. Ví dụ: H₂S + NaOH → Na₂S + H₂O; NH₃ + H₂SO₄ → (NH₄)₂SO₄. Đây là cơ chế chủ đạo trong Wet Scrubber công nghiệp.
▸ Phân loại hấp phụ theo cơ chế liên kết:
- Hấp phụ vật lý (Physisorption): lực Van der Waals yếu, thuận nghịch hoàn toàn, enthalpy hấp phụ thấp (20–40 kJ/mol), là cơ sở của quá trình tái sinh vật liệu hấp phụ bằng nhiệt hoặc áp suất.
- Hấp phụ hóa học (Chemisorption): hình thành liên kết hóa học giữa adsorbate và bề mặt adsorbent, enthalpy cao hơn (40–400 kJ/mol), khó tái sinh, đặc hiệu cao — ví dụ than hoạt tính tẩm KOH hấp phụ H₂S theo phản ứng oxi hóa xúc tác.
▌ 2. Nguyên Lý Hoạt Động Chi Tiết
◆ 2.1. Tháp Hấp Thụ — Cơ Chế Truyền Khối Khí-Lỏng

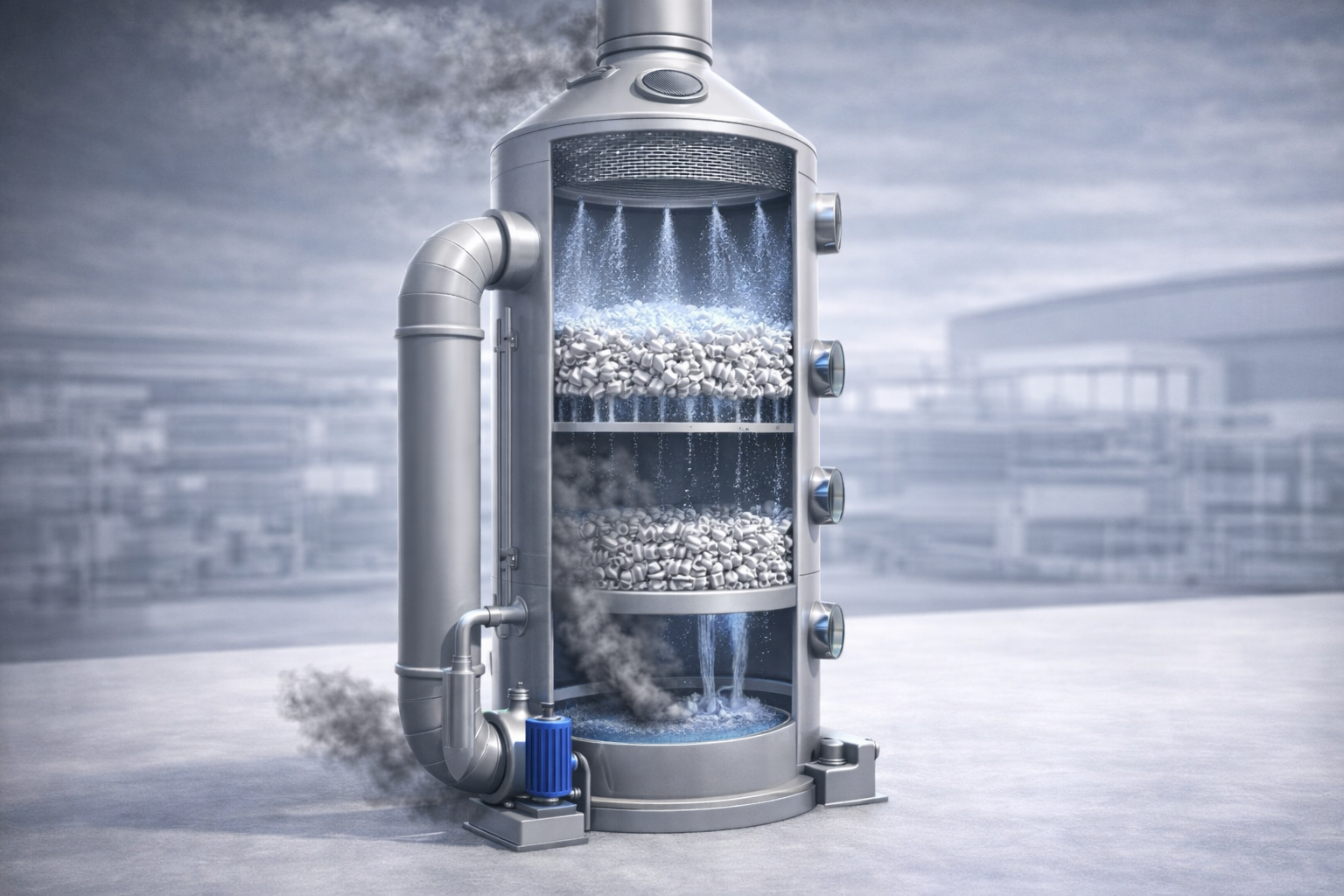

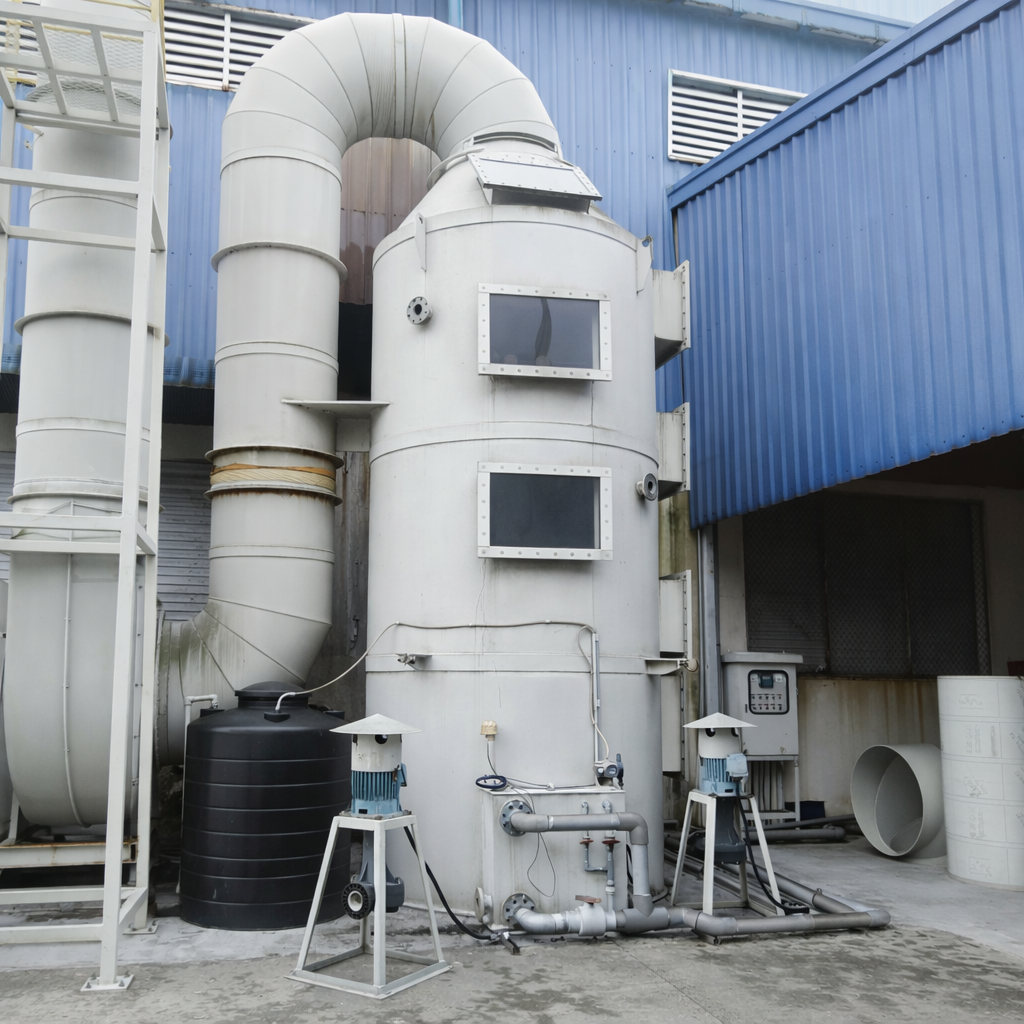

Tháp hấp thụ (Absorption Tower / Packed Scrubber) vận hành dựa trên nguyên lý truyền khối (mass transfer) qua bề mặt tiếp xúc giữa hai pha: pha khí đi từ dưới lên (upward gas flow) và pha lỏng chảy từ trên xuống (downward liquid flow — countercurrent operation). Quá trình diễn ra liên tục qua ba bước kế tiếp nhau:
- Khuếch tán bên ngoài (External Diffusion): phân tử chất ô nhiễm khuếch tán từ dòng khí chính qua lớp màng khí (gas film) đến bề mặt tiếp xúc khí-lỏng, điều khiển bởi gradient nồng độ theo định luật Fick (J = −D × dC/dz).
- Hòa tan qua bề mặt phân pha (Interface Transfer): chất ô nhiễm đi qua ranh giới khí-lỏng theo cân bằng nhiệt động Henry (p = H × C) hoặc Raoult, thiết lập nồng độ tại bề mặt phân pha.
- Khuếch tán trong lỏng và phản ứng hóa học (Liquid-phase Diffusion & Reaction): trong hệ hấp thụ hóa học, phản ứng diễn ra rất nhanh ngay tại hoặc gần bề mặt, tăng tốc độ truyền khối lên nhiều lần — hệ số tăng cường E (Enhancement Factor) có thể đạt 10–1.000 so với hấp thụ vật lý.
Phương trình tốc độ truyền khối tổng quát trong tháp hấp thụ: NA = KG × a × (pA − pA*) = KL × a × (CA* − CA) Trong đó: NA = thông lượng truyền khối (mol/m³·s) | KG, KL = hệ số truyền khối tổng quát pha khí và lỏng (mol/m²·s·Pa; m/s) | a = diện tích bề mặt tiếp xúc riêng của vật liệu đệm (m²/m³) | pA − pA* = lực thúc đẩy pha khí (driving force) | CA* − CA = lực thúc đẩy pha lỏng
◆ 2.2. Tháp Hấp Phụ — Cơ Chế Tương Tác Bề Mặt Rắn-Khí

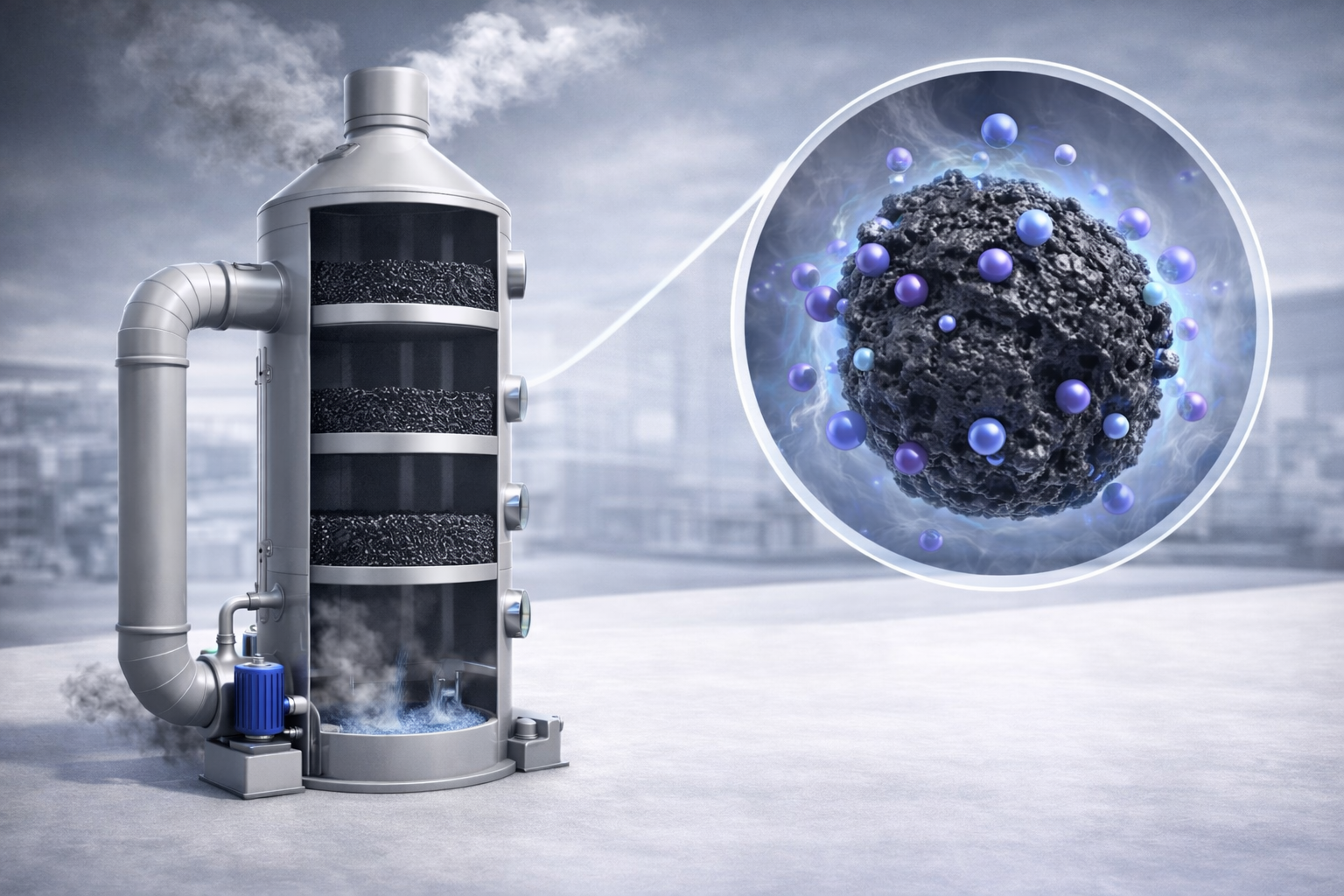

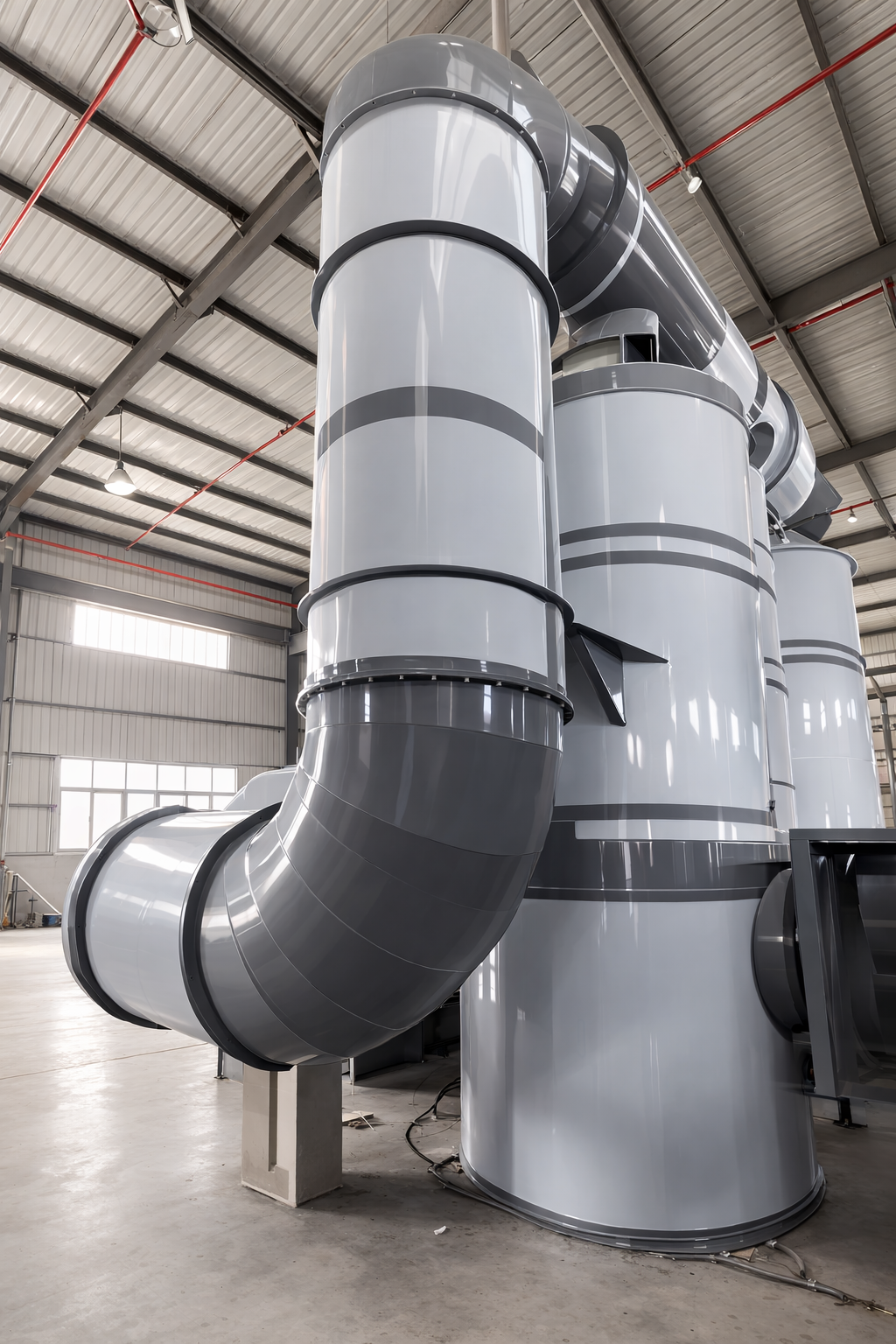

Tháp hấp phụ (Adsorption Tower / Fixed Bed Adsorber) vận hành theo nguyên lý lực tương tác phân tử giữa bề mặt vật liệu hấp phụ rắn và phân tử chất ô nhiễm trong pha khí. Quá trình diễn ra theo 4 giai đoạn kế tiếp:
- Khuếch tán bên ngoài (Film Diffusion): phân tử adsorbate khuếch tán qua lớp màng khí xung quanh hạt adsorbent đến bề mặt hạt.
- Khuếch tán vào lỗ xốp (Pore Diffusion / Intraparticle Diffusion): phân tử di chuyển vào sâu bên trong mạng lỗ xốp (macro, meso, micropore) của hạt adsorbent — giai đoạn giới hạn tốc độ chính trong hầu hết hệ hấp phụ thực tế.
- Hấp phụ tại tâm hoạt động (Surface Adsorption): phân tử adsorbate bị giữ lại tại các tâm hoạt động (active sites) bằng lực Van der Waals (physisorption) hoặc liên kết hóa học (chemisorption).
- Di chuyển bề mặt (Surface Diffusion): phân tử đã hấp phụ có thể di chuyển dọc bề mặt đến các vị trí năng lượng thấp hơn — giai đoạn này ảnh hưởng đến phân bố tải lượng trong lớp hấp phụ.
Đẳng nhiệt hấp phụ Freundlich (phổ biến nhất trong thiết kế kỹ thuật): q = K × C^(1/n) Trong đó: q = lượng chất bị hấp phụ trên đơn vị khối lượng adsorbent (mg/g) | C = nồng độ cân bằng trong pha khí (mg/m³) | K = hằng số Freundlich (phụ thuộc cặp adsorbate-adsorbent) | 1/n = hằng số cường độ hấp phụ (0 < 1/n < 1; 1/n nhỏ = hấp phụ mạnh hơn) Đẳng nhiệt Langmuir: q = (qm × b × C) / (1 + b × C) — dùng khi bề mặt đồng nhất, đơn lớp
▌ 3. Cấu Tạo Và Các Thành Phần Kỹ Thuật

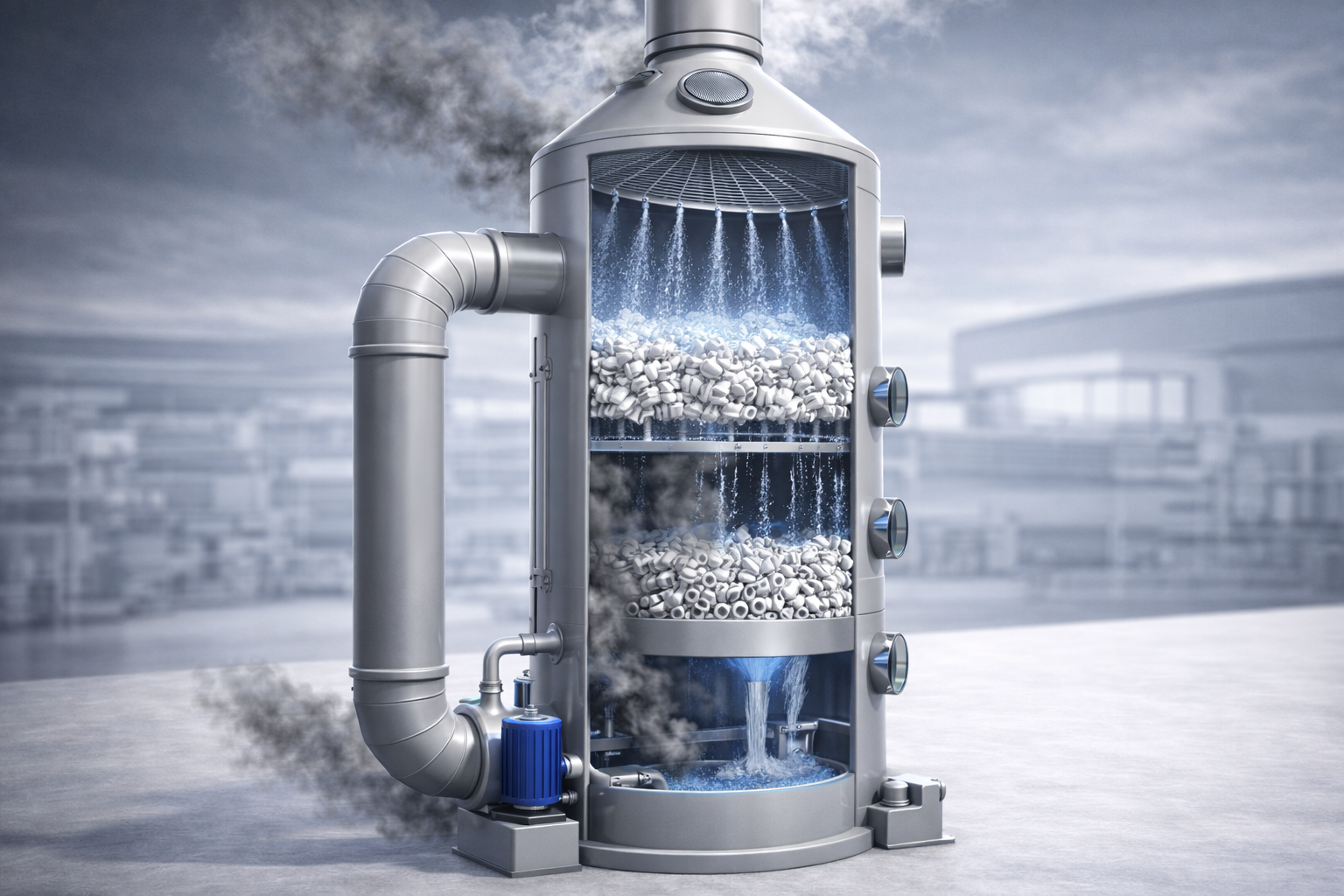

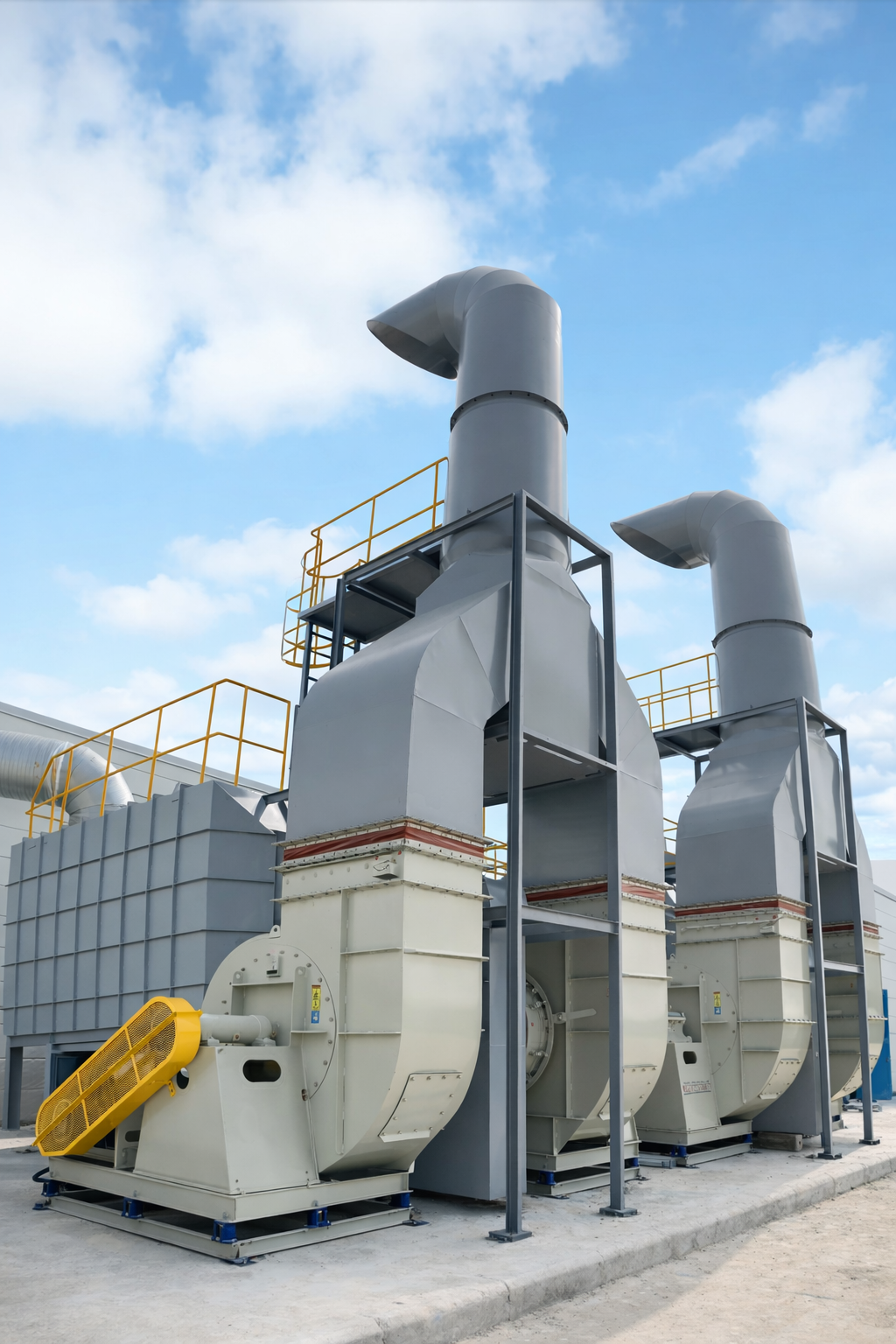

◆ 3.1. Cấu Tạo Tháp Hấp Thụ — Absorption Tower
Tháp hấp thụ được thiết kế để tối đa hóa diện tích tiếp xúc khí-lỏng (interfacial area) trong khi duy trì tổn thất áp suất thấp. Cấu tạo điển hình của tháp đệm hấp thụ ngược chiều (Countercurrent Packed Scrubber):
- Thân tháp (Tower Shell/Body): thường bằng nhựa PP, FRP (Fiberglass Reinforced Plastic), HDPE hoặc thép không gỉ 316L tùy tính ăn mòn của dòng khí thải. Hình trụ đứng, đường kính 200mm – 5.000mm tùy công suất xử lý.
- Đầu phân phối lỏng (Liquid Distributor): hệ thống vòi phun hoặc ống phân phối đặt phía trên lớp đệm, đảm bảo dung dịch hấp thụ phân phối đều tuyệt đối trên toàn bộ tiết diện — đây là điểm kỹ thuật quan trọng nhất ảnh hưởng hiệu suất.
- Vật liệu đệm (Packing Media): tầng đệm ngẫu nhiên (random packing — Raschig Ring, Pall Ring, IMTP, NUTTER Ring, CMR) hoặc đệm có cấu trúc (structured packing — Mellapak, Sulzer, Koch-Glitsch). Vật liệu: PP, ceramic, kim loại; diện tích bề mặt riêng 100–750 m²/m³.
- Tấm phân phối khí (Gas Inlet/Distributor): tại đầu vào phía dưới, đảm bảo khí phân phối đều tránh phân vùng dòng (channeling) gây giảm hiệu suất cục bộ.
- Tấm tách giọt lỏng (Mist Eliminator / Demister): đặt phía trên cùng tháp, tách các giọt lỏng bị cuốn theo dòng khí ra — yêu cầu tách ≥ 99% giọt > 10 µm.
- Bể chứa và bơm tuần hoàn (Sump & Recirculation Pump): tuần hoàn dung dịch hấp thụ liên tục, bổ sung hóa chất tự động theo pH hoặc nồng độ, xả dung dịch thải khi cạn kiệt tác nhân phản ứng.
- Hệ thống đo và điều khiển (Instrumentation & Control): pH meter, ORP sensor, flow meter, level sensor — tích hợp PLC điều khiển bơm bổ sung hóa chất tự động.
▸ Các biến thể cấu hình tháp hấp thụ:
| Loại Tháp | Đặc Điểm Cấu Tạo | Ưu Điểm | Nhược Điểm | Ứng Dụng Tiêu Biểu |
| Tháp đệm ngẫu nhiên (Random Packed Tower) | Đệm rải đều, ngẫu nhiên trong tháp | Chi phí thấp, dễ thay thế đệm | Phân bố lỏng không đều nếu D lớn | Xử lý H₂S, NH₃, SO₂, HCl nồng độ trung bình |
| Tháp đệm cấu trúc (Structured Packing Tower) | Đệm xếp theo cấu trúc hình học | Hiệu suất cao, ΔP thấp, lưu lượng lớn | Chi phí đệm cao | Xử lý khí thải lưu lượng rất lớn, hiệu suất cao |
| Tháp phun (Spray Tower) | Dung dịch phun sương từ đầu, không đệm | Không tắc nghẽn, xử lý bụi cùng lúc | Hiệu suất thấp nhất, NTU ≤ 2–3 | Khí bụi ướt, hơi acid, tiền xử lý |
| Tháp đĩa (Plate/Tray Tower) | Các đĩa sục khí qua lớp lỏng | Hiệu suất cao, dễ kiểm soát | Chi phí cao, bảo trì phức tạp | Xử lý SO₂ lò đốt, nhà máy điện |
| Venturi Scrubber | Khí đi qua họng venturi tốc độ cao, kéo lỏng vào | Xử lý đồng thời bụi + khí | Tiêu thụ năng lượng cao | Khí thải luyện kim, lò đúc, hóa chất |
| Tháp bong bóng (Bubble Column) | Khí sục qua cột lỏng từ dưới lên | Thời gian lưu lỏng dài, phản ứng sâu | ΔP cao, kích thước lớn | Phản ứng hóa học chậm, ozone/H₂O₂ |
◆ 3.2. Cấu Tạo Tháp Hấp Phụ — Adsorption Tower
Tháp hấp phụ (Fixed Bed Adsorber) được thiết kế để tối đa hóa thời gian tiếp xúc giữa dòng khí thải và vật liệu hấp phụ, đồng thời cho phép tái sinh hoặc thay thế vật liệu một cách hiệu quả. Cấu tạo tháp cố định lớp (Fixed Bed) điển hình:
- Thân tháp (Vessel Shell): hình trụ đứng hoặc nằm ngang bằng thép carbon, thép không gỉ hoặc vật liệu ăn mòn, được thiết kế chịu áp và nhiệt độ tái sinh (tối đa 200–400°C tùy vật liệu hấp phụ).
- Tấm đỡ vật liệu hấp phụ (Support Grid / Bed Support Plate): lưới thép hoặc grating bằng vật liệu không hoạt động, đỡ toàn bộ khối vật liệu hấp phụ, cho phép khí đi qua đều.
- Lớp vật liệu hấp phụ (Adsorbent Bed): lớp than hoạt tính (GAC/PAC), zeolite, silica gel hoặc vật liệu đặc chủng được nạp đồng đều. Chiều cao lớp từ 0,5m – 3,0m tùy EBRT thiết kế.
- Lớp vật liệu phân phối khí (Gas Distribution Layer): lớp vật liệu trơ kích thước lớn phía trên và dưới lớp hấp phụ chính, đảm bảo phân phối dòng khí đều tuyệt đối.
- Van chuyển mạch (Switching Valves): hệ thống van tự động điều khiển bằng PLC, chuyển dòng khí giữa các tháp trong hệ thống đa tháp (multi-bed system) — hấp phụ/tái sinh/dự phòng.
- Hệ thống tái sinh (Regeneration System): tùy phương pháp tái sinh — lò gia nhiệt (TSA), máy nén-giảm áp (PSA), hệ thống hơi nước (steam purge), hoặc hệ thống chân không (VSA).
▸ Các biến thể cấu hình tháp hấp phụ:
| Loại Tháp / Cấu Hình | Nguyên Lý Vận Hành | Chu Kỳ Tái Sinh | Ưu Điểm | Ứng Dụng |
| Fixed Bed — 1 tháp | Hấp phụ đến breakthrough, thay vật liệu | Không tái sinh — thay mới | Đơn giản, chi phí thấp ban đầu | Nồng độ thấp, lưu lượng nhỏ, gián đoạn |
| Dual Bed (2 tháp xen kẽ) | 1 tháp hấp phụ, 1 tháp tái sinh song song | TSA 4–12h hoặc PSA vài phút | Vận hành liên tục, tái sinh hiệu quả | Xử lý dung môi VOCs, thu hồi hơi dung môi |
| Multi-Bed (≥3 tháp) | Vận hành luân phiên hấp phụ-tái sinh-làm nguội | TSA hoặc PSA luân phiên | Năng suất cao, hiệu suất ổn định | Xử lý VOCs lưu lượng lớn, thu hồi dung môi công nghiệp |
| Rotary Wheel (Rotor) | Bánh quay chia vùng: hấp phụ, tái sinh, làm nguội | Liên tục theo vùng bánh quay | Cấu trúc nhỏ gọn, vận hành liên tục | Dung dịch sơn, in ấn, sản xuất điện tử |
| Moving Bed | Vật liệu hấp phụ di chuyển ngược chiều khí | Tái sinh liên tục trong vòng kín | Không cần dừng để tái sinh | Xử lý lưu lượng rất lớn, nồng độ biến động |
▌ 4. Vật Liệu Chức Năng — Dung Môi Hấp Thụ Và Vật Liệu Hấp Phụ
◆ 4.1. Dung Môi Và Tác Nhân Hóa Học Trong Tháp Hấp Thụ
Lựa chọn tác nhân hóa học (chemical scrubbing agent) là yếu tố kỹ thuật quan trọng nhất xác định hiệu suất và chi phí vận hành của tháp hấp thụ. Nguyên tắc lựa chọn: tác nhân phải phản ứng nhanh, chọn lọc với chất ô nhiễm mục tiêu, có độ hòa tan cao và chi phí thấp.
| Chất Ô Nhiễm Mục Tiêu | Tác Nhân Hấp Thụ | Phản Ứng Hóa Học Chính | Nồng Độ Tác Nhân | Hiệu Suất (%) |
| H₂S (Hydrogen Sulfide) | NaOH 10–20% | H₂S + 2NaOH → Na₂S + 2H₂O | pH ≥ 9 | 90–99% |
| NH₃ (Ammonia) | H₂SO₄ 5–15% | 2NH₃ + H₂SO₄ → (NH₄)₂SO₄ | pH ≤ 5 | 95–99% |
| SO₂ (Sulfur Dioxide) | NaOH 10% hoặc Ca(OH)₂ | SO₂ + 2NaOH → Na₂SO₃ + H₂O | pH 7–9 | 90–99% |
| HCl (Hydrogen Chloride) | NaOH 10% | HCl + NaOH → NaCl + H₂O | pH > 9 | 95–99%+ |
| HF (Hydrogen Fluoride) | Ca(OH)₂ hoặc NaOH | 2HF + Ca(OH)₂ → CaF₂↓ + 2H₂O | pH > 9 | 98–99%+ |
| Cl₂ (Chlorine) | NaOH 10% | Cl₂ + 2NaOH → NaCl + NaOCl + H₂O | pH > 10 | 95–99% |
| NO₂ (Nitrogen Dioxide) | NaOH + H₂O₂ | 2NO₂ + H₂O₂ → 2HNO₃ | H₂O₂ 1–5% | 60–85% |
| Trimethylamine (TMA), Amine | H₂SO₄ 5–10% | R₃N + H₂SO₄ → R₃NH⁺ HSO₄⁻ | pH ≤ 4 | 90–98% |
| Mercaptan (RSH) | NaOH + NaOCl (oxy hóa) | RSH + NaOCl → RSSR + NaCl + H₂O | NaOCl 0,5–2% | 85–95% |
| Formaldehyde (HCHO) | NaHSO₃ hoặc nước lạnh | HCHO + NaHSO₃ → HOCH₂SO₃Na | NaHSO₃ 10–20% | 80–95% |
| VOCs phân cực (Acetone, MEK) | Nước lạnh + xúc tác | Hòa tan vật lý + ozone oxy hóa | Nước + O₃ 2–5 ppm | 60–80% |
◆ 4.2. Vật Liệu Hấp Phụ Trong Tháp Hấp Phụ
Vật liệu hấp phụ (adsorbent) là trái tim của tháp hấp phụ — đặc tính của vật liệu quyết định hiệu suất, tốc độ xử lý, khả năng tái sinh và chi phí vận hành. Tiêu chí kỹ thuật quan trọng nhất: diện tích bề mặt BET (m²/g), phân bố kích thước lỗ xốp, dung lượng hấp phụ (Working Capacity), tính chọn lọc và khả năng tái sinh.
| Vật Liệu Hấp Phụ | Diện Tích BET | Kích Thước Lỗ Xốp | Chất Ô Nhiễm Phù Hợp | Khả Năng Tái Sinh | Hạn Chế |
| Than hoạt tính hạt (GAC — Granular Activated Carbon) | 800–1.500 m²/g | Micropore 0,5–2nm; Mesopore 2–50nm | VOCs, mùi, dung môi hữu cơ, Hg, dioxin | TSA (hơi nước 110–150°C) hoặc thay mới | Hiệu suất giảm nhanh khi RH>60%; nguy cơ cháy nổ với dung môi LEL cao |
| Than hoạt tính tẩm (Impregnated AC) | 700–1.200 m²/g | Micropore chính | H₂S (tẩm KOH/KI), NH₃ (tẩm H₃PO₄), Hg (tẩm S), HCN (tẩm KOH) | Khó tái sinh — thường thay mới | Chi phí cao hơn AC thường; hoạt chất tẩm có thể rửa trôi |
| Zeolite tự nhiên và tổng hợp (ZSM-5, 13X, 4A) | 300–800 m²/g | Micropore 0,3–1,5nm đồng đều | VOCs phân tử lớn, SO₂, NOx, NH₃, CO₂; chọn lọc theo kích thước phân tử | TSA 200–350°C hoặc PSA | Không phù hợp với phân tử lớn hơn kích thước lỗ; kém bền với hơi ẩm |
| Silica Gel | 300–800 m²/g | Mesopore 2–30nm | Hơi ẩm, dung môi phân cực, hơi acid yếu | TSA 120–160°C — tái sinh hoàn toàn | Hấp phụ ưu tiên nước, kém hiệu quả với VOCs không phân cực |
| Nhôm hoạt tính (Activated Alumina) | 200–350 m²/g | Mesopore 5–20nm | HF, HCl, H₂S, SO₂, hơi acid vô cơ nồng độ thấp | TSA 150–350°C | Kém hơn AC với VOCs hữu cơ; không dùng với dòng khí ẩm |
| Vật liệu MOF (Metal-Organic Framework) | 1.000–7.000 m²/g | Micropore–Mesopore cực đồng nhất | CO₂, NOx, VOCs đặc thù, hơi nước | PSA hoặc VSA ở nhiệt độ thấp | Chi phí rất cao, chưa phổ biến ở quy mô công nghiệp lớn |
▌ 5. Thông Số Thiết Kế Và Tính Toán Kỹ Thuật
◆ 5.1. Thông Số Thiết Kế Tháp Hấp Thụ
▸ Đường Kính Tháp — Dựa Trên Vận Tốc Flooding
Đường kính tháp xác định dựa trên điều kiện hủy tràn (flooding) — vận tốc khí tối đa mà không kéo theo giọt lỏng qua lớp đệm. Sử dụng biểu đồ GPDC (Generalized Pressure Drop Correlation — Eckert) hoặc biểu đồ Leva cho từng loại vật liệu đệm cụ thể:
D_tháp (m) = √[ 4Q / (π × u_F × f × ρ_khí/ρ_nước) ] Trong đó: Q = lưu lượng khí thực tế (m³/s) u_F = vận tốc flooding của loại đệm cụ thể (m/s) — tra biểu đồ GPDC f = hệ số vận hành = 0,65–0,75 (65–75% u_F) Ví dụ thực tế: Đệm Pall Ring PP 50mm — u_F ≈ 1,8–2,5 m/s trong điều kiện chuẩn
▸ Chiều Cao Lớp Đệm — Dựa Trên NTU Và HTU
Z_đệm (m) = NTU_OG × HTU_OG NTU_OG = ln[(C_vào/C_ra) × (1 − 1/mG/L) + 1/mG/L] / (1 − 1/mG/L) [hấp thụ hóa học nhanh: NTU ≈ ln(C_vào/C_ra)] HTU_OG = G / (K_ya × S) Trong đó: NTU_OG = Số đơn vị truyền khối tổng quát pha khí HTU_OG = Chiều cao đơn vị truyền khối (m) — điển hình 0,3–1,5 m tùy loại đệm và hệ thống K_ya = Hệ số truyền khối tổng quát × diện tích bề mặt riêng (kmol/m³·h) m = Hệ số phân phối cân bằng Henry | G/L = Tỷ lệ lưu lượng mol khí/lỏng
▸ Áp Suất Giảm Qua Lớp Đệm
ΔP_đệm (Pa/m) = f_pack × ρ_khí × u_G² / (2 × d_p) Giá trị thực tế điển hình: • Vận hành bình thường: 100–300 Pa/m chiều cao đệm • Gần flooding: 500–800 Pa/m • Thiết kế tổng ΔP toàn tháp: 500–2.500 Pa
▸ Lưu Lượng Lỏng Tuần Hoàn Tối Thiểu
L/G (tỷ lệ lỏng/khí) = (1,2–1,5) × (L/G)_tối thiểu Ví dụ tham chiếu cho các hệ thống phổ biến: • Tháp NaOH xử lý H₂S: L/G = 3–8 L dung dịch / Nm³ khí • Tháp H₂SO₄ xử lý NH₃: L/G = 2–5 L / Nm³ • Tháp NaOH xử lý HCl: L/G = 2–6 L / Nm³
◆ 5.2. Thông Số Thiết Kế Tháp Hấp Phụ
▸ EBRT — Empty Bed Residence Time
EBRT (s) = V_bed / Q_khí V_bed = Thể tích lớp hấp phụ (m³) Q_khí = Lưu lượng thể tích khí thực tế (m³/s) Giá trị thiết kế tham khảo: • Nồng độ VOCs cao (>500 ppm), AC tiêu chuẩn: EBRT = 0,5–2 giây • Nồng độ VOCs trung bình (50–500 ppm): EBRT = 2–5 giây • Nồng độ thấp (<50 ppm), yêu cầu hiệu suất cao: EBRT = 5–15 giây • H₂S nồng độ thấp (<5 ppm), AC tẩm KI: EBRT = 3–10 giây
▸ Điểm Đột Phá — Breakthrough Calculation
t_breakthrough (h) = [WC × M_ads] / [Q × C_vào × 10⁻⁶] WC = Working Capacity = dung lượng hấp phụ làm việc (mg chất/g adsorbent) Ví dụ: AC loại F-400 với Toluene tại 500 ppm, 25°C: WC ≈ 150–250 mg/g M_ads = Khối lượng vật liệu hấp phụ trong tháp (g) Q = Lưu lượng khí (m³/h) C_vào = Nồng độ chất ô nhiễm đầu vào (mg/Nm³) Lưu ý thực tế: t_breakthrough thực tế = 0,7–0,85 × t_tính toán do phân bố không đều và MTZ
▸ Chiều Cao Vùng Truyền Khối — Mass Transfer Zone (MTZ)
H_MTZ (m) = EBRT × v_khí v_khí = vận tốc dòng khí qua lớp hấp phụ (m/s) = Q / A_tiết_diện Để hiệu suất cao: H_lớp_hấp_phụ ≥ 3 × H_MTZ H_lớp thực tế thiết kế: thường 0,5–3,0 m
▌ 6. Bảng So Sánh Toàn Diện Tháp Hấp Thụ Và Tháp Hấp Phụ
| Tiêu Chí So Sánh | THÁP HẤP THỤ (Absorption Tower) | THÁP HẤP PHỤ (Adsorption Tower) |
| Nguyên lý cốt lõi | Truyền khối khí → lỏng; hòa tan hoặc phản ứng hóa học trong dung dịch | Bám dính bề mặt khí → rắn; lực Van der Waals hoặc liên kết hóa học |
| Pha làm việc chính | Pha lỏng (dung dịch hấp thụ liên tục tuần hoàn) | Pha rắn (lớp vật liệu hấp phụ — chu kỳ hấp phụ-tái sinh) |
| Chất ô nhiễm phù hợp nhất | Khí vô cơ tan trong nước: H₂S, NH₃, HCl, HF, SO₂, Cl₂, NOx, mùi amine | VOCs kém tan trong nước, hơi dung môi hữu cơ, mùi phức tạp nồng độ thấp |
| Hiệu suất xử lý điển hình | 90–99%+ (hấp thụ hóa học); 60–80% (hấp thụ vật lý) | 85–99,9% (tùy EBRT, vật liệu và nồng độ) |
| Nồng độ đầu vào phù hợp | Nồng độ trung bình đến cao (>10 ppm đến % thể tích) | Nồng độ thấp đến trung bình (<1.000 ppm); hiệu quả nhất <500 ppm |
| Lưu lượng xử lý | Rất linh hoạt; từ vài trăm đến hàng trăm nghìn m³/h | Thường phù hợp lưu lượng nhỏ-vừa; hệ lớn cần nhiều tháp song song |
| Vận hành | Liên tục (không gián đoạn); hóa chất bổ sung tự động | Chu kỳ (batch) hoặc liên tục với hệ multi-bed/rotary |
| Chi phí đầu tư (CAPEX) | Trung bình — cao (bơm, hệ tuần hoàn, bể chứa, đo lường) | Trung bình (thiết bị đơn giản hơn) — cao với hệ tái sinh phức tạp |
| Chi phí vận hành (OPEX) | Trung bình cao: hóa chất liên tục, xử lý nước thải, điện bơm | Thấp hơn nếu tái sinh; cao nếu thay AC thường xuyên |
| Chất thải phát sinh | Nước thải có chứa muối hóa chất — cần xử lý tiếp theo | Vật liệu hấp phụ thải — thường là chất thải nguy hại, chi phí xử lý cao |
| Ảnh hưởng bởi độ ẩm | Không bị ảnh hưởng; vận hành tốt ở mọi mức RH | Nhạy cảm: RH > 60–70% làm giảm WC đáng kể (cạnh tranh hấp phụ nước) |
| Ảnh hưởng nhiệt độ | Nhiệt độ cao giảm độ hòa tan — cần làm mát khí thải trước khi vào tháp | Nhiệt độ cao giảm dung lượng hấp phụ (physisorption) |
| Kích thước thiết bị | Compact hơn với nồng độ cao; tháp cao khi cần NTU nhiều | Cần thể tích lớp lớn hơn khi nồng độ cao; compact với nồng độ thấp |
| Nguy cơ phụ | Rò rỉ hóa chất, ăn mòn thiết bị, tắc nghẽn vật liệu đệm | Nguy cơ cháy nổ với AC và dung môi (LEL); phân hủy nhiệt khi tái sinh |
| Khả năng tái sinh tác nhân | Dung dịch hấp thụ có thể tái sinh hoặc tái sử dụng trong một số trường hợp | Vật liệu tái sinh nhiều lần (TSA/PSA/VSA) — giảm chi phí vận hành dài hạn |
| Thu hồi sản phẩm | Không thu hồi chất ô nhiễm; tạo muối hòa tan trong nước | Có thể thu hồi dung môi hữu cơ có giá trị khi tái sinh bằng hơi nước |
▌ 7. Tiêu Chí Lựa Chọn Giữa Hai Công Nghệ — Decision Framework
Không có công nghệ nào tuyệt đối tốt hơn công nghệ còn lại — mỗi thiết bị có “điểm ngọt” (sweet spot) ứng dụng riêng biệt. Quyết định lựa chọn phải dựa trên phân tích toàn diện các yếu tố kỹ thuật-kinh tế-vận hành cụ thể của từng dự án.
◆ 7.1. Chọn Tháp Hấp Thụ Khi:
- Chất ô nhiễm là khí vô cơ có độ tan tốt trong nước: H₂S, NH₃, HCl, HF, SO₂, Cl₂, NOx, amine — đây là thế mạnh tuyệt đối của tháp hấp thụ hóa học.
- Nồng độ chất ô nhiễm trung bình đến cao (>50 ppm) và/hoặc lưu lượng khí thải lớn (>10.000 m³/h) — hấp thụ kinh tế hơn hấp phụ ở nồng độ cao.
- Yêu cầu vận hành liên tục không gián đoạn, không thể cho phép chu kỳ chuyển đổi tháp để tái sinh vật liệu.
- Dòng khí có độ ẩm cao (RH > 70%) hoặc chứa tạp chất lỏng, giọt sương — điều kiện không phù hợp với hấp phụ.
- Đồng thời xử lý bụi mịn và khí ô nhiễm trong một thiết bị duy nhất (Venturi Scrubber).
- Dòng khí thải có nhiều loại chất ô nhiễm vô cơ cần xử lý đồng thời bằng kiềm-acid nhiều tầng.
✔ Ví dụ điển hình: Tháp NaOH 2 tầng + tháp H₂SO₄ 1 tầng xử lý đồng thời H₂S + NH₃ + mercaptan từ trạm xử lý nước thải đô thị — đây là ứng dụng kinh điển không thể thay thế bằng hấp phụ.
◆ 7.2. Chọn Tháp Hấp Phụ Khi:
- Chất ô nhiễm là VOCs kém tan trong nước: Toluene, Xylene, Hexane, Acetone nồng độ thấp, các hợp chất thơm, hơi dung môi hữu cơ — đây là thế mạnh tuyệt đối của than hoạt tính.
- Nồng độ chất ô nhiễm thấp (<500 ppm) và yêu cầu xử lý đến nồng độ cực thấp (polishing) — hấp phụ hiệu quả hơn ở cuối dải nồng độ.
- Có nhu cầu thu hồi dung môi hữu cơ có giá trị kinh tế (solvent recovery) bằng hệ thống tái sinh hơi nước và tách pha.
- Xử lý hỗn hợp mùi phức tạp gồm nhiều hợp chất hữu cơ khó hấp thụ bằng hóa chất thông thường.
- Không muốn phát sinh nước thải hóa học — quan trọng trong các ngành thực phẩm, dược phẩm, vi điện tử nơi nước thải phải kiểm soát nghiêm ngặt.
- Ứng dụng xử lý polishing sau tháp hấp thụ để đảm bảo nồng độ thải cuối cùng đạt mức QCVN rất nghiêm ngặt.
✔ Ví dụ điển hình: Hệ thống AC dual-bed thu hồi Toluene từ xưởng sơn ô tô — thu hồi dung môi tái sử dụng, không phát sinh nước thải, hiệu suất >98%.
◆ 7.3. Hệ Thống Kết Hợp — Hybrid Absorption + Adsorption
Trong thực tiễn xử lý khí thải công nghiệp hiện đại, nhiều hệ thống xử lý phức tạp áp dụng cấu hình kết hợp (hybrid system) để tận dụng ưu điểm của cả hai công nghệ:
- Cấu hình Absorption → Adsorption: tháp hấp thụ xử lý nồng độ cao (tải lượng lớn), tháp hấp phụ xử lý polishing (nồng độ thấp). Ứng dụng điển hình: trạm xử lý mùi nhà máy nước thải, xử lý khí thải lò sơn phức tạp.
- Cấu hình Adsorption → Absorption (Desorption → Incineration): hấp phụ tập trung và làm giàu nồng độ VOCs, sau đó giải hấp bằng khí nóng và đưa vào đốt nhiệt hoặc hấp thụ bổ sung. Cho phép xử lý lưu lượng lớn + nồng độ thấp với chi phí thấp hơn RTO trực tiếp.
- Cấu hình Biofilter → Absorption → Adsorption: ba bước xử lý cho khí thải chứa hỗn hợp hữu cơ phức tạp + vô cơ yêu cầu hiệu suất tổng hợp > 99%.
⚠ Trong mọi cấu hình, việc đặt tháp hấp phụ TRƯỚC tháp hấp thụ ướt là SAI VỀ NGUYÊN TẮC: độ ẩm từ khí ra tháp hấp thụ sẽ bão hòa ngay vật liệu hấp phụ, làm vô hiệu hóa toàn bộ hệ. Thứ tự luôn phải là: tiền xử lý → hấp thụ → (làm khô nếu cần) → hấp phụ.
▌ 8. Vận Hành, Bảo Trì Và Các Sự Cố Thường Gặp
| Hạng Mục | Tháp Hấp Thụ | Tháp Hấp Phụ |
| Tần suất kiểm tra | Hàng ngày: pH, lưu lượng bơm, mức dung dịch. Hàng tuần: tình trạng đệm, vòi phun | Theo chu kỳ breakthrough: đo nồng độ đầu ra; kiểm tra áp suất qua lớp hàng ngày |
| Thay thế vật liệu chính | Đệm: 5–15 năm (nếu không tắc nghẽn). Vòi phun: 2–5 năm | AC tiêu chuẩn: 1–3 năm (tùy tải lượng). AC tái sinh: định kỳ theo WC |
| Sự cố phổ biến nhất | Tắc nghẽn vật liệu đệm (fouling) do cặn muối hoặc sinh học; rò rỉ bơm; tắc vòi phun | Breakthrough sớm (vật liệu bão hòa); nứt vỡ hạt AC; tắc nghẽn bụi; cháy AC |
| Xử lý tắc nghẽn đệm | Ngâm tháo và rửa đệm bằng acid loãng hoặc NaOH, sau đó rửa sạch bằng nước | Không áp dụng — thay AC hoặc sàng loại hạt vỡ |
| Kiểm soát hiệu suất | Đo nồng độ đầu ra định kỳ; điều chỉnh pH và tỷ lệ L/G tương ứng | Đo nồng độ đầu ra liên tục; theo dõi ΔP qua lớp phát hiện tắc nghẽn sớm |
| An toàn vận hành | PPE kháng hóa chất; van an toàn; thoát khí khẩn cấp; bồn chứa hóa chất an toàn | Phòng chống cháy nổ với AC-dung môi; hệ N₂ inert trong tái sinh; grounding tĩnh điện |
| Tiêu thụ năng lượng | Bơm tuần hoàn: 0,5–5 kW/1.000 m³/h khí. Quạt hút: 1–10 kW/1.000 m³/h | Quạt hút: 0,5–3 kW/1.000 m³/h. Hệ tái sinh TSA: 5–20 kW tùy quy mô |
| Tiêu chuẩn quan trắc | Đo nồng độ đầu ra theo QCVN 19/20/22; pH và lưu lượng nước thải | Đo nồng độ VOCs đầu ra (PID detector); đo LEL nếu xử lý dung môi dễ cháy |
▌ 9. Tiêu Chuẩn Kỹ Thuật Áp Dụng
| Tiêu Chuẩn | Áp Dụng Cho | Nội Dung | Tổ Chức |
| EN 13053:2006+A1 | Tháp hấp thụ | Kích thước và hiệu suất tháp hấp thụ ướt | CEN |
| VDI 3679 | Tháp hấp thụ | Tháp hấp thụ ướt xử lý khí thải | VDI (Đức) |
| VDI 3674 | Tháp hấp phụ | Hấp phụ bằng than hoạt tính — thiết kế vận hành | VDI (Đức) |
| VDI 2441 | Tháp hấp phụ | Khử mùi bằng hấp phụ | VDI (Đức) |
| EPA AP-42 | Cả hai | Hệ số phát thải và hướng dẫn thiết kế APCS | US EPA |
| EPA APTI Course 415 | Cả hai | Kiểm soát ô nhiễm không khí — đào tạo kỹ thuật | US EPA |
| ASTM D3803 | Hấp phụ | Kiểm tra hiệu suất hấp phụ than hoạt tính | ASTM |
| ISO 9276-1 | Hấp phụ | Phân tích phân bố kích thước hạt vật liệu hấp phụ | ISO |
| DIN ISO 9277 | Hấp phụ | Xác định diện tích bề mặt BET của adsorbent | ISO / DIN |
| QCVN 19:2009 | Cả hai | Nồng độ khí thải CN đầu ra phải đạt (cột A/B) | BTNMT VN |
| QCVN 20:2009 | Hấp phụ VOCs | Giới hạn nồng độ hữu cơ bay hơi đầu thải | BTNMT VN |
| TT 10/2021/TT-BTNMT | Cả hai | Quan trắc phát thải CEMS; báo cáo định kỳ | BTNMT VN |
▌ 10. Giải Đáp Các Câu Hỏi Kỹ Thuật Thường Gặp
◆ Tháp hấp thụ có thể thay thế hoàn toàn tháp hấp phụ không?
Không thể thay thế hoàn toàn. Tháp hấp thụ xử lý hiệu quả các chất ô nhiễm hòa tan tốt trong nước (vô cơ, phân cực), nhưng kém hiệu quả với VOCs kém tan như Hexane, Toluene ở nồng độ thấp. Ngược lại, tháp hấp phụ xử lý tốt VOCs nhưng không thể xử lý H₂S nồng độ cao liên tục bằng chi phí hợp lý. Mỗi công nghệ có vùng ứng dụng riêng và bổ sung cho nhau trong hệ thống hybrid.
◆ Tại sao tháp hấp phụ cần thiết kế 2 tháp song song?
Vì tháp hấp phụ vận hành theo chu kỳ (batch cycle): khi vật liệu hấp phụ trong tháp 1 bão hòa (breakthrough), cần chuyển sang tháp 2 để tái sinh tháp 1. Nếu chỉ có 1 tháp, khi cần tái sinh phải dừng toàn bộ quá trình xử lý — vi phạm yêu cầu vận hành liên tục. Hệ thống 3 tháp (adsorption — regeneration — cooling) đảm bảo vận hành liên tục hoàn hảo nhất.
◆ Vì sao tháp hấp thụ không xử lý được VOCs hiệu quả?
Hằng số Henry (H) của VOCs không phân cực (Hexane, Toluene, Xylene) rất lớn — nghĩa là ái lực của chúng với pha khí cao hơn nhiều so với pha lỏng. Khi H lớn, nồng độ cân bằng trong lỏng thấp và lực thúc đẩy truyền khối (driving force) rất nhỏ, dẫn đến NTU cần thiết rất lớn và tháp phải cực cao — không kinh tế. Hấp phụ bằng than hoạt tính có ái lực bề mặt với VOCs không phân cực vượt trội, giải quyết được vấn đề này.
◆ Khi nào nên đặt tháp hấp thụ trước, khi nào đặt sau trong hệ thống?
Nguyên tắc: thiết bị xử lý chất ô nhiễm nồng độ cao, tải lượng lớn đặt trước; thiết bị polishing đặt sau. Tháp hấp thụ thường đặt trước cho khí thải hỗn hợp vô cơ + hữu cơ, loại bỏ phần lớn tải lượng vô cơ trước. Tháp hấp phụ đặt sau như bước polishing cho VOCs còn lại. Quan trọng: khí ra tháp hấp thụ ướt thường bão hòa hơi nước — cần bộ làm khô (desiccant) hoặc cooler trước khi vào tháp hấp phụ AC.
◆ Chi phí vận hành 10 năm: tháp nào tốn kém hơn?
Phụ thuộc hoàn toàn vào điều kiện cụ thể. Tháp hấp thụ: chi phí hóa chất liên tục + xử lý nước thải thường chiếm 60–70% OPEX, đặc biệt tốn kém khi nồng độ chất ô nhiễm cao. Tháp hấp phụ không tái sinh: chi phí thay AC mỗi 1–3 năm + xử lý AC thải nguy hại có thể rất tốn kém. Tháp hấp phụ có tái sinh TSA: chi phí điện + hơi nước cho tái sinh, nhưng giảm mạnh lượng AC thải — thường kinh tế hơn về dài hạn cho dự án lớn. Phân tích Life Cycle Cost (LCC) 10–15 năm là cách duy nhất để so sánh chính xác.
▌ 11. Kết Luận
Tháp hấp thụ và tháp hấp phụ là hai trụ cột công nghệ trong hệ thống xử lý khí thải công nghiệp hiện đại, mỗi thiết bị được tối ưu hóa cho một nhóm chất ô nhiễm và điều kiện vận hành đặc thù riêng biệt. Sự khác biệt cốt lõi không chỉ nằm ở cấu tạo vật lý mà sâu hơn ở bản chất cơ chế tương tác hóa lý: hấp thụ khai thác truyền khối qua ranh giới pha khí-lỏng trong khi hấp phụ khai thác lực tương tác bề mặt rắn-khí.
Quy tắc vàng trong lựa chọn: Với khí vô cơ tan trong nước và nồng độ trung bình-cao — chọn tháp hấp thụ hóa học. Với VOCs kém tan và nồng độ thấp cần polishing — chọn tháp hấp phụ than hoạt tính. Với hỗn hợp phức tạp — thiết kế hệ hybrid kết hợp cả hai. Không có công thức cứng nhắc nào thay thế được phân tích kỹ thuật-kinh tế cụ thể cho từng dự án.
Hiểu đúng cơ chế, thông số thiết kế và giới hạn ứng dụng của từng công nghệ không chỉ đảm bảo hệ thống vận hành đạt tiêu chuẩn QCVN mà còn tối ưu hóa tổng chi phí vòng đời — mục tiêu kép mà mọi kỹ sư môi trường và nhà quản lý sản xuất có trách nhiệm đều hướng đến.
