Vì Sao Lắp Đặt Quạt Ly Tâm PP Khác Biệt Hoàn Toàn So Với Quạt Kim Loại

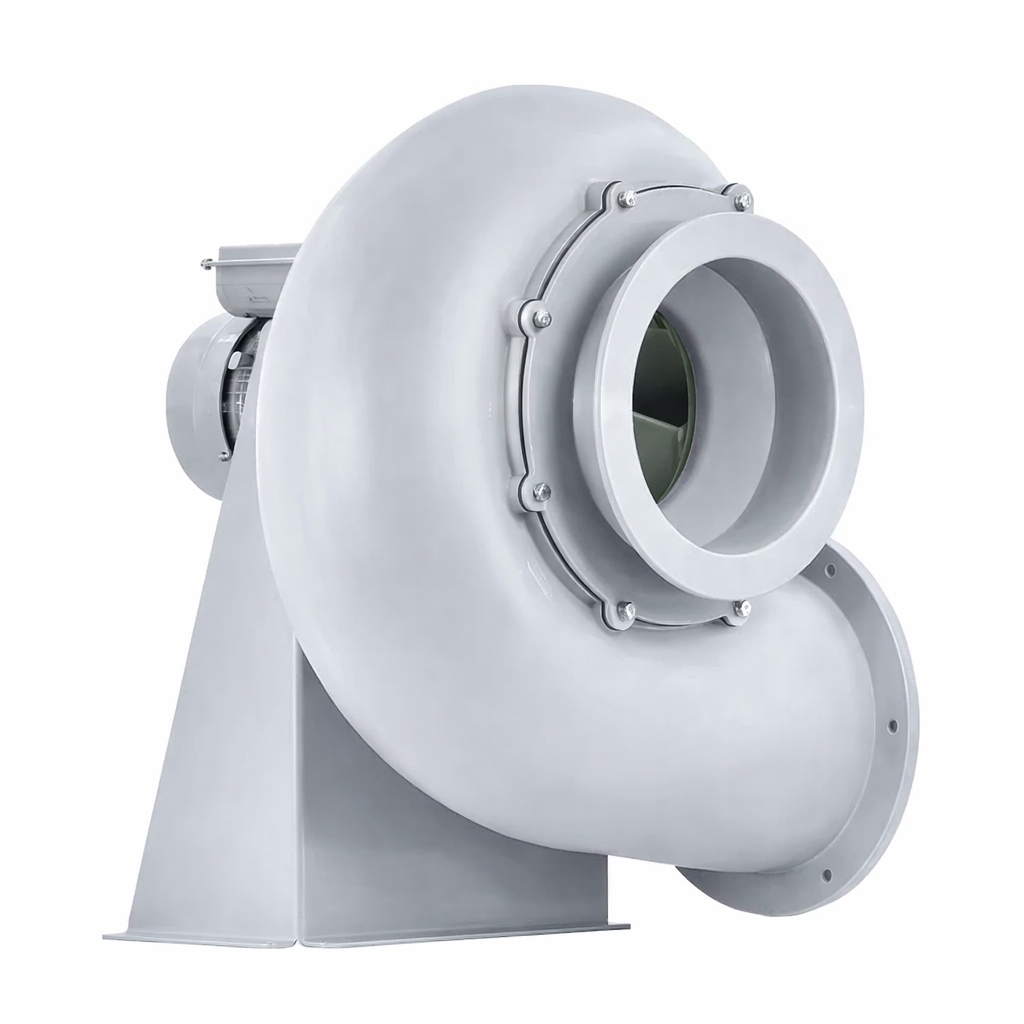

Khi một kỹ sư cơ điện lần đầu tiếp cận quạt ly tâm vỏ nhựa Polypropylene (PP fan) sau nhiều năm làm việc với quạt ly tâm thép mạ kẽm hay quạt inox, họ thường mắc phải một sai lầm nghề nghiệp nghiêm trọng: Áp dụng nguyên xi quy trình lắp đặt và kỹ thuật kiểm tra của quạt kim loại vào quạt PP — vì bề ngoài hai loại quạt có vẻ không khác nhau mấy.

Thực tế, quạt ly tâm PP có bảy đặc điểm vật liệu khác biệt căn bản so với quạt kim loại, đòi hỏi điều chỉnh toàn diện trong mọi khâu từ vận chuyển đến lắp đặt, từ cân bằng động đến kết nối ống gió và từ vận hành thử đến bảo dưỡng định kỳ:

Đặc điểm 1 — Module đàn hồi (Young’s Modulus) thấp hơn 70 lần so với thép: E_PP = 1,2–1,6 GPa vs E_thép = 200 GPa. Điều này có nghĩa PP biến dạng đàn hồi nhiều hơn thép 70 lần dưới cùng một tải trọng — buộc phải tính toán lại toàn bộ hệ thống đỡ, neo cố định và giá bệ theo trọng lượng và trọng tâm thực tế của vỏ quạt PP.

Đặc điểm 2 — Hệ số giãn nở nhiệt cao hơn 8–12 lần thép: α_PP = 0,15 mm/m·K vs α_thép = 0,012 mm/m·K. Quạt PP vận hành ở môi trường 60°C (điển hình trong hệ thống hút khí thải nhà máy) sẽ giãn nở vỏ và đường ống kết nối đáng kể — bắt buộc phải bố trí flexible connection và expansion joint đúng vị trí, không được kẹp cứng quạt PP vào kết cấu như với quạt thép.

Đặc điểm 3 — Không hàn được bằng hồ quang điện hay MIG/MAG: Mọi sửa chữa, gia cường hay sửa đổi vỏ quạt PP phải dùng hàn nhiệt nhựa (hot air welding hoặc extrusion welding PP theo DVS 2207) — không thể dùng máy hàn điện thông thường.

Đặc điểm 4 — Độ bền mỏi (Fatigue Strength) nhạy cảm hơn với rung động cộng hưởng: PP là vật liệu nhớt đàn hồi — rung động cộng hưởng ở tần số riêng của kết cấu PP gây tích lũy ứng suất mỏi nhanh hơn kim loại. Phân tích tần số riêng (natural frequency analysis) và kiểm tra rung động (vibration monitoring) là bắt buộc, không phải tùy chọn.

Đặc điểm 5 — Giới hạn nhiệt độ liên tục 70–80°C: Nếu khí thải nhiệt độ cao hơn thiết kế đi vào quạt PP, creep (từ biến) và softening xảy ra nhanh. Đây là lý do cảm biến nhiệt độ khí đầu vào quạt là thiết bị bảo vệ bắt buộc trong hệ thống quạt PP cho môi trường hóa chất.

Đặc điểm 6 — Cân bằng động rotor PP đòi hỏi thiết bị và kỹ thuật viên chuyên biệt: Vì PP nhẹ hơn thép 8,6 lần, cùng một imbalance mass tạo ra lực ly tâm nhỏ hơn nhiều so với rotor thép — nhưng vì vỏ quạt PP mềm hơn, ngay cả lực ly tâm nhỏ cũng gây biên độ rung lớn hơn. Cân bằng động cho rotor PP phải đạt Grade G2.5 theo ISO 21940 — không phải G6.3 tiêu chuẩn cho máy móc thông thường.

Đặc điểm 7 — Tiếp đất (Earthing/Grounding) bắt buộc do tích tụ tĩnh điện: PP là chất cách điện (resistivity > 10¹⁴ Ω·cm). Dòng khí hóa chất có hơi axit hoặc hạt mang điện tích liên tục đập vào cánh quạt PP tạo ra tích tụ tĩnh điện — nguy cơ phóng điện (electrostatic discharge — ESD) trong môi trường chứa hơi dung môi hữu cơ hoặc bột hóa chất có thể gây cháy nổ. Tiếp đất hệ thống quạt PP là yêu cầu an toàn cháy nổ không thể bỏ qua.

Bài viết này trình bày toàn diện quy trình thi công và lắp đặt quạt ly tâm nhựa PP chuẩn kỹ thuật — 12 giai đoạn tuần tự với thông số kỹ thuật cụ thể, acceptance criteria rõ ràng và giải thích cơ sở khoa học sau mỗi yêu cầu kỹ thuật.

---

Phần 1: Phân Loại Quạt Ly Tâm PP Và Đặc Điểm Kỹ Thuật Cần Nắm Trước Khi Lắp Đặt

1.1. Phân Loại Theo Cấu Hình Truyền Động

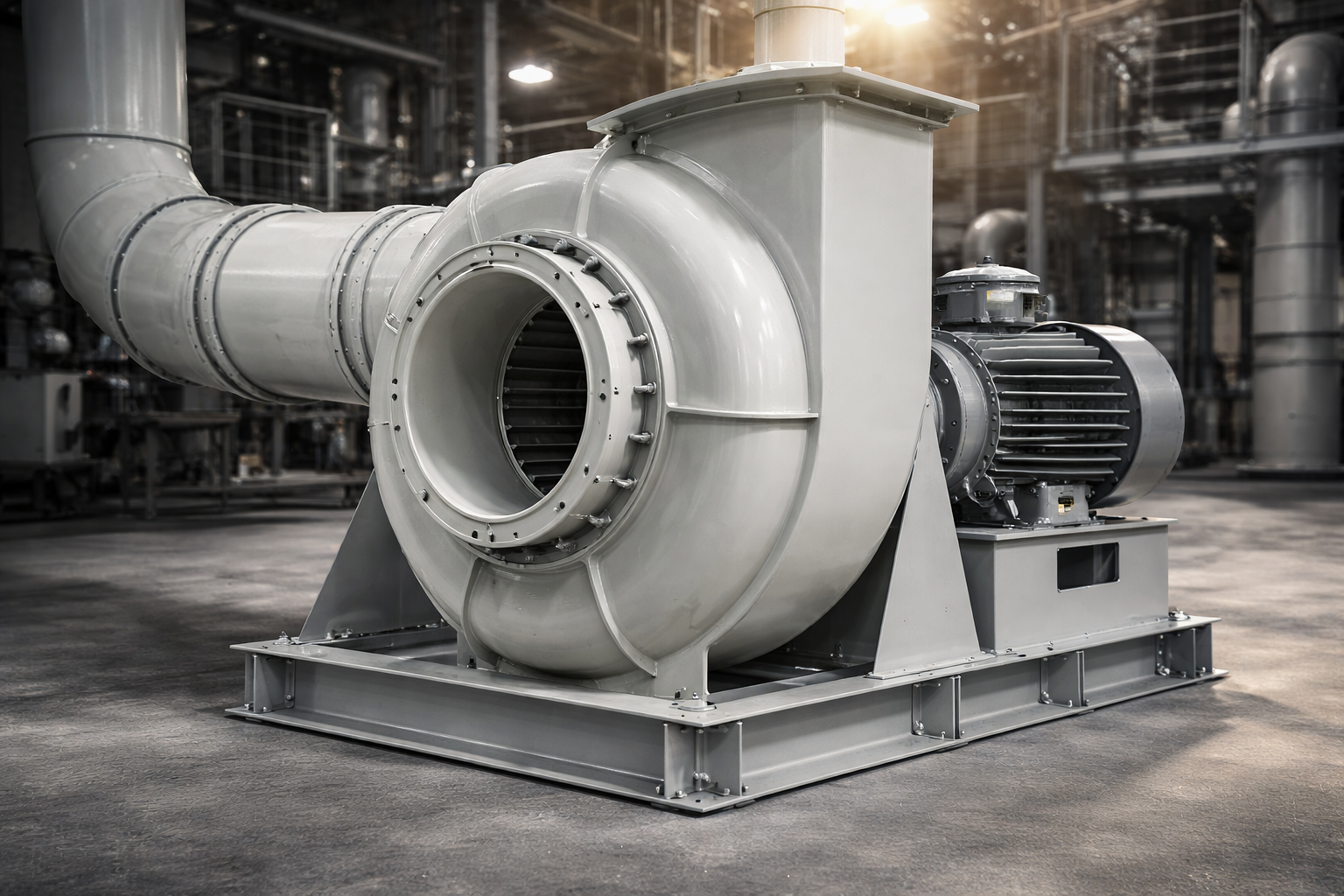

Quạt ly tâm PP trong ứng dụng công nghiệp tại Việt Nam có hai cấu hình truyền động chính, mỗi loại có đặc điểm lắp đặt khác nhau:

a) Quạt ly tâm PP truyền động trực tiếp (Direct Drive — DD): Motor điện và rotor quạt PP được gắn cùng trục (đồng trục) — không có dây đai hay hộp số. Cấu hình này ngày càng phổ biến vì:

• Không cần căn chỉnh dây đai (belt alignment) — giảm một bước lắp đặt phức tạp
• Không tổn thất năng lượng qua dây đai (5–15% vs DD)
• Tần số hệ thống không phức tạp vì không có hài từ bánh đai (sheave harmonics)
• Thường dùng biến tần (VFD — Variable Frequency Drive) điều khiển tốc độ → linh hoạt điều chỉnh lưu lượng

Lưu ý lắp đặt đặc thù: Motor điện gắn trực tiếp phải có protection class IP55 tối thiểu (khuyến nghị IP65 hoặc IP66 trong môi trường ẩm ướt và hóa chất). Trục motor tiếp xúc trực tiếp với khí ăn mòn qua khe hở vỏ quạt — cần kiểm tra seal trục (shaft seal) là PTFE hoặc ceramic, không phải cao su NBR (bị ăn mòn bởi axit và kiềm).

b) Quạt ly tâm PP truyền động qua đai (Belt Drive — BD): Motor điện đặt bên ngoài, kết nối với trục rotor quạt PP qua bánh đai (sheave/pulley) và dây đai V (V-belt) hoặc đai dẹt (flat belt):

• Motor điện hoàn toàn cách biệt với môi trường hóa chất bên trong vỏ quạt
• Dễ thay đổi tốc độ quạt bằng cách thay bánh đai tỷ lệ khác nhau
• Phù hợp cho môi trường khí thải ăn mòn mạnh mà motor không chịu được
• Nhược điểm: Cần căn chỉnh dây đai định kỳ; tổn thất năng lượng 5–15%; tiếng ồn dây đai

Lưu ý lắp đặt đặc thù: Đối với quạt BD, trục rotor PP phải có bearing housing bằng inox SS316 hoặc polymer — không dùng cast iron bearing housing trong môi trường hóa chất ăn mòn.

1.2. Phân Loại Theo Hướng Xuất Gió

Ký hiệu hướng xuất gió của quạt ly tâm theo tiêu chuẩn AMCA 99 (Air Movement and Control Association) và DIN 24164 quyết định bố trí lắp đặt trong không gian:

Lưu ý: Thay đổi hướng xuất gió của quạt ly tâm PP tại công trình (xoay vỏ quạt) cần kiểm tra lại cân bằng trọng lực — vỏ PP nhẹ hơn thép nhiều nhưng vẫn cần xác nhận giá đỡ phù hợp với hướng mới.

1.3. Bảng Thông Số Kỹ Thuật Cần Xác Nhận Trước Khi Lắp Đặt

---

Phần 2: Kiểm Tra Trước Khi Lắp Đặt — Giai Đoạn Không Được Bỏ Qua

2.1. Kiểm Tra Thiệt Hại Vận Chuyển (Transportation Damage Inspection)

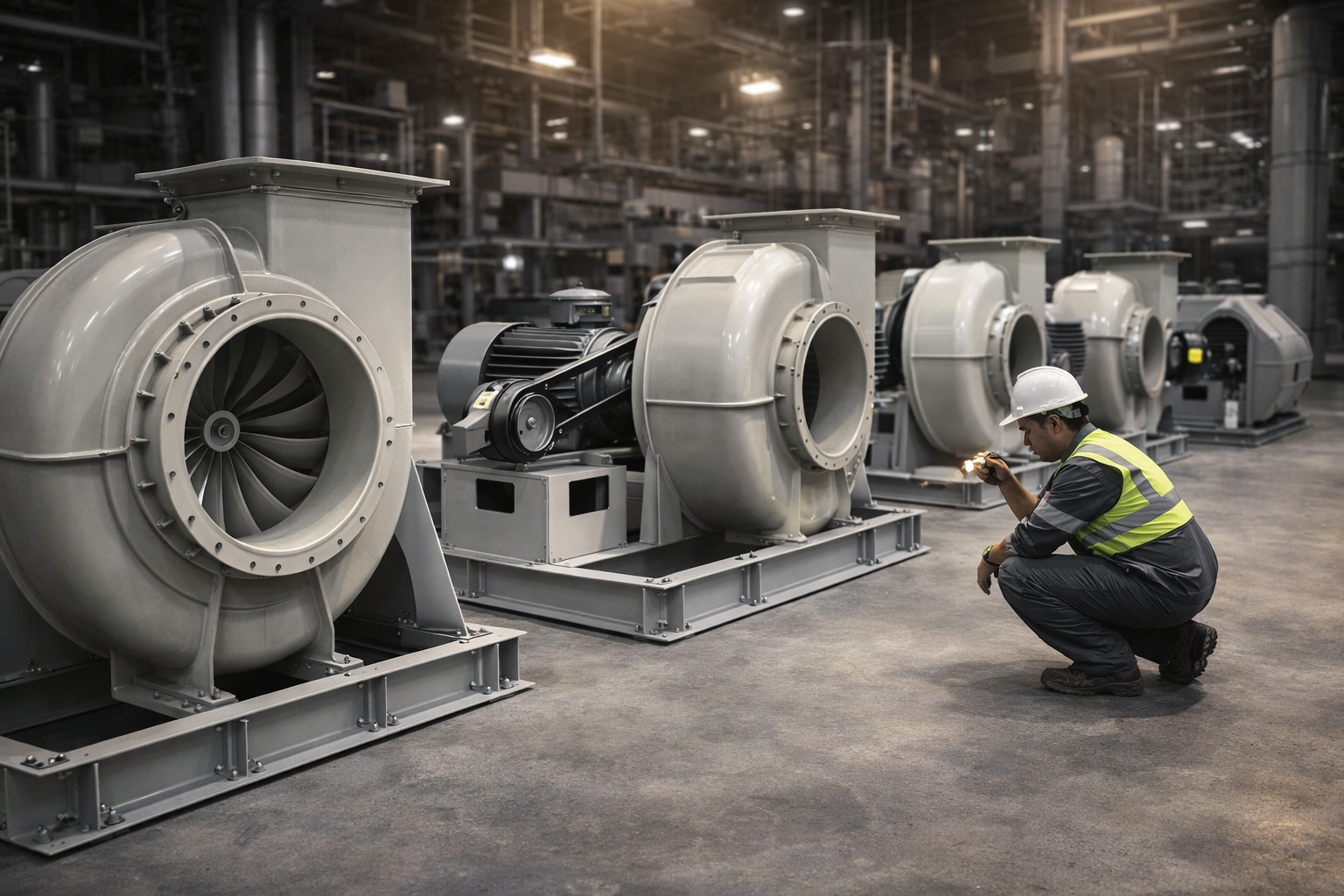

Quạt ly tâm PP nhận tại công trình phải được kiểm tra kỹ lưỡng trước khi dỡ ra khỏi bao bì vận chuyển — vì nhiều thiệt hại vận chuyển chỉ hiện rõ khi tháo ra:

Checklist kiểm tra vỏ quạt PP:

Nếu phát hiện vết nứt trên vỏ PP hoặc cánh quạt PP:

• KHÔNG tự ý sửa chữa tạm thời bằng keo hay băng keo và tiến hành lắp đặt
• Lập biên bản, chụp ảnh và báo cáo nhà cung cấp ngay — vết nứt trên vỏ quạt PP dù nhỏ sẽ phát triển nhanh dưới áp lực rung động và hóa chất trong vận hành
• Yêu cầu nhà cung cấp cử kỹ thuật viên DVS 2207 đến hàn sửa chữa hoặc thay thế trước khi lắp

2.2. Xác Nhận Cân Bằng Động Rotor PP (Dynamic Balance Verification)

Cân bằng động (dynamic balancing) là yêu cầu kỹ thuật quan trọng nhất — nhưng cũng là yêu cầu bị bỏ qua nhiều nhất tại công trường Việt Nam. Rotor quạt PP không được cân bằng đúng cách là nguyên nhân hàng đầu gây:

• Rung động quá mức → vỡ vỏ quạt PP theo chu kỳ mỏi trong 6–24 tháng
• Hỏng vòng bi (bearing) sớm trước thời hạn 50–70%
• Tiếng ồn tần số cao đặc trưng (whine/vibration noise)
• Lỏng bu-lông neo và hư hỏng kết cấu đỡ theo thời gian

Tiêu chuẩn cân bằng động ISO 21940-11 (trước đây là ISO 1940-1):

Cấp cân bằng được ký hiệu là G-number, định nghĩa theo vận tốc rung tại vòng bi:

e_per = G × 9.550 / n (mm — độ lệch khối lượng tương đương cho phép)

Trong đó:

• G (mm/s): Cấp cân bằng
• n (rpm): Tốc độ quay

Yêu cầu cấp cân bằng cho rotor quạt PP:

Ví dụ tính toán imbalance cho phép: Rotor quạt PP: Khối lượng m = 8 kg; n = 1.450 rpm; Yêu cầu G2.5:

e_per = 2,5 × 9.550 / 1.450 = 16,5 µm (độ lệch khối lượng tương đương) U_per = m × e_per = 8 × 0,0165 = 0,132 g·mm (imbalance tối đa cho phép)

Xác nhận tại công trường:

• Yêu cầu nhà sản xuất cung cấp Balancing Certificate (chứng chỉ cân bằng) đi kèm theo từng rotor, ghi rõ: Giá trị imbalance đo được, cấp G đạt được, thiết bị cân bằng sử dụng, ngày kiểm tra
• Nếu không có Balancing Certificate → Từ chối nhận hàng và yêu cầu cân bằng lại tại nhà máy có thiết bị cân bằng động chuyên dụng

---

Phần 3: Chuẩn Bị Bệ Móng Và Giá Đỡ Quạt PP

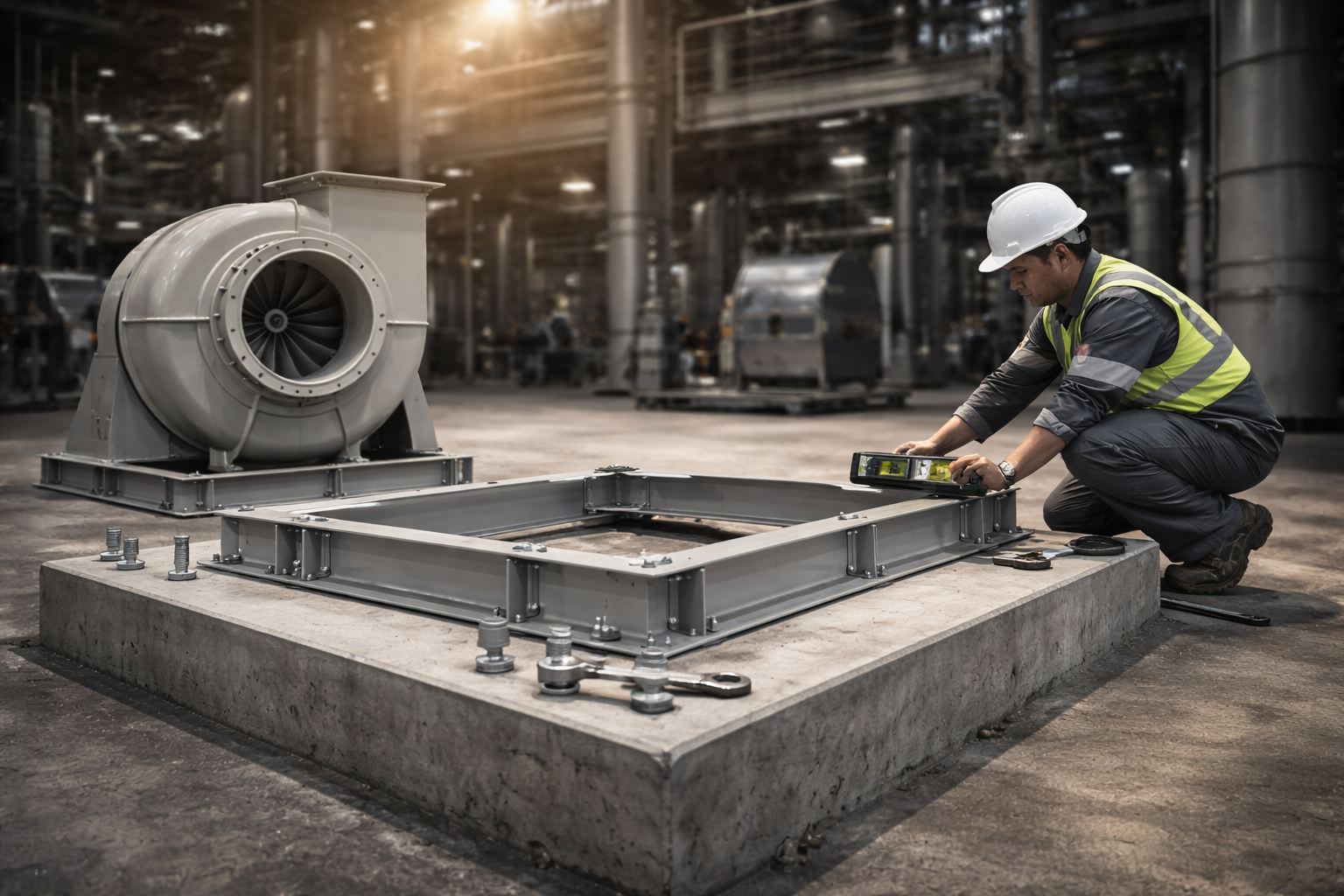

3.1. Thiết Kế Bệ Móng (Inertia Base / Foundation)

Bệ móng quạt ly tâm PP có yêu cầu thiết kế khác biệt so với quạt kim loại vì trọng lượng quạt PP nhẹ hơn nhiều:

Tính toán khối lượng bệ bê tông tối thiểu: Theo ASHRAE Handbook — HVAC Applications (Chapter 48 — Noise and Vibration Control):

M_bệ ≥ 3 × M_quạt (cho quạt ly tâm đặt trên sàn) M_bệ ≥ 5 × M_quạt (cho quạt cần giảm rung tốt hơn, khu vực nhạy cảm rung động)

Ví dụ: Quạt ly tâm PP hoàn chỉnh (vỏ PP + rotor + motor) = 35 kg → Bệ bê tông tối thiểu = 3 × 35 = 105 kg → Bệ bê tông kích thước điển hình: 600×400×300mm (≈ 180 kg — vượt yêu cầu tối thiểu).

Vật liệu và kết cấu bệ:

• Bê tông M200 trở lên; cốt thép Φ10 hai lớp
• Bề mặt bệ phải đạt độ phẳng ≤ 0,3mm/300mm (đo bằng thước thẳng + lá căn) — nền phẳng là điều kiện tiên quyết để lắp đặt anti-vibration mount đúng cách
• Ren bu-lông chân đế (anchor bolt): Inox A4 hoặc thép mạ kẽm nhúng nóng — không dùng thép carbon không xử lý bề mặt (gỉ sét trong môi trường ẩm hóa chất)
• Khoảng cách bu-lông neo theo bản vẽ nhà sản xuất ± 1mm

3.2. Lựa Chọn Và Lắp Đặt Anti-Vibration Mounts (Gối Chống Rung)

Anti-vibration mounts (AVM) là thiết bị cách ly rung động giữa quạt và kết cấu bệ — ngăn rung động cơ học từ quạt truyền vào sàn nhà, cột, dầm và bức xạ ra phòng lân cận.

Ba loại AVM phổ biến cho quạt ly tâm PP:

a) Spring Isolator (Lò xo cách chấn):

• Cơ chế: Lò xo thép cuộn hấp thụ và cách ly rung động
• Hiệu suất cách ly: > 90% tại tần số kích thích > √2 × f_natural_spring
• Tần số riêng lò xo (f_n): 1–5 Hz (điều chỉnh bằng độ cứng k và tải trọng)
• Ứng dụng: Quạt PP truyền động trực tiếp, lắp trên sàn bê tông, tầng cao tòa nhà
• Lưu ý: Cần snubber cao su chặn chuyển động ngang quá mức khi dừng máy đột ngột

b) Rubber-Metal Mount (Gối cao su-kim loại):

• Cơ chế: Biến dạng đàn hồi của cao su hấp thụ rung động
• Hiệu suất cách ly: 75–85% tại tần số > 25–30 Hz
• Phù hợp cho quạt tốc độ cao (> 1.000 rpm) với tần số kích thích đủ cao
• Vật liệu cao su: Neoprene (kháng dầu tốt); EPDM (kháng thời tiết và ozone tốt)
• Không dùng cao su thiên nhiên — bị ăn mòn bởi hầu hết hóa chất công nghiệp

c) Mason-Type Spring + Neoprene Pad (Tổ hợp lò xo + đệm):

• Hiệu suất cách ly tốt nhất trong ba loại: > 95% tại > 30 Hz
• Thêm lớp neoprene pad ngăn âm thanh tần số cao đi qua khi lò xo đã cách ly tần số thấp
• Được khuyến nghị bởi ASHRAE cho quạt > 30 kW hoặc quạt gần phòng nhạy cảm rung động

Tính toán chọn AVM:

Bước 1 — Xác định tải trọng tĩnh mỗi AVM:

W_AVM = (M_quạt + M_bệ) × g / N_mount

Ví dụ: Tổng khối lượng (quạt + bệ) = 240 kg; 4 AVM → W_AVM = 240 × 9,81 / 4 = 589 N/AVM

Bước 2 — Xác định tần số riêng AVM mục tiêu: Tần số kích thích từ quạt PP (Blade Passing Frequency — BPF):

f_BPF = n × Z_blades / 60

Ví dụ: n = 1.450 rpm; Z = 6 cánh → f_BPF = 1.450 × 6 / 60 = 145 Hz

Tần số kích thích cơ bản từ tốc độ quay:

f₁ = n / 60 = 1.450/60 = 24,2 Hz

Để AVM cách ly hiệu quả (> 85%), f_natural_AVM phải < f₁ / √2 = 17 Hz

Bước 3 — Chọn AVM có deflection phù hợp:

→ Chọn spring isolator có deflection 4–6mm → f_n ≈ 7–9 Hz → cách ly 93–95% tại f = 24 Hz.

Bước 4 — Xác nhận tải trọng động (Dynamic Load): Lực ly tâm từ rotor mất cân bằng:

F_unbalance = m_u × e × ω² (rất nhỏ nếu rotor đạt G2.5)

Lực tổng tác động lên AVM = W_tĩnh ± F_động — xác nhận không vượt tải trọng AVM tối đa.

---

Phần 4: Quy Trình Lắp Đặt Quạt Ly Tâm PP Từng Bước

4.1. Bước 1 — Định Vị Và Đặt AVM Lên Bệ Móng

• Vệ sinh sạch bề mặt bệ bê tông — không có dầu mỡ, bụi bẩn
• Đặt AVM vào đúng vị trí bu-lông neo theo layout bản vẽ, sai lệch ≤ ±2mm
• Spring isolator phải được nén trước (pre-compressed) đúng mức theo hướng dẫn nhà sản xuất — không nén dưới mức (AVM không đủ cứng chịu tải) hay trên mức (mất hiệu suất cách ly)
• Kiểm tra độ cao các AVM bằng thước thủy (spirit level): Chênh lệch chiều cao giữa các điểm đặt ≤ 1mm — nếu chênh nhiều hơn, đệm thêm shim bên dưới AVM thấp hơn

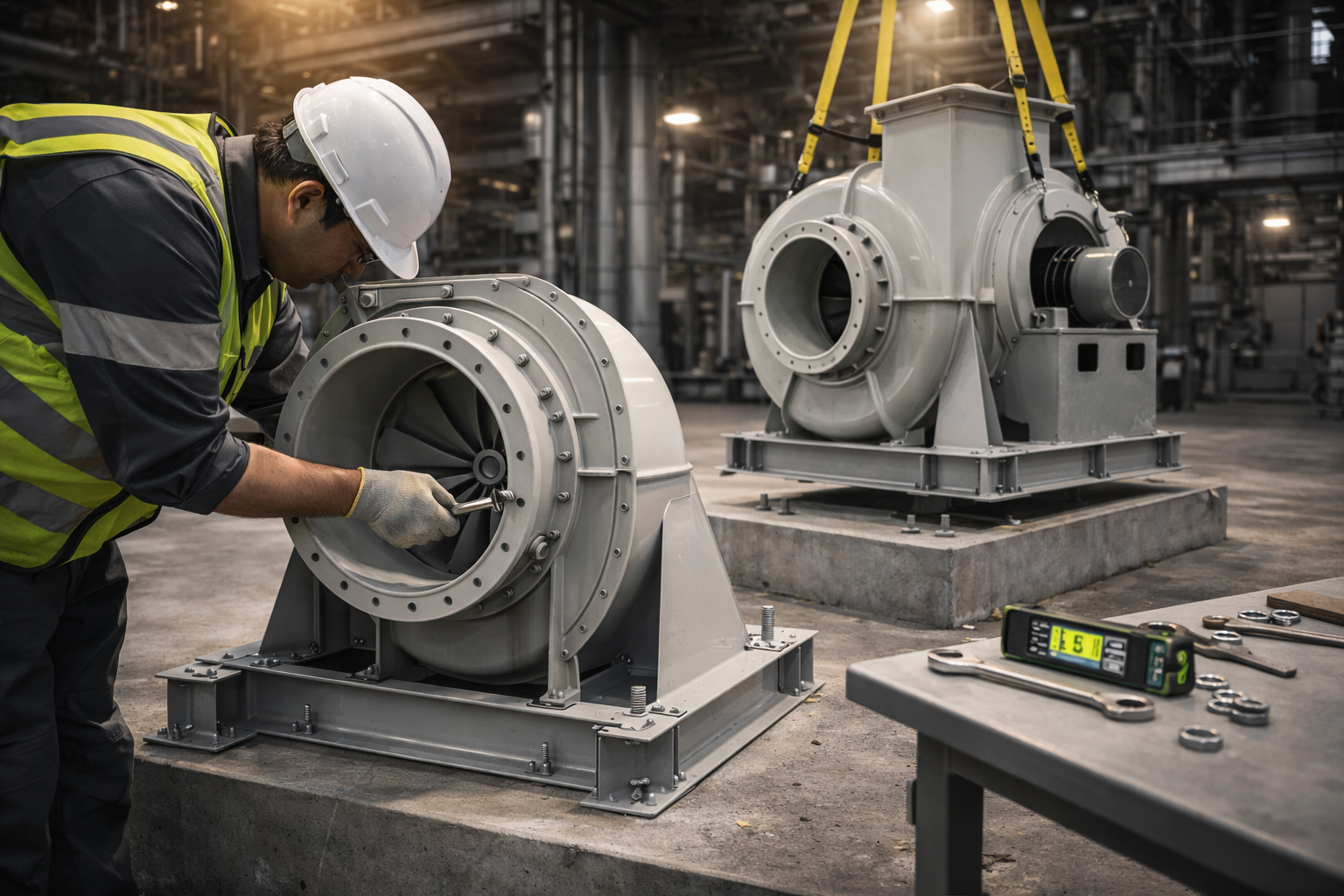

4.2. Bước 2 — Cẩu Và Định Vị Quạt PP Lên AVM

Yêu cầu cẩu lắp quạt PP:

Vỏ quạt PP có độ bền cơ học thấp hơn thép — không được cẩu trực tiếp bằng cáp thép siết vào vỏ PP. Phương pháp cẩu đúng:

• Dùng khung cẩu riêng (lifting frame) bằng thép bao quanh đế quạt (baseplate)
• Hoặc cẩu qua lỗ bu-lông trên baseplate thép/PP của quạt
• Dây cẩu góc nhỏ hơn 60° so với phương ngang để tránh lực nén ngang vào vỏ PP
• Không cẩu qua cửa hút (inlet cone) hay cửa xuất gió (outlet flange) — dễ biến dạng

Đặt quạt lên AVM:

• Hướng quạt theo bản vẽ lắp đặt (orientation, outlet direction)
• Siết bu-lông chân đế vào AVM từ từ và đối xứng (không siết một bên trước) để AVM chịu tải đều
• Kiểm tra tổng lún AVM dưới tải trọng thực tế = deflection thiết kế ± 10%

4.3. Bước 3 — Căn Chỉnh Trục (Shaft Alignment — Cho Quạt BD)

Với quạt PP truyền động qua đai, căn chỉnh trục motor và trục rotor là bước quyết định tuổi thọ dây đai, vòng bi và mức rung động vận hành.

Hai loại misalignment cần kiểm tra:

a) Angular Misalignment (Lệch góc): Trục motor và trục rotor không song song — hai bánh đai (sheave) bị nghiêng góc α so với nhau. Hậu quả: Dây đai mòn không đều; rung động ngang trục; hỏng vòng bi phía ngoài nhanh hơn phía trong.

b) Parallel Misalignment (Lệch song song): Hai trục song song nhưng không cùng mặt phẳng — hai bánh đai bị lệch ngang Δx. Hậu quả: Dây đai nhảy ra khỏi rãnh; ma sát cạnh dây đai → nhiệt → nứt đai.

Phương pháp căn chỉnh bánh đai (sheave alignment):

Phương pháp 1 — Thước thẳng (Straight Edge Method):

• Đặt thước thẳng thép dài (600–1.200mm) áp vào mặt hai bánh đai
• Tiêu chí đạt: Thước tiếp xúc phẳng tại 4 điểm (hai cạnh × hai bánh đai), không có khe hở > 0,5mm
• Phương pháp này chỉ kiểm tra parallel misalignment, không kiểm tra được angular

Phương pháp 2 — Laser Alignment (Căn Laser Chuyên Dụng):

• Sử dụng thiết bị laser alignment cho trục (Pruftechnik Shaftalign, SKF TKSA) — phát và thu laser qua hai prism gắn trên hai bánh đai
• Đọc cả hai giá trị misalignment (angular + parallel) cùng lúc
• Tiêu chuẩn chấp nhận sau căn chỉnh:
  • Angular misalignment ≤ 0,1° (hoặc ≤ 0,5mm/500mm chiều dài thước)
  • Parallel misalignment ≤ 0,5mm

Căng dây đai đúng lực (Belt Tension):

Căng dây đai quá lỏng → dây đai trượt → tổn thất công suất + nhiệt + mòn nhanh Căng quá chặt → lực hướng tâm quá lớn lên trục → hỏng vòng bi sớm + rung động tần số cao

Phương pháp đo tension đai bằng Vibration Method (GATES Belt Tension Meter hoặc tương đương):

• Đặt thiết bị đo tần số đến giữa span dây đai
• Gảy nhẹ dây đai (như gảy đàn guitar) → đo tần số dao động tự nhiên f (Hz)
• Tension T (N) = ρ × L_span² × (2f)² / g
• So sánh T_thực tế với T_thiết kế theo catalog nhà sản xuất dây đai (Gates, Optibelt, v.v.)

Hoặc đơn giản hơn: Deflection Method — dùng lực kế đo lực cần thiết để bóp dây đai lệch 15mm tại giữa span. Lực chuẩn từ catalog nhà sản xuất dây đai theo size và span.

4.4. Bước 4 — Kết Nối Ống Gió (Duct Connection) Với Quạt PP

Đây là bước dễ sai nhất và tạo ra hậu quả dai dẳng nhất trong lắp đặt quạt PP.

Nguyên tắc bất biến số 1: Flexible connection bắt buộc tại cả cửa hút và cửa xuất:

Mọi kết nối ống gió cứng trực tiếp vào vỏ quạt PP đều:

1. Truyền rung động cơ học từ quạt vào hệ thống ống gió → bức xạ ồn vào không gian
2. Gây ứng suất tập trung tại điểm kết nối vỏ PP khi nhiệt độ thay đổi (giãn nở nhiệt không đều)
3. Gây ứng suất uốn tại flange PP khi ống gió nặng chưa được đỡ độc lập

Loại flexible connection cho quạt PP:

• Vải canvas PP-coated (PP-phủ canvas): Kháng hóa chất vừa; phù hợp với khí không ăn mòn và axit nhẹ
• Vải PTFE-coated: Kháng hóa chất cao nhất — dùng cho hệ thống hút khí HCl, H₂SO₄, HF
• Vải neoprene-coated: Kháng dầu và hơi dung môi; không dùng cho axit đặc
• Chiều dài flexible connection: 150–250mm tại mỗi đầu (đủ để cách ly rung nhưng không quá dài gây hiệu ứng accordion tích tụ tĩnh áp)

Nguyên tắc bất biến số 2: Ống gió PP sau flexible connection phải được đỡ độc lập:

Ống gió không được “treo” bởi vỏ quạt PP. Điểm đỡ ống gió đầu tiên phải nằm trong vòng 500mm sau flexible connection. Giá đỡ ống có rubber pad hoặc PP pad — không tiếp xúc trực tiếp thép với ống PP.

Nguyên tắc bất biến số 3: Bù giãn nở nhiệt tuyến ống PP:

Tính toán giãn nở nhiệt ống PP kết nối với quạt:

ΔL = α × L × ΔT = 0,15 mm/m·K × L(m) × ΔT(°C)

Ví dụ: Ống PP 10m, ΔT = 50°C:

ΔL = 0,15 × 10 × 50 = 75mm

Đây là lượng giãn nở lớn — cần U-loop bù giãn nở hoặc expansion sleeve joint tại các đoạn thẳng dài > 6m.

Quy trình lắp flexible connection:

Bước 1: Đặt vải flexible connection vào khoảng trống giữa flange quạt PP và flange ống gió PP — vải dư mỗi phía ≥ 20mm để kẹp chặt vào flange.

Bước 2: Kẹp vải bằng clamp band inox SS304 toàn chu vi — siết đều từng bước, không siết từng điểm một.

Bước 3: Kiểm tra không có vải bị gấp nếp hay căng một chiều — vải flexible khi lắp xong phải có hình dạng đều đặn (không bóp méo về một phía), chứng tỏ hai flange đối mặt song song.

Bước 4: Kiểm tra visual toàn bộ vải — không có lỗ thủng, không có bóc tách lớp coating. Lớp coating hư hỏng ngay từ khi lắp sẽ thấm hóa chất vào lõi vải → vải mục và rách trong 3–6 tháng.

4.5. Bước 5 — Lắp Đặt Hệ Thống Tiếp Đất Chống Tĩnh Điện

Bước này thường bị bỏ qua hoàn toàn tại công trường Việt Nam nhưng là yêu cầu an toàn PCCC bắt buộc theo IEC 60079-32-1 (Explosive Atmospheres — Electrostatic Hazards) đối với mọi quạt PP trong môi trường hơi dung môi, hơi axit hữu cơ hay bột hóa chất:

Nguyên lý:

• Vỏ quạt PP cách điện (ρ > 10¹⁴ Ω·cm) — điện tích tích tụ không thể tự thoát
• Dòng khí mang hạt mang điện (charged particles) hoặc hơi dung môi đập liên tục vào cánh quạt PP → tích lũy điện tích tĩnh
• Khi điện tích tích lũy đủ lớn (kV range) → phóng điện (spark) → đánh lửa hơi dung môi → cháy nổ

Hệ thống tiếp đất quạt PP tiêu chuẩn:

a) Dây tiếp đất trục rotor (Shaft Grounding):

• Chổi carbon (carbon brush) hoặc tiếp điểm bạc tiếp xúc trực tiếp với trục thép (shaft) của rotor
• Nối dây đồng 16 mm² từ chổi carbon xuống đất (earth electrode hoặc thanh đồng hệ thống tiếp đất tòa nhà)
• Điện trở tiếp đất ≤ 5 Ω (đo bằng Earth Resistance Tester)

b) Dây tiếp đất vỏ quạt PP qua kim loại nhúng:

• Thanh dẫn điện (conductive strip) bằng inox hay đồng đặt trong vỏ quạt PP tại thời điểm chế tạo (in-molded conductor hoặc post-installed conductive bolt)
• Kết nối dây đồng 10 mm² từ điểm kim loại trên vỏ quạt → hệ thống tiếp đất

c) Dây liên kết đẳng thế (Equipotential Bonding):

• Nối dây đồng từ flange quạt → flange ống gió PP → tháp scrubber PP → hệ thống tiếp đất
• Đảm bảo toàn bộ hệ thống cùng điện thế đất — không có chênh lệch điện thế tạo ra phóng điện tại điểm kết nối

Kiểm tra sau lắp đặt:

• Đo điện trở tiếp đất hệ thống (Earth/Ground Resistance) = ≤ 5 Ω (theo IEC 60079-32-1)
• Đo điện trở bề mặt vỏ PP (Surface Resistance) nếu dùng conductive PP grade: ≤ 10⁹ Ω

4.6. Bước 6 — Kiểm Tra Khe Hở Cánh Quạt (Impeller Clearance Check)

Khe hở giữa rìa ngoài cánh quạt (impeller tip) và vỏ quạt (volute casing) tại điểm gần nhất (cutoff point) phải đúng theo bản vẽ nhà sản xuất:

Tại sao khe hở quan trọng:

• Khe hở quá nhỏ: Nguy cơ tiếp xúc cơ học cánh quạt với vỏ PP → bào mòn → mảnh PP văng vào dòng khí → hư hỏng downstream equipment
• Khe hở quá lớn: Tăng tổn thất công suất do tái tuần hoàn nội bộ (recirculation) tại cutoff → giảm hiệu suất quạt

Phương pháp đo khe hở cánh quạt PP:

• Dùng lead wire (dây chì mềm) đặt qua cửa vệ sinh (access door) vào vị trí cutoff — quay cánh quạt bằng tay qua điểm cutoff → dây chì bị nén đến khe hở thực tế → lấy ra đo bằng thước kẹp
• Hoặc dùng feeler gauge (lá căn) qua cửa inspection nếu khe hở lớn hơn 3mm
• Tiêu chí: Khe hở thực tế trong phạm vi ±0,5mm so với thiết kế

Điều chỉnh khe hở: Dịch chuyển bệ motor (BD fan) hoặc điều chỉnh vị trí trục quạt trong bearing housing. Đây là việc của kỹ thuật viên chuyên sâu — không tự ý thêm đệm hay cắt phần nhô ra của cánh quạt PP.

---

Phần 5: Vận Hành Thử Và Đo Đạc Nghiệm Thu

5.1. Quy Trình Vận Hành Thử Lần Đầu (First Start-up)

Chuẩn bị trước khi cấp điện:

1. Kiểm tra quay tay (Manual Rotation Check): Quay rotor bằng tay — phải quay nhẹ nhàng, trơn, không có tiếng cọ sát, không vướng. Lực quay bằng tay ≤ 10 Nm.
2. Kiểm tra chiều quay (Rotation Direction): Xác định chiều quay đúng của rotor theo mũi tên trên vỏ quạt. Quay ngược chiều sẽ làm giảm 40–60% lưu lượng và có thể làm lỏng bu-lông bánh đai (BD fan) theo chiều quay.
3. Kiểm tra lần cuối (Final Pre-start Checklist):
   • Tất cả bu-lông kết nối đã siết đủ lực → ✅
   • Flexible connection đã lắp đúng → ✅
   • Hệ thống tiếp đất đã kết nối → ✅
   • Cửa vệ sinh và cửa inspection đã đóng kín → ✅
   • Ống gió đầu vào không bị bịt kín (không vật cản trong ống) → ✅
   • Nhân viên đứng xa khỏi khu vực cánh quạt và dây đai → ✅
4. Kiểm tra chiều quay “jog test” (Chạy thử nháy): Cấp điện trong 1–2 giây rồi ngắt ngay — quan sát chiều quay rotor khi dừng. Nếu sai chiều: Đảo hai pha điện motor (đổi hai trong ba dây điện) — không tự ý thay đổi bất cứ thứ gì khác.

Vận hành thử tuần tự:

Giai đoạn 1 — Chạy không tải (No-Load Run, 15 phút):

• Chạy quạt ở tốc độ thiết kế với ống gió hút và xuất đã kết nối
• Theo dõi liên tục: Nhiệt độ bearing (đo bằng thermometer không tiếp xúc) ≤ T_môi trường + 40°C
• Nghe và quan sát: Tiếng quạt đều, không có tiếng cọ sát, không có tiếng rít bất thường
• Đo dòng điện motor: So sánh với nameplate — dòng thực tế tại no-load ≈ 40–60% dòng định mức

Giai đoạn 2 — Chạy có tải (Load Run, 30 phút → 2 giờ):

• Mở dần van damper đầu vào hoặc đầu ra để tăng tải từ từ
• Đo dòng điện motor tại mỗi bước tải — không được vượt dòng định mức trên nameplate
• Nếu dòng vượt định mức: Đóng bớt damper, giảm tải; kiểm tra lại điểm làm việc trên đường cong quạt

Giai đoạn 3 — Ổn định nhiệt (Thermal Stabilization, 2–4 giờ):

• Sau khi đạt điểm làm việc thiết kế, duy trì vận hành 2–4 giờ cho nhiệt độ bearing ổn định
• Kiểm tra lại lực căng dây đai (BD fan) sau 2 giờ — dây đai mới có thể giãn thêm khi ấm

5.2. Đo Đạc Rung Động (Vibration Measurement) — Nghiệm Thu Kỹ Thuật

Đo rung động là bước nghiệm thu kỹ thuật bắt buộc không thể bỏ qua cho quạt ly tâm PP công nghiệp.

Thiết bị đo:

• Máy đo rung động cầm tay: Ví dụ SKF CMAS 100-SL, Fluke 810, Pruftechnik Vibscanner 2
• Gia tốc kế (accelerometer) áp điện (piezoelectric) Class 1
• Phần mềm phân tích phổ rung động (FFT Spectrum Analysis)

Vị trí đo rung động trên quạt PP: Theo tiêu chuẩn ISO 20816-3 (Vibration of Rotating Machinery — Part 3: Industrial machines):

• Đo tại 4 vị trí trên mỗi bearing housing: Ngang (H), Dọc (V), Dọc trục (A)
• Tổng cộng: 4 điểm × 3 hướng = 12 điểm đo cho quạt 2 bearing

Thông số rung động cần đo:

Tiêu chuẩn giới hạn rung động quạt PP (ISO 20816-3, Zone A–D):

Quạt PP mới lắp đặt bắt buộc phải đạt Zone A (≤ 2,3 mm/s) — không chấp nhận Zone B từ đầu.

Phân tích phổ FFT để xác định nguyên nhân rung động:

5.3. Đo Lưu Lượng Và Cột Áp Quạt PP (Performance Test)

Mục đích: Xác nhận quạt PP hoạt động đúng tại điểm làm việc thiết kế (Q_design, TP_design).

Phương pháp đo lưu lượng:

a) Pitot Tube Traversal (ISO 14694 Method — Phương pháp ống Pitot):

• Đặt ống Pitot tại mặt cắt đo trong ống gió thẳng (không gấp khúc) cách điểm xáo trộn ≥ 10D upstream và 5D downstream
• Đo vận tốc gió tại grid 16–25 điểm trên mặt cắt
• Tính lưu lượng: Q = V_avg × A_duct
• Phương pháp chuẩn xác nhất — sai số ±3%

b) Thermal Anemometer (Máy đo vận tốc gió nhiệt):

• Nhanh hơn Pitot method; sai số ±5%
• Phù hợp cho commissioning nhanh
• Không chính xác khi khí có hơi ẩm cao hoặc hóa chất ăn mòn (dùng loại có đầu dò PVDF/ceramic)

Đo cột áp toàn phần (Total Pressure):

TP = SP_xuất – SP_hút + VP_xuất – VP_hút

Trong đó:

• SP: Static Pressure (áp suất tĩnh) — đo bằng áp kế tại điểm đo
• VP: Velocity Pressure = ρ × v²/2 (tính từ vận tốc đo được)

Tiêu chí nghiệm thu hiệu suất quạt PP:

• Lưu lượng thực tế Q_thực ≥ 95% Q_thiết kế
• Cột áp toàn phần TP_thực ≥ 95% TP_thiết kế
• Nếu không đạt: Kiểm tra điểm làm việc trên đường cong quạt, kiểm tra tổn thất thực tế trong ống gió

5.4. Đo Tiếng Ồn (Noise Level Measurement)

Yêu cầu đo tiếng ồn theo TCVN 5949:1998 và OSHA 29 CFR 1910.95:

Nếu tiếng ồn vượt 85 dB(A) tại 1m: Bắt buộc trang bị bảo hộ tai (ear protection) cho nhân viên vận hành và kiểm tra nguyên nhân: Rung động cộng hưởng vỏ PP? Khe hở cánh quạt sai? Turbulence tại cửa hút?

---

Phần 6: Những Lỗi Lắp Đặt Phổ Biến Và Cách Phòng Tránh

6.1. Top 10 Lỗi Thi Công Quạt Ly Tâm PP Tại Việt Nam

Lỗi #1 — Không lắp flexible connection, kết nối ống gió PP cứng trực tiếp: Hậu quả: Rung động truyền toàn bộ vào ống gió → tiếng ồn cao; ứng suất uốn tại flange PP → nứt vỡ flange sau 12–36 tháng. Phòng tránh: Bắt buộc flexible connection tại cả hai cửa quạt; không có ngoại lệ dù quạt nhỏ.

Lỗi #2 — Không hỗ trợ ống gió độc lập sau quạt, để ống treo qua vỏ quạt PP: Hậu quả: Tải trọng ống gió gây cong trục quạt; khe hở cánh thay đổi → cọ sát; biến dạng vỏ PP. Phòng tránh: Điểm đỡ ống gió đầu tiên cách quạt ≤ 500mm, giá đỡ độc lập với quạt.

Lỗi #3 — Quạt PP đặt trực tiếp trên sàn không qua AVM: Hậu quả: Rung động truyền vào kết cấu sàn → tiếng ồn bức xạ trên toàn tầng; tích lũy ứng suất mỏi trong bê tông sàn. Phòng tránh: Mọi quạt PP công nghiệp phải có AVM (spring hoặc rubber-metal mount) đạt hiệu suất cách ly > 85%.

Lỗi #4 — Dây đai căng sai (quá chặt hoặc quá lỏng): Hậu quả: Quá chặt → hỏng bearing sớm, rung động tần số cao; quá lỏng → dây đai trượt, nóng, nứt đai. Phòng tránh: Đo tension dây đai bằng vibration method hoặc deflection method theo catalog nhà sản xuất đai.

Lỗi #5 — Không kiểm tra chiều quay trước khi vận hành đầy tải: Hậu quả: Quạt PP quay ngược chiều giảm lưu lượng 40–60%; có thể làm lỏng đai ốc trục nếu ren không đúng chiều. Phòng tránh: Jog test (nháy điện 1–2 giây) để kiểm tra chiều quay trước khi vận hành đầy tải.

Lỗi #6 — Bỏ qua tiếp đất chống tĩnh điện cho quạt PP trong môi trường hơi dung môi: Hậu quả: Phóng điện tĩnh → cháy nổ nguy hiểm tính mạng và tài sản. Phòng tránh: Lắp shaft grounding brush + kiểm tra điện trở tiếp đất ≤ 5 Ω trước khi vận hành.

Lỗi #7 — Không cân bằng lại rotor PP sau khi thay cánh hoặc sửa chữa: Hậu quả: Imbalance tăng cao → rung động vượt Zone D → hỏng bearing và nứt vỏ PP. Phòng tránh: Bất kỳ can thiệp nào vào rotor PP (thêm PP sửa chữa, cắt bỏ phần bị hư, thay cánh) đều phải cân bằng động lại đạt G2.5.

Lỗi #8 — Để ống hút quạt PP quá gần vật cản (tường, sàn, thiết bị khác): Hậu quả: Dòng hút không đồng đều → turbulence trước cánh quạt → tiếng ồn tần số cao; giảm lưu lượng 10–25%. Phòng tránh: Khoảng trống tối thiểu trước miệng hút quạt ly tâm = ≥ 1,5 × D_miệng hút; trước quạt hướng trục = ≥ 3 × D_miệng hút.

Lỗi #9 — Vận hành quạt PP ở lưu lượng quá nhỏ (trong vùng surge/stall): Hậu quả: Đường cong quạt ly tâm PP có vùng mất ổn định (surge zone) ở lưu lượng thấp — rung động cực mạnh, tiếng ồn bất thường, quá dòng motor. Phòng tránh: Không vận hành quạt PP ở lưu lượng < 40% Q_thiết kế; dùng bypass recirculation damper nếu cần vận hành lưu lượng thấp.

Lỗi #10 — Không đo rung động và lập baseline sau khi lắp đặt: Hậu quả: Không có dữ liệu tham chiếu để phát hiện suy giảm chất lượng sớm trong vận hành. Phòng tránh: Đo và ghi lại rung động tại 12 điểm sau khi lắp đặt thành công → lưu vào hồ sơ baseline → so sánh mỗi 3–6 tháng trong quá trình vận hành.

---

Phần 7: Bảo Dưỡng Định Kỳ Và Giám Sát Tình Trạng Quạt PP

7.1. Lịch Bảo Dưỡng Phòng Ngừa (Preventive Maintenance Schedule)

7.2. Giám Sát Tình Trạng Liên Tục (Condition Monitoring)

Đối với quạt PP quan trọng (critical fan — ảnh hưởng đến an toàn hoặc công suất sản xuất nếu dừng), lắp đặt hệ thống giám sát tình trạng trực tuyến (online condition monitoring):

• Cảm biến rung động không dây (wireless vibration sensor): Gắn lên bearing housing, truyền dữ liệu về hệ thống SCADA mỗi 5–15 phút
• Cảm biến nhiệt độ PT100: Gắn vào bearing housing — theo dõi nhiệt độ bearing liên tục
• Cảm biến dòng điện motor (current transformer): Biến đổi dòng điện → phát hiện overload sớm
• Phần mềm phân tích xu hướng (trending analysis): Vẽ đồ thị v_RMS theo thời gian → dự đoán thời điểm bảo dưỡng trước khi xảy ra hỏng hóc (predictive maintenance)

---

Phần 8: Hồ Sơ Nghiệm Thu Và Bàn Giao

8.1. Gói Tài Liệu Nghiệm Thu Bắt Buộc

Bộ hồ sơ nghiệm thu hoàn chỉnh bàn giao cho chủ đầu tư sau khi hoàn thành lắp đặt quạt ly tâm PP:

---

Tiêu Chuẩn Và Quy Chuẩn Áp Dụng Tổng Hợp

---

Kết Luận: Quy Trình Thi Công Chuẩn — Nền Tảng Cho 15–20 Năm Vận Hành Tin Cậy

Mười hai bước quy trình thi công và lắp đặt quạt ly tâm PP được phân tích trong bài viết này không phải là quy trình riêng cho vật liệu PP — mà là quy trình chuẩn quốc tế theo ISO 21940, ISO 20816 và ASHRAE, được bổ sung thêm các bước đặc thù kỹ thuật của vật liệu PP so với kim loại.

Năm bước có tác động quyết định nhất đến tuổi thọ và hiệu suất quạt PP:

① Xác nhận cân bằng động đạt G2.5 (ISO 21940) từ nhà sản xuất: Không có Balancing Certificate = không lắp đặt — đây là tiêu chí loại tuyệt đối.

② Lắp AVM đúng kỹ thuật với deflection và f_natural đúng thiết kế: AVM không đúng spec sẽ tạo ra cộng hưởng thay vì cách ly, làm rung động tệ hơn không có AVM.

③ Flexible connection bắt buộc + ống gió đỡ độc lập: Hai yêu cầu này phải thực hiện đồng thời — thiếu một thứ là hỏng kết quả của thứ kia.

④ Tiếp đất chống tĩnh điện (≤ 5 Ω) trong mọi ứng dụng hóa chất: An toàn tính mạng — không có thỏa hiệp.

⑤ Đo rung động ISO 20816 đạt Zone A và lập baseline: Baseline rung động là “khám sức khỏe lần đầu” của quạt — không có baseline, không thể phát hiện suy giảm sớm và không thể thực hiện predictive maintenance hiệu quả.

Tuân thủ đầy đủ 12 bước quy trình này là sự khác biệt giữa quạt ly tâm PP vận hành tin cậy và kinh tế trong 15–20 năm với quạt PP sự cố liên tục trong 2–5 năm đầu — cùng một thiết bị, cùng một vật liệu, nhưng hoàn toàn khác nhau về chất lượng lắp đặt và kết quả vận hành.

---

Bài viết được biên soạn bởi đội ngũ kỹ sư cơ điện công nghiệp chuyên về hệ thống quạt và thông gió nhựa PP — Tham chiếu ISO 21940-11:2016, ISO 20816-3:2022, ISO 14694:2003, AMCA 99-2010, IEC 60079-32-1:2013, ASHRAE Handbook HVAC Applications 2019, DVS 2207-1:2015, TCVN 5949:1998, TCVN 3718-1:2005 và kinh nghiệm thi công thực tế tại nhà máy hóa chất, xi mạ, dệt nhuộm và xử lý nước thải khu công nghiệp Việt Nam 2015–2025.
