Vì Sao Quy Trình Thi Công Quyết Định Tuổi Thọ Bể PP

Trong ngành thiết bị nhựa kỹ thuật, có một nghịch lý thường gặp tại các khu công nghiệp Việt Nam: Hai bể PP được làm từ cùng một loại tấm PP-H nguyên sinh chất lượng cao, nhưng sau 3–5 năm vận hành, một bể vẫn hoàn toàn bền chắc trong khi bể kia đã bị rò rỉ tại mối hàn, biến dạng thành bể và phải sửa chữa tốn kém. Nguyên nhân không nằm ở vật liệu — mà nằm hoàn toàn ở quy trình thi công.

Bể nhựa PP là thiết bị chứa hóa chất trong môi trường công nghiệp khắc nghiệt. Mọi sai sót trong thi công — từ khâu cắt tấm không vuông góc, hàn ở nhiệt độ sai lệch 10°C, không bù giãn nở nhiệt, đến lắp đặt không cân bằng trên nền móng — đều tích lũy thành ứng suất cơ học bên trong kết cấu bể. Ứng suất này không biểu hiện ngay mà âm thầm tích lũy, cho đến khi một sự kiện nhỏ (va chạm, thay đổi nhiệt độ đột ngột, tải đột biến) kích hoạt hỏng hóc cục bộ lan rộng.

Tiêu chuẩn DVS 2205 (thiết kế) và DVS 2207-1/-4 (quy trình hàn) của Hiệp hội Hàn Đức — được áp dụng toàn cầu và tham chiếu bởi ISO 15494 — xác định không phải chỉ thông số vật liệu mà toàn bộ quy trình thi công từng bước để đảm bảo bể PP đạt tuổi thọ 20–25 năm như thiết kế. Tuân thủ nghiêm ngặt DVS 2207 là ranh giới phân chia giữa bể PP chất lượng công nghiệp và bể PP rẻ tiền chỉ đủ dùng 2–5 năm.

Bài viết này trình bày quy trình thi công bể nhựa PP tại khu công nghiệp chuẩn kỹ thuật từ A–Z — 10 giai đoạn tuần tự, mỗi giai đoạn với thông số kỹ thuật cụ thể, điều kiện chấp nhận (acceptance criteria) rõ ràng và những lỗi thường gặp cần tránh.

Giai Đoạn 1: Khảo Sát Hiện Trường Và Lập Hồ Sơ Thiết Kế Kỹ Thuật

1.1. Khảo Sát Hiện Trường (Site Survey)

Trước khi chế tạo bất kỳ tấm PP nào, đội kỹ thuật phải thực hiện khảo sát hiện trường đầy đủ tại khu công nghiệp. Đây là bước nhiều nhà thầu bỏ qua hoặc làm qua loa — và là nguồn gốc của hầu hết sự cố lắp đặt sau này.

Danh mục khảo sát hiện trường bắt buộc:

a) Khảo sát môi trường hóa chất:

• Lấy mẫu phân tích nước/dung dịch sẽ chứa trong bể: pH, nồng độ axit/kiềm, thành phần ion, nhiệt độ vận hành tối đa
• Xác nhận grade PP phù hợp: PP-H (hóa chất ăn mòn), PP-R (nước nóng 70–90°C), PP-B (thoát nước trọng lực)
• Tra cứu bảng kháng hóa chất và xác nhận PP-H phù hợp với thành phần cụ thể — không dựa vào kinh nghiệm ước lượng

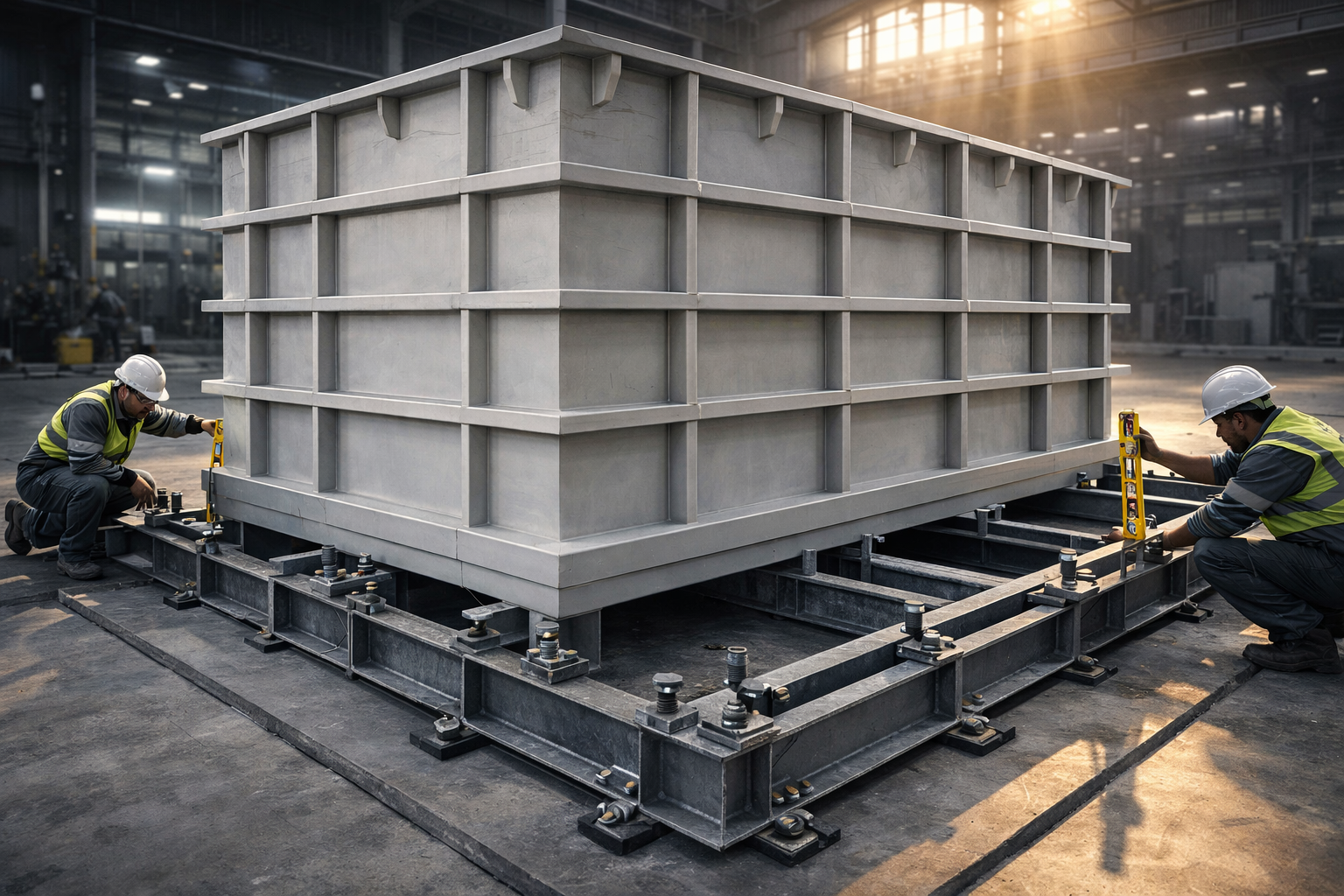

b) Khảo sát nền móng và kết cấu đỡ:

• Đo đạc và kiểm tra nền bê tông: Độ bằng phẳng (flatness) — yêu cầu độ lệch ≤ 3 mm/2m theo thước thẳng
• Kiểm tra tải trọng nền có thể chịu: Bể PP đầy nước có khối lượng = V_bể × 1.000 kg/m³ — nền phải chịu được toàn bộ tải trọng này với hệ số an toàn ≥ 2
• Xác định hướng ưu tiên của đường ống cấp/xả để thiết kế vị trí nozzle

c) Khảo sát không gian lắp đặt:

• Đo không gian thực tế: Chiều cao thông thủy (clear height), chiều rộng thông đường và chiều dài có thể lắp bể
• Xác định phương án đưa bể vào vị trí: Qua cửa chính, qua tường còn hở (trong thi công), hay cần tháo mái
• Đo vị trí trụ cột, cầu dầm để tránh xung đột kết cấu
• Xác định vị trí nguồn điện 3 pha (cho máy hàn PP) và nguồn nước (cho thử áp thủy lực)

d) Khảo sát môi trường thi công:

• Nhiệt độ và độ ẩm tương đối (RH) trung bình và cực trị của khu vực — ảnh hưởng trực tiếp đến quy trình hàn
• Hướng gió chủ đạo — ảnh hưởng đến hàn ngoài trời
• Khoảng cách từ kho vật liệu đến vị trí lắp đặt — logistics tấm PP và thanh hàn

1.2. Lập Hồ Sơ Thiết Kế Kỹ Thuật

Dựa trên kết quả khảo sát, đội thiết kế lập hồ sơ kỹ thuật đầy đủ trước khi xuất xưởng bất kỳ tấm PP nào:

a) Bản vẽ thiết kế chi tiết (Detail Engineering Drawings):

• Bản vẽ khai triển (unfolded drawing): Toàn bộ tấm PP được đánh số, ghi kích thước chính xác đến mm
• Bản vẽ lắp ráp (assembly drawing): Vị trí và thứ tự ghép các tấm, vị trí mối hàn, vị trí gân gia cường
• Bản vẽ chi tiết nozzle: Vị trí tâm, đường kính, phương hướng của mọi đầu nối ống, van, thiết bị đo lường
• Bản vẽ kết cấu đỡ (support structure): Chân bể, dầm đỡ, neo cố định

b) Tính toán chiều dày tấm PP (Wall Thickness Calculation — DVS 2205):

e_min = (p × D) / (2 × σ_zul × C_S – p) + e_add

Trong đó:

• p (N/mm²): Áp suất thiết kế = p_thủy tĩnh + p_bổ sung (nếu có áp lực khí)
• D (mm): Đường kính trong (bể tròn) hoặc chiều cao nước (bể chữ nhật — tính cho thành dài nhất)
• σ_zul (N/mm²): Ứng suất cho phép PP-H tại nhiệt độ vận hành
• C_S: Hệ số an toàn hàn (weld joint factor) = 0,8–1,0 tùy phương pháp và kiểm tra NDT
• e_add (mm): Lượng dư gia công + thi công = 2–3 mm với PP-H

Ví dụ tính chiều dày tấm PP-H cho bể chữ nhật 3.000L:

• Kích thước: 2.000×1.000×1.500mm (D×R×H); hóa chất: HCl 15%; T = 40°C
• p_thủy tĩnh tại đáy = 1.050 × 9,81 × 1,5 / 10⁶ = 0,0155 N/mm²
• σ_zul tại 40°C = 4,5 N/mm² (bảng DVS 2205)
• e_min = (0,0155 × 1.000) / (2 × 4,5 × 0,8 – 0,0155) + 3 = 15,5/7,18 + 3 = 5,2mm → Chọn 10mm (làm tròn lên thực tế và có biên an toàn cao)

Lưu ý quan trọng: Chiều dày tính toán theo DVS 2205 thường rất nhỏ (5–8mm cho bể nhỏ). Tuy nhiên, trong thực tế thi công, chiều dày tối thiểu được áp dụng là 10–12mm cho bể nhỏ và 15–25mm cho bể lớn — vì còn phải đảm bảo đủ độ cứng tổng thể (global stiffness) và khả năng thi công hàn đùn gân gia cường.

c) Xác định vật liệu và lập Bill of Materials (BOM):

• Tấm PP-H (grade nguyên sinh): Kích thước, chiều dày, số lượng từng loại
• Thanh hàn PP (welding rod): Đường kính 3mm hoặc 4mm, cùng grade với tấm — không được dùng thanh hàn grade khác
• Phụ kiện: Nozzle, flange PP, van, gioăng PTFE/EPDM
• Vật liệu đỡ: Dầm gỗ thông nhựa (plastic lumber) hoặc PP pad lót đáy bể

Giai Đoạn 2: Kiểm Tra Và Tiếp Nhận Vật Liệu Đầu Vào

2.1. Yêu Cầu Chứng Nhận Vật Liệu (Material Certification)

Trước khi đưa vào thi công, mọi lô tấm PP-H phải được kiểm tra và xác nhận bởi kỹ thuật viên QC:

Tài liệu bắt buộc phải có từ nhà sản xuất tấm PP:

• Mill Certificate (CoA — Certificate of Analysis): Xác nhận grade PP-H nguyên sinh, mật độ (ISO 1183), MFR (melt flow rate — ISO 1133), chiều dày thực đo, dung sai chiều dày ≤ ±0,2mm/10mm chiều dày danh nghĩa
• Chứng nhận xuất xứ: Tấm PP-H nhập khẩu từ nhà sản xuất uy tín (SIMONA Đức, Röchling Đức, Mitsubishi Chemical Nhật, hoặc sản xuất nội địa có kiểm định)
• Chứng nhận không chứa chất tái sinh (virgin material declaration): Bắt buộc với bể chứa hóa chất tiếp xúc sản phẩm thực phẩm, dược phẩm

Kiểm tra vật lý tấm PP khi nhận hàng:

Kiểm tra thanh hàn PP (welding rod):

• Đường kính 3mm hoặc 4mm — đo bằng thước kẹp
• Grade PP-H nguyên sinh — cùng nhà sản xuất với tấm hoặc có chứng nhận tương thích
• Màu sắc đồng nhất, không bị biến màu do ẩm hoặc oxy hóa
• Lưu ý đặc biệt: Không bao giờ dùng thanh hàn PP-R để hàn tấm PP-H hoặc ngược lại — MFR và nhiệt độ nóng chảy khác nhau sẽ tạo mối hàn yếu không đồng nhất

2.2. Lưu Kho Tấm PP Đúng Cách Tại Công Trường

Tấm PP-H lưu kho sai cách tại công trường gây ra biến dạng không khắc phục được trước khi hàn:

• Kho che mái hoàn toàn: Tránh UV trực tiếp làm lão hóa bề mặt PP — UV không gây hỏng ngay nhưng làm giảm dính bề mặt hàn
• Xếp nằm ngang trên kệ cách mặt đất ≥ 100mm: Không để tấm PP dựng đứng hoặc kê điểm — tấm mỏng (< 15mm) bị võng và biến dạng vĩnh viễn nếu kê điểm quá lâu
• Cách ly nguồn nhiệt: Không để gần lò sưởi, máy hàn đang hoạt động hay ánh nắng hội tụ qua cửa kính
• Không để lên tấm PP vật nặng có góc sắc: Kẹp sắt, dụng cụ cơ khí — tạo vết lõm tập trung ứng suất

Giai Đoạn 3: Cắt Tấm PP — Kỹ Thuật Và Thiết Bị Chuẩn

3.1. Thiết Bị Cắt Tấm PP

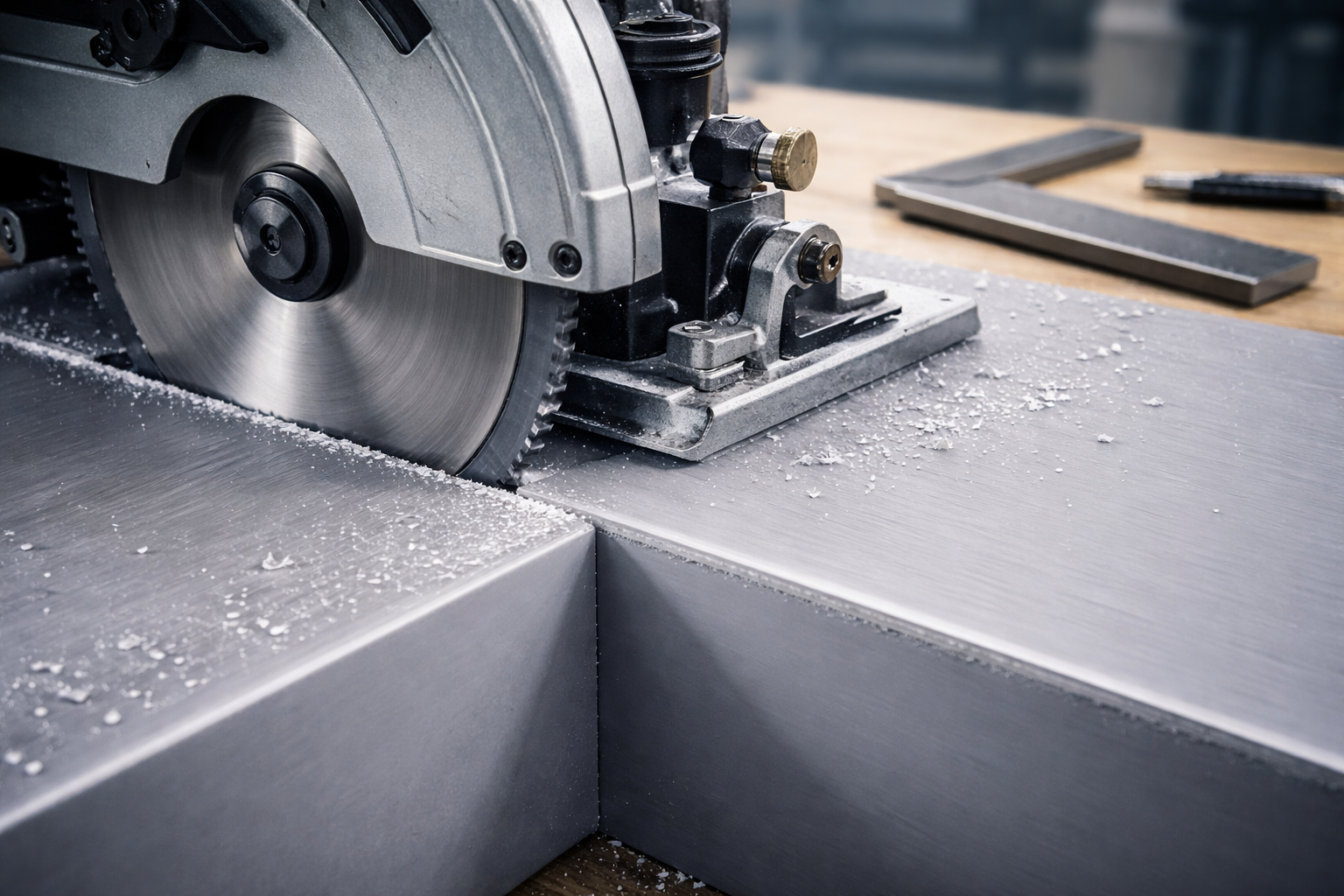

Cưa đĩa (circular saw / table saw):

• Lưỡi cưa carbide (TCT — Tungsten Carbide Tipped), bước răng 3–5mm
• Tốc độ cưa: 3.000–5.000 rpm cho tấm PP 10–30mm
• Dung dịch làm mát: Không cần (PP không tạo nhiệt lớn khi cưa) — nhưng giảm tốc khi cưa tấm dày > 25mm để tránh mép bị chảy nhẹ
• Bàn đỡ đủ rộng: Tấm PP không được chòng chành khi cưa — tạo vết cắt không thẳng làm khe hàn không đều

Máy cắt CNC (CNC Router):

• Sử dụng khi cần độ chính xác cao (nozzle, flange, đường cắt phức tạp)
• Độ chính xác ±0,1mm — ưu tiên cho bản vẽ thiết kế chi tiết nhiều chi tiết phức tạp

Máy bào cạnh (edge planer):

• Làm phẳng và vuông góc hoàn toàn (90°) cạnh tấm sau khi cưa
• Bắt buộc sử dụng trước khi hàn butt fusion — cạnh không phẳng tạo khe hàn không đều → mối hàn yếu

3.2. Yêu Cầu Kỹ Thuật Về Độ Chính Xác Cắt

Tiêu chí chấp nhận sau cắt tấm PP:

Xử lý bavia (deburring) sau khi cắt: Bavia PP sắc (burr) tại cạnh cắt phải được loại bỏ bằng dao cạo hoặc file nhựa trước khi hàn. Bavia cuộn vào mối hàn tạo điểm tập trung ứng suất.

Giai Đoạn 4: Hàn Tấm PP — Quy Trình DVS 2207 Chi Tiết

Đây là giai đoạn quan trọng nhất trong toàn bộ quy trình thi công bể PP. Chất lượng mối hàn quyết định 80% tuổi thọ và độ an toàn của bể trong vận hành.

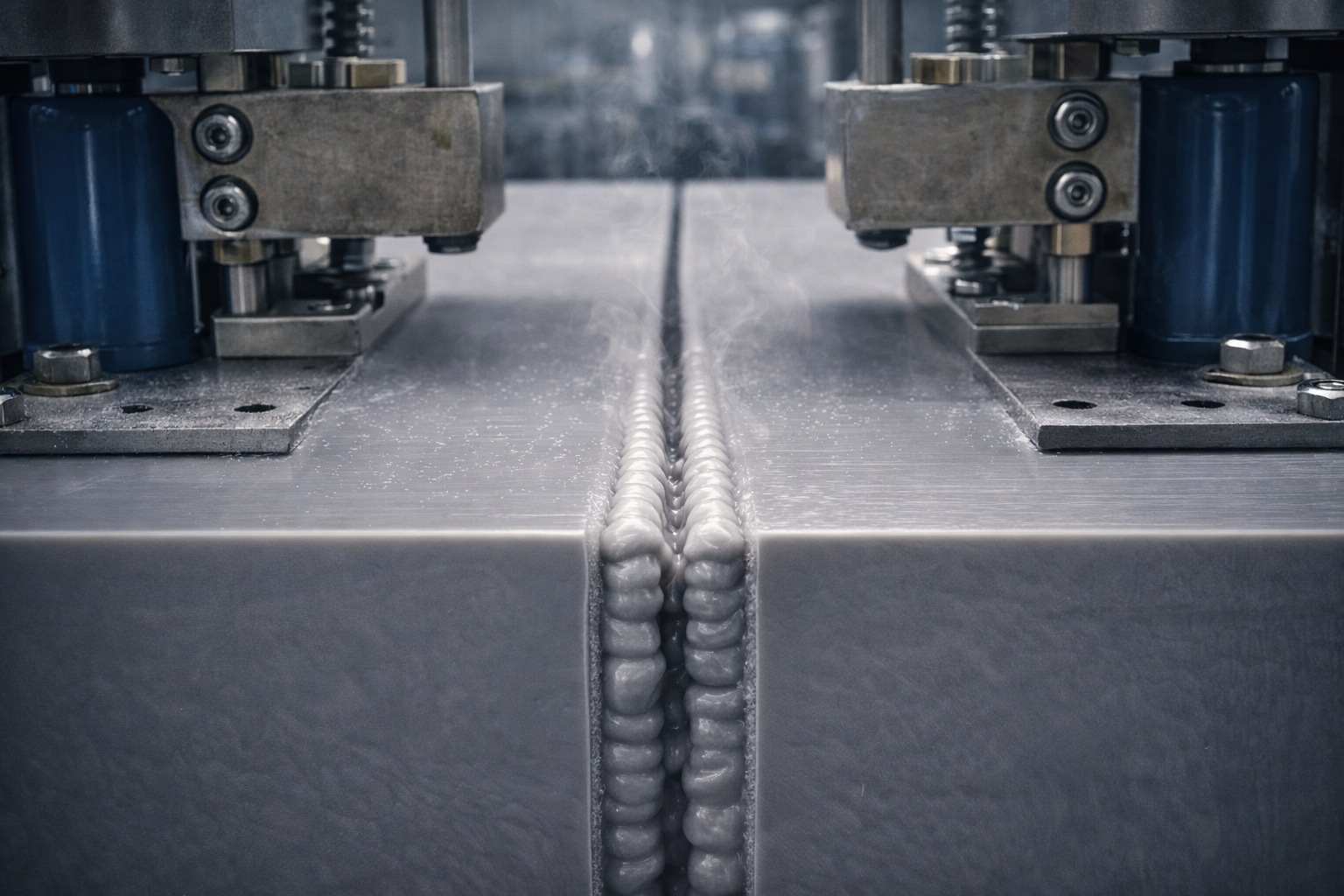

4.1. Phương Pháp Hàn Butt Fusion (Hàn Giáp Mối Tấm Nóng — DVS 2207-1)

Butt fusion welding là phương pháp kết nối hai tấm PP mép đối mép bằng cách gia nhiệt cả hai bề mặt hàn đến trạng thái nóng chảy (molten state) rồi ép chúng lại với nhau dưới áp lực kiểm soát.

Thiết bị hàn butt fusion cho tấm PP:

• Tấm gia nhiệt (heating element/mirror): Phủ PTFE không dính, điện trở gia nhiệt tích hợp
• Bộ điều chỉnh nhiệt độ (temperature controller): Chính xác ±5°C
• Đồng hồ đo áp lực (pressure gauge): Độ phân giải 0,01 N/mm²
• Đồng hồ bấm giờ (timer): Bấm giây chính xác

Thông số quy trình hàn butt fusion (DVS 2207-1:2015) cho PP-H:

Bảng 1 — Thông số hàn butt fusion PP-H theo chiều dày tấm:

Thời gian gia nhiệt = 10 giây × chiều dày (mm) Thời gian làm nguội = 0,8 phút × chiều dày (mm)

Quy trình thực hiện từng bước (Step-by-step procedure):

Bước 1 — Chuẩn bị bề mặt hàn (Surface Preparation):

• Làm sạch bề mặt hàn bằng khăn lau sạch thấm cồn isopropyl (IPA 99%) — lau một lần từ trên xuống, không lau đi lau lại
• Bề mặt phải hoàn toàn khô trước khi đặt lên tấm gia nhiệt (ít nhất 30 giây sau lau IPA)
• Không chạm tay trần vào bề mặt đã lau — mồ hôi tay để lại dấu vân tay làm giảm liên kết

Bước 2 — Căn chỉnh và kẹp (Alignment & Clamping):

• Kẹp hai tấm PP vào bộ kẹp hàn (welding fixture/clamp) sao cho bề mặt hàn song song hoàn toàn
• Khe hở giữa hai bề mặt hàn trước khi đặt tấm nóng: ≤ 0,3mm — kiểm tra bằng lá căn
• Mặt phẳng của hai tấm phải thẳng hàng: Độ lệch mặt phẳng (mismatch) ≤ 0,1 × e_tấm

Bước 3 — Gia nhiệt (Heating Phase):

• Đặt tấm gia nhiệt PP (210°C) vào giữa hai bề mặt hàn
• Áp hai tấm vào tấm gia nhiệt với áp lực P₁ = 0,15 N/mm² — bắt đầu tính thời gian t₁
• Quan sát bead gia nhiệt (heating bead) hình thành đều trên toàn mép — bead đều là dấu hiệu tiếp xúc tốt
• Sau thời gian t₁: Giảm áp lực xuống gần bằng 0 (chỉ đủ để tấm PP tiếp xúc tấm gia nhiệt) — thời gian “ngâm nhiệt” bổ sung này giúp nhiệt phân bố đều theo chiều sâu tấm

Bước 4 — Rút Tấm Gia Nhiệt (Heating Element Removal):

• Rút tấm gia nhiệt ra trong thời gian ≤ t₂ (xem bảng) — đây là bước quan trọng nhất và khó nhất
• Tốc độ rút phải nhanh nhưng không giật cục — rút quá chậm làm bề mặt nóng chảy nguội bớt trước khi ghép; rút quá nhanh tạo nhiễu loạn bề mặt nóng chảy
• Ngay sau khi rút tấm gia nhiệt: Ghép ngay hai tấm PP lại với nhau

Bước 5 — Ép Hàn (Joining Phase):

• Áp lực ép P₂ = 0,15 N/mm² — tăng từ từ trong 3–5 giây đến giá trị mục tiêu
• Không được ép đột ngột hay vọt quá áp lực P₂ — ép quá mạnh đẩy vật liệu nóng chảy ra ngoài mối hàn, tạo ra bead quá to và lớp tiếp xúc mỏng bên trong
• Duy trì áp lực P₂ không đổi trong toàn bộ thời gian làm nguội t₃

Bước 6 — Làm Nguội (Cooling Phase):

• Duy trì áp lực P₂ trong toàn bộ thời gian t₃
• Tuyệt đối không dùng nước, quạt hay bất kỳ phương pháp làm nguội cưỡng bức nào — làm nguội không đều tạo ứng suất nhiệt cục bộ trong mối hàn, làm giảm độ bền đến 30–40%
• Làm nguội tự nhiên trong không khí tĩnh là duy nhất được phép

Bước 7 — Tháo Kẹp Và Kiểm Tra Sơ Bộ:

• Chỉ tháo kẹp sau khi hoàn thành t₃ — không tháo sớm
• Kiểm tra hình thức bead mối hàn:
  • Bead đều hai phía, liên tục không đứt đoạn ✅
  • Chiều cao bead = 0,1 × e_tấm ± 0,5mm ✅
  • Bead không bị cháy, không đổi màu nâu ✅
  • Không có khe hở lộ (visible gap) trong mối hàn ✅

Điều kiện môi trường bắt buộc khi hàn butt fusion:

• Nhiệt độ không khí: +5°C đến +40°C — dưới +5°C tấm PP quá cứng, trên +40°C tấm PP quá mềm, cả hai đều ảnh hưởng chất lượng
• Độ ẩm tương đối: < 85% RH — không hàn khi mưa, sương mù dày hay trong phòng kín hơi ẩm
• Không hàn trong gió mạnh (> 3 m/s) mà không có màn che gió — gió làm mất nhiệt nhanh tại bề mặt nóng chảy

4.2. Phương Pháp Hàn Đùn (Extrusion Welding — DVS 2207-4)

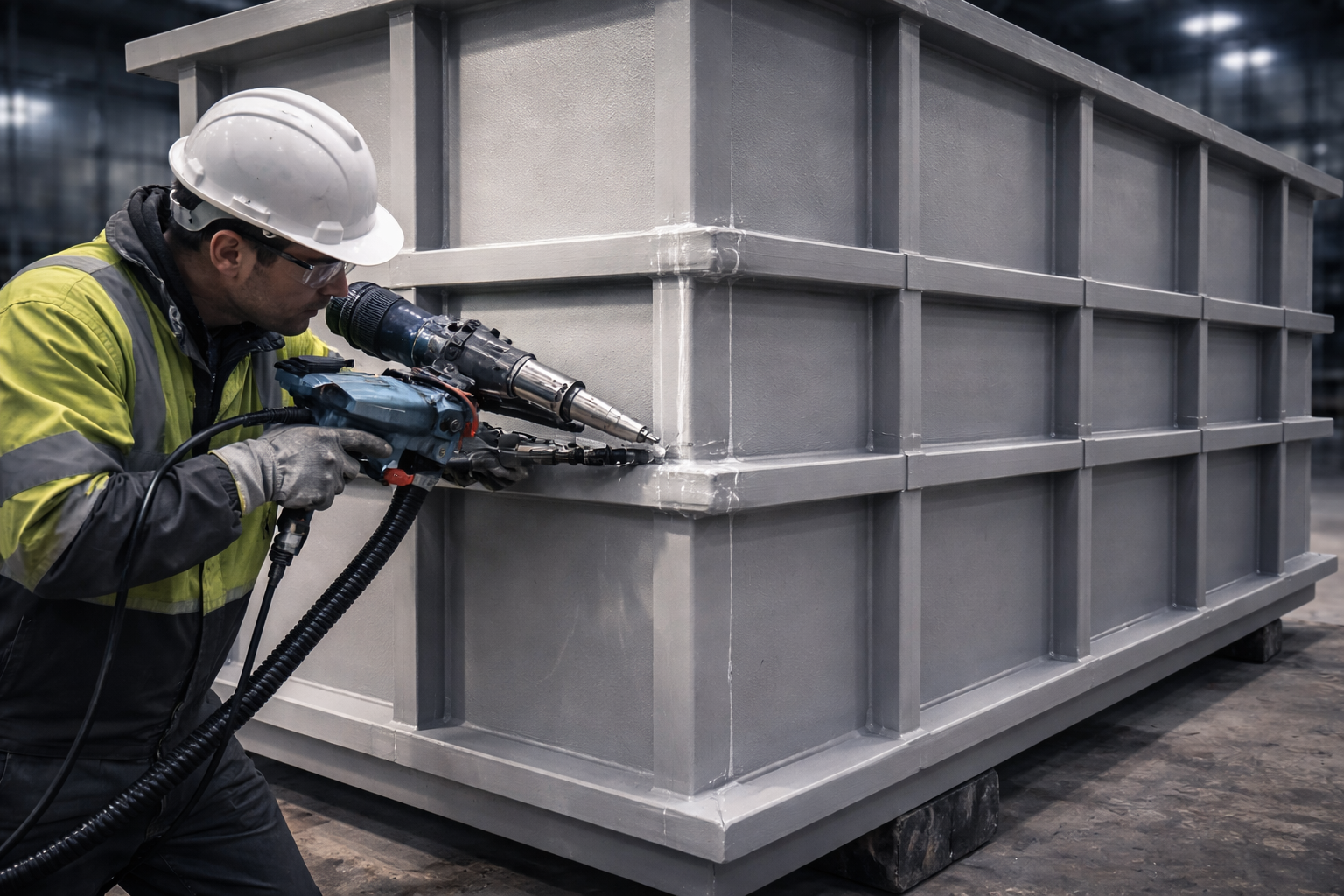

Extrusion welding là phương pháp đùn PP nóng chảy từ súng hàn vào rãnh hàn giữa hai tấm PP đã được gia nhiệt sơ bộ. Được sử dụng cho:

• Hàn gân gia cường (stiffening ribs) vào mặt ngoài bể
• Hàn nozzle và ống nối (inlet/outlet pipe stub) vào thành bể
• Hàn vá sửa chữa (repair welding) các khuyết tật sau kiểm tra
• Hàn đáy bể vào thành bể (fillet weld tại góc trong)

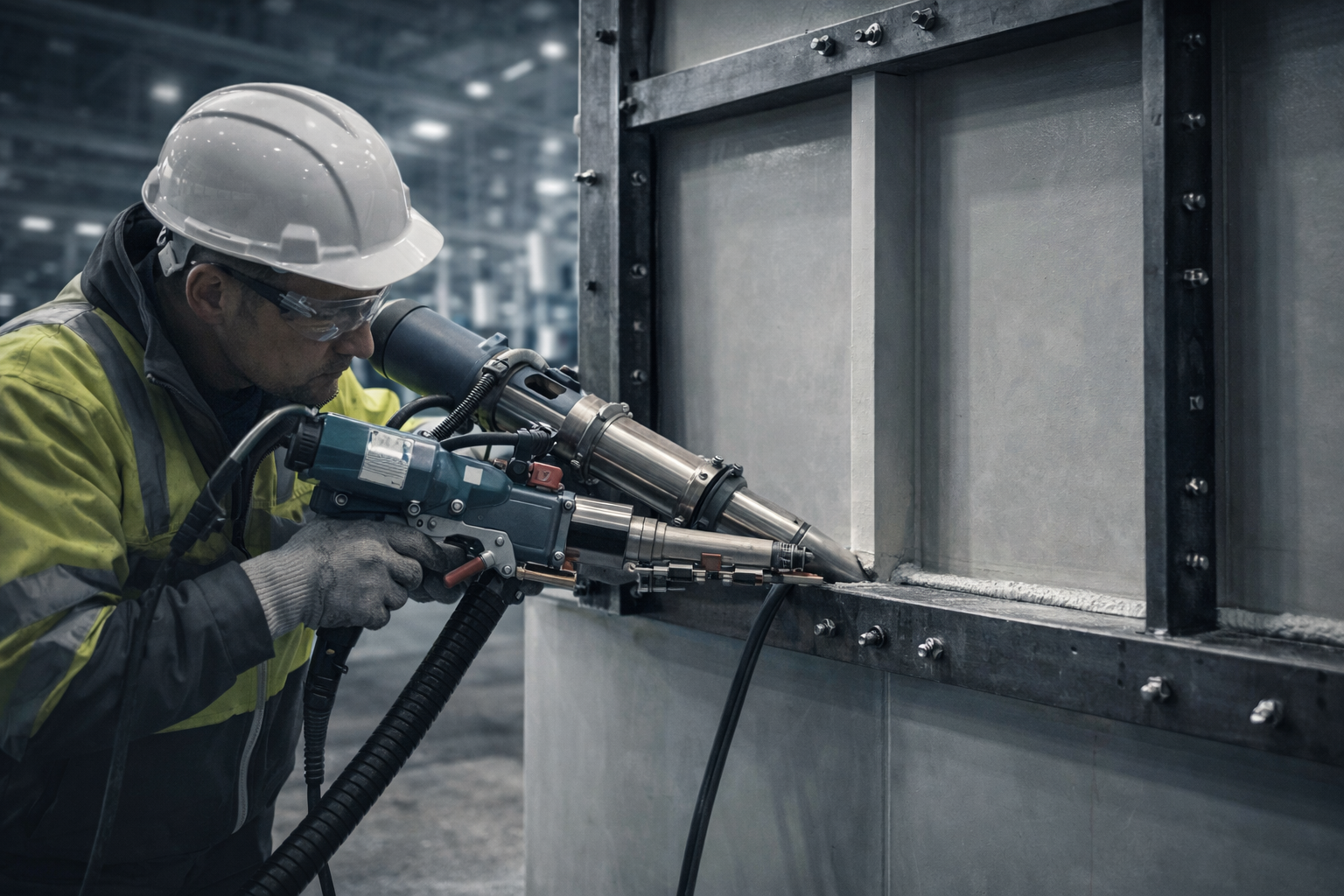

Thiết bị hàn đùn (Extrusion Welder):

• Súng hàn đùn với vít đùn (extrusion screw) đường kính 6–16mm
• Nhiệt độ vật liệu tại đầu vòi: 220–240°C (cao hơn butt fusion 10–30°C vì cần vật liệu đủ chảy để điền đầy rãnh)
• Khí gia nhiệt sơ bộ bề mặt (hot air pre-heater): 240–270°C, lưu lượng 300–500 L/min
• Thanh hàn PP cùng grade, đường kính 3–4mm (nguyên liệu đầu vào vít đùn)

Quy trình hàn đùn (DVS 2207-4):

Bước 1 — Chuẩn bị rãnh hàn (Groove Preparation):

• Rãnh hàn cho góc trong bể (fillet weld): Rãnh hình V hoặc rãnh bậc (step groove) sâu 2–3mm, góc mở 60–70° — dùng dao vạc PP chuyên dụng hoặc dao cắt mỏng
• Làm sạch rãnh: Lau IPA, không chạm tay trần vào rãnh sau khi lau

Bước 2 — Gia Nhiệt Sơ Bộ Bề Mặt (Pre-heating):

• Dùng dòng khí nóng (hot air) 240–270°C gia nhiệt bề mặt hai tấm PP tại rãnh hàn đến trạng thái chảy nhẹ bề mặt (glossy surface appearance)
• Khoảng cách đầu phun khí đến bề mặt: 10–20mm
• Thời gian gia nhiệt: 15–30 giây tùy chiều dày tấm — không gia nhiệt quá lâu tránh cháy PP

Bước 3 — Đùn Vật Liệu Hàn (Extrusion):

• Di chuyển đầu súng hàn đều theo đường rãnh với tốc độ 80–150 mm/phút
• Áp lực tiếp xúc súng hàn lên bề mặt: Đủ để PP đùn điền đầy rãnh mà không bị lồi quá mức
• Lớp hàn đùn đơn (single pass): Tối đa dày 8–10mm — mối hàn dày hơn cần nhiều lớp (multi-pass)
• Góc súng hàn so với bề mặt: 45–70°

Bước 4 — Làm Phẳng Bề Mặt Mối Hàn:

• Sau khi hàn: Dùng bay làm phẳng PP nóng chảy được phép trong 15–20 giây đầu
• Sau khi nguội hoàn toàn (≥ 30 phút): Nếu cần bề mặt nhẵn phẳng, có thể bào hoặc file nhẹ — nhưng không bào sâu vào vùng PP gốc

4.3. Trình Tự Hàn Ghép Bể Chữ Nhật — Tránh Tích Lũy Ứng Suất

Trình tự ghép tấm ảnh hưởng lớn đến ứng suất dư (residual stress) trong kết cấu bể. Trình tự chuẩn cho bể chữ nhật 4 thành + đáy:

Bước 1: Hàn hai thành dài (side walls) vào đáy bể — mối hàn góc trong
Bước 2: Hàn hai thành ngắn (end walls) vào đáy — mối hàn góc trong
Bước 3: Hàn hai góc thẳng đứng (vertical corners) nối các thành với nhau
Bước 4: Hàn gân gia cường ngang (horizontal stiffening ribs) ngoài thành
Bước 5: Hàn gân gia cường dọc (vertical stiffeners) nếu bể cao > 1.500mm
Bước 6: Hàn nozzle, manhole, overflow fitting
Bước 7: Hàn nắp bể (nếu có)

Nguyên tắc trình tự hàn:

• Luôn hàn từ tâm ra ngoài, từ dưới lên trên
• Không hàn mối đối diện liên tiếp (alternate welds) — gây kéo tấm về hai phía tạo ứng suất uốn
• Để nguội ít nhất 15 phút giữa các mối hàn kề nhau — không hàn mối tiếp theo khi mối liền kề vừa xong còn nóng

Giai Đoạn 5: Thiết Kế Và Thi Công Gân Gia Cường

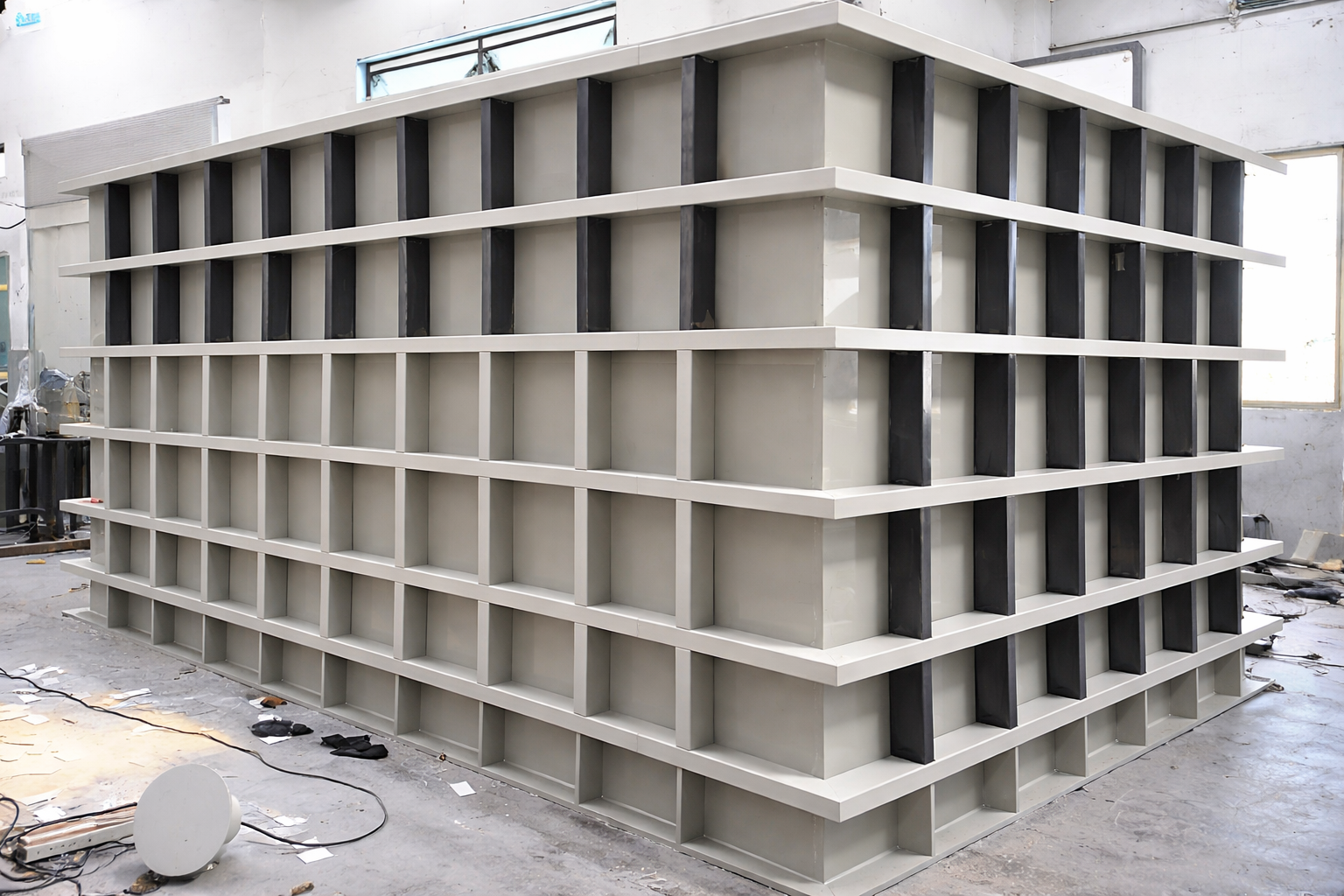

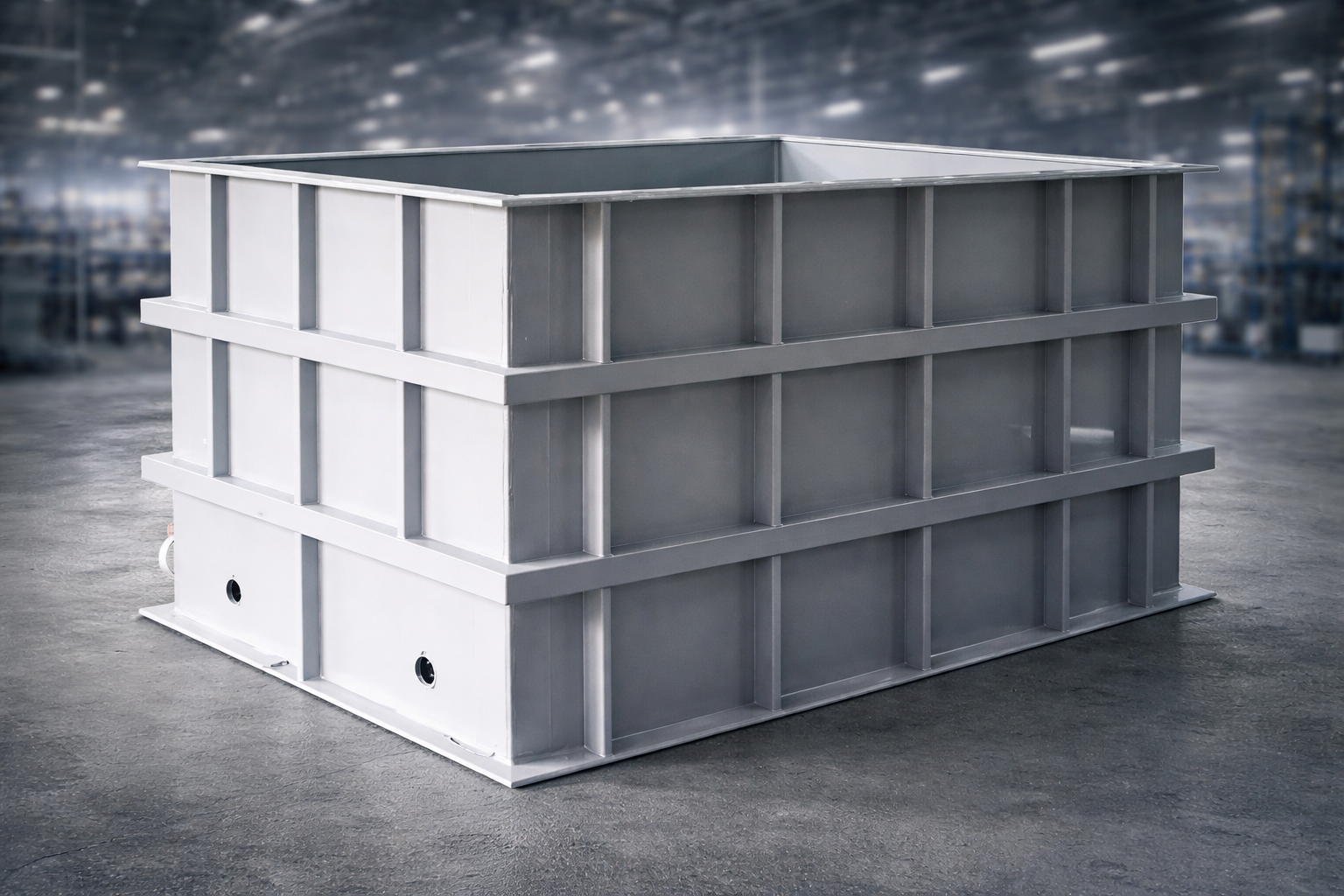

5.1. Vai Trò Của Gân Gia Cường (Stiffening Ribs)

Tấm PP phẳng dưới áp lực thủy tĩnh có xu hướng phình ra ngoài (bulging) — đặc biệt tại thành bể chiều cao lớn và đáy bể khi đổ đầy. Gân gia cường (ribs) hàn đùn vào mặt ngoài tấm PP hoạt động như dầm chịu uốn phân tán, truyền tải trọng thủy tĩnh từ bề mặt tấm vào cấu trúc khung cứng.

Khi nào cần gân gia cường:

• Thành bể cao > 500mm với bất kỳ chiều dày nào
• Tấm PP chiều dày < 15mm khi chứa dung dịch mật độ > 1.100 kg/m³
• Bể có kích thước ngang > 1.500mm (L hoặc W)
• Bất kỳ tấm PP nào chịu áp suất bên trong (bể kín có áp lực khí)

5.2. Tính Toán Gân Gia Cường (DVS 2205 — Section 4)

Khoảng cách giữa các gân ngang (rib spacing) theo chiều cao tấm:

a_max = √(10 × e³ × σ_zul / (f × p))

Trong đó:

• e (mm): Chiều dày tấm PP
• σ_zul (N/mm²): Ứng suất cho phép tại nhiệt độ vận hành
• f: Hệ số độ võng cho phép = 0,003 (độ võng tối đa = 0,3% chiều cao)
• p (N/mm²): Áp lực thủy tĩnh tại điểm tính

Khoảng cách gân thực hành thông dụng:

Tiết diện gân gia cường tiêu chuẩn:

Gân hình chữ T (T-section rib) cho phép giữ khoảng cách gân lớn hơn với chiều dày gân nhỏ hơn — hiệu quả hơn về vật liệu, nhưng phức tạp hơn khi hàn đùn.

Giai Đoạn 6: Lắp Đặt Nozzle, Flange Và Phụ Kiện

6.1. Nguyên Tắc Thiết Kế Và Lắp Đặt Nozzle

Nozzle (đầu nối ống) là điểm yếu tiềm năng nhất trên thân bể PP nếu không được thiết kế và lắp đặt đúng chuẩn — vì đây là điểm chịu đồng thời tải trọng thủy tĩnh từ bên trong, tải trọng cơ học từ đường ống bên ngoài và ứng suất nhiệt từ sự chênh lệch giãn nở giữa ống và bể.

Cấu tạo nozzle tiêu chuẩn cho bể PP:

[Thành bể PP] ← hàn đùn mối hàn góc kép (double fillet weld) ← [Stub end PP]
                                                                       ↓
                                                              [Loose flange PP]
                                                                       ↓
                                                    [Gioăng PTFE / EPDM]
                                                                       ↓
                                                    [Mặt bích đầu ống/van]

Yêu cầu kỹ thuật khi hàn nozzle vào thành bể:

• Lỗ trên thành bể phải được khoan/cắt chính xác đường kính = D_ngoài stub end + 2×1mm (khe hở lắp ráp 1mm mỗi phía)
• Mối hàn nozzle vào thành: Hàn đùn double fillet — một lớp phía trong (nếu tiếp cận được) và một lớp phía ngoài
• Chiều cao fillet weld tối thiểu = 0,7 × min(e_thành, e_nozzle)
• Tuyệt đối không dùng keo dán, silicon hay bất kỳ chất kết dính nào thay thế hàn nhiệt

Khoảng cách tối thiểu giữa các nozzle:

• Khoảng cách tâm-tâm ≥ 3 × D_ngoài nozzle lớn hơn — để tránh hai vùng ứng suất tập trung chồng nhau
• Khoảng cách từ tâm nozzle đến cạnh bể ≥ 2 × D_ngoài nozzle

6.2. Lắp Đặt Van PP Và Phụ Kiện

Van PP cho bể trong khu công nghiệp:

Lực siết bu-lông flange PP (torque specification):

Cảnh báo: Siết vượt quá lực tối đa sẽ nứt flange PP ngay lập tức hoặc tạo vết nứt vi mô phát triển chậm — hỏng hóc sau 3–12 tháng.

Gioăng flange:

• Môi trường axit và kiềm thông thường: Gioăng PTFE (full face, chiều dày 3mm)
• Môi trường H₂O₂, NaOCl: PTFE bắt buộc (EPDM bị oxy hóa)
• Môi trường nước và dung dịch trung tính ≤ 60°C: EPDM chấp nhận được
• Tuyệt đối không dùng gioăng cao su tự nhiên (natural rubber) — bị tấn công bởi hầu hết axit và dung môi

Giai Đoạn 7: Lắp Đặt Bể Lên Nền Móng Và Hệ Thống Đỡ

7.1. Yêu Cầu Nền Móng Cho Bể PP

Độ phẳng nền (foundation flatness) — Yêu cầu khắt khe nhất: Bể PP đặt trên nền không phẳng bị “chồng lên mặt lồi” của nền bê tông — tạo ứng suất uốn cục bộ tại điểm tiếp xúc. Với bể PP lớn (> 5.000L), ứng suất này đủ lớn để gây nứt đáy bể trong 1–3 năm, đặc biệt khi bể đầy nước nặng.

Tiêu chí độ phẳng nền bắt buộc:

• Độ lệch ≤ 5mm/2m cho bể nhỏ (≤ 2.000L)
• Độ lệch ≤ 3mm/2m cho bể vừa (2.000–10.000L)
• Độ lệch ≤ 2mm/2m cho bể lớn (> 10.000L)

Nếu nền không đạt: Phải xử lý bề mặt nền bằng vữa tự chảy (self-leveling mortar) hoặc tấm cao su chịu nén đệm (neoprene pad, chiều dày 10–20mm) đặt giữa đáy bể và nền bê tông.

7.2. Hệ Thống Đệm Và Đỡ Đáy Bể

Tấm đệm đáy (base pad):

• Vật liệu: Tấm PP hoặc HDPE dày 20–30mm, rộng ít nhất bằng toàn bộ diện tích đáy bể
• Không dùng gỗ (hút ẩm, mục nát) hay cao su cứng (cứng không điều chỉnh được)
• Tấm PP đệm phải được kiểm tra độ phẳng trước khi đặt bể lên

Đỡ thành bể (side wall support): Bể PP cao > 1.500mm cần có hệ thống đỡ thành bên ngoài (external lateral support):

• Khung thép mạ kẽm bao quanh bể (steel frame) với khoảng cách từ khung đến thành bể: 10–15mm (khe hở cho giãn nở nhiệt)
• Đệm PP/HDPE giữa khung thép và thành bể — tránh tiếp xúc trực tiếp kim loại-PP
• Không kẹp cứng bể vào khung — PP cần được phép giãn nở tự do

Neo cố định chống lật (overturning restraint): Bể PP cao, hẹp (tỷ lệ H/D > 1,5) có nguy cơ lật khi rỗng và bị tác động lực ngang. Cần neo cố định:

• Dây đai PP hoặc dây cáp PP quanh bể, neo vào tường hoặc cột kết cấu
• Khoảng cách neo: 1/3 và 2/3 chiều cao bể
• Đệm PP/cao su giữa dây đai và thành bể

7.3. Hệ Thống Thoát Thứ Cấp (Secondary Containment)

Mọi bể chứa hóa chất trong khu công nghiệp theo QCVN 40:2011/BTNMT và tiêu chuẩn NFPA 30 phải có hệ thống chứa tràn thứ cấp (secondary containment):

• Dung tích secondary containment ≥ 110% dung tích bể chứa chính
• Vật liệu: PP-H hoặc HDPE — phải kháng cùng hóa chất với bể chính
• Không có đường thoát tự động từ secondary containment ra cống thoát nước — hóa chất tràn phải được thu gom và xử lý

Giai Đoạn 8: Kiểm Tra Chất Lượng Mối Hàn — NDT Và Phương Pháp Kiểm Tra

8.1. Kiểm Tra Hình Thức (Visual Inspection — VT)

Đây là kiểm tra đầu tiên và bắt buộc cho 100% mối hàn trên bể PP, thực hiện ngay sau khi mối hàn nguội hoàn toàn:

Checklist kiểm tra hình thức mối hàn butt fusion:

Checklist kiểm tra hình thức mối hàn đùn:

8.2. Kiểm Tra Xuyên Sáng (Spark Test / Electrical Holiday Test)

Spark test (High-voltage holiday detector) là phương pháp kiểm tra không phá hủy (NDT) đặc trưng nhất cho bể và ống PP:

Nguyên lý: Thiết bị tạo ra điện thế cao (15.000–30.000V DC) qua đầu dò (probe) quét dọc mối hàn và bề mặt tấm PP. Tại bất kỳ điểm nào có khiếm khuyết (pin hole, micro-crack, incomplete fusion) — điện cao thế đánh xuyên qua lớp PP mỏng tạo ra tia lửa điện (spark) và tiếng kêu “lách cách” — alarm phát ra ngay lập tức.

Thông số spark test cho bể PP:

• Điện thế kiểm tra: 10.000V/mm chiều dày tấm (ví dụ: tấm 10mm → 100.000V; tấm 15mm → 150.000V)
• Thực tế thiết bị thị trường: 15.000–30.000V — phù hợp cho tấm PP ≤ 20–30mm
• Tốc độ quét đầu dò: ≤ 150 mm/giây — quét chậm hơn với tấm dày
• Phạm vi quét: Toàn bộ 100% mối hàn + 50mm mỗi bên mối hàn

Quy trình spark test thực hành:

1. Đảm bảo bề mặt bể PP khô hoàn toàn — hơi ẩm bề mặt tạo ra spark giả
2. Nối đầu đất (earth ground) vào bể PP (dây đồng dán băng dính vào bề mặt PP, nối với đất)
3. Quét đầu dò theo đường thẳng dọc toàn bộ mối hàn, không bỏ sót
4. Đánh dấu bằng bút nhớ tại mọi điểm phát spark
5. Sau khi quét xong: Sửa chữa mọi điểm khuyết tật bằng hàn đùn cục bộ, sau đó spark test lại 100%

8.3. Kiểm Tra Uốn Mẫu Hàn (Bend Test — Destructive)

Đối với mối hàn butt fusion quan trọng (mối hàn chịu áp lực cao, mối hàn nozzle chịu tải trọng ống), thực hiện bend test theo ISO 13953:

• Cắt mẫu thử (coupon) vuông góc với mối hàn: Rộng 25mm, chiều dài đủ để uốn
• Uốn mẫu 180° quanh thanh uốn đường kính = 5 × e_tấm
• Tiêu chí đạt: Mẫu không gãy rời tại mối hàn; nếu gãy — gãy tại vật liệu gốc (không phải tại mối hàn)
• Tần suất: 1 mẫu bend test cho mỗi 10m mối hàn butt fusion quan trọng, hoặc mỗi khi thay thợ hàn

8.4. Kiểm Tra Siêu Âm (Ultrasonic Testing — UT) Cho Mối Hàn Dày

Với mối hàn butt fusion tấm PP dày ≥ 20mm (bể lớn, áp lực cao), kiểm tra UT phát hiện khuyết tật bên trong mối hàn (void, delamination, lack of fusion) mà VT và spark test không phát hiện được:

• Thiết bị UT chuyên dụng cho nhựa PP (âm tần 2–5 MHz, đầu dò phẳng)
• Coupling agent: Gel glycerin hoặc nước — không dùng dầu máy hay mỡ
• Phạm vi kiểm tra: 100% mối hàn butt fusion tấm ≥ 20mm trong bể áp lực
• Tiêu chí loại: Bất kỳ khuyết tật phản xạ ≥ 3mm chiều dài

Giai Đoạn 9: Thử Áp Và Nghiệm Thu Chất Lượng

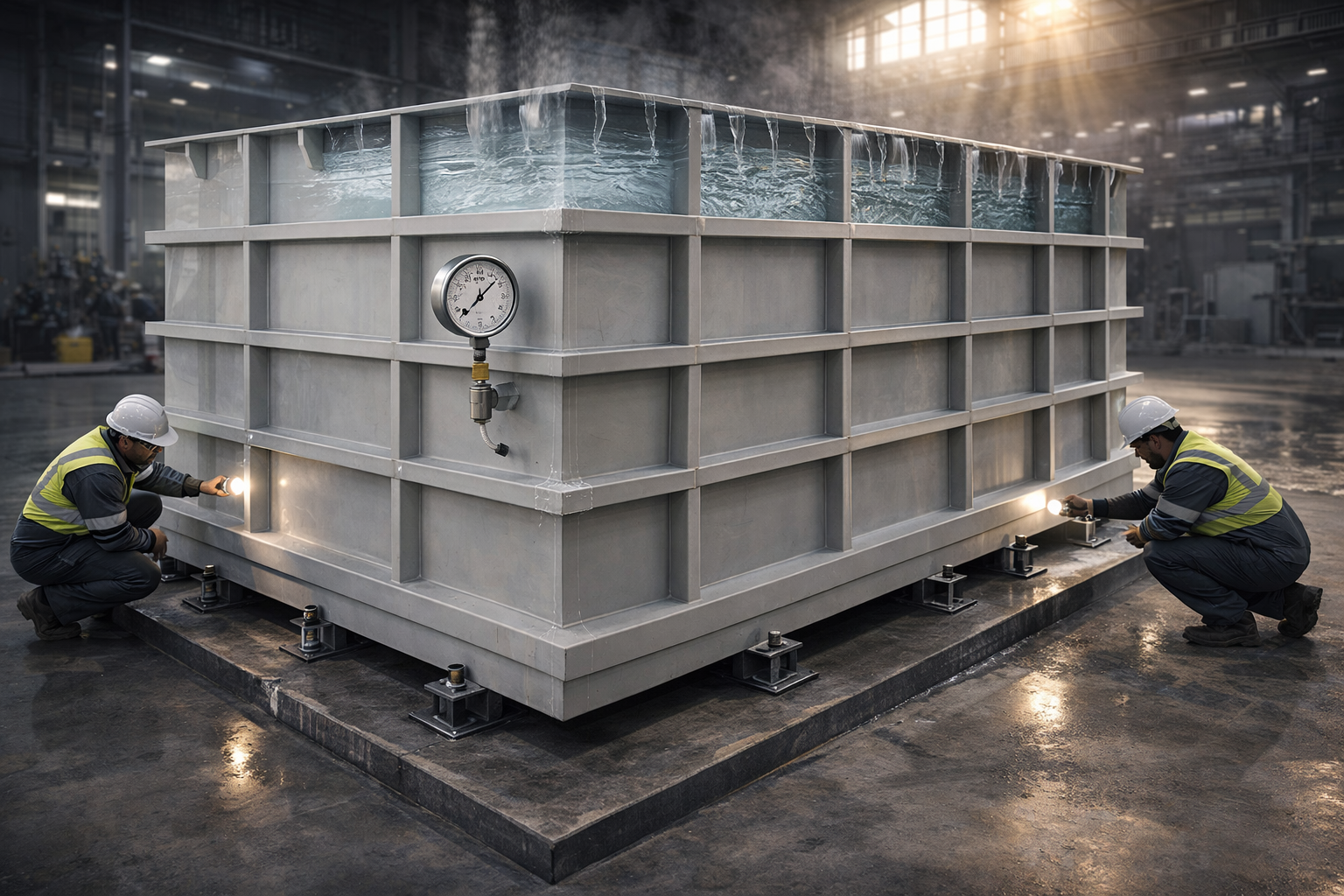

9.1. Thử Áp Thủy Lực (Hydraulic Pressure Test)

Thử áp thủy lực là bước nghiệm thu cuối cùng và bắt buộc trước khi đưa bể vào vận hành. Không có bể PP nào được đưa vào chứa hóa chất thực sự mà chưa qua thử áp thủy lực.

Quy trình thử áp tiêu chuẩn (theo EN 805 và TCVN 8820):

Bước 1 — Chuẩn bị thử áp:

• Lắp hoàn chỉnh tất cả nozzle, flange, van và phụ kiện trước khi thử áp
• Đóng toàn bộ van xả; để van thông hơi (vent valve) ở trên cùng mở để xả khí khi đổ nước
• Kết nối đường cấp nước sạch vào van thấp nhất

Bước 2 — Đổ đầy nước:

• Đổ nước sạch (không phải nước biển hay nước có hóa chất) từ từ vào bể
• Khi nước tràn ra van thông hơi đỉnh: Đóng van thông hơi
• Kiểm tra sơ bộ rò rỉ hình thức khi bể đầy nước ở áp lực thủy tĩnh tự nhiên

Bước 3 — Tăng áp từ từ:

• Dùng bơm tay hoặc bơm điện áp thấp tăng áp từ từ
• Tốc độ tăng áp: Không quá 0,5 bar/phút
• Áp suất thử = 1,5 × áp suất làm việc thiết kế (MOP)
• Đối với bể chứa thông thường (không áp): Áp suất thử = 1,3 × áp suất thủy tĩnh tối đa (tương đương chiều cao nước + 30%)

Bước 4 — Duy trì áp lực:

• Giữ áp suất thử trong 24 giờ
• Giai đoạn đầu (1–6 giờ): Áp suất có thể giảm nhẹ 1–3% do biến dạng đàn hồi của PP (creep) — đây là hiện tượng bình thường
• Theo dõi liên tục bằng đồng hồ áp suất kỹ thuật số độ phân giải 0,01 bar

Bước 5 — Đọc kết quả và phán xét:

• ĐẠTÄÃ: Áp suất không giảm quá 1,5% trong 1 giờ cuối của 24 giờ thử; không có giọt nước rò rỉ tại bất kỳ vị trí nào (mối hàn, flange, gioăng)
• KHÔNG ĐẠT: Áp suất giảm nhanh, có giọt nước rò rỉ nhìn thấy, hoặc biến dạng vĩnh viễn của tấm PP

Bước 6 — Xử lý kết quả không đạt:

• Xác định vị trí rò rỉ bằng cách: Bôi nước xà phòng lên tất cả mối hàn và flange — bong bóng nổi lên tại điểm rò rỉ
• Xả áp và xả nước hoàn toàn trước khi sửa chữa
• Sửa chữa: Hàn đùn bổ sung tại điểm rò rỉ (sau khi bề mặt khô hoàn toàn)
• Thử áp lại từ đầu sau khi sửa chữa — không được rút ngắn thời gian thử

9.2. Thử Kín Không Áp (Low-Pressure Leak Test) Cho Bể Không Áp

Đối với bể chứa thông thường (open top, không có áp lực khí), thay thế thử áp thủy lực bằng thử kín không áp (air leak test):

• Bơm không khí vào bể kín đến áp suất 0,3 bar (30 kPa)
• Bôi nước xà phòng toàn bộ mối hàn và điểm kết nối
• Giữ 30 phút: Không có bong bóng và áp suất không giảm → Đạt

9.3. Hồ Sơ Nghiệm Thu (Quality Documentation Package)

Hồ sơ nghiệm thu hoàn chỉnh bàn giao cho khách hàng tại khu công nghiệp gồm:

Giai Đoạn 10: Bàn Giao, Commissioning Và Hướng Dẫn Vận Hành

10.1. Quy Trình Commissioning Bể PP Lần Đầu

Commissioning (đưa bể vào vận hành lần đầu) đòi hỏi quy trình riêng để đảm bảo bể PP không bị sốc nhiệt hoặc sốc hóa chất ngay từ đầu:

Bước 1 — Rửa và tẩy bề mặt PP trước khi đổ hóa chất:

• Rửa bể bằng nước sạch 2–3 lần để loại bỏ bụi bẩn từ thi công
• Với bể chứa hóa chất tinh khiết (phòng thí nghiệm, dược phẩm): Ngâm nước DI + HNO₃ 5% trong 24 giờ → xả → rửa nước DI 3 lần trước khi dùng
• Kiểm tra lại tất cả van và kết nối bằng mắt trước khi đổ hóa chất

Bước 2 — Đổ hóa chất lần đầu (First Fill) — Từ Từ Và Có Kiểm Soát:

• Đổ hóa chất vào bể từ từ — không đổ đột ngột làm mực chất lỏng tăng nhanh tạo áp lực thủy động bất ngờ
• Quan sát liên tục trong 30 phút đầu sau khi bắt đầu đổ
• Theo dõi mức hóa chất và kiểm tra tất cả nozzle, van sau khi mức đạt 25%, 50%, 75% và 100%

Bước 3 — Kiểm Tra Vận Hành Ở Nhiệt Độ Cao (Nếu Có): Với bể vận hành ở nhiệt độ cao (> 50°C): Tăng nhiệt độ từng bước 10°C, giữ 30 phút tại mỗi bước, quan sát bể trước khi tiếp tục tăng. Tránh sốc nhiệt đột ngột từ nhiệt độ phòng lên 80°C trong một lần.

10.2. Hướng Dẫn Vận Hành Và Bảo Dưỡng Định Kỳ Bàn Giao Cho Chủ Đầu Tư

Tài liệu Operation & Maintenance Manual (O&M Manual) bàn giao:

a) Hướng dẫn vận hành hàng ngày:

• Kiểm tra mực hóa chất và tình trạng van mỗi ca
• Không cho phép mực hóa chất vượt quá mức thiết kế (overflow level)
• Không để bể rỗng hoàn toàn lâu dài khi vận hành ở nhiệt độ cao — bể rỗng + nhiệt độ cao làm biến dạng bể nhanh hơn bể đầy

b) Lịch bảo dưỡng định kỳ:

c) Hướng dẫn xử lý tình huống khẩn cấp:

• Rò rỉ nhỏ tại gioăng: Xả bể, thay gioăng, kiểm tra flange
• Rò rỉ tại mối hàn: Xả bể, làm khô, hàn đùn sửa chữa
• Biến dạng thành bể: Không đổ thêm hóa chất — liên hệ nhà thầu đánh giá kết cấu ngay

Bảng Tóm Tắt Kiểm Soát Chất Lượng 10 Giai Đoạn

Những Lỗi Thi Công Phổ Biến Nhất Tại Khu Công Nghiệp Việt Nam Và Cách Phòng Tránh

Qua thực tế thi công và sửa chữa bể PP tại các khu công nghiệp Bình Dương, Đồng Nai, Long An, Hà Nội và Đà Nẵng, đội kỹ thuật ghi nhận 10 lỗi phổ biến nhất theo thứ tự tần suất xảy ra:

Lỗi #1 — Hàn butt fusion ở nhiệt độ tấm gia nhiệt sai (phổ biến nhất): Biểu hiện: Mối hàn bị tách rời khi thử bend test; spark test phát hiện nhiều điểm. Nguyên nhân: Nhiệt kế tấm gia nhiệt hỏng hoặc hiệu chuẩn sai. Phòng tránh: Kiểm tra nhiệt kế bằng nhiệt kế đối chiếu mỗi sáng; thay thế ngay nếu sai lệch > ±10°C.

Lỗi #2 — Không bù giãn nở nhiệt đường ống PP kết nối bể: Biểu hiện: Mối hàn nozzle nứt sau 6–18 tháng vận hành ở nhiệt độ cao. Nguyên nhân: Đường ống PP cố định cứng vào bể, không có expansion joint hay U-loop. Phòng tránh: Thiết kế mandatoryU-loop hoặc flexible connection ≤ 1m từ bể với mọi đường ống nhiệt độ > 40°C.

Lỗi #3 — Gân gia cường không đủ hoặc bố trí sai khoảng cách: Biểu hiện: Thành bể phình lồi sau 1–3 năm (phình vĩnh viễn — PP creep). Nguyên nhân: Thiết kế khoảng cách gân theo cảm tính, không theo DVS 2205. Phòng tránh: Tính toán khoảng cách gân theo công thức DVS 2205 từng trường hợp cụ thể.

Lỗi #4 — Dùng PP tái sinh thay PP-H nguyên sinh: Biểu hiện: Bể bị giòn, nứt sau 2–4 năm; mối hàn yếu và tách rời. Nguyên nhân: Nhà thầu giảm chi phí vật liệu. Phòng tránh: Yêu cầu CoA và chứng nhận virgin grade; kiểm tra MFR theo ISO 1133 tại phòng thí nghiệm độc lập.

Lỗi #5 — Thay thanh hàn PP-R vào chỗ cần PP-H: Biểu hiện: Mối hàn yếu, tách tại bề mặt liên kết khi thử bend test. Nguyên nhân: Nhầm lẫn hay tiện thể dùng thanh có sẵn. Phòng tránh: Dán nhãn màu phân biệt kho thanh hàn PP-H (đỏ) và PP-R (xanh).

Lỗi #6 — Hàn khi bề mặt tấm ướt (mưa, sương, hơi nước nhà xưởng dệt nhuộm): Biểu hiện: Mối hàn có bong bóng hơi nước bên trong; spark test phát hiện nhiều. Phòng tránh: Lau IPA + thổi khô bằng hot gun trước khi hàn; không hàn khi RH > 85%.

Lỗi #7 — Siết bu-lông flange PP quá lực: Biểu hiện: Flange nứt ngay khi siết hoặc nứt sau 1–6 tháng. Phòng tránh: Dùng torque wrench (cờ lê lực) với lực siết theo bảng tiêu chuẩn; không siết bằng cảm nhận tay.

Lỗi #8 — Đặt bể trên nền không phẳng mà không dùng tấm đệm: Biểu hiện: Đáy bể nứt sau 2–5 năm tại điểm tiếp xúc điểm nền. Phòng tránh: Kiểm tra và ghi lại độ phẳng nền trước khi đặt bể; đặt tấm PP đệm 20mm toàn bộ đáy.

Lỗi #9 — Không thực hiện thử áp 24h mà chỉ thử 1–2 giờ: Biểu hiện: Phát hiện rò rỉ sau khi đã đổ hóa chất vào vận hành. Phòng tránh: Thử áp tối thiểu 24h là yêu cầu không thể rút ngắn — đây là thời gian cần để PP ổn định creep và để mọi khiếm khuyết nhỏ biểu hiện.

Lỗi #10 — Hồ sơ thi công không đầy đủ, không có as-built drawing: Biểu hiện: Không thể xác định vị trí nozzle và mối hàn khi cần sửa chữa. Phòng tránh: Lập as-built drawing và hồ sơ nghiệm thu đầy đủ là bắt buộc — không bàn giao bể nếu chưa có hồ sơ.

Tiêu Chuẩn Áp Dụng Tổng Hợp

Kết Luận: Quy Trình Chuẩn — Đầu Tư Bảo Vệ Cho 20 Năm Vận Hành

Toàn bộ 10 giai đoạn thi công bể PP từ A–Z được trình bày trong bài viết này không phải là danh sách “tốt để có” (nice-to-have) mà là yêu cầu kỹ thuật tối thiểu để bể PP đạt tuổi thọ thiết kế 20–25 năm trong môi trường khu công nghiệp.

Ba giai đoạn có tác động lớn nhất đến chất lượng bể PP:

① Giai đoạn 4 — Hàn butt fusion chuẩn DVS 2207-1: Nhiệt độ tấm gia nhiệt đúng ±10°C, thời gian gia nhiệt đúng t₁ = 10 giây/mm, làm nguội tự nhiên đủ thời gian — đây là giai đoạn không thể rút ngắn hay thỏa hiệp, quyết định 80% độ bền mối hàn.

② Giai đoạn 8 — Kiểm tra 100% mối hàn (VT + Spark Test): Mọi bể PP không trải qua spark test 100% mối hàn là bể chưa được nghiệm thu theo tiêu chuẩn — dù nhìn ngoài có vẻ hoàn hảo, khiếm khuyết micro bên trong mối hàn sẽ phát triển thành rò rỉ sau 1–3 năm.

③ Giai đoạn 9 — Thử áp thủy lực 24 giờ: Không có chứng từ thử áp 24 giờ nghĩa là bể chưa được xác nhận tính kín theo tiêu chuẩn — không được phép chứa hóa chất độc hại hay có giá trị.

Trong bối cảnh các khu công nghiệp Việt Nam ngày càng đòi hỏi tiêu chuẩn cao về an toàn hóa chất, bảo vệ môi trường và chất lượng sản phẩm, đầu tư vào quy trình thi công bể PP đúng chuẩn DVS không chỉ là trách nhiệm kỹ thuật mà còn là quyết định kinh doanh đúng đắn — bảo vệ vốn đầu tư thiết bị, bảo vệ chất lượng sản xuất và bảo vệ môi trường cho thế hệ tiếp theo.

Bài viết được biên soạn bởi đội ngũ kỹ sư thi công bể và ống nhựa PP khu công nghiệp — Tham chiếu DVS 2205:2010, DVS 2207-1:2015, DVS 2207-4:2008, ISO 15494:2015, ISO 13953:2001, EN 805:2000, TCVN 8820:2011, QCVN 40:2011/BTNMT, Nghị định 45/2022/NĐ-CP và kinh nghiệm thi công thực tế tại khu công nghiệp Bình Dương, Đồng Nai, Long An, Hà Nam và Hải Phòng 2018–2025.
