Trong các hệ thống tháp chưng cất, tháp hấp thụ khí và tháp xử lý nước thải công nghiệp, vật liệu đệm ngẫu nhiên (random packing media) đóng vai trò then chốt trong việc tối ưu hóa hiệu suất truyền khối (mass transfer efficiency). Trong đó, Pall Ring và Raschig Ring là hai loại vòng đệm phổ biến nhất, được ứng dụng rộng rãi trên toàn thế giới. Vậy hai loại vật liệu này có đặc tính kỹ thuật như thế nào? Khi nào nên chọn loại nào? Bài viết dưới đây sẽ phân tích chuyên sâu để giúp bạn đưa ra quyết định tối ưu.
Vòng Đệm Là Gì? Vai Trò Trong Công Nghệ Tháp

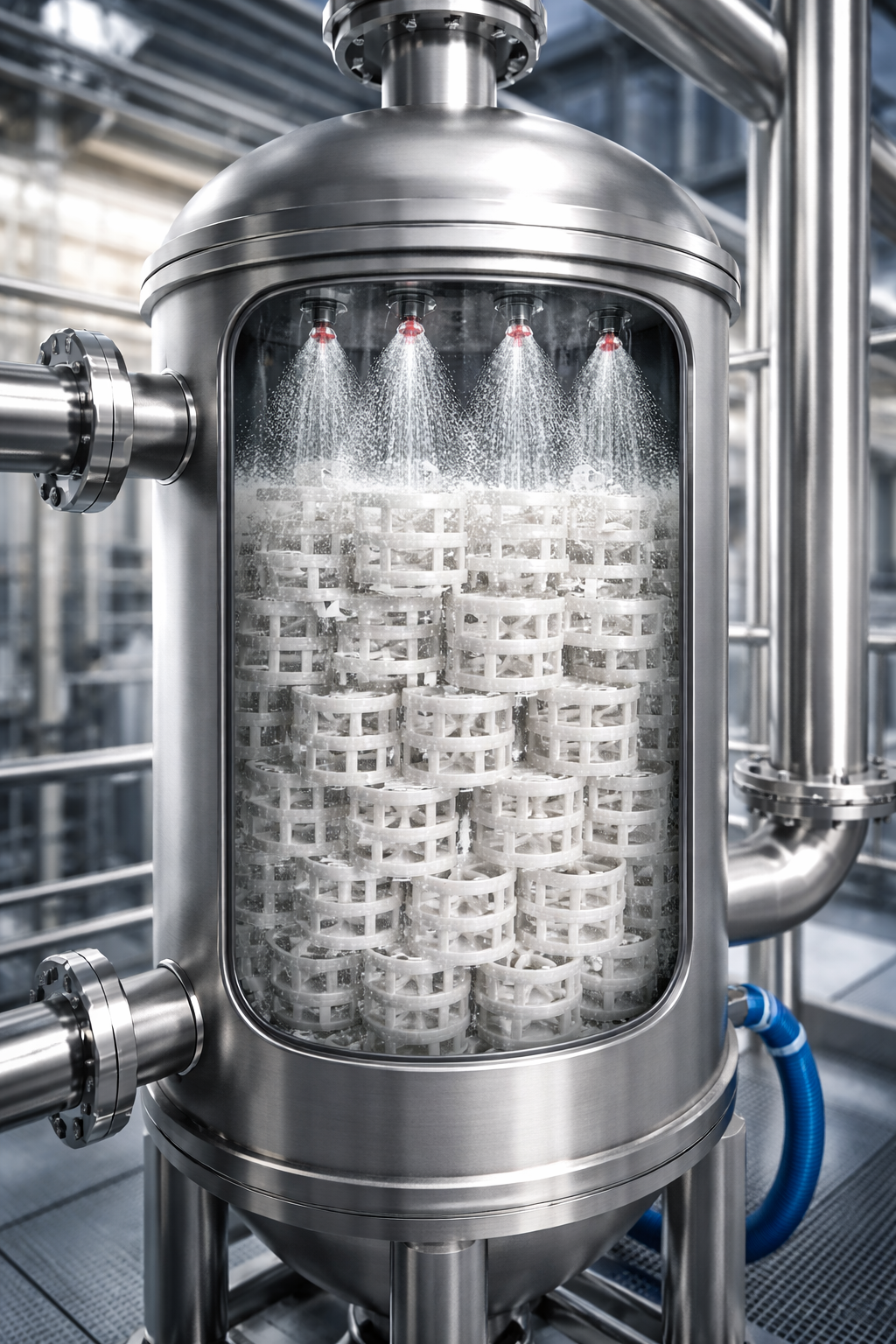

Vòng đệm (tower packing / column packing) là các phần tử rắn được chất ngẫu nhiên (random dumping) hoặc xếp có định hướng bên trong tháp tiếp xúc pha (contactor column), nhằm mục đích tăng diện tích bề mặt tiếp xúc giữa pha lỏng và pha khí/hơi. Quá trình này thúc đẩy các cơ chế truyền khối – truyền nhiệt diễn ra hiệu quả hơn, từ đó nâng cao hiệu suất phân tách, hấp thụ hoặc làm sạch dòng lưu chất.
Các thông số kỹ thuật then chốt cần quan tâm khi lựa chọn vòng đệm bao gồm:
- Diện tích bề mặt riêng (specific surface area) — đơn vị m²/m³
- Độ rỗng (void fraction / porosity) — tỷ lệ thể tích rỗng so với tổng thể tích khối đệm
- Sụt áp (pressure drop, ΔP) — trở lực dòng khí qua lớp đệm
- Hệ số truyền khối tổng thể (overall mass transfer coefficient, KLa hoặc KGa)
- Khả năng chịu tải thủy lực (hydraulic loading capacity)
Raschig Ring Là Gì?
Raschig Ring (vòng Raschig) là loại vòng đệm dạng hình trụ rỗng có chiều cao bằng đường kính, được phát minh bởi kỹ sư người Đức Friedrich Raschig vào năm 1914. Đây là loại vật liệu đệm ngẫu nhiên lâu đời nhất và từng là tiêu chuẩn công nghiệp trong suốt nhiều thập kỷ.
Đặc Điểm Cấu Tạo Và Tính Chất Kỹ Thuật
Raschig Ring có thiết kế đơn giản: một ống hình trụ thẳng, không có cửa sổ, không có lưỡi hướng dòng. Điều này khiến cấu trúc của nó tuy bền vững nhưng lại kém về khả năng phân tán lưu chất.
| Thông số | Giá trị điển hình (vật liệu PP) |
|---|---|
| Kích thước phổ biến | DN 25 / DN 38 / DN 50 / DN 76 mm |
| Diện tích bề mặt riêng | 45 – 190 m²/m³ |
| Độ rỗng | 0,60 – 0,74 |
| Sụt áp | Tương đối cao |
| Khối lượng thể tích | 55 – 95 kg/m³ (PP) |
Nhược Điểm Chính Của Raschig Ring
Do thiếu cấu trúc hướng dòng bên trong, Raschig Ring dễ xảy ra hiện tượng phân bố lỏng không đều (maldistribution) và kênh hóa dòng chảy (channeling), đặc biệt trong các tháp có đường kính lớn. Điều này làm giảm hiệu quả tiếp xúc pha và tăng sụt áp so với các thế hệ vòng đệm thế hệ sau.
Pall Ring Là Gì?

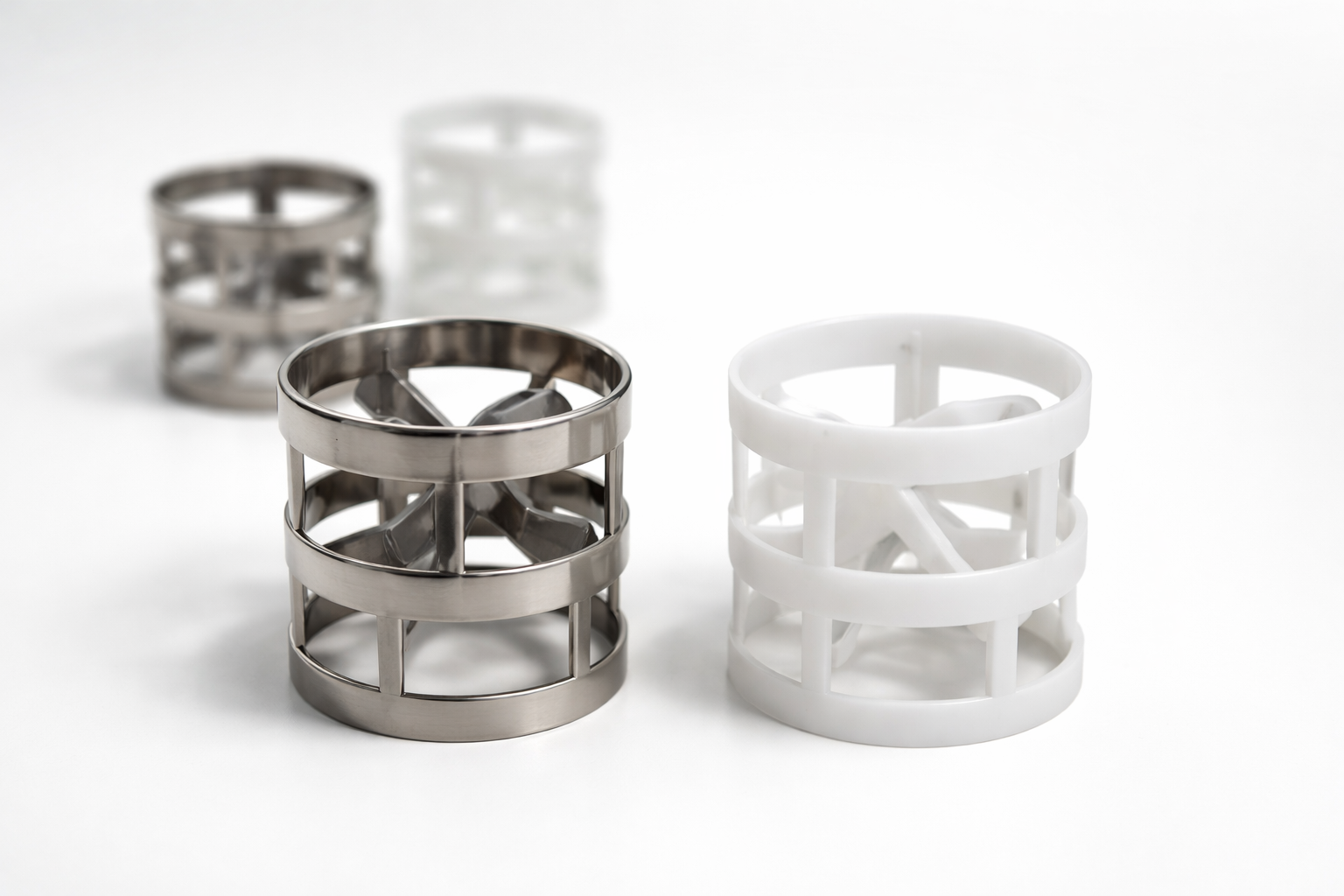

Pall Ring là thế hệ vòng đệm ngẫu nhiên cải tiến, được phát triển vào thập niên 1950 dựa trên nền tảng của Raschig Ring. Điểm khác biệt căn bản là trên thành của Pall Ring có các cửa sổ hình chữ nhật và lưỡi hướng dòng (fingers/tabs) được dập vào phía trong lòng vòng. Cấu trúc này tạo ra các kênh lưu thông bổ sung, giảm đáng kể trở lực và tăng cường độ phân tán lỏng – khí trong lớp đệm.
Đặc Điểm Cấu Tạo Và Tính Chất Kỹ Thuật
| Thông số | Giá trị điển hình (vật liệu PP) |
|---|---|
| Kích thước phổ biến | DN 15 / DN 25 / DN 38 / DN 50 / DN 76 mm |
| Diện tích bề mặt riêng | 50 – 250 m²/m³ |
| Độ rỗng | 0,87 – 0,93 |
| Sụt áp | Thấp hơn Raschig Ring 30–50% |
| Năng suất thủy lực | Cao hơn Raschig Ring cùng cỡ 30–50% |
Ưu Điểm Vượt Trội Của Pall Ring
Nhờ cấu trúc mở với các cửa sổ và lưỡi hướng dòng, Pall Ring đạt được:
Sụt áp thấp hơn: Dòng khí/hơi đi qua lớp đệm với trở lực nhỏ hơn đáng kể, cho phép vận hành ở lưu lượng cao hơn mà không đạt ngưỡng lũ hóa (flooding point).
Hiệu suất truyền khối cao hơn: Các lưỡi hướng dòng bên trong liên tục phá vỡ màng lỏng (liquid film), tái tạo bề mặt tiếp xúc mới và tăng hệ số truyền khối thực tế.
Khả năng phân tán lỏng tốt hơn: Cửa sổ bên thành cho phép lỏng di chuyển theo cả chiều ngang, hạn chế hiện tượng kênh hóa dòng chảy.

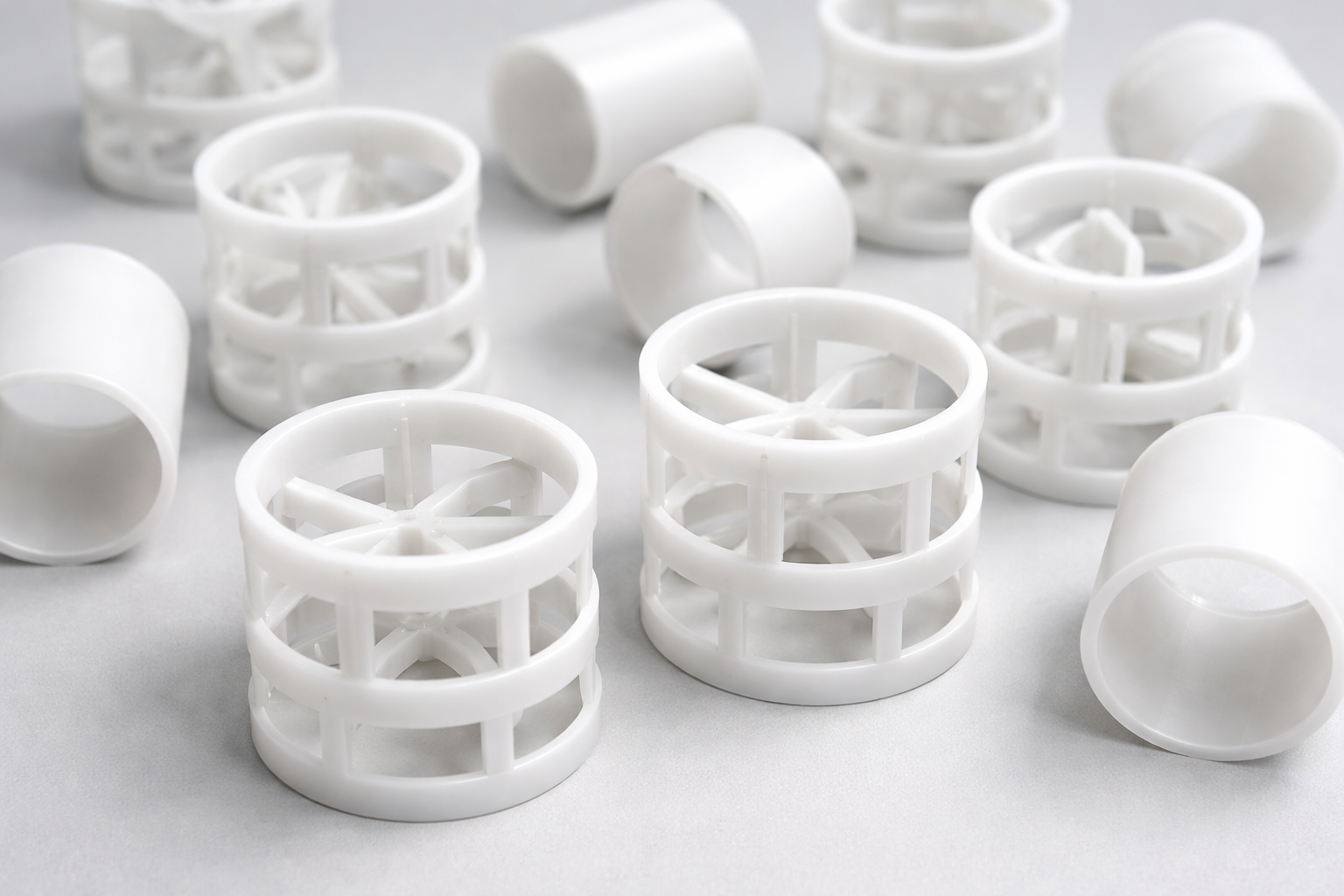

So Sánh Chi Tiết: Pall Ring Và Raschig Ring
| Tiêu chí kỹ thuật | Pall Ring PP | Raschig Ring PP |
|---|---|---|
| Diện tích bề mặt riêng | Cao hơn (cùng cỡ) | Trung bình |
| Độ rỗng | 87 – 93% | 60 – 74% |
| Sụt áp (ΔP) | Thấp | Cao hơn |
| Hiệu suất truyền khối | Cao | Trung bình |
| Năng suất tháp (capacity) | Cao | Thấp hơn |
| Xu hướng maldistribution | Thấp | Cao hơn |
| Chi phí vật liệu | Cao hơn ~20–40% | Thấp hơn |
| Độ bền cơ học | Trung bình – Cao | Cao |
| Phạm vi ứng dụng | Rộng | Hẹp hơn |
Vật Liệu PP (Polypropylene) Trong Sản Xuất Vòng Đệm

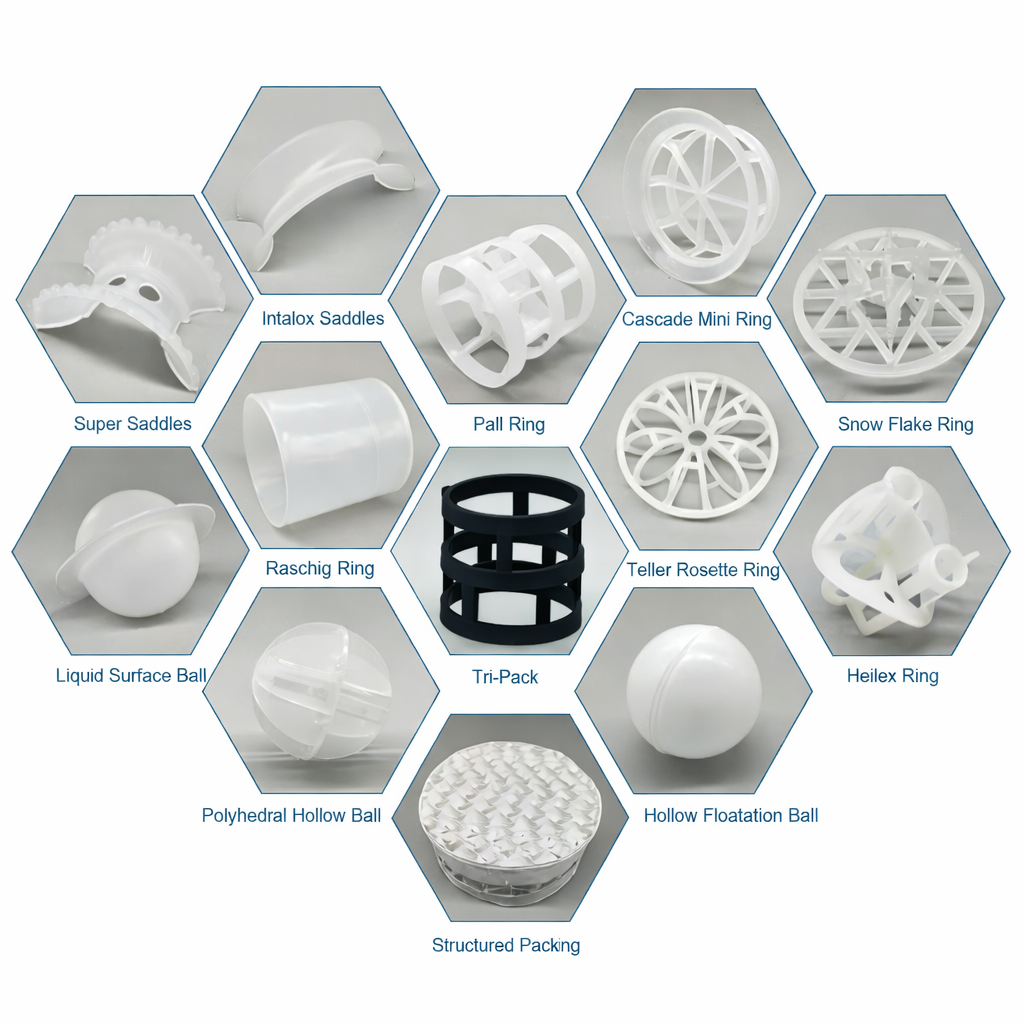

Cả Pall Ring và Raschig Ring đều được sản xuất từ nhiều loại vật liệu như sứ (ceramic), thép không gỉ (stainless steel), nhựa PE, nhựa PP và các hợp kim đặc biệt. Tuy nhiên, vòng đệm nhựa PP (Polypropylene) đang ngày càng chiếm ưu thế trong các ứng dụng xử lý môi trường và hóa chất nhẹ, nhờ những ưu điểm đặc trưng sau:
Khả năng chống ăn mòn hóa học xuất sắc: PP bền vững với phần lớn axit vô cơ loãng, kiềm, muối và dung môi hữu cơ phân cực, phù hợp với môi trường pH rộng (2 – 12).
Trọng lượng nhẹ: Mật độ PP (~0,91 g/cm³) thấp hơn nhiều so với sứ và kim loại, giúp giảm tải trọng tháp và chi phí kết cấu.
Chi phí đầu tư thấp: So với thép không gỉ 316L hoặc ceramic, vòng đệm PP có giá thành gia công thấp hơn đáng kể.
Giới hạn nhiệt độ: Vòng đệm PP có nhiệt độ làm việc tối đa khoảng 100 – 110°C. Với môi trường nhiệt độ cao hơn, cần lựa chọn PVDF, PP copolymer hoặc vật liệu chịu nhiệt chuyên dụng.
Hướng Dẫn Lựa Chọn Vòng Đệm PP Phù Hợp Nhất
Để chọn đúng loại vòng đệm cho hệ thống của mình, kỹ sư cần đánh giá đồng thời nhiều yếu tố kỹ thuật và kinh tế:
1. Yêu Cầu Về Hiệu Suất Quá Trình (Process Performance)
Nếu ứng dụng đòi hỏi hiệu suất tách cao, số đĩa lý thuyết (NTU / HETP) thấp hoặc phân tách các cấu tử có độ bay hơi tương đối gần nhau — ưu tiên Pall Ring. Hệ số truyền khối cao hơn của Pall Ring cho phép giảm chiều cao lớp đệm để đạt cùng mức độ phân tách.
2. Yêu Cầu Về Năng Suất Thủy Lực
Khi cần xử lý lưu lượng khí và lỏng lớn trong tháp có đường kính cố định, Pall Ring là lựa chọn vượt trội do ngưỡng lũ hóa cao hơn và sụt áp thấp hơn. Điều này đặc biệt quan trọng trong các hệ thống chưng cất áp suất thấp hoặc chân không.
3. Chi Phí Đầu Tư Và Ngân Sách Dự Án
Raschig Ring PP có chi phí thấp hơn 20–40% so với Pall Ring cùng kích cỡ. Với các ứng dụng không đòi hỏi hiệu suất cao — chẳng hạn tháp rửa khí đơn giản, tháp trung hòa axit kiềm loãng — Raschig Ring có thể là lựa chọn kinh tế hơn.
4. Kích Thước Vòng Đệm Phù Hợp
Nguyên tắc chung: tỷ lệ đường kính tháp (D) trên kích thước vòng đệm (d) nên nằm trong khoảng D/d ≥ 8 – 10 để tránh hiệu ứng thành tháp (wall effect) làm giảm hiệu suất. Ví dụ: tháp đường kính 400 mm nên dùng vòng đệm DN 25 hoặc DN 38.
5. Tính Chất Hóa Học Và Điều Kiện Vận Hành
Với môi trường có nhiệt độ dưới 100°C và hóa chất không oxy hóa mạnh — vòng đệm PP là lựa chọn tối ưu về chi phí. Với môi trường nhiệt độ cao hoặc hóa chất oxy hóa mạnh (HNO₃ đặc, Cl₂) — cân nhắc PVDF hoặc vật liệu kim loại.
Ứng Dụng Thực Tế Của Pall Ring Và Raschig Ring PP
Pall Ring PP phù hợp với:
- Tháp hấp thụ khí SO₂, HCl, NH₃ trong công nghiệp hóa chất
- Tháp chưng cất cồn, dung môi hữu cơ
- Tháp xử lý khí thải (scrubber) trong nhà máy xi mạ, pin, sơn phủ
- Tháp làm mát không khí trong hệ thống HVAC công nghiệp
- Tháp xử lý nước thải sinh học (biofilm reactor support media)
Raschig Ring PP phù hợp với:
- Tháp rửa khí HCl, H₂SO₄ loãng đơn giản
- Tháp trung hòa axit kiềm trong xưởng mạ
- Hệ thống xử lý nước cấp công nghiệp cơ bản
- Ứng dụng thí nghiệm và pilot plant quy mô nhỏ
Câu Hỏi Thường Gặp (FAQ)
Pall Ring PP và Raschig Ring PP loại nào bền hơn? Raschig Ring có cấu trúc hình trụ đặc chắc hơn, do đó độ bền cơ học cao hơn trong điều kiện va đập và nén. Tuy nhiên, cả hai đều có tuổi thọ vận hành 5 – 10 năm trong điều kiện bình thường.
Có thể thay thế Raschig Ring bằng Pall Ring không? Hoàn toàn có thể, và thường mang lại hiệu suất cao hơn mà không cần thay đổi cấu hình tháp. Tuy nhiên cần tính toán lại thủy lực hệ thống do sụt áp và ngưỡng lũ hóa thay đổi.
Kích thước vòng đệm phổ biến nhất là bao nhiêu? DN 25 mm (1 inch) và DN 38 mm (1,5 inch) là hai kích thước được sử dụng phổ biến nhất trong công nghiệp, cân bằng giữa diện tích bề mặt riêng và sụt áp.
Kết Luận
Cả Pall Ring PP và Raschig Ring PP đều có vị trí riêng trong danh mục vật liệu đệm công nghiệp. Raschig Ring phù hợp với các ứng dụng đơn giản, ngân sách hạn chế, không đòi hỏi hiệu suất cao. Trong khi đó, Pall Ring là lựa chọn ưu việt cho phần lớn các hệ thống tháp hiện đại, đặc biệt khi yêu cầu tối ưu hóa đồng thời năng suất thủy lực, hiệu suất truyền khối và tổn thất áp suất.
Khi lựa chọn vòng đệm, hãy luôn căn cứ vào bộ thông số kỹ thuật đầy đủ của quá trình — bao gồm lưu lượng, nhiệt độ, áp suất, tính chất hóa học của dòng lưu chất và mục tiêu hiệu suất — thay vì chỉ dựa vào chi phí đơn vị. Một lựa chọn vật liệu đệm đúng đắn sẽ quyết định trực tiếp đến hiệu quả vận hành và tuổi thọ của toàn hệ thống tháp.
Bài viết được biên soạn bởi đội ngũ kỹ thuật chuyên ngành kỹ thuật hóa học và công nghệ môi trường. Mọi thắc mắc về thông số kỹ thuật và tư vấn lựa chọn vòng đệm phù hợp, vui lòng liên hệ trực tiếp để được hỗ trợ.
