Hệ thống xử lý khí thải tối ưu với tháp hấp thụ nhựa pp

Tháp hấp thụ chế tạo từ nhựa Polypropylene (PP) là giải pháp kỹ thuật tiên tiến trong lĩnh vực kiểm soát ô nhiễm khí thải công nghiệp. Tài liệu này trình bày phân tích chuyên sâu về nguyên lý vận hành, cơ chế truyền khối, thiết kế kết cấu, tối ưu hóa thông số vận hành và đánh giá hiệu suất xử lý của hệ thống tháp hấp thụ nhựa PP, bao gồm các mô hình toán học, tiêu chuẩn thiết kế theo QCVN và so sánh với các công nghệ xử lý khí thải thay thế.

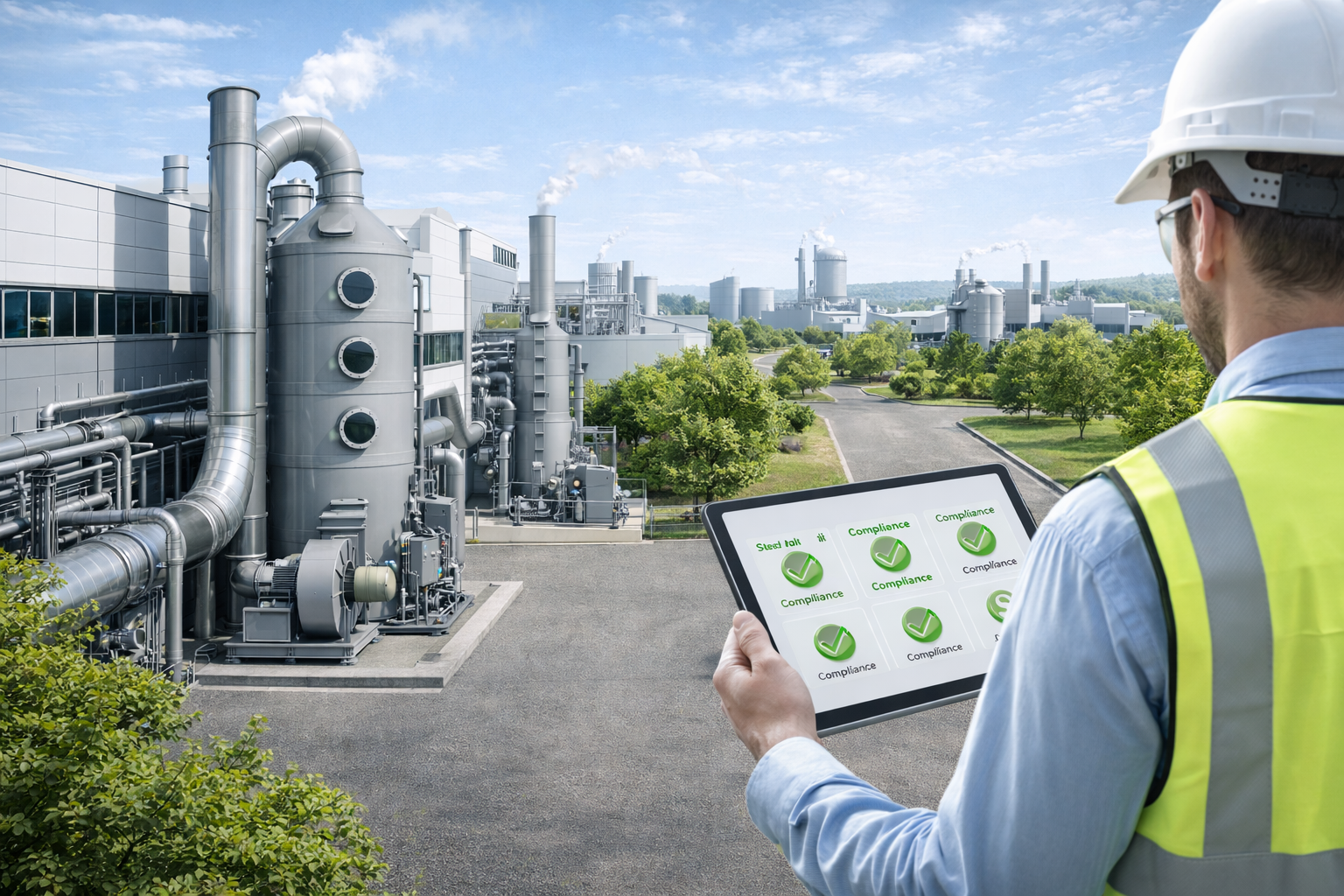

1. TỔNG QUAN VỀ CÔNG NGHỆ HẤP THỤ KHÍ THẢI

1.1. Bối cảnh và Yêu cầu Pháp lý

Trong bối cảnh công nghiệp hóa nhanh chóng, lượng phát thải khí độc hại từ các quá trình sản xuất hóa chất, mạ điện, luyện kim, chế biến thực phẩm và xử lý bề mặt kim loại ngày càng gia tăng. Các tác nhân ô nhiễm chính bao gồm khí axit vô cơ (HCl, H₂SO₄, HNO₃, HF), kiềm bay hơi (NH₃), các hợp chất hữu cơ dễ bay hơi (VOCs) và các khí oxy hóa (Cl₂, SO₂, NO₂).

Hệ thống pháp luật Việt Nam, cụ thể QCVN 19:2009/BTNMT về khí thải công nghiệp và QCVN 20:2009/BTNMT về một số chất hữu cơ bay hơi trong khí thải công nghiệp, quy định ngưỡng phát thải nghiêm ngặt buộc các doanh nghiệp phải đầu tư hệ thống xử lý khí thải đạt chuẩn trước khi xả thải ra môi trường.

1.2. Phân loại Công nghệ Xử lý Khí thải

Các công nghệ xử lý khí thải hiện hành được phân loại theo cơ chế tác động:

  • Hấp thụ (Absorption/Scrubbing): Chuyển chất ô nhiễm từ pha khí vào pha lỏng thông qua tiếp xúc khí-lỏng. Đây là phương pháp được ứng dụng rộng rãi nhất nhờ hiệu quả cao và chi phí vận hành hợp lý.
  • Hấp phụ (Adsorption): Giữ chất ô nhiễm trên bề mặt vật liệu rắn như than hoạt tính, zeolite. Thích hợp với dòng khí có nồng độ ô nhiễm thấp.
  • Thiêu đốt (Incineration/Oxidation): Phân hủy nhiệt hóa học ở nhiệt độ cao (≥700°C). Chi phí năng lượng cao nhưng hiệu quả với VOCs và dioxin.
  • Lọc sinh học (Biofiltration): Oxy hóa sinh học bởi vi sinh vật trên lớp vật liệu lọc. Phù hợp với lưu lượng lớn, nồng độ thấp.
  • Lọc vải/túi (Fabric Filtration): Tách bụi và sol khí. Không xử lý được khí hòa tan.

2. VẬT LIỆU NHỰA PP TRONG CHẾ TẠO THÁP HẤP THỤ

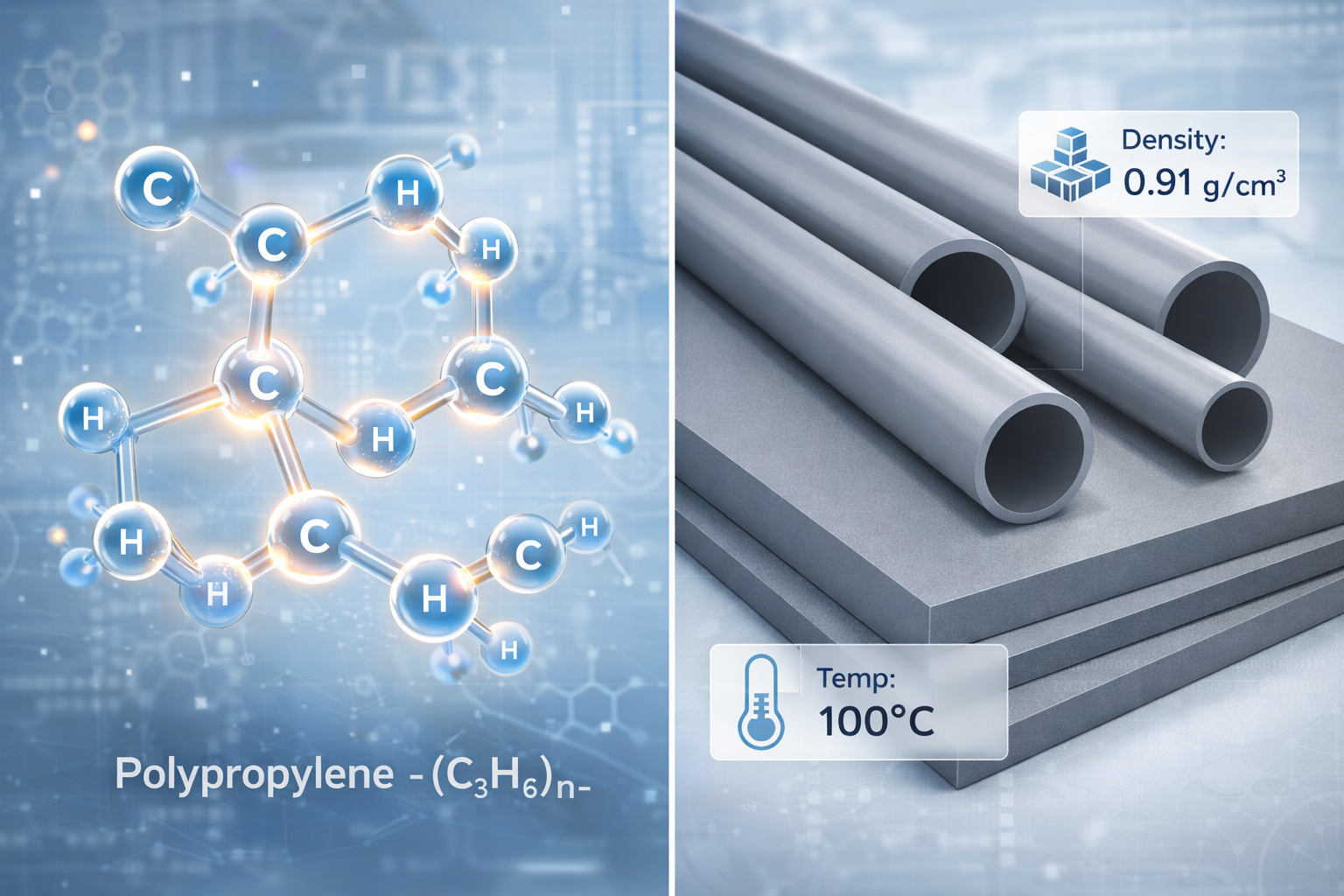

2.1. Đặc tính Lý-Hóa của Polypropylene

Polypropylene (PP), công thức phân tử -(C₃H₆)ₙ-, là polymer nhiệt dẻo bán tinh thể được tổng hợp qua phản ứng trùng hợp phối hợp Ziegler-Natta của monomer propylene. Trong ứng dụng chế tạo thiết bị xử lý khí thải, PP thể hiện tổ hợp tính năng kỹ thuật vượt trội.

Thông số kỹ thuật Giá trị / Đặc điểm Ý nghĩa ứng dụng
Khối lượng riêng 0,90 – 0,91 g/cm³ Kết cấu nhẹ, dễ lắp đặt
Nhiệt độ làm việc tối đa 100°C (liên tục), 120°C (ngắn hạn) Chịu nhiệt khí thải thông thường
Giới hạn bền kéo 30 – 40 MPa Chịu áp lực nội
Độ bền uốn 40 – 55 MPa Ổn định kết cấu tháp
Độ giãn dài khi đứt 100 – 600% Khả năng chịu biến dạng
Hệ số giãn nở nhiệt 1,8 × 10⁻⁴ /°C Thiết kế khe giãn nở
Độ hấp thụ nước (24h) < 0,02% Ổn định trong môi trường ẩm
Điện trở suất 10¹⁶ – 10¹⁷ Ω·cm Cách điện tốt

2.2. Khả năng Kháng Hóa chất

Đặc tính kháng hóa chất của PP được xác định bởi cấu trúc phân tử không phân cực và mức độ kết tinh cao. PP thể hiện khả năng kháng bền vững với:

  • Axit vô cơ: HCl (mọi nồng độ), H₂SO₄ (đến 90%), HNO₃ (đến 40%), H₃PO₄ (mọi nồng độ), HF (loãng)
  • Kiềm: NaOH, KOH, NH₄OH ở mọi nồng độ ở nhiệt độ phòng
  • Muối vô cơ: Hầu hết các dung dịch muối, kể cả muối oxy hóa
  • Dung môi hữu cơ: Cồn, glycol, este, ceton (ở nhiệt độ thường)

Giới hạn ứng dụng: PP không bền với các dung môi hydrocacbon thơm (benzene, toluene), hydrocacbon clo hóa (CCl₄, CH₂Cl₂) ở nhiệt độ cao, và các tác nhân oxy hóa mạnh (H₂O₂ đậm đặc, HNO₃ > 40%, H₂SO₄ > 90%). Trong các trường hợp này, vật liệu thay thế như HDPE, PVDF hoặc FRP (Fiberglass Reinforced Plastic) cần được cân nhắc.

2.3. Phương pháp Gia công và Chế tạo

Kết cấu tháp PP được chế tạo chủ yếu qua hai phương pháp: (1) Đùn thổi – ép phun để tạo ống, phụ kiện và lớp đệm cấu trúc; (2) Hàn nhiệt (hot gas welding hoặc extrusion welding) để lắp ghép và hàn kín các panel tấm thành kết cấu dạng trụ. Tiêu chuẩn hàn áp dụng theo DVS 2207 (Đức) với yêu cầu lực bám kéo mối hàn đạt tối thiểu 80% cường độ vật liệu gốc.

3. NGUYÊN LÝ VẬN HÀNH VÀ CƠ SỞ LÝ THUYẾT

3.1. Cơ chế Truyền Khối Khí-Lỏng

Quá trình hấp thụ khí trong tháp wet scrubber được mô tả theo Lý thuyết Màng Hai Pha (Two-Film Theory) của Lewis và Whitman (1924). Theo lý thuyết này, toàn bộ trở lực truyền khối tập trung tại hai màng phim mỏng bất động ở bề mặt phân chia pha khí-lỏng:

Thông lượng mol tổng: NA = KG · (pA – pA*) = KL · (CA* – CA)

Trong đó: NA là thông lượng mol (mol/m²·s); KG và KL lần lượt là hệ số truyền khối tổng thể pha khí và pha lỏng; pA là áp suất riêng phần cấu tử A trong pha khí; pA* là áp suất riêng phần cân bằng; CA* và CA là nồng độ cân bằng và thực tế trong pha lỏng.

3.2. Phương trình Cân bằng Pha và Đường Vận hành

Quan hệ cân bằng khí-lỏng được biểu diễn bằng Định luật Henry cho hệ pha loãng:

p* = H · x   hoặc   y* = m · x

Với H là hằng số Henry (Pa), m = H/P là hằng số phân bố, x và y* lần lượt là phần mol trong pha lỏng và pha khí cân bằng. Khi chất hòa tan phản ứng hóa học với dung môi hấp thụ (reactive absorption), cân bằng pha bị dịch chuyển mạnh về phía pha lỏng, làm tăng đáng kể động lực truyền khối và giảm đơn vị truyền khối (NTU) cần thiết.

Phương trình đường vận hành (Operating Line) xuất phát từ cân bằng vật chất vi phân trên vi thể tích dz của tháp:

L/G = (y₁ – y₂) / (x₁ – x₂)

Tỉ lệ lỏng/khí (L/G) tối ưu thường nằm trong khoảng 1,2 – 1,5 lần giá trị tối thiểu lý thuyết. Giá trị L/G thực tế thường được xác định qua thực nghiệm hoặc mô phỏng quá trình.

3.3. Phương trình Thiết kế Tháp

Chiều cao tháp hấp thụ được xác định theo phương pháp NTU-HTU (Number of Transfer Units – Height of a Transfer Unit):

Z = NTU × HTU

Số đơn vị truyền khối (NTU) tính trên cơ sở pha khí:

NTUᴪ = ∫ dy / (y – y*)  ≈  (y₁ – y₂) / Δyₗm

Chiều cao một đơn vị truyền khối (HTU) phụ thuộc vào đặc tính của vật liệu đệm, lưu lượng và tính chất lý-hóa của dòng khí và lỏng. Với vật liệu đệm PP Pall Ring 50mm, HTU điển hình dao động 0,3 – 0,8 m tùy điều kiện vận hành.

4. CẤU TẠO VÀ THIẾT KẾ KỸ THUẬT THÁP HẤP THỤ PP

4.1. Cấu phần Chính của Hệ thống

Một hệ thống tháp hấp thụ nhựa PP hoàn chỉnh bao gồm các cấu phần chính như sau:

4.1.1. Thân Tháp (Column Shell)

Thân tháp được chế tạo từ tấm nhựa PP nguyên sinh dày 8 – 16mm (tùy đường kính và áp suất thiết kế), hàn nhiệt tạo kết cấu trụ đứng. Đường kính tháp (D) được xác định theo điều kiện không vượt tải thủy lực:

D = √(4Q / π · uₜ)   với uₜ = 0,6 – 0,8 × u_flood

Tốc độ ngập lụt (u_flood) được tra theo giản đồ Leva hoặc tính theo phương trình Bain-Hougen có hiệu chỉnh cho từng loại vật liệu đệm.

4.1.2. Vật liệu Đệm (Packing Media)

Vật liệu đệm cấu trúc ngẫu nhiên (random packing) bằng PP là lựa chọn phổ biến nhất với các loại điển hình:

Loại đệm Kích thước Diện tích bề mặt riêng (m²/m³) Void Fraction ε (%)
PP Pall Ring 25 / 38 / 50 mm 220 / 150 / 112 88 / 90 / 92
PP Cascade Mini-Ring 25 / 50 mm 240 / 135 91 / 93
PP Intalox Saddle 25 / 50 mm 230 / 180 79 / 82
PP Hiflow Ring 50 / 90 mm 110 / 75 93 / 95
PP Raschig Ring 25 / 50 mm 200 / 95 74 / 73

4.1.3. Hệ thống Phân phối Lỏng (Liquid Distributor)

Chất lượng phân phối dung môi hấp thụ trên toàn tiết diện tháp ảnh hưởng quyết định đến hiệu quả tiếp xúc pha. Mật độ điểm tưới (drip point density) tối thiểu yêu cầu 40 – 100 điểm/m² cho tháp công nghiệp. Bộ phân phối PP dạng đĩa đục lỗ (perforated plate distributor) hoặc máng xương cá (trough distributor) đảm bảo phân phối đều với hệ số phân bố CV < 5%.

4.1.4. Bộ Tách Lỏng (Mist Eliminator / Demister)

Sau khi dòng khí đã qua lớp đệm, các hạt lỏng li ti bị kéo theo cần được tách trước khi xả ra môi trường. Bộ tách lỏng PP dạng đan lưới (mesh pad) với mật độ 144 – 160 kg/m³ hoặc dạng chevron plate đạt hiệu suất tách giọt lỏng > 99% cho các hạt có đường kính ≥ 5 µm.

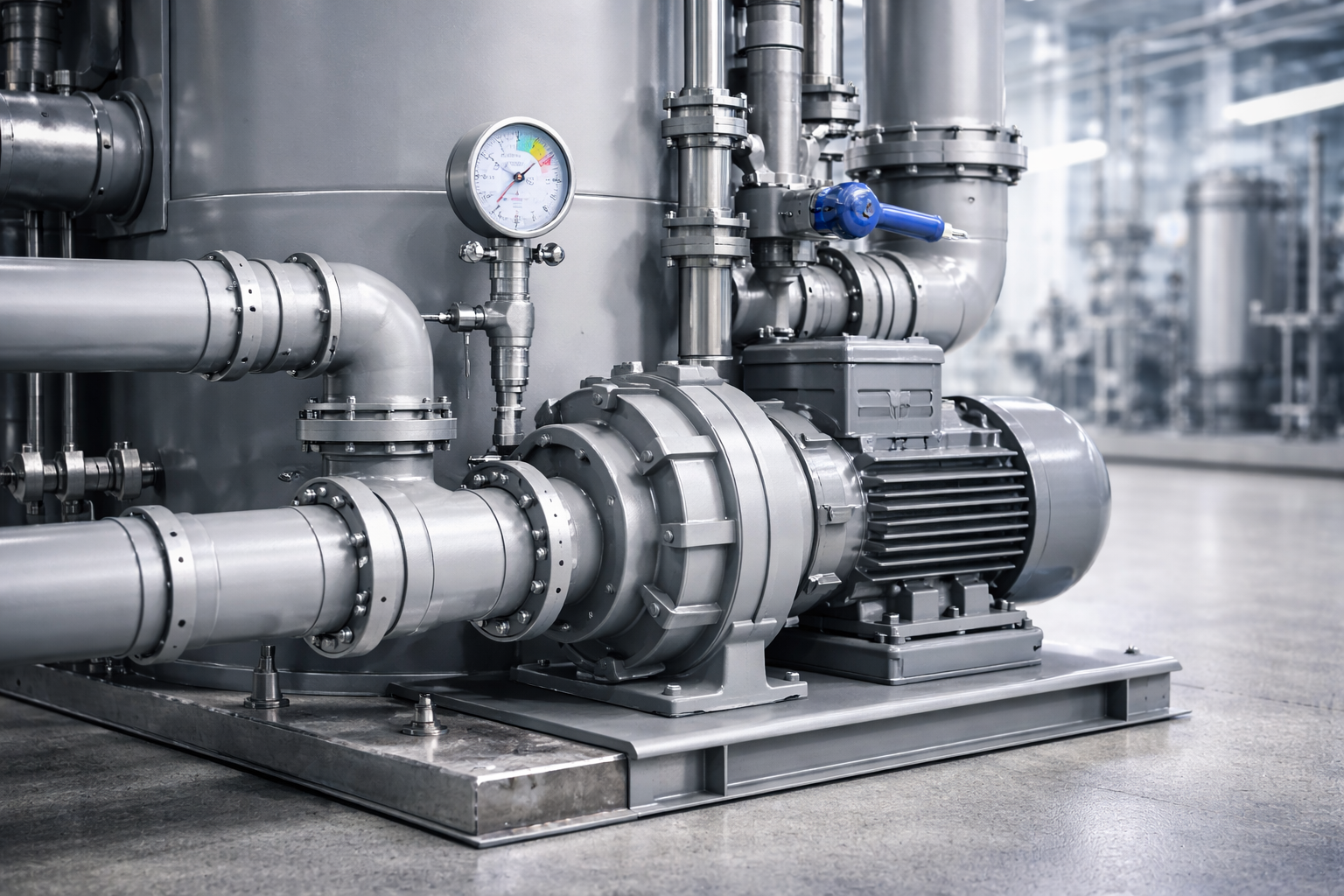

4.1.5. Bơm Tuần hoàn và Đường ống PP

Hệ thống bơm ly tâm thân và cánh bánh công tác bằng PP-GF (PP gia cường sợi thủy tinh) hoặc PVDF đảm bảo tuần hoàn dung môi hấp thụ. Lưu lượng bơm thiết kế theo tỉ lệ L/G mục tiêu. Hệ thống đường ống PP-R (PP-Random Copolymer) với mối nối hàn nhi熔接 hoặc nối ren PP đảm bảo kín khít tuyệt đối trong môi trường axit-kiềm.

5. THIẾT KẾ QUÁ TRÌNH VÀ TỐI ƯU HÓA THÔNG SỐ

5.1. Quy trình Thiết kế Theo Tiêu chuẩn

Thiết kế tháp hấp thụ PP tuân theo quy trình công nghệ chuẩn hóa bao gồm các bước sau:

  1. Xác định thành phần và lưu lượng dòng khí thải đầu vào: Q (m³/h), nhiệt độ T (°C), áp suất P (Pa), nồng độ chất ô nhiễm Cin (mg/Nm³).
  2. Xác định nồng độ xả thải yêu cầu Cout theo QCVN hiện hành. Tính hiệu suất xử lý cần đạt: η = (Cin – Cout) / Cin × 100%.
  3. Lựa chọn dung môi hấp thụ phù hợp: NaOH (5-10% w/w) cho khí axit, H₂SO₄ loãng cho NH₃, nước cho halogen hòa tan tốt.
  4. Xác định điều kiện cân bằng pha, tính L/G tối thiểu và vận hành.
  5. Chọn vật liệu đệm, tính đường kính D theo điều kiện thủy lực (80% lụt lụt).
  6. Tính NTU và HTU, từ đó tính chiều cao lớp đệm Z.
  7. Kiểm tra tổn thất áp suất ΔP (mục tiêu < 250 Pa/m đệm).
  8. Thiết kế bộ phân phối lỏng, mist eliminator, hệ thống tuần hoàn, bổ sung hóa chất.

5.2. Thông số Thiết kế Điển hình

Thông số Giá trị điển hình Ghi chú
Tốc độ khí bề mặt (u_s) 1,2 – 2,5 m/s Phụ thuộc loại đệm, L/G
Tỉ lệ lỏng/khí (L/G) 2 – 10 L/Nm³ Tùy chất ô nhiễm và dung môi
Nồng độ NaOH tuần hoàn 5 – 15% w/w Kiểm soát pH 8 – 11
pH dung dịch tuần hoàn 7 – 12 Theo loại khí cần hấp thụ
Tổn thất áp suất (ΔP) 100 – 300 Pa/m đệm Đo thực tế khi vận hành
Chiều cao lớp đệm (Z) 1,5 – 5,0 m / tầng Tính theo NTU × HTU
Số tầng đệm 1 – 3 tầng Theo yêu cầu hiệu suất
Nhiệt độ khí vào < 80°C (với PP) Làm mát trước nếu cần
Thời gian lưu dung môi 20 – 60 phút Theo thiết kế bể tuần hoàn

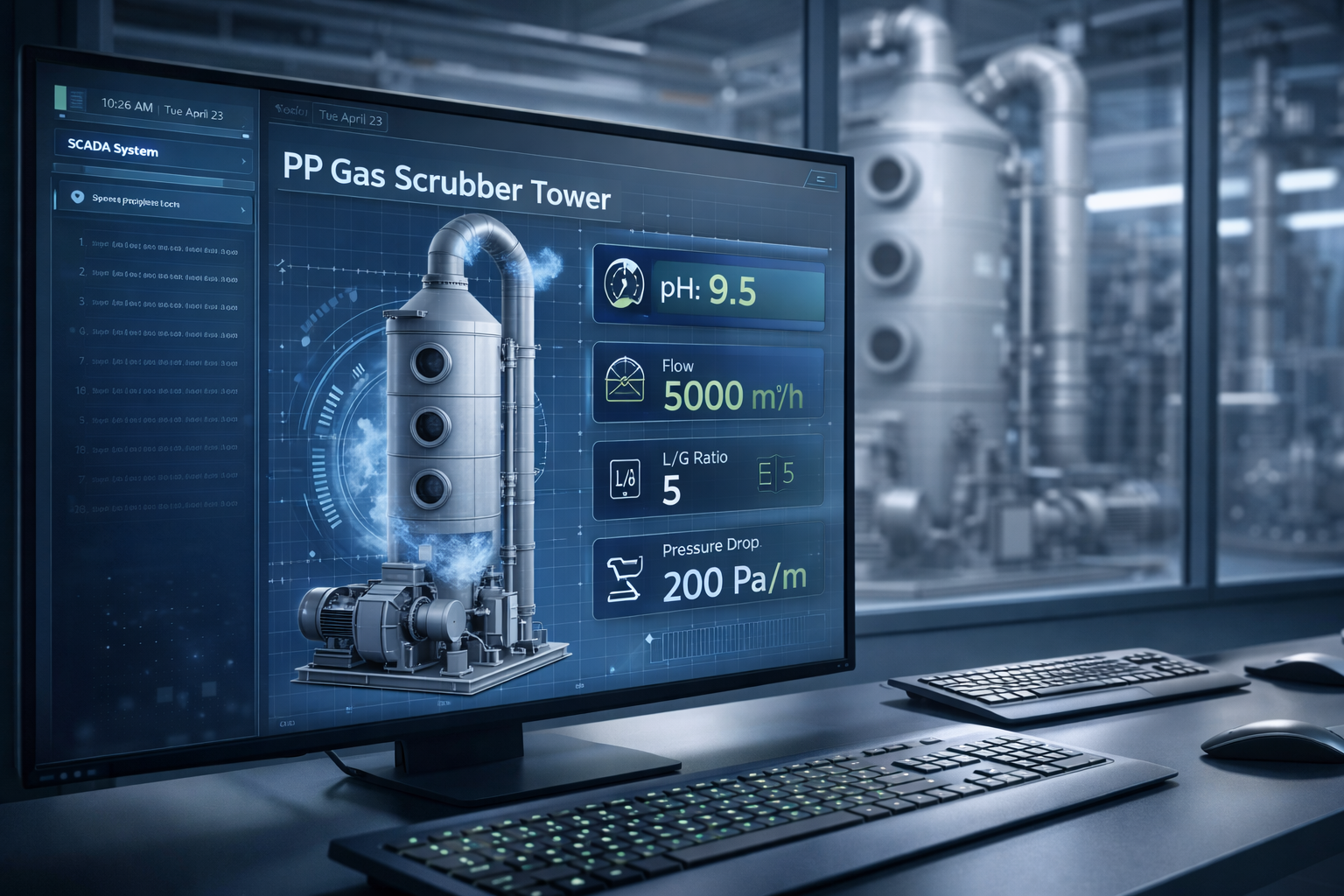

5.3. Kiểm soát và Tự động hóa

Hệ thống kiểm soát quá trình (Process Control System) của tháp hấp thụ PP hiện đại bao gồm:

  • Đo lường liên tục: pH dung dịch tuần hoàn (pH sensor), mức dung dịch trong bể chứa (level transmitter), lưu lượng bơm (flow meter), nhiệt độ dòng khí vào (thermocouple).
  • Kiểm soát tự động: Bổ sung NaOH/axit tự động theo tín hiệu pH (vòng điều khiển PID), bổ sung nước bù bốc hơi theo tín hiệu mức, điều chỉnh lưu lượng bơm theo lưu lượng khí thải.
  • Giám sát hiệu suất: Đầu dò khí (gas detector) tích hợp hoặc hệ thống quan trắc khí thải liên tục (CEMS) theo yêu cầu Thông tư 24/2017/TT-BTNMT đối với cơ sở công nghiệp lớn.

6. ĐÁNH GIÁ HIỆU SUẤT VÀ ỨNG DỤNG THỰC TẾ

6.1. Hiệu suất Xử lý theo Loại Chất ô nhiễm



Chất ô nhiễm Dung môi hấp thụ Hiệu suất điển hình (%) QCVN áp dụng
HCl NaOH 5-10% hoặc nước 99,5 – 99,9% QCVN 19:2009
NH₃ H₂SO₄ 5-10% 99,0 – 99,8% QCVN 19:2009
SO₂ NaOH 5-10% hoặc Na₂CO₃ 95,0 – 99,0% QCVN 19:2009
Cl₂ NaOH 10% hoặc Na₂SO₃ 98,0 – 99,5% QCVN 19:2009
HF NaOH 5% hoặc Ca(OH)₂ 97,0 – 99,5% QCVN 19:2009
H₂S NaOH 10% + oxy hóa 95,0 – 99,0% QCVN 19:2009
Hơi axit H₂SO₄ NaOH 5% 98,0 – 99,5% QCVN 20:2009
Formaldehyde KMnO₄ hoặc NaOH + Na₂SO₃ 85,0 – 95,0% QCVN 20:2009

6.2. Lĩnh vực Ứng dụng Tiêu biểu

Tháp hấp thụ nhựa PP được triển khai rộng rãi trong các ngành công nghiệp sau:

  • Công nghiệp mạ điện và xử lý bề mặt kim loại: Xử lý hơi axit HCl, H₂SO₄, HCN, hơi kiềm NaOH phát sinh từ các bể mạ, tẩy rỉ và làm sạch bề mặt.
  • Công nghiệp hóa chất: Kiểm soát phát thải trong quá trình tổng hợp, pha chế và đóng gói hóa chất axit-kiềm.
  • Chế biến và sản xuất phân bón: Thu hồi NH₃ từ quá trình sản xuất phân đạm, xử lý khí thải từ lò phản ứng.
  • Xử lý nước thải và xử lý bùn: Kiểm soát khí H₂S, NH₃ phát sinh từ bể phân hủy yếm khí, bể lắng và trạm bơm.
  • Công nghiệp thực phẩm và đồ uống: Xử lý NH₃ rò rỉ từ hệ thống lạnh, hơi axit acetic từ quá trình lên men.
  • Sản xuất linh kiện điện tử và bán dẫn: Loại bỏ hơi axit HF, HCl, HNO₃ từ quá trình khắc (etching) và làm sạch wafer.

7. SO SÁNH VÀ ĐÁNH GIÁ KINH TẾ-KỸ THUẬT

7.1. So sánh với Các Vật liệu Chế tạo Tháp Khác



Tiêu chí PP FRP (GRE) Inox 316L PVC
Kháng axit vô cơ loãng-trung bình Xuất sắc Tốt Trung bình Tốt
Kháng kiềm nồng độ cao Xuất sắc Tốt Tốt Tốt
Chịu nhiệt (°C) ≤ 100 ≤ 120 ≤ 450 ≤ 60
Độ bền va đập Tốt Khá Xuất sắc Kém
Chi phí vật liệu (tương đối) 1,0x 1,4x 5,0x 0,8x
Khả năng chế tạo phức tạp Tốt Tốt Khó Trung bình
Tuổi thọ (năm) 15 – 25 20 – 30 20 – 30+ 8 – 15
Khả năng tái chế Cao Thấp Cao Thấp

7.2. Phân tích Chi phí Vòng đời (Life Cycle Cost)

Chi phí vòng đời toàn phần (Total Life Cycle Cost – TLCC) của hệ thống tháp hấp thụ PP bao gồm:

  • Chi phí đầu tư ban đầu (CAPEX): Thiết bị tháp, hệ thống bơm, đường ống, lắp đặt. Thường chiếm 40 – 50% TLCC.
  • Chi phí vận hành năng lượng (OPEX – Energy): Chi phí điện bơm tuần hoàn, quạt hút. Thường chiếm 15 – 25% TLCC.
  • Chi phí hóa chất hấp thụ (OPEX – Chemicals): NaOH, H₂SO₄ và hóa chất bổ sung. Chiếm 20 – 35% TLCC tùy tải lượng ô nhiễm.
  • Chi phí bảo dưỡng và thay thế (OPEX – Maintenance): Thay vật liệu đệm (định kỳ 3 – 7 năm), bảo dưỡng bơm, kiểm tra mối hàn. Chiếm 5 – 15% TLCC.
  • Chi phí xử lý nước thải hấp thụ (OPEX – Waste): Trung hòa và xử lý dung dịch thải ra. Cần đưa vào kế hoạch môi trường tổng thể.

Suất chi phí đầu tư điển hình cho tháp hấp thụ PP công suất xử lý 5.000 – 20.000 Nm³/h dao động 150 – 400 triệu VNĐ tùy cấu hình. Thời gian hoàn vốn (payback period) thường 2 – 5 năm khi tính đến chi phí môi trường và phạt vi phạm được tiết kiệm.

8. BẢO DƯỠNG, AN TOÀN VÀ TUỔI THỌ HỆ THỐNG

8.1. Chương trình Bảo dưỡng Định kỳ

Kế hoạch bảo dưỡng phòng ngừa (Preventive Maintenance) cho tháp hấp thụ PP bao gồm các hạng mục theo chu kỳ:

  • Hàng tuần: Kiểm tra pH, nồng độ hóa chất, mức dung dịch, lưu lượng bơm, nhiệt độ dòng khí. Quan sát rò rỉ, tiếng bất thường.
  • Hàng tháng: Kiểm tra và làm sạch bộ phân phối lỏng, mist eliminator. Kiểm tra mức tắc nghẽn đệm (theo dõi chênh lệch áp suất ΔP).
  • 6 tháng / 1 năm: Kiểm tra toàn diện mối hàn PP, kiểm tra tình trạng đệm, vệ sinh bể tuần hoàn, hiệu chỉnh thiết bị đo lường (calibration pH meter, flow meter).
  • 3 – 5 năm: Đánh giá và thay thế lớp đệm PP nếu có dấu hiệu tắc nghẽn không phục hồi được, deformation do creep, hoặc giảm diện tích bề mặt hiệu quả.

8.2. An toàn Vận hành

Các nguy cơ an toàn đặc thù cần kiểm soát trong vận hành hệ thống tháp hấp thụ PP:

  • Nguy cơ hóa chất: Tiếp xúc với axit/kiềm nồng độ cao khi lấy mẫu, bảo dưỡng. Trang bị PPE đầy đủ: kính bảo hộ, mặt nạ phòng độc, gang tay và quần áo kháng hóa chất.
  • Nguy cơ làm việc trên cao: Kiểm tra đỉnh tháp, lớp đệm. Áp dụng quy trình làm việc trên cao và hệ thống chống rơi ngã.
  • Nguy cơ không gian hạn chế: Vệ sinh bên trong tháp và bể tuần hoàn. Thực hiện quy trình Permit-to-Work và kiểm tra khí trước khi vào.
  • Nguy cơ quá áp suất: Kiểm tra định kỳ van an toàn, đảm bảo không bịt kín lối xả áp.

9. KẾT LUẬN VÀ KIẾN NGHỊ

Tháp hấp thụ nhựa Polypropylene (PP) là giải pháp kỹ thuật tối ưu trong xử lý khí thải công nghiệp chứa các tác nhân axit vô cơ, kiềm bay hơi và một số khí hòa tan, với các ưu điểm vượt trội về khả năng kháng hóa chất, tỷ trọng thấp, tuổi thọ cao và chi phí đầu tư hợp lý so với thiết bị thép không gỉ hay composit FRP.

Hiệu suất xử lý cao (95 – 99,9%) chỉ đạt được khi thiết kế hệ thống tuân thủ nghiêm ngặt các nguyên lý truyền khối, tối ưu hóa thông số vận hành (L/G, pH, nồng độ dung môi) và duy trì chương trình bảo dưỡng định kỳ theo quy trình chuẩn hóa.

Việc tích hợp hệ thống kiểm soát tự động (pH, lưu lượng, nồng độ hóa chất) và kết nối với hệ thống CEMS không chỉ đảm bảo vận hành ổn định mà còn đáp ứng yêu cầu giám sát môi trường của cơ quan quản lý nhà nước theo quy định hiện hành.

Để đạt hiệu quả tối đa và tuổi thọ thiết bị dài nhất, cần thực hiện khảo sát đặc tính dòng khí thải cụ thể trước khi thiết kế, lựa chọn chính xác loại dung môi hấp thụ và vật liệu đệm PP phù hợp, đồng thời xây dựng quy trình vận hành-bảo dưỡng (SOP) theo tiêu chuẩn kỹ thuật ngành.
